数通--IPsec VPN隧道搭建配置实验

mportant; line-height: 24px !important;">目录

实验模拟两个企业内网跨网段通讯，通过VPN隧道技术实现加密跨外网通信

一.实现全网互通

1.配置ip（遵循上一下二原则）

2.配置静态路由（因为路由拓扑比较简单所以不用使用动态路由协议）

二.配置acl实现源地址转换，达到内网设备可以访问外网的效果

三.配置IPsec

四.NAT豁免

实验模拟两个企业内网跨网段通讯，通过VPN隧道技术实现加密跨外网通信

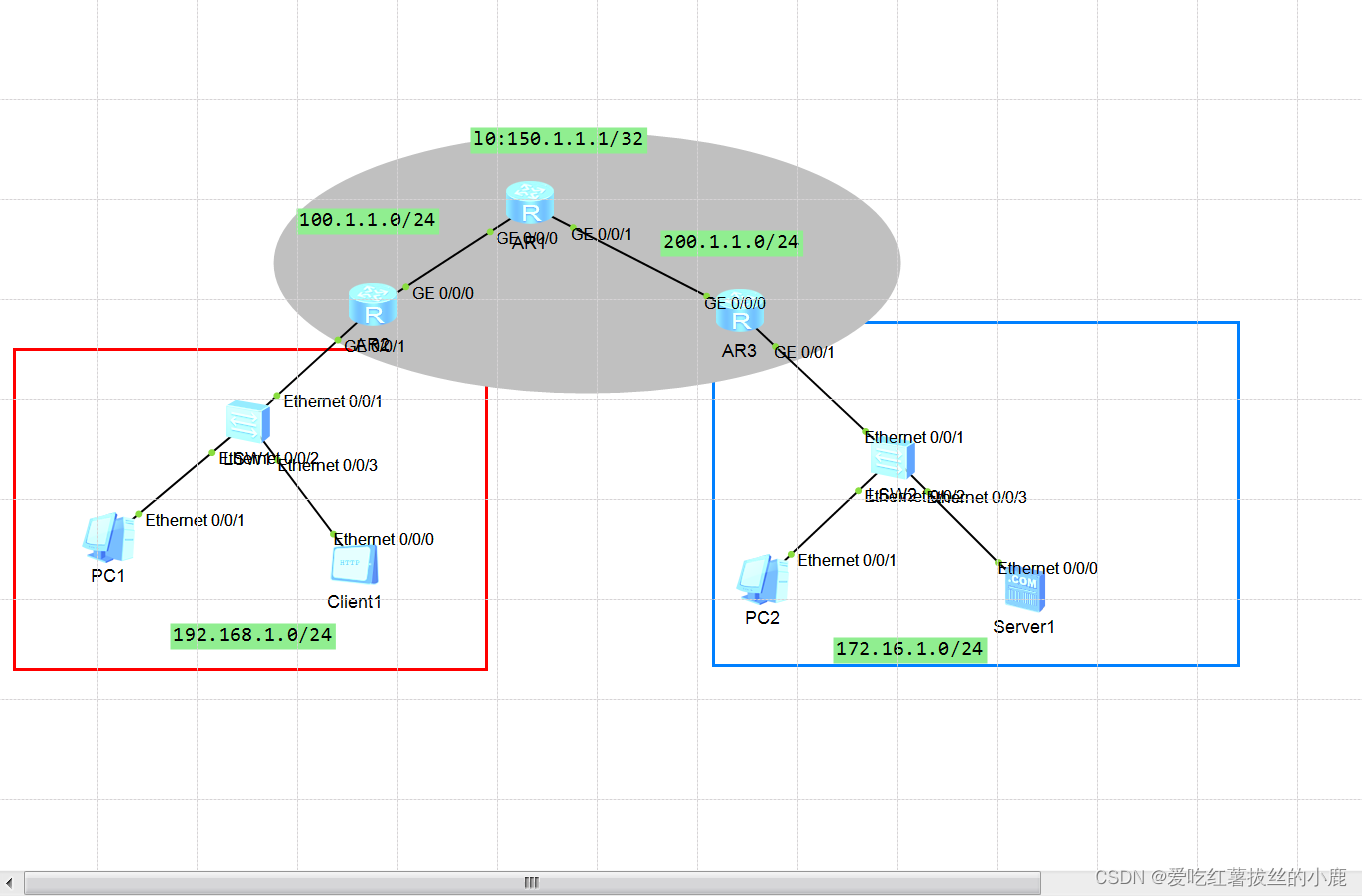

下面为拓扑图

实验环境请看数通路由协议实验

注：左面区域为192.168.1.0网段，北京总公司

右边区域为172.16.1.0网段，上海分公司

AR2，AR3模拟两个内网区域网段的边缘设备，也就是网关，灰色区域模拟互联网

下面是配置过程（AR2即R2）

一.实现全网互通

1.配置ip（遵循上一下二原则）

<R2>sys
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 100.1.1.2 24


<R3>sys
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 200.1.1.2 24

<R1>sys
[R1]int l0
[R1-LoopBack0]ip add 150.1.1.1 32
[R1-LoopBack0]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 100.1.1.1 24
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 200.1.1.1 24

2.配置静态路由（因为路由拓扑比较简单所以不用使用动态路由协议）

[R2]ip route-static 0.0.0.0 0.0.0.0 100.1.1.1
[R3]ip route-static 0.0.0.0 0.0.0.0 200.1.1.1

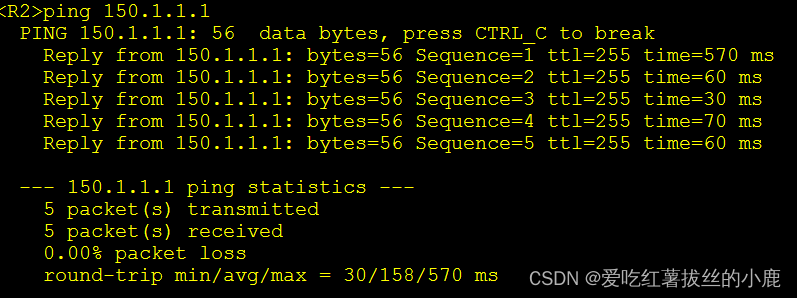

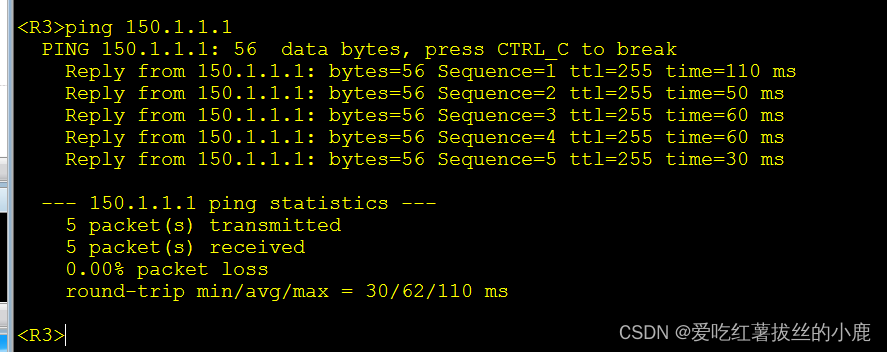

左右R2，R3分别配置静态路由，这里的0.0.0.0 0.0.0.0 100.1.1.1 ，意思就是不管是要去哪个ip地址都转发到100.1.1.1

二.配置acl实现源地址转换，达到内网设备可以访问外网的效果

记住这里的acl 3000，后面还有一个acl 3001，注意区别

[AR2]acl 3000
[AR2-acl-adv-3000]rule permit ip source 192.168.1.0 0.0.0.255
[AR2-acl-adv-3000]di th
[V200R003C00]
#
acl number 3000
 rule 5 permit ip source 192.168.1.0 0.0.0.255
#
return
[AR2-acl-adv-3000]q
[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]nat outbound 3000
[AR2-GigabitEthernet0/0/0]di th
[V200R003C00]
#
interface GigabitEthernet0/0/0
 ip address 100.1.1.2 255.255.255.0
 nat outbound 3000
#
return
[AR2-GigabitEthernet0/0/0]q

[AR3]ip route-static 0.0.0.0 0.0.0.0 200.1.1.1
[AR3]acl 3000
[AR3-acl-adv-3000]rule permit ip source 172.16.1.0 0.0.0.255
[AR3-acl-adv-3000]di th
[V200R003C00]
#
acl number 3000
 rule 5 permit ip source 172.16.1.0 0.0.0.255
#
return
[AR3-acl-adv-3000]q
[AR3]int g0/0/0
[AR3-GigabitEthernet0/0/0]nat outbound 3000
[AR3-GigabitEthernet0/0/0]di th
[V200R003C00]
#
interface GigabitEthernet0/0/0
 ip address 200.1.1.2 255.255.255.0
 nat outbound 3000
#
return
[AR3-GigabitEthernet0/0/0]q
[AR3]

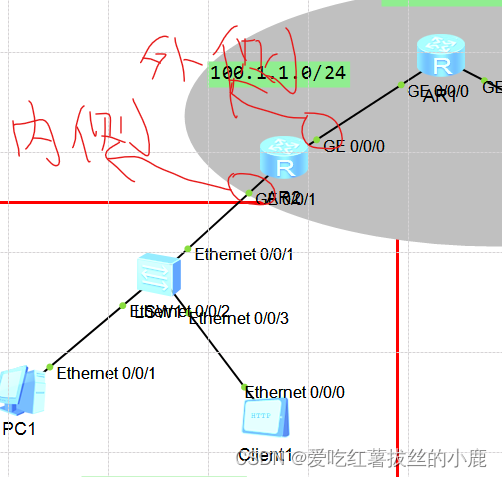

这里有个细节，也就是边缘路由器需要在内侧配置网关，这里重点就是内侧，也就是边缘路由器的内网接口，而acl要配到外侧（靠近目的地的一端）

外侧配acl，内侧配网关（重点）

[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.1.254 24

[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 172.16.1.254 24

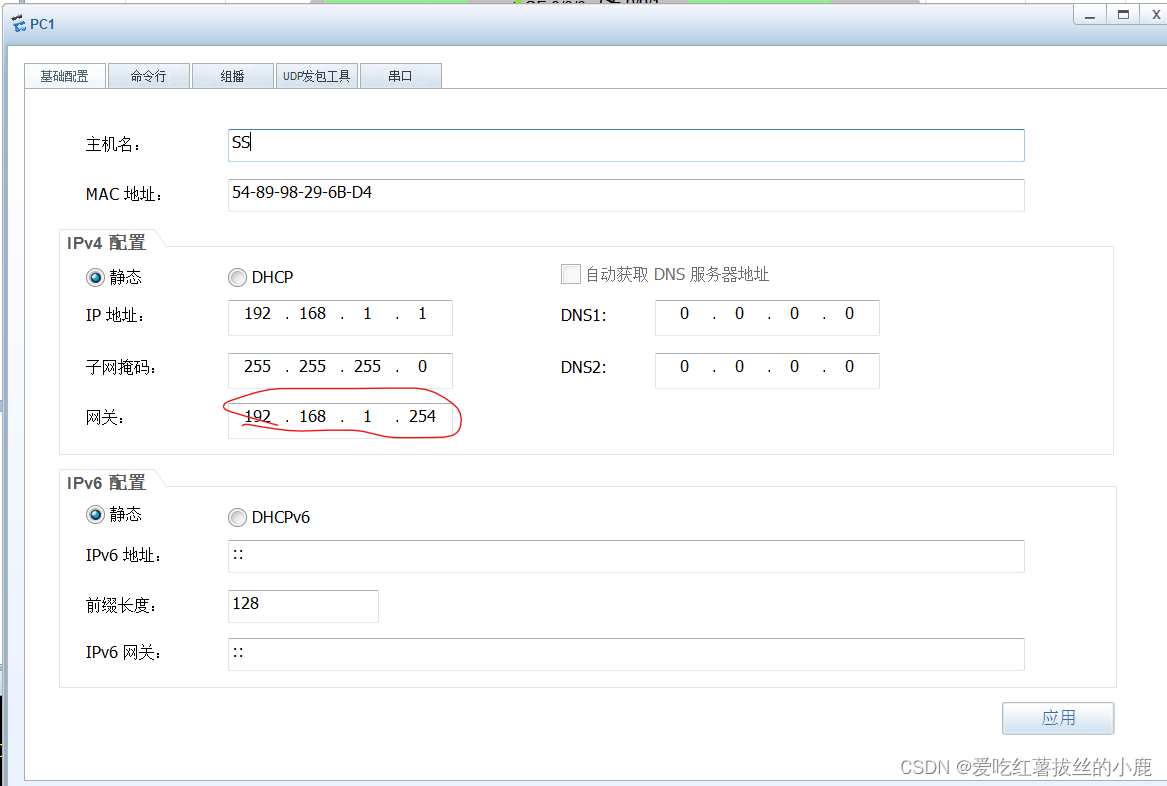

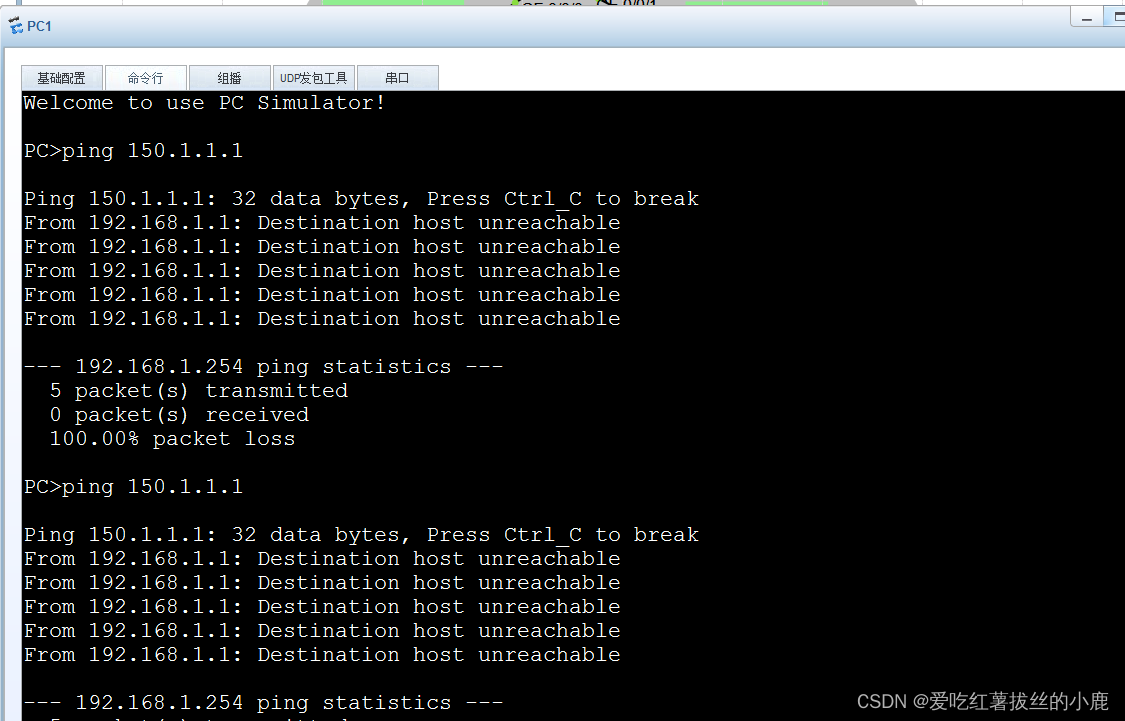

这里还有一个细节也就是内网设备的网关要配置的和网关一样，否则会出现Destination host unreachable的错误（重点）

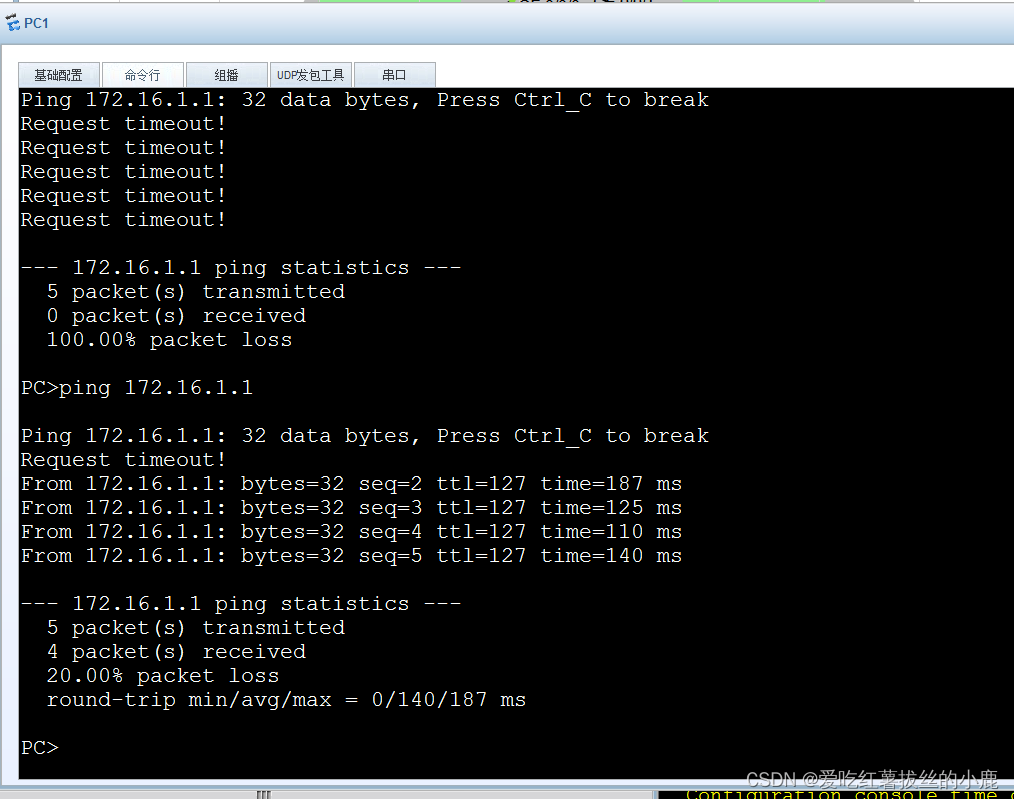

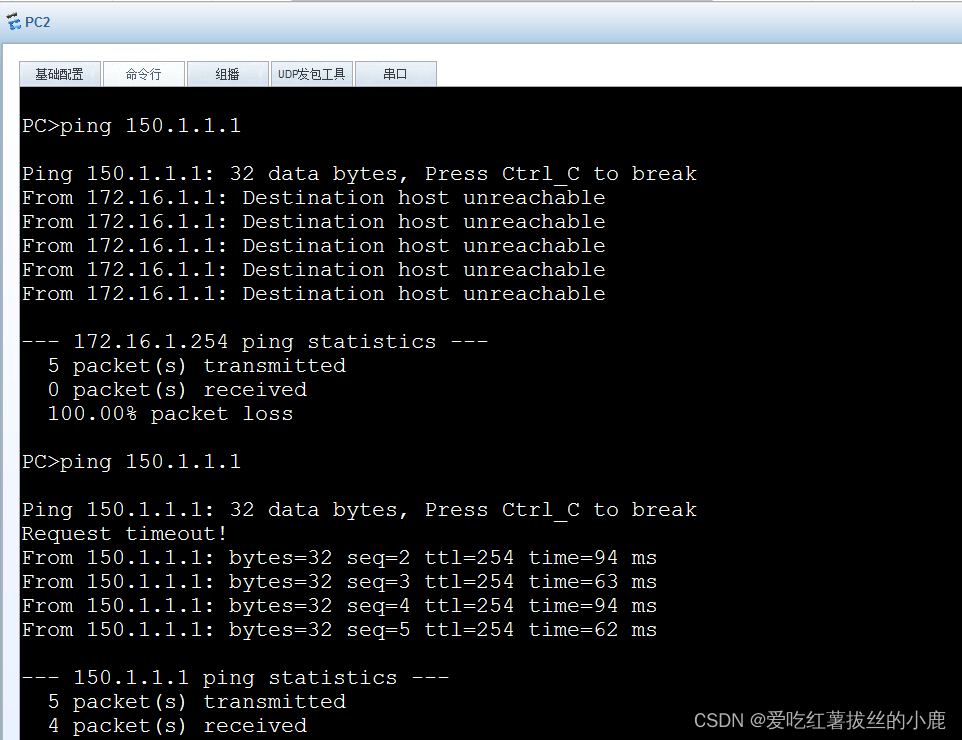

最后的效果

三.配置IPsec

R2配置

# 配置ACL：识别兴趣的流量
[AR2]acl 3001
[AR2-acl-adv-3001]rule permit ip source 192.168.1.0 0.0.0.255 destination 172.16.1.0 0.0.0.255
[AR2-acl-adv-3001]di th
[V200R003C00]
#
acl number 3001
 rule 5 permit ip source 192.168.1.0 0.0.0.255 destination 172.16.1.0 0.0.0.255
#
return
[AR2-acl-adv-3001]q
[AR2]

# 创建安全提议
[AR2]ipsec proposal ajest                                         # 创建名为ajest 的安全提议
[AR2-ipsec-proposal-ajest]encapsulation-mode tunnel               # 配置报文封装模式为隧道模式
[AR2-ipsec-proposal-ajest]transform esp                           # 配置隧道协议为ESP
[AR2-ipsec-proposal-ajest]esp authentication-algorithm sha1       # 配置认证算法为sha1
[AR2-ipsec-proposal-ajest]esp encryption-algorithm des            # 配置加密算法为des
[AR2-ipsec-proposal-ajest]di th
[V200R003C00]
#
ipsec proposal ajest
 esp authentication-algorithm sha1
#
return
[AR2-ipsec-proposal-ajest]q
[AR2]dis ipsec prop

Number of proposals: 1

IPSec proposal name: ajest
 Encapsulation mode: Tunnel
 Transform         : esp-new
 ESP protocol      : Authentication SHA1-HMAC-96
                     Encryption     DES
[AR2]

# 创建安全策略
[AR2]ipsec policy P1 10 manual                                  # 进入手工配置模式
[AR2-ipsec-policy-manual-P1-10]security acl 3001                # 引用ACL
[AR2-ipsec-policy-manual-P1-10]proposal ajest                   # 引用安全提议
[AR2-ipsec-policy-manual-P1-10]tunnel local 100.1.1.2           # 本端地址
[AR2-ipsec-policy-manual-P1-10]tunnel remote 200.1.1.2          # 对端地址
[AR2-ipsec-policy-manual-P1-10]sa spi outbound esp 54321        # 出方向安全参数索引
[AR2-ipsec-policy-manual-P1-10]sa spi inbound esp 12345         # 入方向安全参数索引
[AR2-ipsec-policy-manual-P1-10]sa string-key outbound esp simple ajest
                                                                # 出方向认证密钥
[AR2-ipsec-policy-manual-P1-10]sa string-key inbound esp simple ajest
                                                                # 入方向认证密钥
[AR2-ipsec-policy-manual-P1-10]di th
[V200R003C00]
#
ipsec policy P1 10 manual
 security acl 3001
 proposal ajest
 tunnel local 100.1.1.2
 tunnel remote 200.1.1.2
 sa spi inbound esp 12345
 sa string-key inbound esp simple ajest
 sa spi outbound esp 54321
 sa string-key outbound esp simple ajest
#
return
[AR2-ipsec-policy-manual-P1-10]q
[AR2]

# 应用安全策略
[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]ipsec policy P1
[AR2-GigabitEthernet0/0/0]di th
[V200R003C00]
#
interface GigabitEthernet0/0/0
 ip address 100.1.1.2 255.255.255.0
 ipsec policy P1
 nat outbound 3000
#
return
[AR2-GigabitEthernet0/0/0]q
[AR2]

# 查看配置
[AR2]dis ipsec policy

===========================================
IPSec policy group: "P1"
Using interface: GigabitEthernet0/0/0
===========================================

    Sequence number: 10
    Security data flow: 3001
    Tunnel local  address: 100.1.1.2
    Tunnel remote address: 200.1.1.2
    Qos pre-classify: Disable
    Proposal name:ajest
    Inbound AH setting:
      AH SPI:
      AH string-key:
      AH authentication hex key:
    Inbound ESP setting:
      ESP SPI: 12345 (0x3039)
      ESP string-key: ajest
      ESP encryption hex key:
      ESP authentication hex key:
    Outbound AH setting:
      AH SPI:
      AH string-key:
      AH authentication hex key:
    Outbound ESP setting:
      ESP SPI: 54321 (0xd431)
      ESP string-key: ajest
      ESP encryption hex key:
      ESP authentication hex key:
[AR2]

R3配置

[AR3]acl 3001
[AR3-acl-adv-3001]rule permit ip source 172.16.1.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
[AR3-acl-adv-3001]di th
[V200R003C00]
#
acl number 3001
 rule 5 permit ip source 172.16.1.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
#
return
[AR3-acl-adv-3001]q
[AR3]

[AR3]ipsec proposal ajest
[AR3-ipsec-proposal-ajest]esp authentication-algorithm sha1
[AR3-ipsec-proposal-ajest]q
[AR3]di ipsec prop

Number of proposals: 1

IPSec proposal name: ajest
 Encapsulation mode: Tunnel
 Transform         : esp-new
 ESP protocol      : Authentication SHA1-HMAC-96
                     Encryption     DES
[AR3]

[AR3]ipsec policy P1 10 manual
[AR3-ipsec-policy-manual-P1-10]di th
[V200R003C00]
#
ipsec policy P1 10 manual
 security acl 3001
 proposal ajest
 tunnel local 200.1.1.2
 tunnel remote 100.1.1.2
 sa spi inbound esp 54321
 sa string-key inbound esp simple ajest
 sa spi outbound esp 12345
 sa string-key outbound esp simple ajest
#
return
[AR3-ipsec-policy-manual-P1-10]q
[AR3]

[AR3]int g0/0/0
[AR3-GigabitEthernet0/0/0]ipse
[AR3-GigabitEthernet0/0/0]ipsec po
[AR3-GigabitEthernet0/0/0]ipsec policy P1
[AR3-GigabitEthernet0/0/0]di th
[V200R003C00]
#
interface GigabitEthernet0/0/0
 ip address 200.1.1.2 255.255.255.0
 ipsec policy P1
 nat outbound 3000
#
return
[AR3-GigabitEthernet0/0/0]q
[AR3]

在配置安全策略中安全参数索引也就是【 R2 】sa spi inbound esp 12345 sa spi outbound esp 54321，正好与【R3】sa spi inbound esp 54321，sa spi outbound esp 12345相互对应就像密码一样

四.NAT豁免

为什么要进行NAT豁免，当一个网关配置了防火墙，NAT ，IPsec VPN时，会先走NAT，也就是先走NAT的acl，而后走VPN的acl，所以NAT豁免的目的就是不走NAT的规则而走VPN的规则

[AR2]acl 3000
[AR2-acl-adv-3000]rule 4 deny ip source 192.168.1.0 0.0.0.255 destination 172.16.1.0 0.0.0.255
[AR2-acl-adv-3000]di th
[V200R003C00]
#
acl number 3000
 rule 4 deny ip source 192.168.1.0 0.0.0.255 destination 172.16.1.0 0.0.0.255
 rule 5 permit ip source 192.168.1.0 0.0.0.255
#
return
[AR2-acl-adv-3000]

[AR3]acl 3000
[AR3-acl-adv-3000]rule 4 deny ip source 172.16.1.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
[AR3-acl-adv-3000]di th
[V200R003C00]
#
acl number 3000
 rule 4 deny ip source 172.16.1.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
 rule 5 permit ip source 172.16.1.0 0.0.0.255
#
return
[AR3-acl-adv-3000]
