华为ENSP配置无线AC-网关模式

mportant;">

1、配置交换机以及AC的接口为trunk

交换机

vlan b 10 20
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk pvid vlan 10
 port trunk allow-pass vlan 10 20
#

vlan b 10 20
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#

2.配置dhcp地址池可以选用接口地址池也可以使用全局地址池

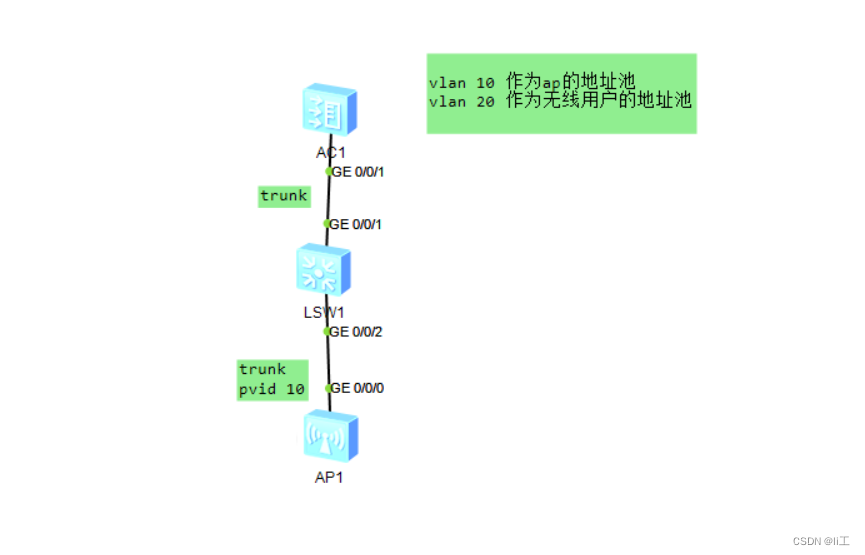

演示的配置 vlan 10 作为接口地址池 vlan 20作为用户地址池

dhcp enable   //全局启用dhcp
#
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
 dhcp select interface      //使用接口地址池
#
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
 dhcp select global          //使用全局地址池vlan20 会自动根据网络地址进行匹配
#
ip pool vlan20                 //配置用户地址池
 gateway-list 192.168.20.254
 network 192.168.20.0 mask 255.255.255.0
 lease day 0 hour 8 minute 0    //设置租约  无线用户一般为8小时
 dns-list 114.114.114.114         //设置dns 用于解析域名
#

3. 配置AP上线，首先配置ap的组，更改国家码，然后配置认证模式，配置capwap隧道

capwap source interface Vlanif 10   //提前配置capwap隧道 使用vlan10
#
wlan           //进入wlan视图
#
regulatory-domain-profile name test    //配置域模板  test
 country-code CN
#
ap-group name test                    //配置ap组为  test
 quit
#

ap auth-mode mac-auth               //配置ap的认证模式为mac认证 同理可以配置不认证和sn认证
#
ap-id 0 ap-mac 00e0-fc98-7200      //查看ap的mac地址  然后设置id为0
 ap-group test                    //配置该ap的组为test
 ap-name  test1                    //配置ap的名字为test1
 quit
#

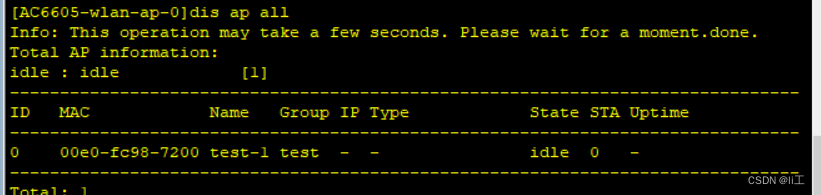

使用dis ap all 查看ap的上线情况

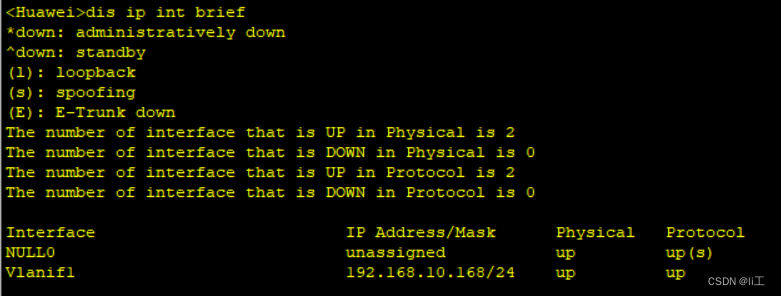

没有上线可以查看一下ap是否获取到ip地址

获取到地址以后稍等一会

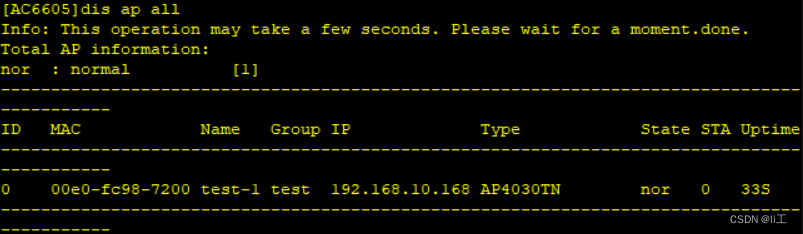

上线成功

4.配置无线业务，现在还没释放射频无法连接

security-profile name test    //创建test并进入安全模板
 security wpa2 psk pass-phrase test123456 aes        //配置加密方式 以及密码为test123456
 quit
ssid-profile  name test            //创建test并进入ssid模板也就是WLAN的名称
 ssid Testttttt                    //设置ssid为Testtttt
 quit
vap-profile name test            //创建test并进入vap模板
  forward-mode tunnel            //配置转发模式为隧道转发
  service-vlan vlan-id 20        //配置业务vlan为20
  ssid-profile test                //调用ssid模板
  security-profile test            //调用安全模板
  quit
ap-group name test            //进入ap组
 vap-profile test wlan 1 radio all    //绑定vap模板并且引用在所有射频上
 quit

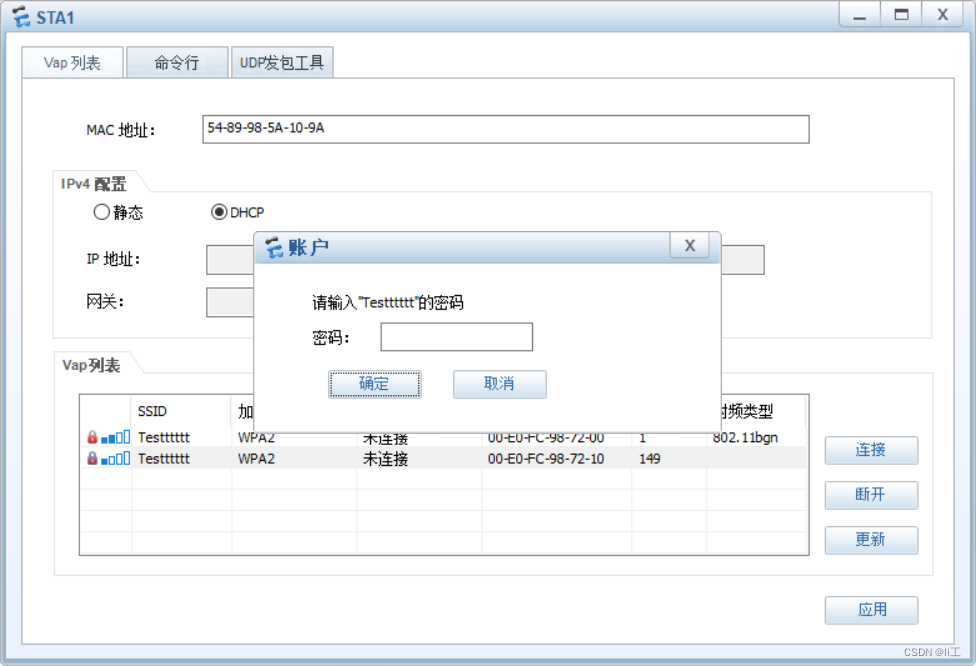

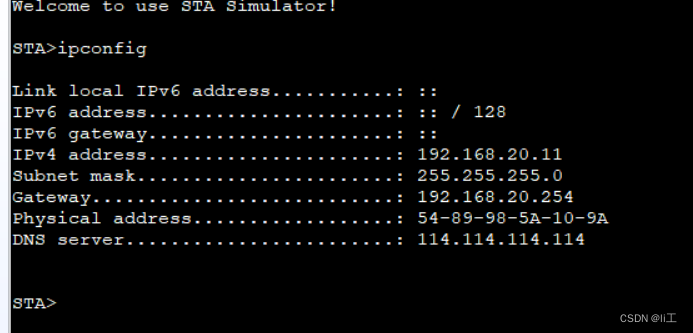

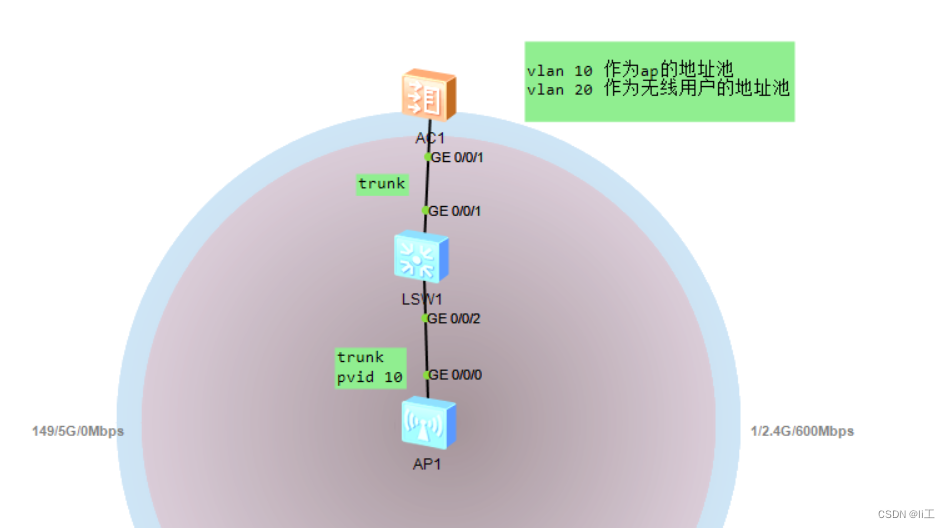

到此无线即可配置完成
