适用于：有多个以太WAN口的机型。

业务需求：

运营商1分配的接口IP为100.100.1.2，子网掩码为255.255.255.252，网关IP为100.100.1.1。

运营商2分配的接口IP为200.200.1.2，子网掩码为255.255.255.248，网关IP为200.200.1.1。

实现通过静态IP双上行接入Internet，链路1和链路2的出口路由采用等价默认路由进行负载分担。

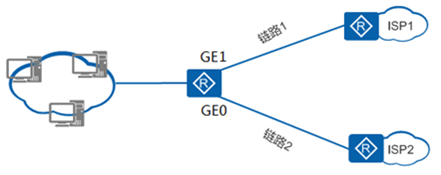

拓扑简图：

华为AR路由器配置双出口静态IP双链路负载

组网规划：

GE1连接运营商1，GE0连接运营商2。

LAN口连接内网。

内网用户获取IP的方式：DHCP（动态获取IP）。

操作步骤：

一、WAN侧配置

1. 配置静态IP接口




2. 配置等价默认路由（基于源IP地址进行负载分担）




3. 配置NAT功能




二、LAN侧配置

配置接口IP和DHCP服务器（为PC分配IP）

说明：LAN口是二层接口不能直接配置IP，由于它默认属于VLAN 1，需要为其创建VLANIF1接口再配置IP。




ip load-balance hash src-ip

如果存在两条等价路由，在做流量分配的时候，如果是同一个源地址的数据包，固定走其中一条链路。
AR做出口设备，在每个接口上配置了NAT，用于将上网用户的源地址转换成对应接口的公网地址，如果不配置这条策略，默认是基于源地址+目的地址hash，进行流量分配，会出现用户访问同一个站点的数据包被分配到不同的出口上（虽然是一个域名，但是可能和后端多个服务器交互，目的地址发生了变化），因此会出现访问某个网站，有些数据包通过电信出口，有些通过联通出口，从对端的服务器看，这样数据访问行为是异常的，数据包可能会被丢弃掉，用户的感受就是有卡顿，时好时坏。

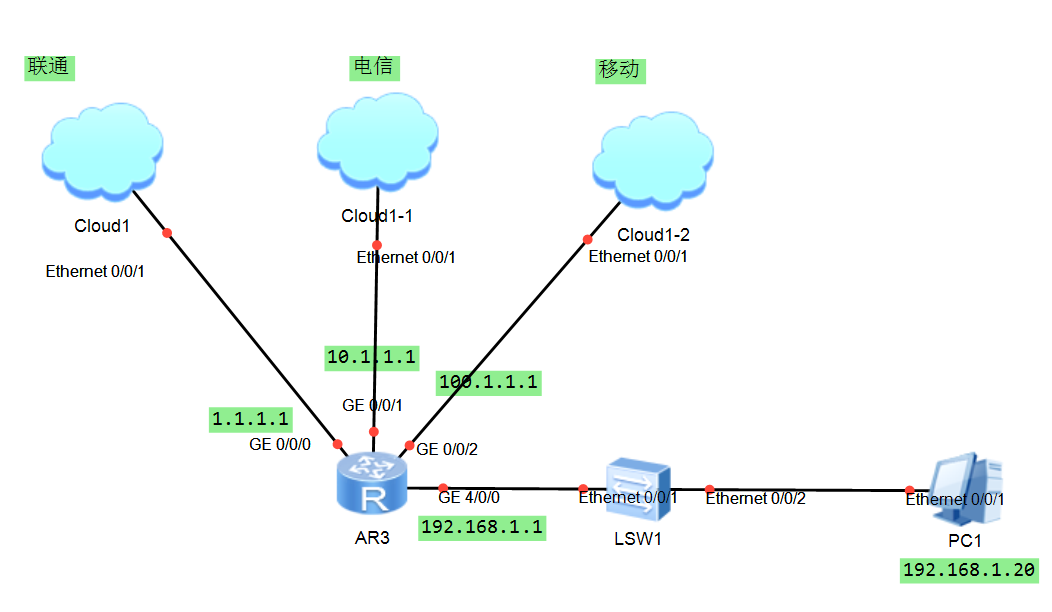

ip load-balance hash src-ip啥意思-2691235-1



acl number 2000
 rule 5 permit
interface GigabitEthernet0/0/0
 ip address 1.1.1.1 255.255.255.0                        //联通
 nat static global 1.1.1.2  inside 192.168.1.20 netmask 255.255.255.255
 nat outbound 2000
interface GigabitEthernet0/0/1
 ip address 10.1.1.1 255.255.255.0                            //电信
 nat static global 10.1.1.2 inside 192.168.1.20 netmask 255.255.255.255
 nat outbound 2000

interface GigabitEthernet0/0/2
ip address 100.1.1.1 255.255.255.0                             //移动
nat server global 10.1.1.2 inside 192.168.1.20
 nat outbound 2000
interface GigabitEthernet4/0/0
 ip address 192.168.1.1 255.255.255.0
AR] ip route-static 0.0.0.0 0.0.0.0 1.1.1.222           联通
[AR] ip route-static 0.0.0.0 0.0.0.0 10.1.1.222        电信
[AR] ip route-static 0.0.0.0 0.0.0.0 100.1.1.222        移动


正常情况下，互联网用户访问路由器移动联通电信映射的1.20服务器都没有问题，
但是假如某一条链路出现问题，互联网用户访问路由器映射的1.20服务器时好时坏


src-dst-mac 根据源zdmac和目标mac进行分流。

src-dst-ip 根据源ip地址和目标ip地址进行分流。

src-dst-ip 这种方式平常用得多些。
