朋友提了新车，4S店顺手塞了个杂牌行车记录仪当赠品，他当场就拆下来打包寄给我了，说这玩意儿看着就不靠谱。

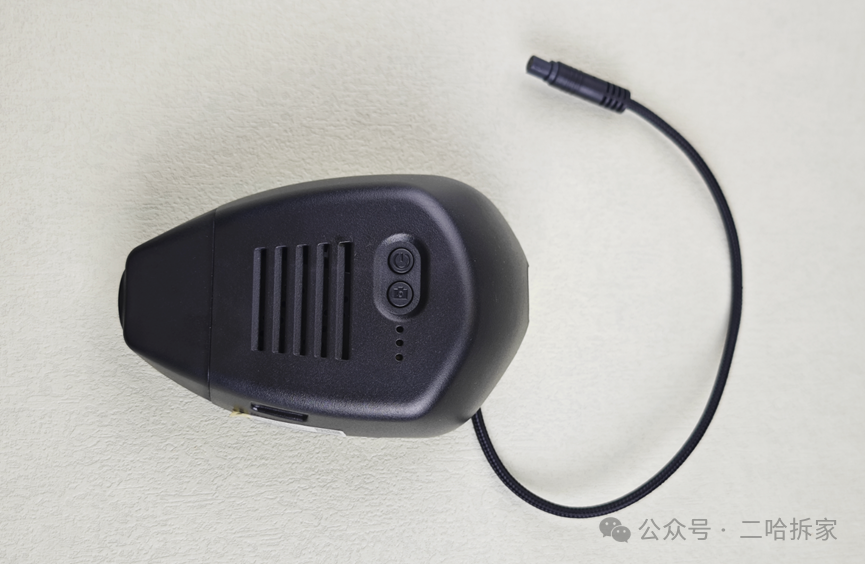

拿到手一看，这造型还挺有个性啊，跟我平时见的那些方方正正的记录仪不太一样，属于是走异形路线了。

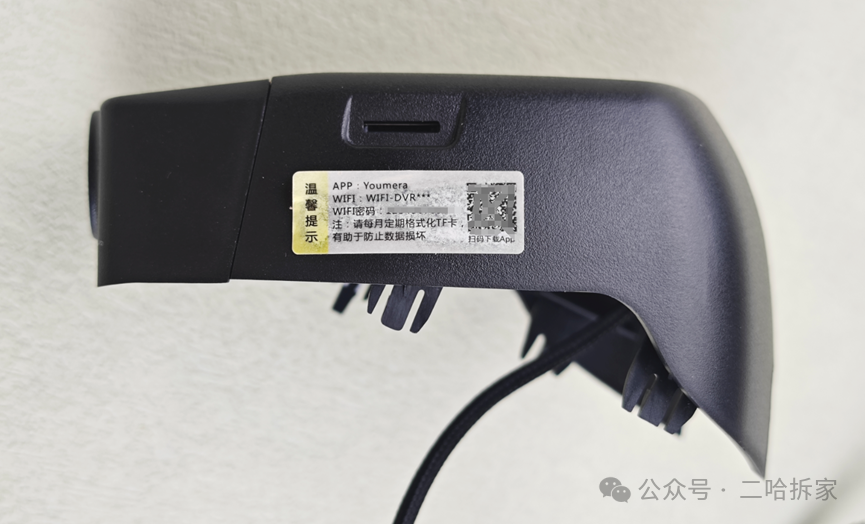

瞅了瞅外观标识，应该是适配沃尔沃S60车型的专车专用款，看来4S店还挺会搞差异化营销。

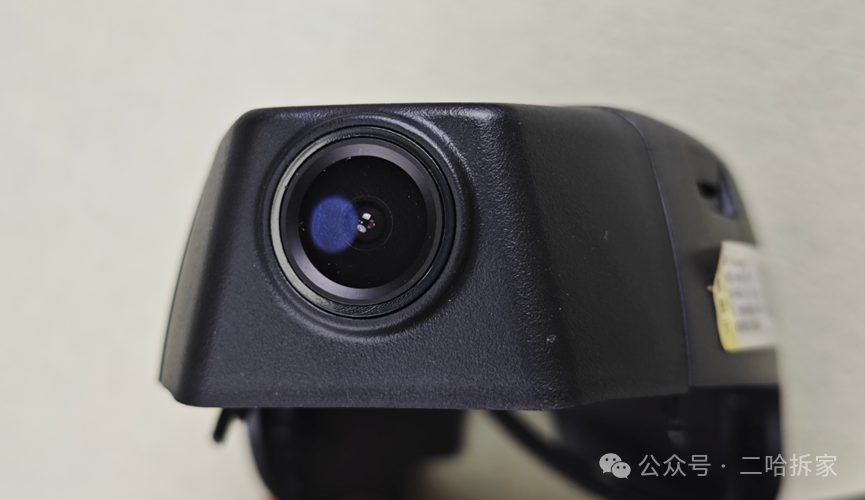

摄像头藏在小头那端，这设计倒是挺隐蔽的，不仔细看还真发现不了。

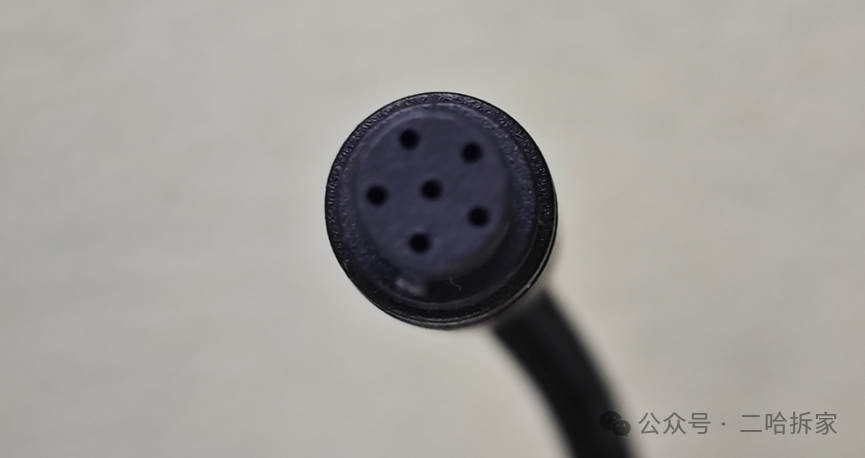

电源线用的是6pin防水端子，这接口规格在车载设备里还算常见，防水防尘是基本操作。

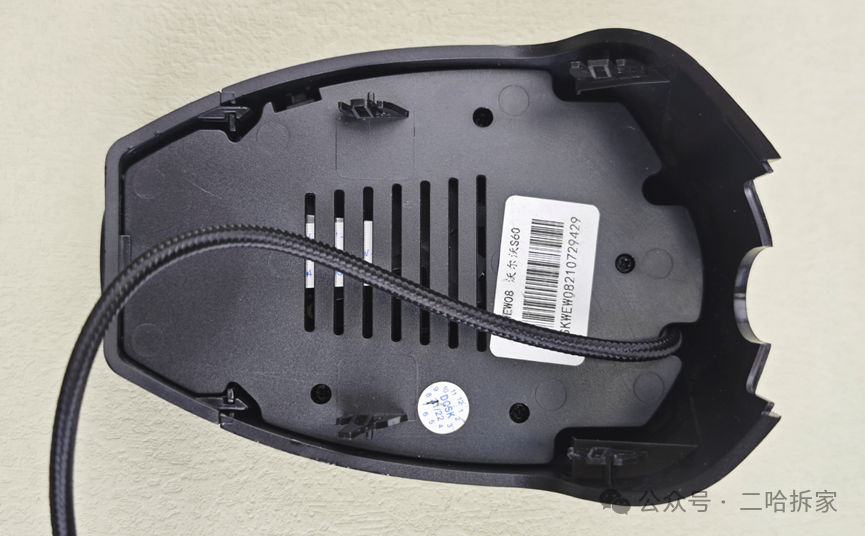

外壳研究得差不多了，直接开拆。四颗螺丝拧下来，盖板就能轻松取下来，这拆解难度属于有手就会级别。

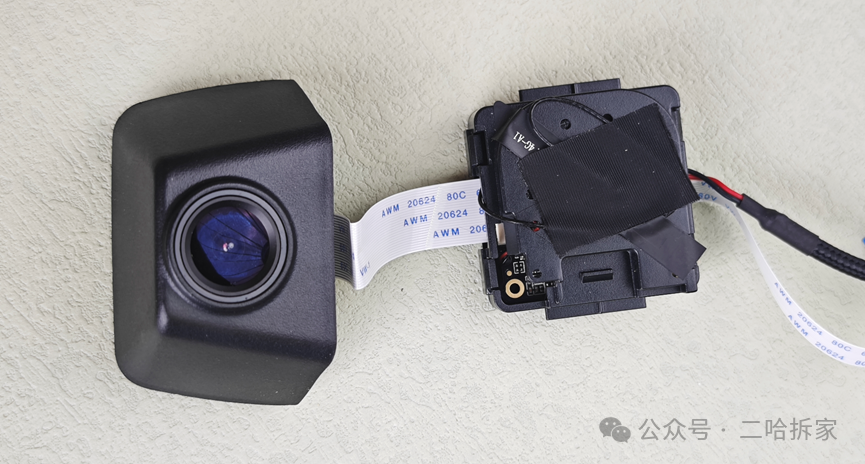

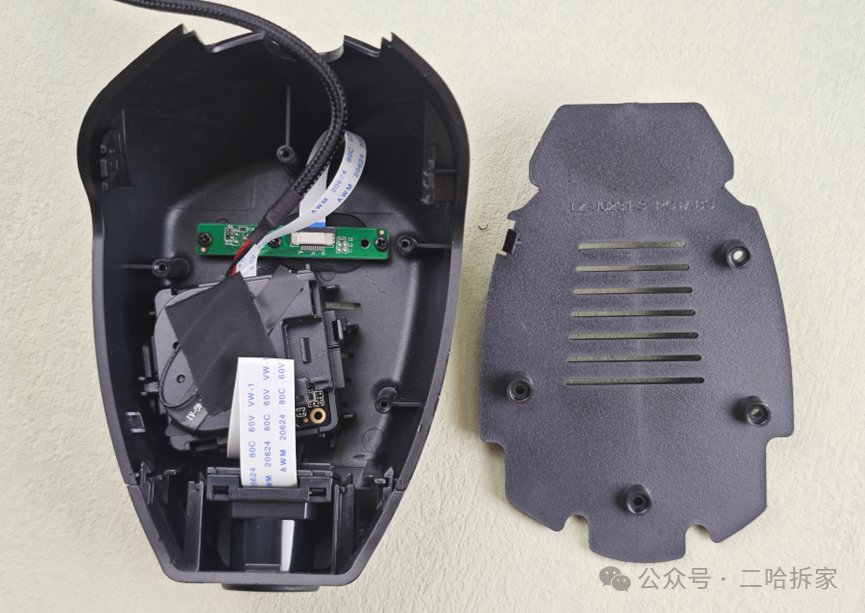

打开之后内部结构一目了然，相当简洁。一块绿色电路板是按键板，就是外壳上那两个按键的控制板。另外还有个带独立外壳的控制板，通过白色FPC软排线和摄像头相连。

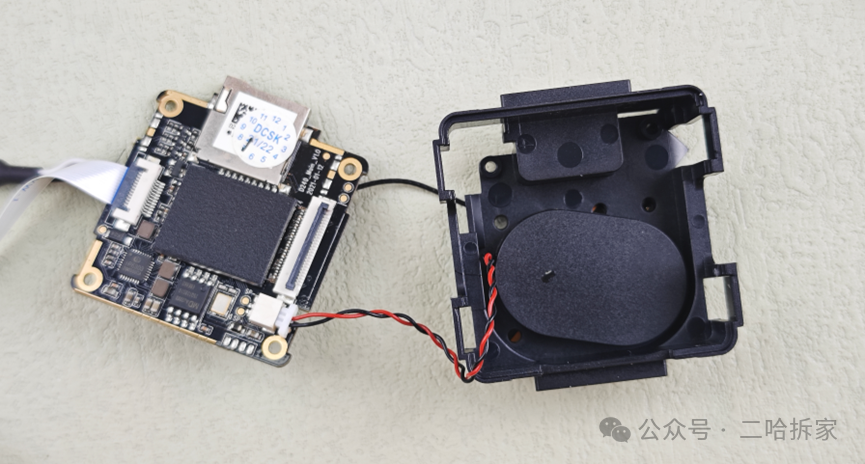

把控制板外壳去掉，继续看控制板和摄像头的真面目。

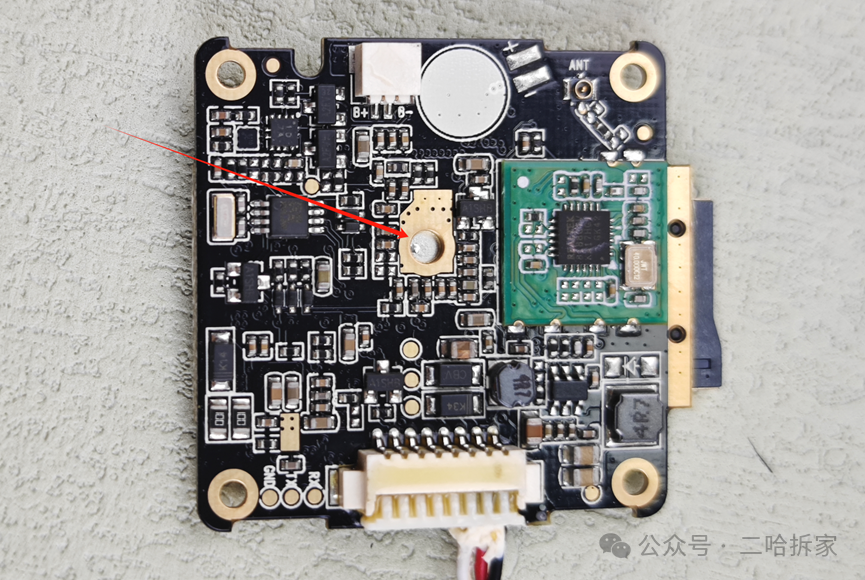

控制板外壳一拆，里面藏着个小蜂鸣器，原来这玩意儿还会滴滴叫，之前还真没注意过。

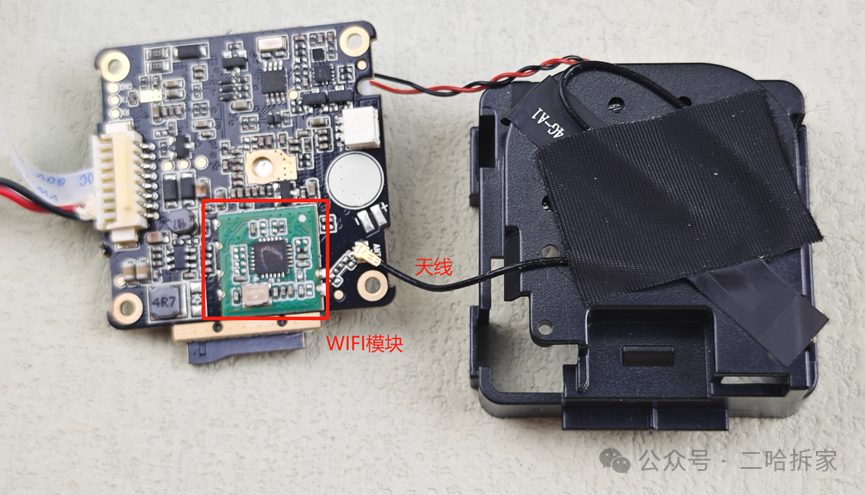

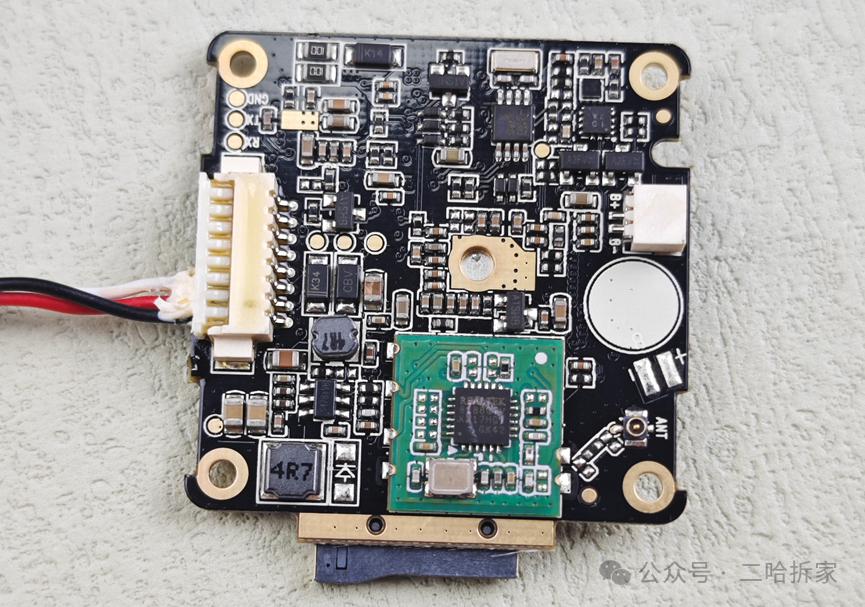

板子上那块绿色的小板子是WiFi模块，天线就贴在外壳内侧，这布局挺紧凑的。

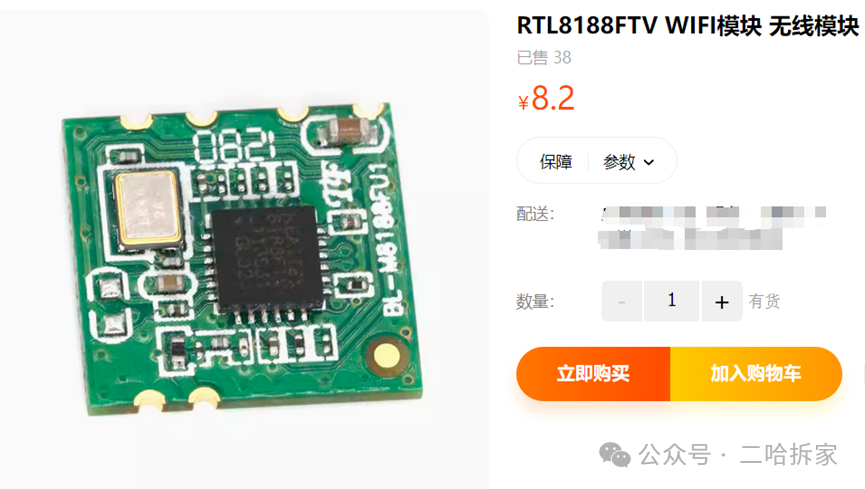

仔细瞅了瞅，WiFi模块上的芯片是联发科的RTL8188，某宝上搜了下类似模组，价格大概8块2毛钱，这成本控制得相当到位啊。

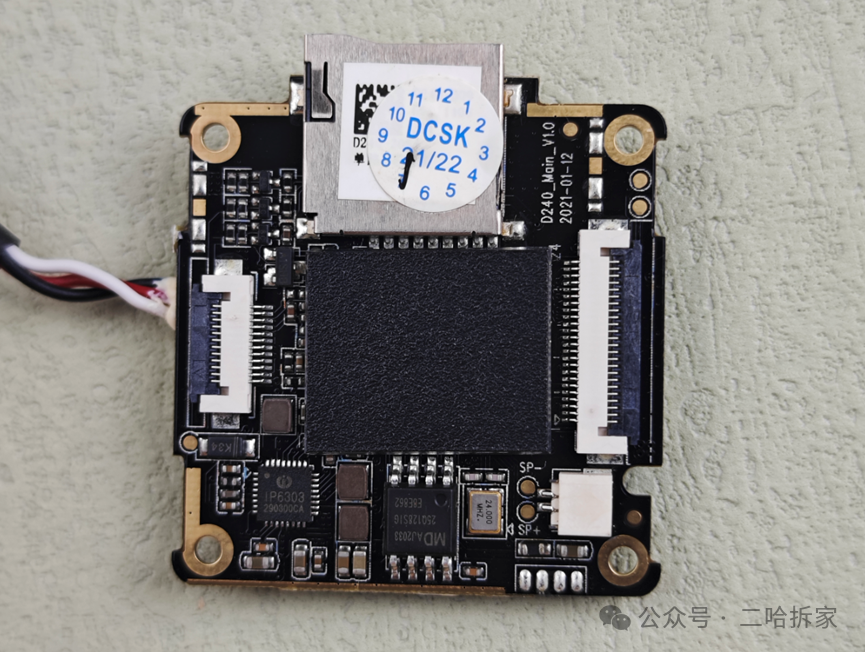

板子背面乍一看有颗大芯片，第一反应以为是BGA封装，心里还嘀咕这配置可以啊。

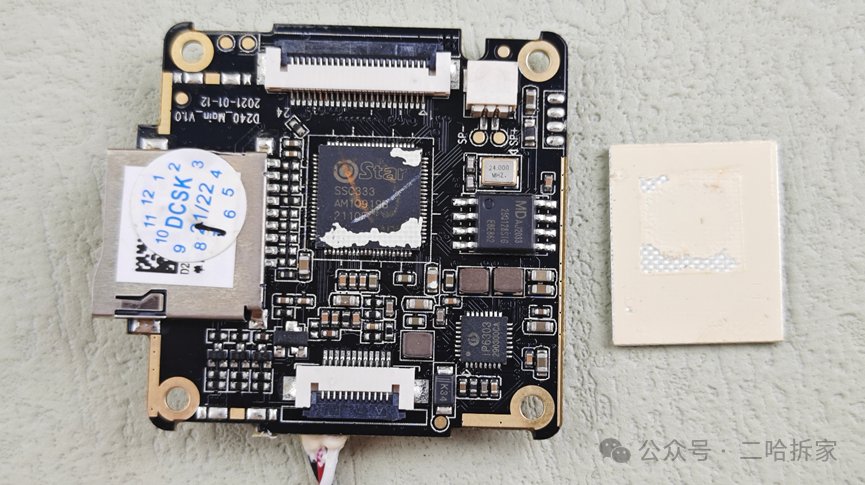

再仔细一瞧，发现这其实是块散热片，轻轻撬开之后，露出了下面的真身芯片。
SSC333，这型号我之前没用过，但SigmaStar星宸科技家的其他芯片以前接触过，所以logo看着还挺眼熟的。
SSC333这颗芯片集成了A7内核、FPU、NEON，主频800MHz，支持WDR宽动态、多级降噪还有各种图像增强和矫正算法。它支持标准的H.264和H.265压缩算法，内置512Mb DDR2内存，还有一堆其他特性，拿来搞网络摄像机、安防监控这类产品挺合适的。
电源管理PMIC是英集芯的，型号IP6303，这颗PMIC有三个DC-DC输出通道，电流分别是1A/1A/0.5A，另外还有8路LDO输出。
这颗用在行车记录仪上的SSC333，封装是QFN-88的，芯片肚子底下有个大散热焊盘，这种焊盘一般中间会留个通孔，焊接时用来排热空气，防止虚焊啥的。

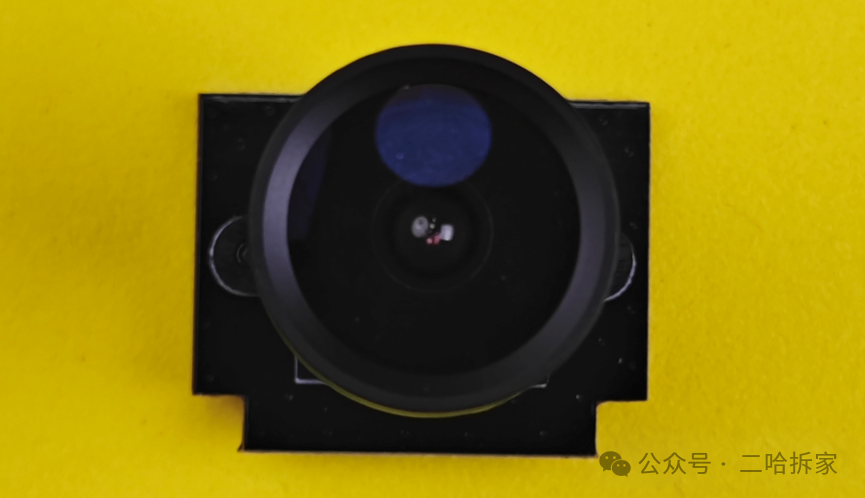

接下来把注意力转到摄像头上。

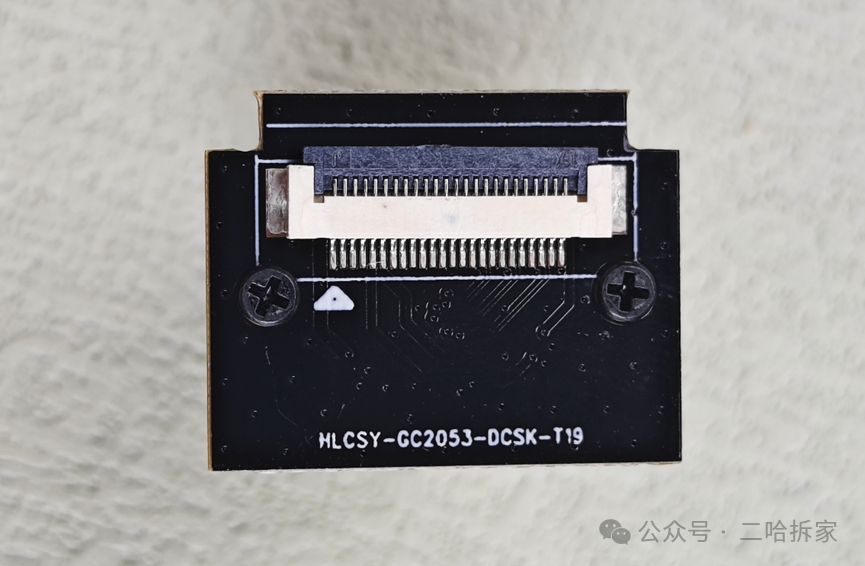

摄像头是通过24Pin的FPC排线引出的，这排线规格在同类产品里算中等水平。

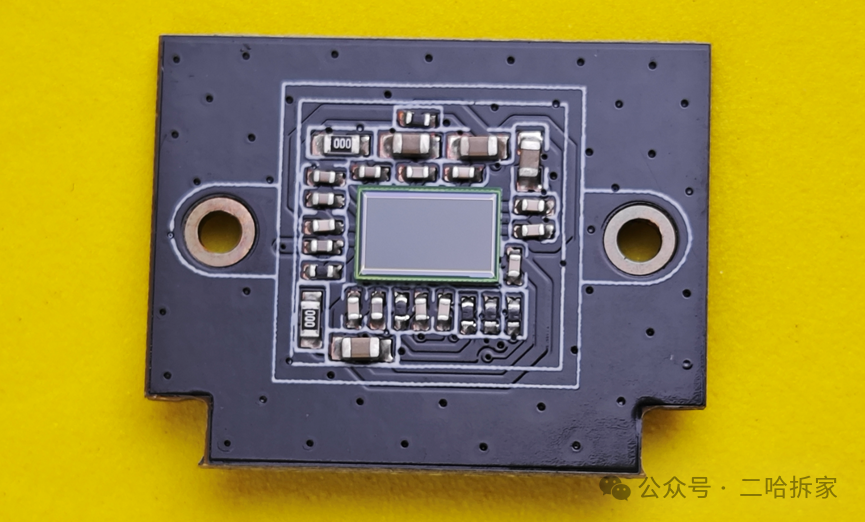

把Sensor传感器也拆出来瞅瞅。

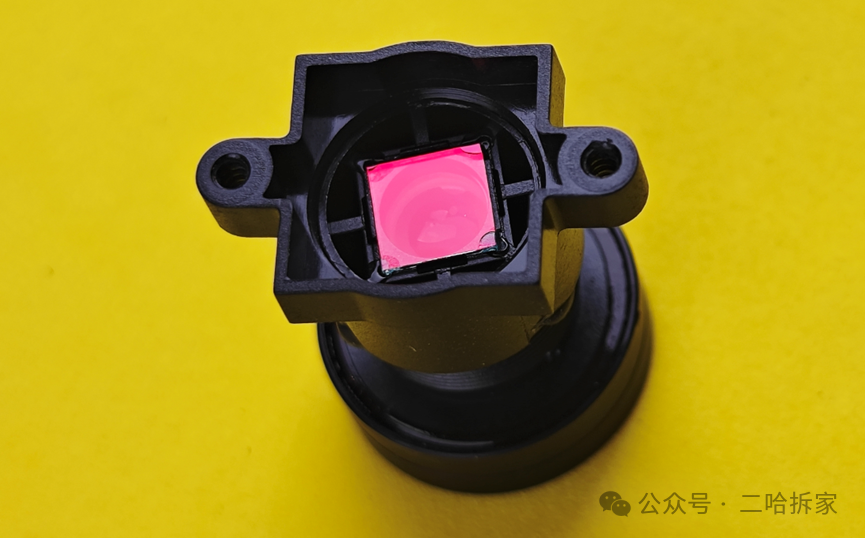

然后再看看滤光片这块，成像质量跟它关系挺大的。

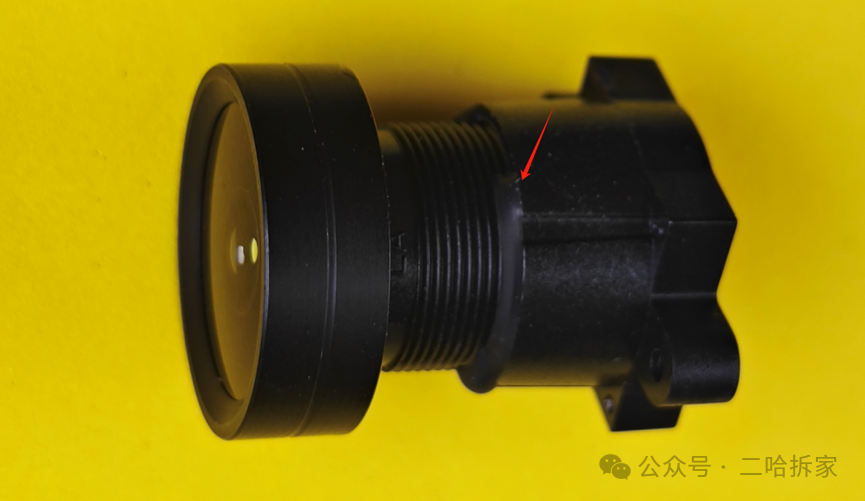

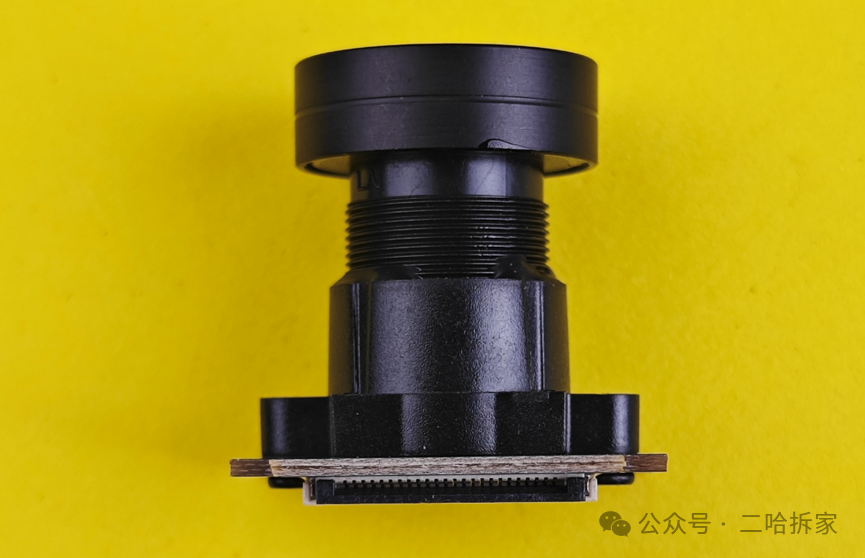

焦距调节的螺纹上有做点胶处理，这算是防松措施，不然开车颠着颠着焦距就跑偏了。

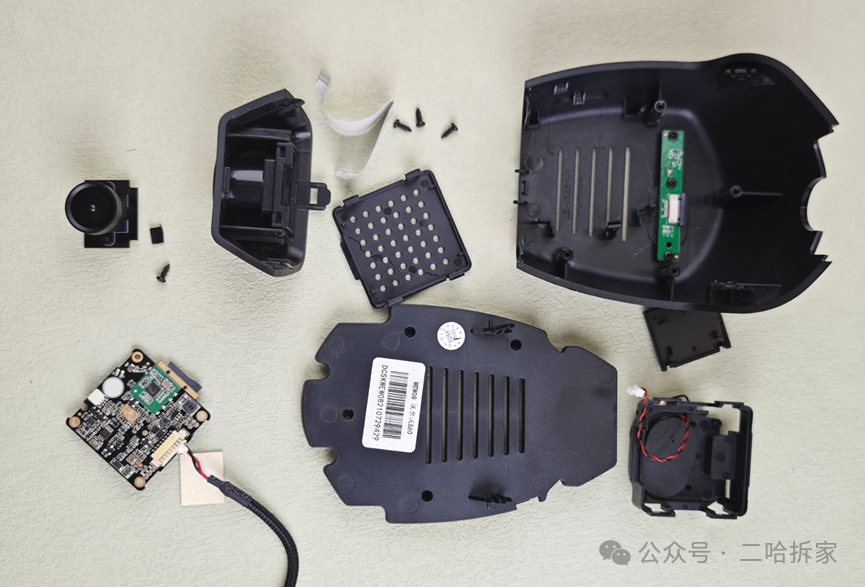

所有拆下来的零配件摆一起，来个全家福合影。
说实话，这4儿子店送的行车记录仪就是不咋地，完全配不上几十万的车啊！行车记录仪最怕啥？当然最怕刚好剐蹭了结果发现行车记录仪没录到，所以斥资上一个好的行车记录仪还是很有必要的，大家有推荐的型号吗？
