network namespace 是实现网络虚拟化的重要功能，它能创建多个隔离的网络空间，它们有独自的网络栈信息。不管是虚拟机还是容器，运行的时候仿佛自己就在独立的网络中。这篇文章介绍 network namespace 的基本概念和用法，network namespace 是 linux 内核提供的功能，这篇文章借助 ip 命令来完成各种操作。ip 命令来自于 iproute2 安装包，一般系统会默认安装，如果没有的话，请读者自行安装。
NOTE：ip 命令因为需要修改系统的网络配置，默认需要 sudo 权限。这篇文章使用 root 用户执行，请不要在生产环境或者重要的系统中用 root 直接执行，以防产生错误。
ip 命令管理的功能很多， 和 network namespace 有关的操作都是在子命令 ip netns 下进行的，可以通过 ip netns help 查看所有操作的帮助信息。
默认情况下，使用 ip netns 是没有网络 namespace 的，所以 ip netns ls 命令看不到任何输出。
创建 network namespace 也非常简单，直接使用 ip netns add 后面跟着要创建的 namespace 名称。如果相同名字的 namespace 已经存在，命令会报 Cannot create namespace 的错误。
ip netns 命令创建的 network namespace 会出现在 /var/run/netns/ 目录下，如果需要管理其他不是 ip netns 创建的 network namespace，只要在这个目录下创建一个指向对应 network namespace 文件的链接就行。
有了自己创建的 network namespace，我们还需要看看它里面有哪些东西。对于每个 network namespace 来说，它会有自己独立的网卡、路由表、ARP 表、iptables 等和网络相关的资源。ip 命令提供了 ip netns exec 子命令可以在对应的 network namespace 中执行命令，比如我们要看一下这个 network namespace 中有哪些网卡。更棒的是，要执行的可以是任何命令，不只是和网络相关的（当然，和网络无关命令执行的结果和在外部执行没有区别）。比如下面例子中，执行 bash 命令了之后，后面所有的命令都是在这个 network namespace 中执行的，好处是不用每次执行命令都要把 ip netns exec NAME 补全，缺点是你无法清楚知道自己当前所在的 shell，容易混淆。
更新：通过修改 bash 的前缀信息可以区分不同 shell，操作如下：
ip netns exec 后面跟着 namespace 的名字，比如这里的 net1，然后是要执行的命令，只要是合法的 shell 命令都能运行，比如上面的 ip addr 或者 bash。
每个 namespace 在创建的时候会自动创建一个 lo 的 interface，它的作用和 linux 系统中默认看到的 lo 一样，都是为了实现 loopback 通信。如果希望 lo 能工作，不要忘记启用它：
默认情况下，network namespace 是不能和主机网络，或者其他 network namespace 通信的。
network namespace 之间通信
有了不同 network namespace 之后，也就有了网络的隔离，但是如果它们之间没有办法通信，也没有实际用处。要把两个网络连接起来，linux 提供了 veth pair 。可以把 veth pair 当做是双向的 pipe（管道），从一个方向发送的网络数据，可以直接被另外一端接收到；或者也可以想象成两个 namespace 直接通过一个特殊的虚拟网卡连接起来，可以直接通信。
使用上面提到的方法，我们再创建另外一个 network namespace，这里我们使用 net0 和 net1 两个名字。
我们可以使用 ip link add type veth 来创建一对 veth pair 出来，需要记住的是 veth pair 无法单独存在，删除其中一个，另一个也会自动消失。
小知识: 创建 veth pair 的时候可以自己指定它们的名字，比如 ip link add vethfoo type veth peer name vethbar 创建出来的两个名字就是 vethfoo 和 vethbar 。因为这里我们对名字没有特殊要求，所以就直接使用系统自动生成的名字。如果 pair 的一端接口处于 DOWN 状态，另一端能自动检测到这个信息，并把自己的状态设置为 NO-CARRIER。
创建结束之后，我们能看到名字为 veth0 和 veth1 两个网络接口，名字后面的数字是系统自动生成的。接下来，要做的是把这对 veth pair 分别放到已经两个 namespace 里面，这个可以使用 ip link set DEV netns NAME 来实现：
最后，我们给这对 veth pair 配置上 ip 地址，并启用它们。
可以看到，最每个 namespace 中，在配置玩 ip 之后，还自动生成了对应的路由表信息，网络 10.0.1.0/24 数据报文都会通过 veth pair 进行传输。使用 ping 命令可以验证它们的连通性：

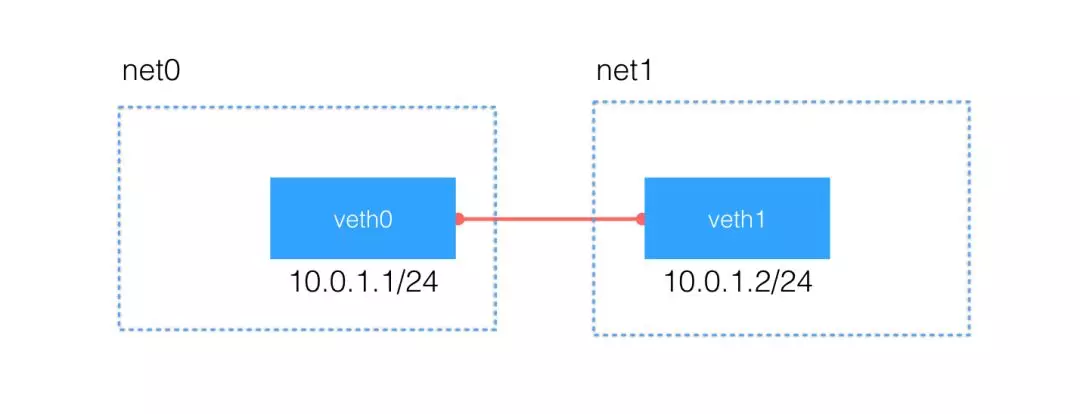

完成这些，我们创建的网络拓扑结构如下所示：
使用 bridge 连接不同的 namespace
虽然 veth pair 可以实现两个 network namespace 之间的通信，但是当多个 namespace 需要通信的时候，就无能为力了。 讲到多个网络设备通信，我们首先想到的交换机和路由器。因为这里要考虑的只是同个网络，所以只用到交换机的功能。linux 当然也提供了虚拟交换机的功能，我们还是用 ip 命令来完成所有的操作。
NOTE：和 bridge 有关的操作也可以使用命令 brctl，这个命令来自 bridge-utils 这个包，读者可以根据自己的发行版进行安装，使用方法请查阅 man 页面或者相关文档。
首先我们来创建需要的 bridge，简单起见名字就叫做 br0。
下面只演示一个 namespace 的操作，其他 namespace 要做的事情和这个类似。创建 veth pair：
把其中一个 veth（veth1） 放到 net0 里面，设置它的 ip 地址并启用它：
最后，把另一个 veth（veth0）连接到创建的 bridge 上，并启用它：
可以通过 bridge 命令（也是 iproute2 包自带的命令）来查看 bridge 管理的 link 信息：
最后通过 ping 命令来测试网络的连通性：

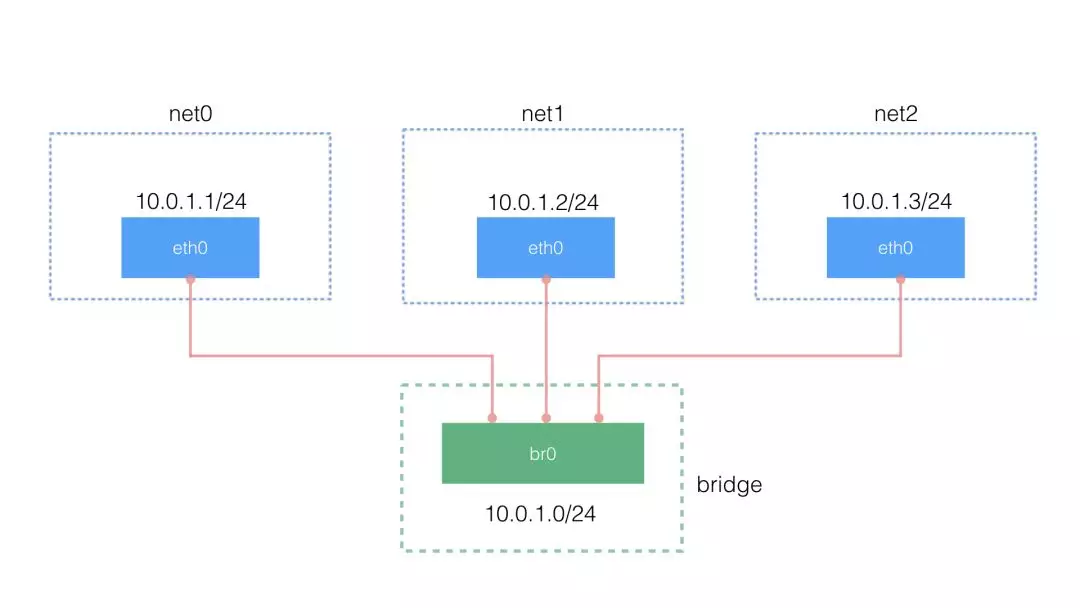

下图是这部分网络的拓扑结构，如果对 docker 网络熟悉的话，其实这和 docker 默认的 bridge 网络模型非常相似。当然要实现每个 namespace 对外网的访问还需要额外的配置（设置默认网关，开启 ip_forward，为网络添加 NAT 规则等）。
转自：http://cizixs.com/2017/02/10/network-virtualization-network-namespace
https://www.cnblogs.com/bakari/p/10443484.html
本文通过 IP 命令操作来简单介绍 network namespace 的基本概念和用法。深入了解可以看看我之前写的两篇文章 Docker 基础技术之 Linux namespace 详解 和 Docker 基础技术之 Linux namespace 源码分析。
和 network namespace 相关的操作的子命令是 ip netns 。
1. ip netns add xx 创建一个 namespace#
Copy# ip netns add net1# ip netns lsnet1
2. ip netns exec xx yy 在新 namespace xx 中执行 yy 命令#
Copy# ip netns exec net1 ip addr 1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00# ip netns exec net1 bash // 在 net1 中打开一个shell终端# ip addr // 在net1中的shell终端1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00# exit // 退出net1
上面 bash 不好区分是当前是在哪个 shell，可以采用下面的方法解决：
Copy# ip netns exec net1 /bin/bash --rcfile <(echo "PS1=\"namespace net1> \"")namespace net1> ping www.baidu.com
每个 namespace 在创建的时候会自动创建一个回环接口 lo ，默认不启用，可以通过 ip link set lo up 启用。
3. network namespace 之间的通信#
新创建的 namespace 默认不能和主机网络，以及其他 namespace 通信。
可以使用 Linux 提供的 veth pair 来完成通信。下面显示两个 namespace 之间通信的网络拓扑：
3.1 ip link add type veth 创建 veth pair#
Copy# ip link add type veth# ip link3: veth0@veth1: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000 link/ether 1a:53:39:5a:26:12 brd ff:ff:ff:ff:ff:ff4: veth1@veth0: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000 link/ether 46:df:46:1f:bf:d6 brd ff:ff:ff:ff:ff:ff
使用命令 ip link add xxx type veth peer name yyy 指定 veth pair 的名字。
3.2 ip link set xx netns yy 将 veth xx 加入到 namespace yy 中#
Copy# ip link set veth0 netns net0# ip link set veth1 netns net1## ip netns exec net0 ip addr1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 10: veth0@if11: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000 link/ether 1a:53:39:5a:26:12 brd ff:ff:ff:ff:ff:ff link-netnsid 1
3.3 给 veth pair 配上 ip 地址#
Copy# ip netns exec net0 ip link set veth0 up# ip netns exec net0 ip addr1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever inet6 ::1/128 scope host valid_lft forever preferred_lft forever 10: veth0@if11: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state LOWERLAYERDOWN group default qlen 1000 link/ether 1a:53:39:5a:26:12 brd ff:ff:ff:ff:ff:ff link-netnsid 1# ip netns exec net0 ip addr add 10.1.1.1/24 dev veth0# ip netns exec net0 ip route10.1.1.0/24 dev veth0 proto kernel scope link src 10.1.1.1 linkdown## ip netns exec net1 ip link set veth1 up# ip netns exec net1 ip addr add 10.1.1.2/24 dev veth1
可以看到，在配完 ip 之后，还自动生成了对应的路由表信息。
3.4. ping 测试两个 namespace 的连通性#
Copy# ip netns exec net0 ping 10.1.1.2PING 10.1.1.2 (10.1.1.2) 56(84) bytes of data.64 bytes from 10.1.1.2: icmp_seq=1 ttl=64 time=0.069 ms64 bytes from 10.1.1.2: icmp_seq=2 ttl=64 time=0.054 ms64 bytes from 10.1.1.2: icmp_seq=3 ttl=64 time=0.053 ms64 bytes from 10.1.1.2: icmp_seq=4 ttl=64 time=0.053 ms
Done!
4. 多个不同 namespace 之间的通信#
2 个 namespace 之间通信可以借助 veth pair ，多个 namespace 之间的通信则可以使用 bridge 来转接，不然每两个 namespace 都去配 veth pair 将会是一件麻烦的事。下面就看看如何使用 bridge 来转接。
拓扑图如下：
4.1 使用 ip link 和 brctl 创建 bridge#
通常 Linux 中和 bridge 有关的操作是使用命令 brctl (yum install -y bridge-utils ) 。但为了前后照应，这里都用 ip 相关的命令来操作。
Copy// 建立一个 bridge# ip link add br0 type bridge# ip link set dev br0 up9: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN group default qlen 1000 link/ether 42:55:ed:eb:a0:07 brd ff:ff:ff:ff:ff:ff inet6 fe80::4055:edff:feeb:a007/64 scope link valid_lft forever preferred_lft forever
4.2 创建 veth pair#
Copy//（1）创建 3 个 veth pair# ip link add type veth# ip link add type veth# ip link add type veth
4.3 将 veth pair 的一头挂到 namespace 中，一头挂到 bridge 上，并设 IP 地址#
Copy// （1）配置第 1 个 net0# ip link set dev veth1 netns net0# ip netns exec net0 ip link set dev veth1 name eth0# ip netns exec net0 ip addr add 10.0.1.1/24 dev eth0# ip netns exec net0 ip link set dev eth0 up## ip link set dev veth0 master br0# ip link set dev veth0 up// （2）配置第 2 个 net1# ip link set dev veth3 netns net1# ip netns exec net1 ip link set dev veth3 name eth0# ip netns exec net1 ip addr add 10.0.1.2/24 dev eth0# ip netns exec net1 ip link set dev eth0 up## ip link set dev veth2 master br0# ip link set dev veth2 up// （3）配置第 3 个 net2# ip link set dev veth5 netns net2# ip netns exec net2 ip link set dev veth5 name eth0# ip netns exec net2 ip addr add 10.0.1.3/24 dev eth0# ip netns exec net2 ip link set dev eth0 up# # ip link set dev veth4 master br0# ip link set dev veth4 up
这样之后，竟然通不了，经查阅 参见 ，是因为
原因是因为系统为bridge开启了iptables功能，导致所有经过br0的数据包都要受iptables里面规则的限制，而docker为了安全性（我的系统安装了 docker），将iptables里面filter表的FORWARD链的默认策略设置成了drop，于是所有不符合docker规则的数据包都不会被forward，导致你这种情况ping不通。
解决办法有两个，二选一：
关闭系统bridge的iptables功能，这样数据包转发就不受iptables影响了：echo 0 > /proc/sys/net/bridge/bridge-nf-call-iptables
为br0添加一条iptables规则，让经过br0的包能被forward：iptables -A FORWARD -i br0 -j ACCEPT
第一种方法不确定会不会影响docker，建议用第二种方法。
我采用以下方法解决：
Copyiptables -A FORWARD -i br0 -j ACCEPT
结果：
Copy# ip netns exec net0 ping -c 2 10.0.1.2PING 10.0.1.2 (10.0.1.2) 56(84) bytes of data.64 bytes from 10.0.1.2: icmp_seq=1 ttl=64 time=0.071 ms64 bytes from 10.0.1.2: icmp_seq=2 ttl=64 time=0.072 ms--- 10.0.1.2 ping statistics ---2 packets transmitted, 2 received, 0% packet loss, time 999msrtt min/avg/max/mdev = 0.071/0.071/0.072/0.008 ms# ip netns exec net0 ping -c 2 10.0.1.3PING 10.0.1.3 (10.0.1.3) 56(84) bytes of data.64 bytes from 10.0.1.3: icmp_seq=1 ttl=64 time=0.071 ms64 bytes from 10.0.1.3: icmp_seq=2 ttl=64 time=0.087 ms--- 10.0.1.3 ping statistics ---2 packets transmitted, 2 received, 0% packet loss, time 1000msrtt min/avg/max/mdev = 0.071/0.079/0.087/0.008 ms
Done!
