华为AR系列路由器实现l2tp over ipsec VPN【包括华为软件客户端与微软自带客户端两种配置方法】

http://ccieh3c.com/?p=1358

http://pan.baidu.com/s/1i5Hed5F

掌握目标

1、通过对路由器配置，实现L2TP over ipsec 配置【包括微软与华为自己软件客户端的实现】
2、掌握对客户端的设置。
3、单纯L2TP的配置方法。

一、路由器配置

1.l2tp地址池
#ip pool l2tp
gateway-list 192.168.222.1
network 192.168.222.0 mask 255.255.255.0

2.l2tp vpn配置
#interface Virtual-Template0
ppp authentication-mode chap
remote address pool l2tp
ip address 192.168.222.1 255.255.255.0
#
l2tp-group 1
undo tunnel authentication
allow l2tp virtual-template 0

3.创建l2tp用户
#local-user test password cipher %$%$’iR,%phm-R~uA@8JW5m@3dt}%$%$
local-usertest privilege level 15
local-user test service-type ppp

4.创建acl用户对流量进行IPSEC加密
acl number 3001
rule 5 permit udp source-port eq 1701

5.ipsec 配置
#
ipsec proposal 1
#
ike proposal 1
#

注：ike对等体，最好是使用v1版本的野蛮模式，开始使用的v2版本的，发现ike sa协议的第一阶段都不能建立，而且最好是把nat 穿越功能打开，因为一般的实际环境，电脑都是nat上网的
针对华为客户端的配置方法
ike peer xdhg2 v1
exchange-mode aggressive
pre-shared-key simple huawei
local-id-type name
nat traversal（nat 穿越功能开启）

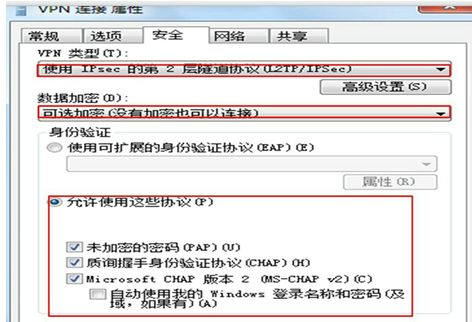

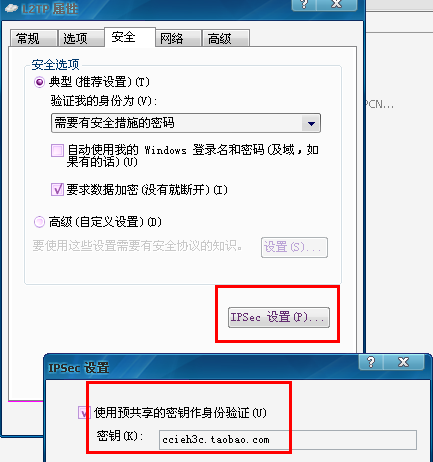

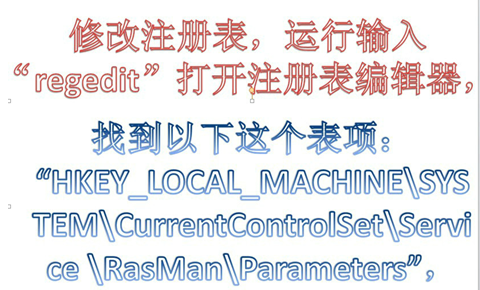

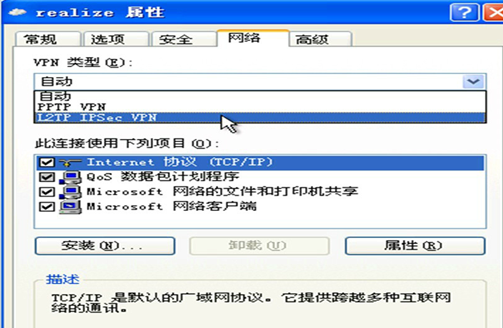

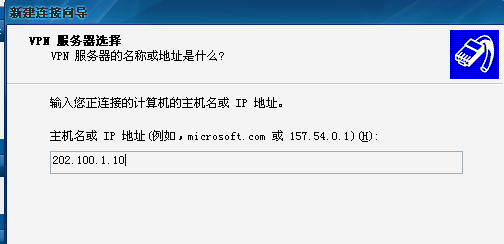

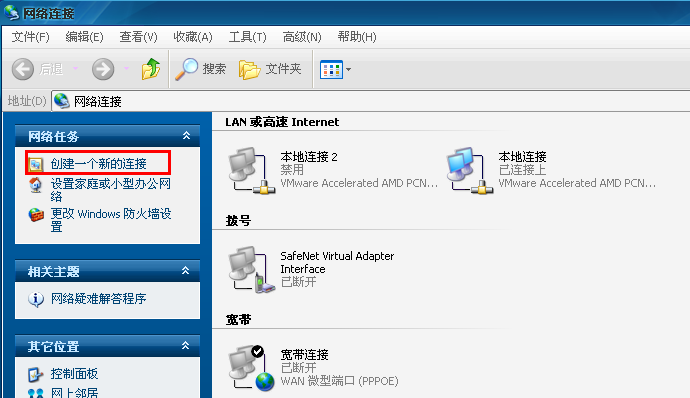

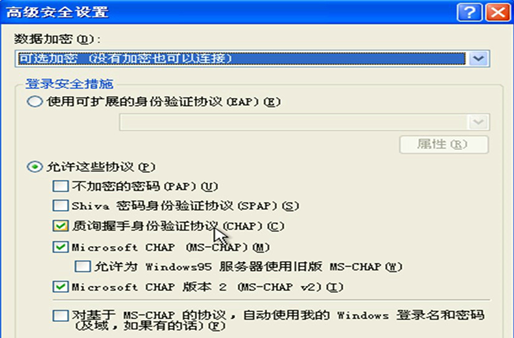

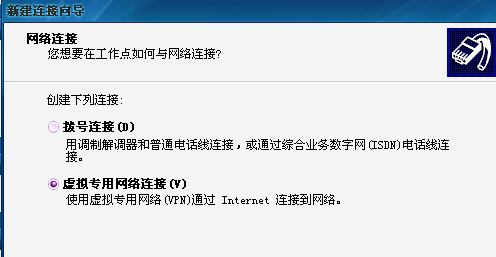

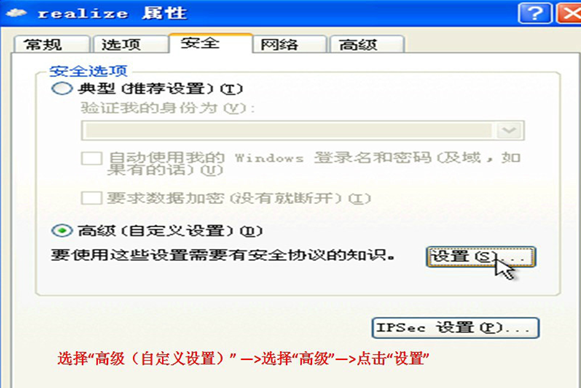

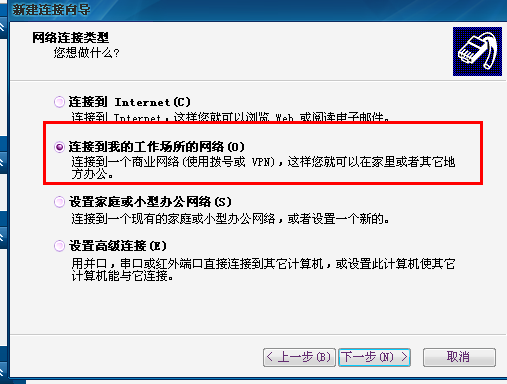

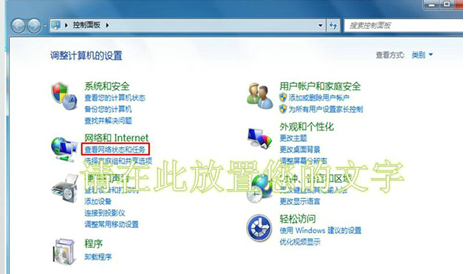

针对微软客户端配置方法
只需要pre-share-key simple huawei 以及nat traversal即可，因为微软自身默认是主模式。
#
ipsec policy-template xdhg_t 1
security acl 3001
ike-peer xdhg2
proposal 1
#
ipsec policy xdhg 1 isakmp template xdhg_t
#
6.应用ipsec policy
interface Ethernet0/0/8
tcp adjust-mss 1200
ip address X.X.X.X 255.255.255.0
ipsec policy xdhg
nat outbound 2999

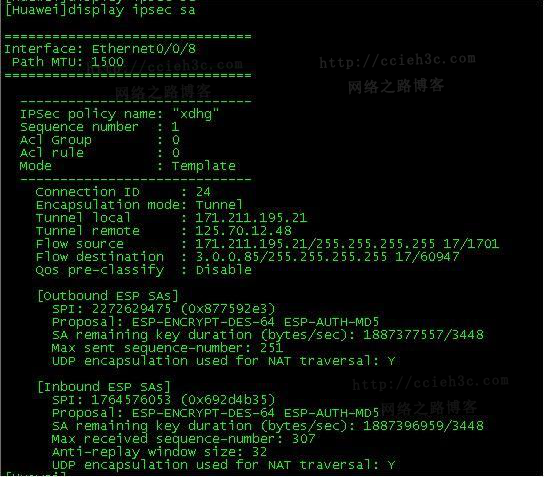

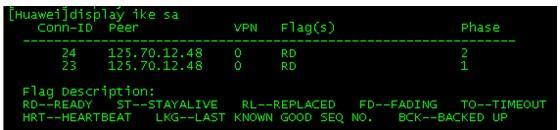

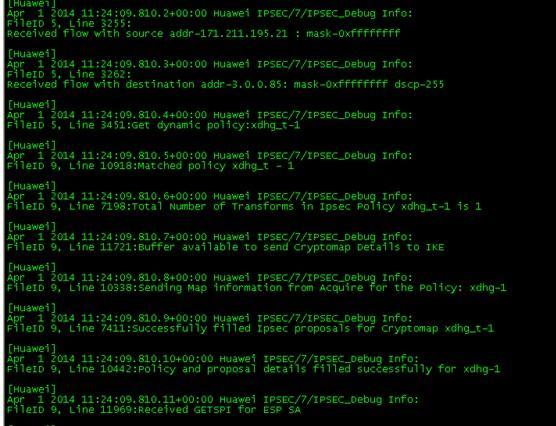

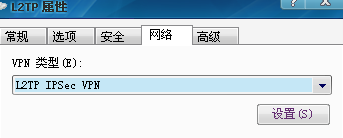

二、客服端配置

客服端是用的华为HUAWEI VPN Client_V100R001C02SPC701.exe这个软件

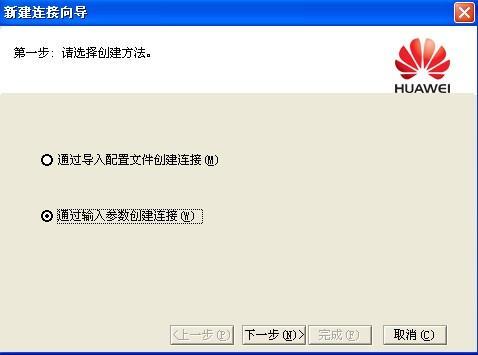

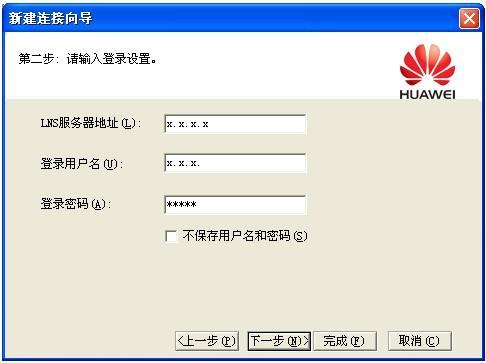

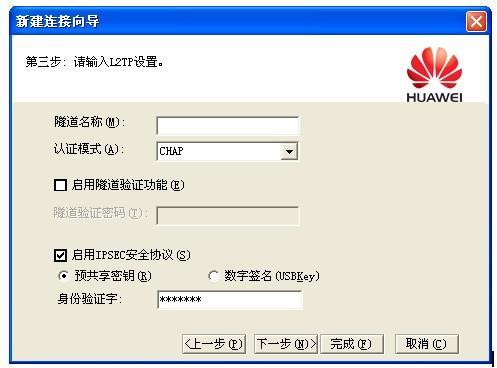

填写LNS的ip地址和L2TP vpn的帐户密码

这个了的认证模式要和#interface Virtual-Template0 # ppp authentication-mode chap 这里对应起来，勾选启用IPSEC

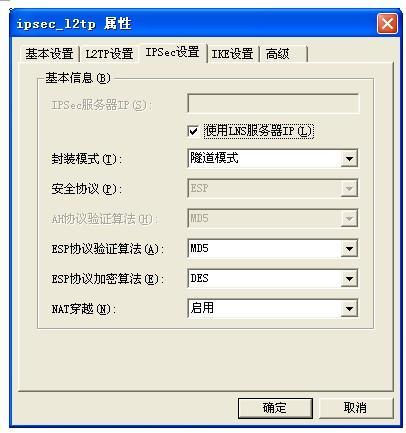

这里的配置要和使用的ipsec 提议一致，可以先查看配置在填写
display ipsec proposal name 1
IPSec proposal name: 1
Encapsulation mode: Tunnel
Transform : esp-new
ESP protocol : Authentication MD5-HMAC-96
Encryption DES

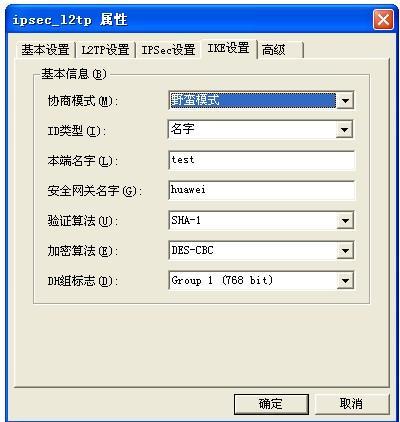

这里的配置要和使用IKE提议以及ike对等体配置一致，可以先查看配置在填写
display ike proposal number 1
——————————————-
IKE Proposal: 1
Authentication method : pre-shared
Authentication algorithm : SHA1
Encryption algorithm : DES-CBC
DH group : MODP-768
SA duration : 86400
PRF : PRF-HMAC-SHA
——————————————-
——————————————
Peer name : xdhg2
Exchange mode : aggressive on phase 1
Pre-shared-key : huawei
Local ID type : Name
DPD : Disable
DPD mode : Periodic
DPD idle time : 30
DPD retransmit interval: 15
DPD retry limit : 3
Host name :
Peer IP address :
VPN name :
Local IP address :
Local name :
Remote name :
NAT-traversal : Enable
Configured IKE version : Version one
PKI realm : NULL
Inband OCSP : Disable
——————————————

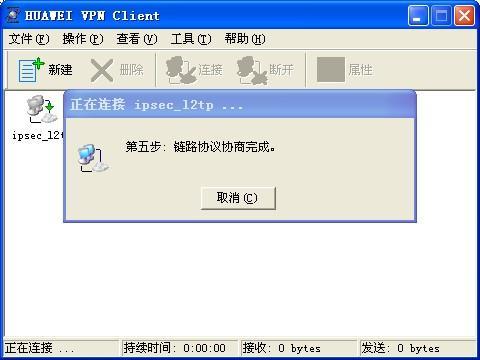

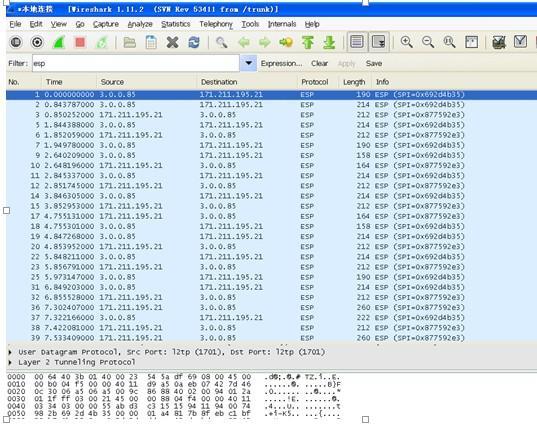

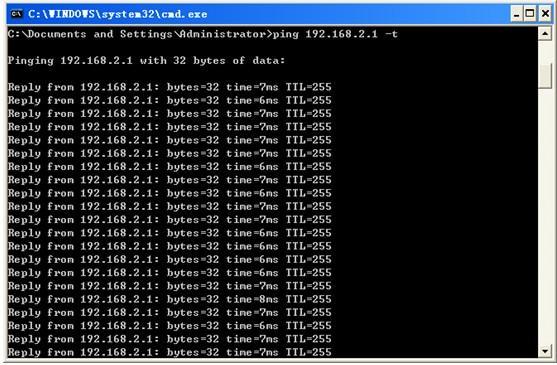

设置完了，开始拨号
