环境概括
  Centos为云服务器/家庭服务器,现需要将云服务器和公司互联网出口防火墙(本文以深信服防火墙做为案例)通过IKE V1打通两端网络(只需要一端有固定公网IP)。

步骤总结
1.安装依赖环境包
2. 下载源码包并编译安装
3. 配置两端IPSec第一二阶段配置文件
4. 放通防火墙ESP及UDP:500和UDP:4500端口
5. 开启Centos流量转发
6. 查看连接状态,测试两端网络是否正常打通
7. 后续优化

涉及软件及系统环境
安装包:strongswan-5.9.14.tar.gz
系统环境:Centos7+深信服防火墙




1. 安装依赖环境


yum install -y gcc make autoconf automake libtool pkgconfig flex \
bison gperf openssl-devel gmp-devel




2. 下载源码包并编译安装

①下载源码:

wget https://download.strongswan.org/strongswan-5.9.14.tar.gz


②解压:
tar -zxvf strongswan-5.9.14.tar.gz
③编译安装(自定义路径需要修改--prefix和--sysconfdir两个参数):
./configure --prefix=/usr/local/strongswan \
--sysconfdir=/usr/local/strongswan/config \
--enable-eap-identity \
--enable-eap-md5 \
--enable-eap-mschapv2 \
--enable-eap-tls \
--enable-eap-ttls \
--enable-eap-peap \
--enable-eap-tnc \
--enable-eap-dynamic \
--enable-xauth-eap \
--enable-nat-transport \
--enable-openssl
make && make install




3. 配置两端IPsec第一二阶段配置文件

① 配置Centos客户端

配置文件路径:

/usr/local/strongswan/config/ipsec.conf

建议修改前,先备份一份原有的配置文件

config setup
    charondebug="ike 2, cfg 2"  # 调试日志
    uniqueids=no                # 允许重复ID

conn sangfor-aggressive
    # 协议模式
    keyexchange=ikev1 # 强制IKEv1
    aggressive=yes # 启用野蛮模式
    type=tunnel # 隧道模式

    # 本地配置
    left=%any # 动态IP适用
    leftsubnet=192.168.246.128/32   # 本地子网
    leftid=@ddsh.vpn.com       # 本地标识(两端配置需一致)

    # 对端配置
    right=1.2.6.1           # 对端公网IP
    rightsubnet=172.16.0.0/24     # 对端内网
    rightid=@test.vpn.com         # 对端标识

    # 第一阶段参数
    ike=aes256-sha256-modp1024 # 加密/HASH/DH组
    ikelifetime=86400s # SA生命周期

    # 第二阶段参数
    esp=aes256-sha1 # ESP加密组合
    lifetime=3600s # IPSec SA超时
    authby=secret # 预共享密钥(指定为文件)
    auto=start # 自动发起连接
#编辑预共享密钥文件
vi /usr/local/strongswan/conf/ipsec.secrets
# ipsec.secrets - strongSwan IPsec secrets file
1.2.6.1 @test : PSK "test@1234."

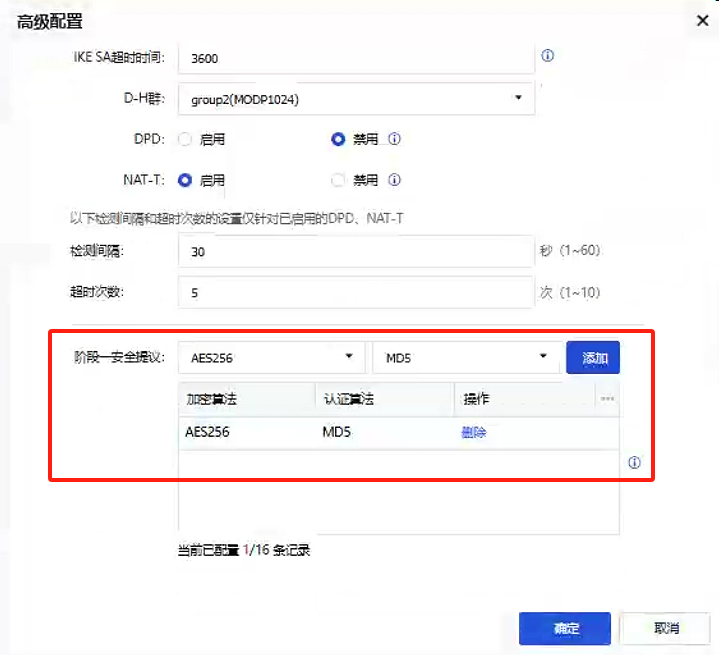

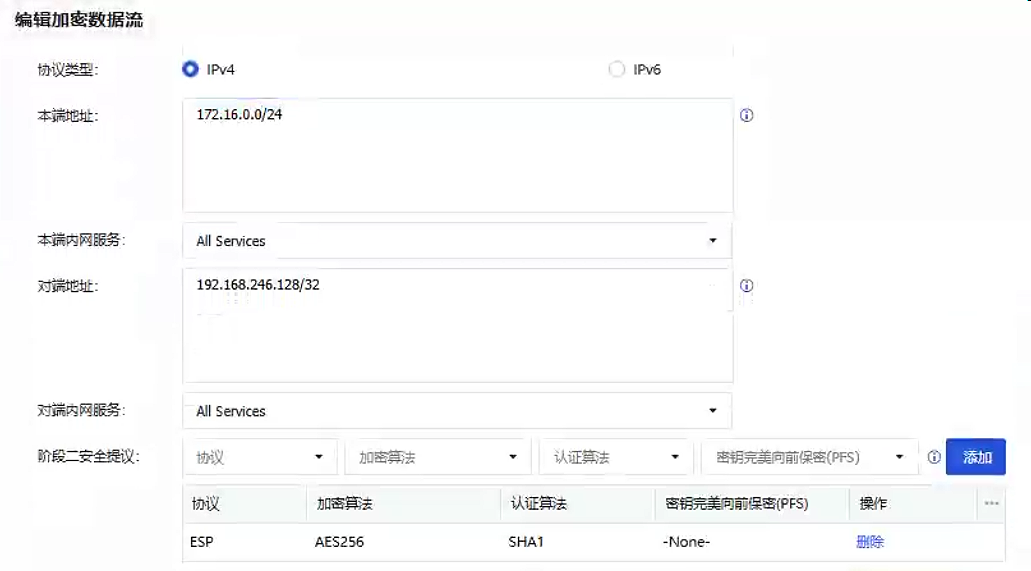

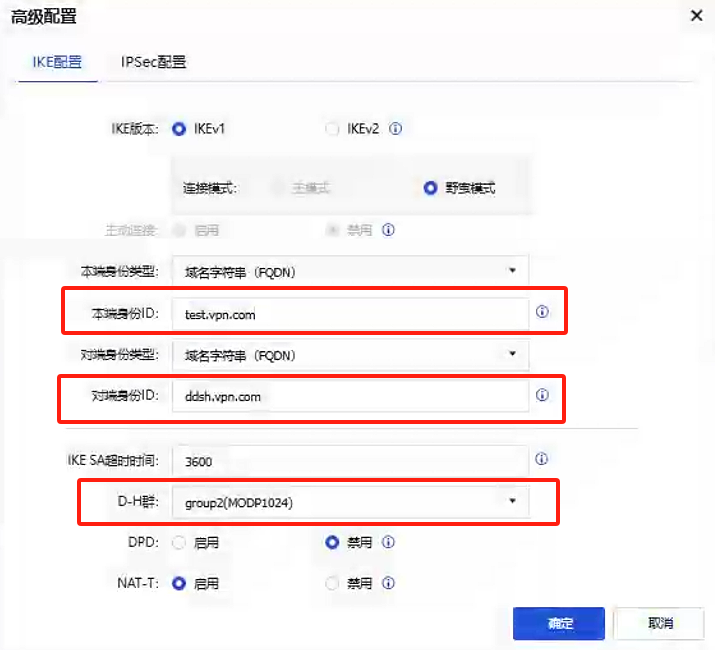

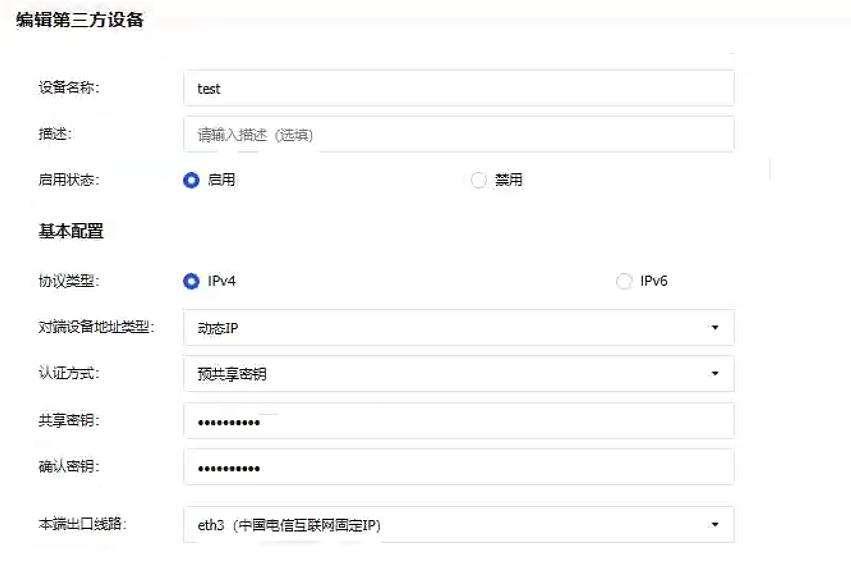

② 配置深信服防火墙





4. 放通防火墙规则


#添加防火墙端口规则
firewall-cmd --zone=public --add-protocol=esp --permanent
firewall-cmd --zone=public --add-port=500/udp --permanent
firewall-cmd --zone=public --add-port=4500/udp --permanent

#重载防火墙规则
firewall-cmd –reload

#确定开放端口列表
firewall-cmd --zone=public --list-ports




5. 开启Centos流量转发


# 临时开启流量转发
echo 1 > /proc/sys/net/ipv4/ip_forward

# 永久开启流量转发
1. 打开/etc/sysctl.conf
vi /etc/sysctl.conf
2. 文件中添加如下配置
net.ipv4.ip_forward = 1

# 生效配置
sysctl -p




6. 查看连接状态及测试两端网络是否打通

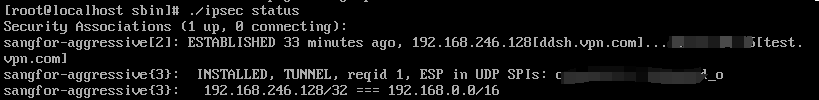

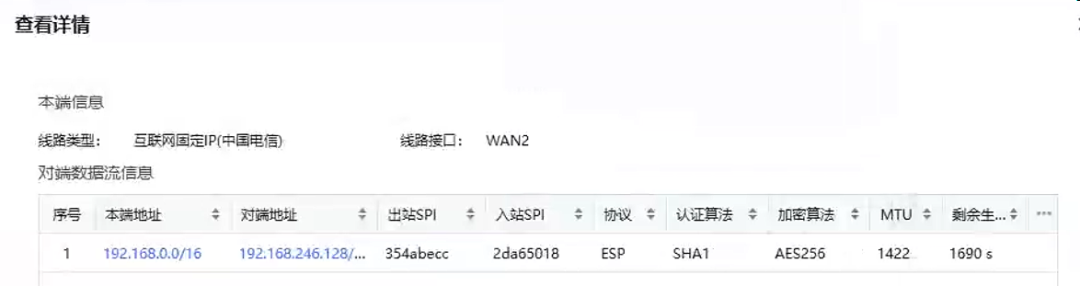

# 查看连接状态

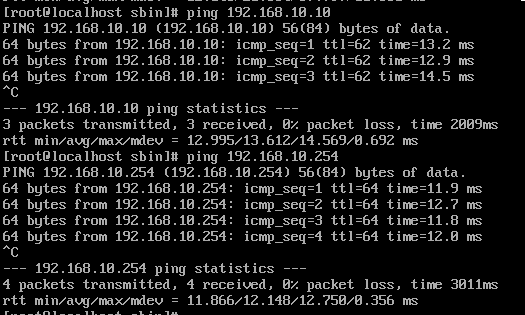

# 测试网络联通性





7. 后续优化


# 通过systemctl进行服务管理

/usr/lib/systemd/system/目录下增加一个strongswan.service,内容如下
[Unit]
Description=strongSwan IPsec IKEv1/IKEv2 daemon
After=syslog.target network.target

[Service]

Type=forking
ExecStart=/usr/local/strongswan/sbin/ipsec start
ExecStop=/usr/local/strongswan/sbin/ipsec stop
ExecReload=/usr/local/strongswan/sbin/ipsec reload
Restart=on-failure
RestartSec=5s

[Install]

WantedBy=multi-user.target

# 增加开机启动

生效systemctl文件:
systemctl daemon-reload
启动服务:
systemctl start strongswan
设置开机启动:
systemctl enable strongswan
