U-Boot 刷机方法大全

1楼： OpenWrt + SSH 刷机方法
2楼： U-Boot + TTL 刷机方法
3楼：使用 HFS 上传文件 (配合1楼方法)

OpenWrt + SSH 刷机方法

如果要刷 U-Boot，则必须事先刷入解锁 u-boot 分区的 OpenWrt 固件。

准备工具：
PuTTY: http://www.chiark.greenend.org.uk/~sgtatham/putty/download.html
WinSCP: http://winscp.net/eng/download.php
u-boot下载地址 ftp://ftp.denx.de/pub/u-boot/ http://www.denx.de/en/Software/WebHome

PuTTY 可以作为 SSH 客户端，登录路由器的 Shell 环境，以执行各种命令。
WinSCP 是一个图形化的 SCP 协议 (基于 SSH 的文件传输协议) 客户端，用于本地和路由的文件传输。

设置 OpenWrt 管理密码 (root 密码)：
只有设置了 root 密码，才能使用 SSH 协议工具。
如果已经设置了密码，请跳过这一步。

以下步骤任选一个就行

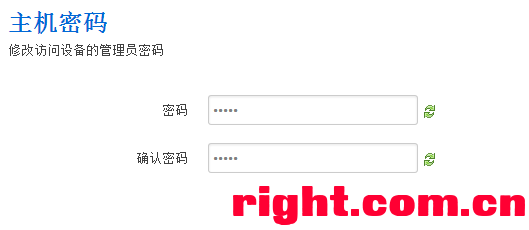

1. 在 LuCI 里设置管理员密码（针对有 LuCI 的固件）：
[系统] → [管理权]

2. 使用 telnet 登录路由设置密码（针对没有 LuCI 的固件）：
telnet 协议是一种类似于 SSH 的协议，只是它不经过加密，因此在外网环境中不太安全。
OpenWrt 只有在未设置 root 密码时，才能使用 telnet 协议。

PC [开始]→[所有程序]→[附件]→[命令提示符]
或
Win + R 组合键→输入 cmd→回车

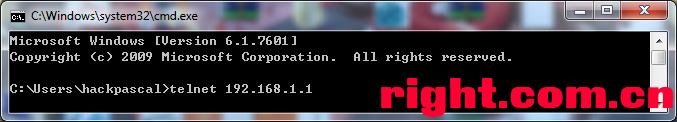

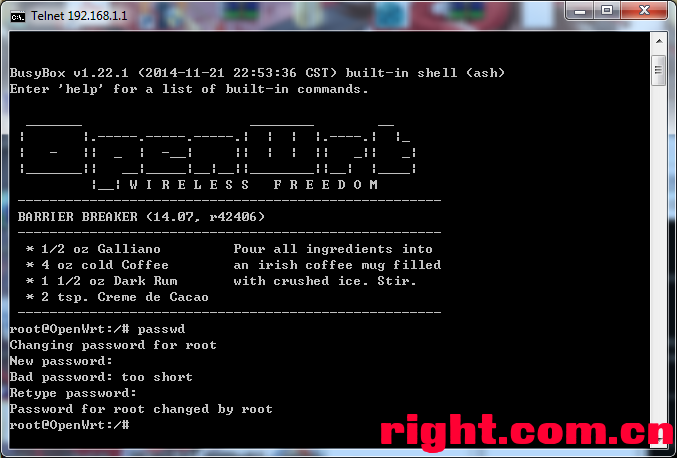

输入 telnet <路由IP地址>

输入 passwd，回车
输入两次密码，分别以回车结束。
注意：输入密码时，密码不会显示，直接输入即可。

使用 WinSCP 传输要刷入的文件 (以 U-Boot 为例)：

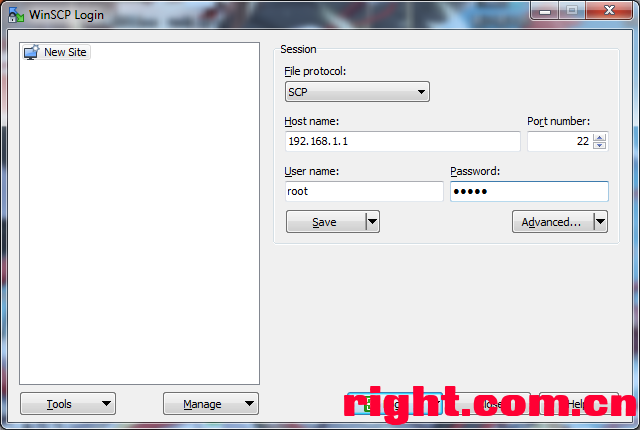

打开 WinSCP
File Protocol 选择 SCP
Host name 填入路由器 IP 地址
User name 填入 root
Password 填入 root 的密码

单击 [Login]

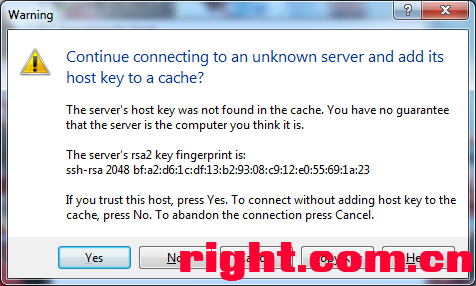

如果是第一次使用 WinSCP 登录路由，那么 WinSCP 会弹出如下对话框：
其大意是第一次连接此主机，其 RSA 指纹 Key 未被登记，是否要信任此主机
这里单击 Yes，以确认信任此路由。

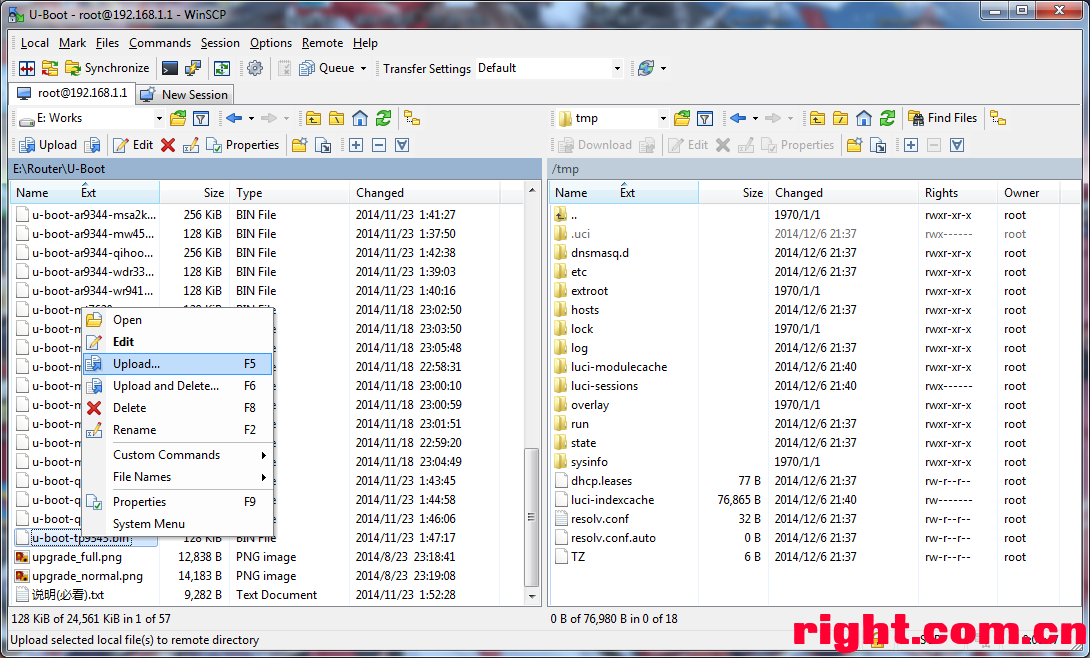

WinSCP 主界面
左侧切换到要上传的文件的目录
右侧切换到 /tmp 目录
选择 /tmp 目录的原因是：/tmp 目录挂载于内存中，而且容量较大，这样刷写固件时不会跟 Flash 产生冲突。

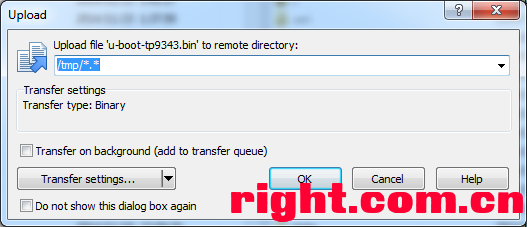

选择要上传的文件，右键菜单选择 [Upload]

直接单击 [OK] 继续
文件即可上传到路由中。

使用 PuTTY 登录路由：

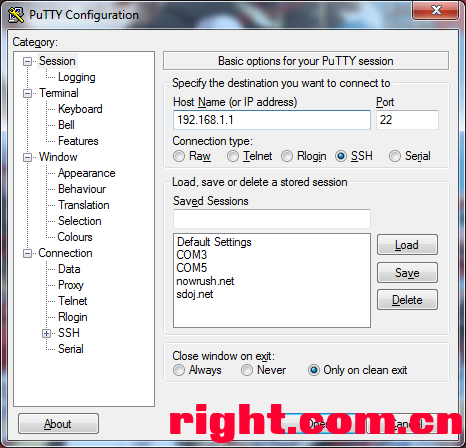

打开 PuTTY
Host Name 填入路由器 IP 地址
Connection type 选择 SSH (默认)

单击 [Open]

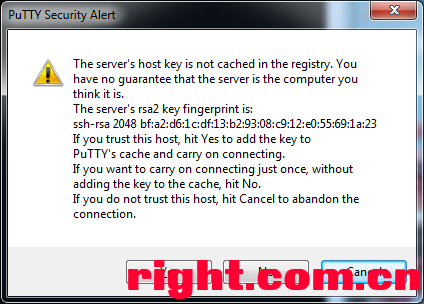

跟 WinSCP 一样，如果是第一次使用 PuTTY 登录路由，那么会有如下提示：
单击 [Yes] 即可。

然后 PuTTY 会要求输入用户名和密码：
用户名填入 root
密码填入 root 密码。这里一样在输入密码时不会显示。

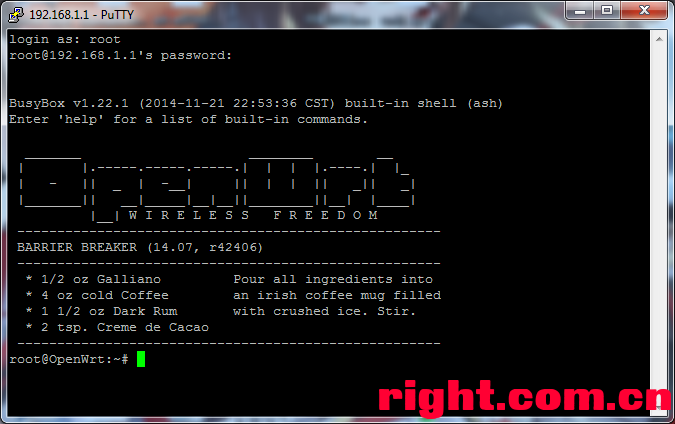

如果用户名密码无误，就会进入 Shell 环境。

输入 cd /tmp 命令进入 /tmp 目录。
输入 mtd write <文件名> <mtd分区名> 命令以进行刷机操作

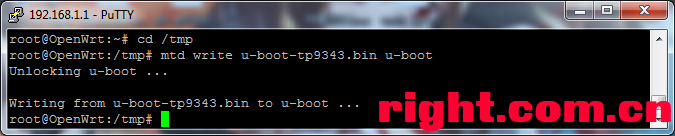

下图是以刷入 U-Boot 为例的：

有些教程会在 mtd 命令后加入 -r 参数，此参数的意思为刷写完成后立即重启路由
但这里不建议这么做，因为一旦刷机文件选错，这里还有补救的机会。

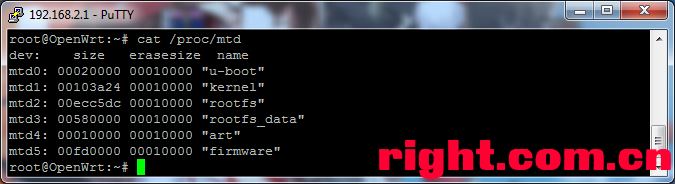

关于获取 MTD 分区名：
运行 cat /proc/mtd 命令即可查看

本帖最后由 hackpascal 于 2014-12-11 23:33 编辑

U-Boot + TTL 刷机方法

此方法适用于任何 U-Boot。

准备工具：
PuTTY: http://www.chiark.greenend.org.uk/~sgtatham/putty/download.html
TFTPd32: http://tftpd32.jounin.net/tftpd32_download.html

TFTPd32 是一个 TFTP 协议 (简单文件传输协议) 的服务端，用于向 U-Boot 传输文件。

使用 PuTTY 通过串口进入 U-Boot 命令行模式：
这里请自行查找相关资料

设置 PC 网络参数：
需要设置本机网卡的IP地址为静态IP，才能通过 U-Boot 传输数据

1. 查看 U-Boot 中的 IP 地址信息：

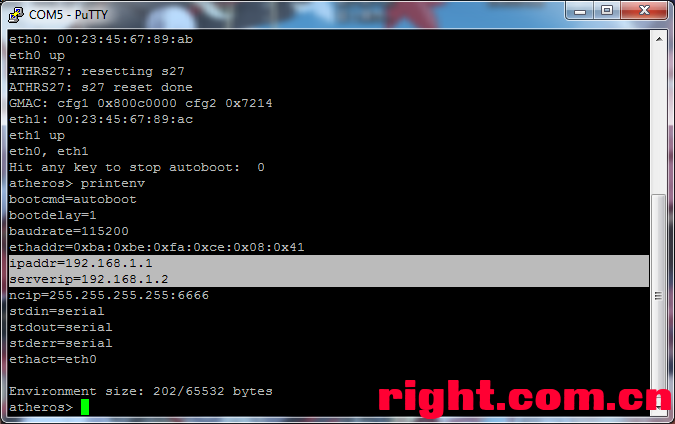

在 U-Boot 命令行中运行 printenv 命令

ipaddr 表示 U-Boot 即路由使用的 IP 地址
serverip 表示服务器即 PC 机使用的 IP 地址

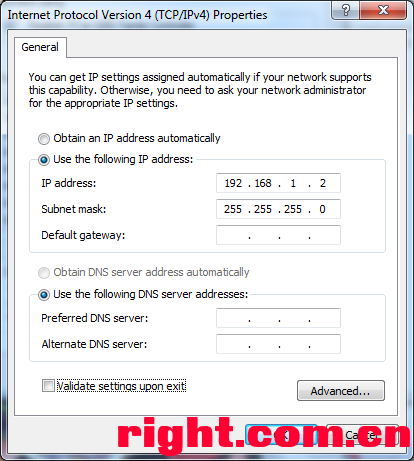

这里需要将本机IP改为 serverip 的 IP 地址

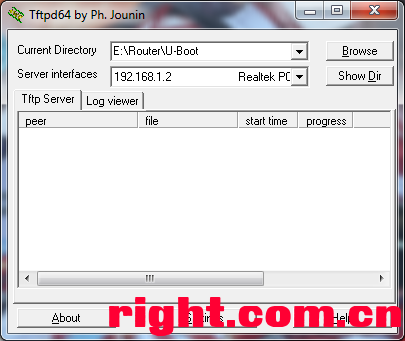

设置 TFTP 服务器参数：
打开 TFTPd32
Current Directory 选择要上传文件的目录
Server interfaces 选择本机跟路由相连的网卡 (参考刚才设置的 IP 地址)

在 U-Boot 中使用 tftpboot 命令获取文件：
tftpboot 命令用于向 TFTP 服务器请求文件，并存入内存
tftpboot 命令在无歧义的情况下可简写为 tftp

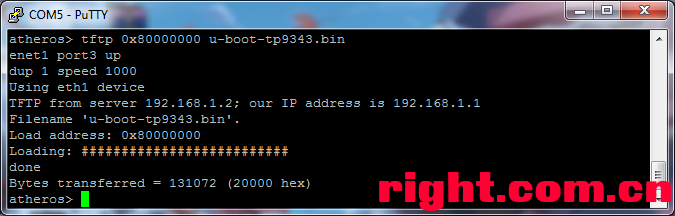

tftp <内存地址> <文件名>

在 MIPS 架构下内存地址从 0x80000000 开始，一般也选择 0x80000000，因为这样可以尽可能使用更多的内存

文件传输成功的标志为 Loading: 后出现一连串 #
其中可能出现 checksum bad 的提示，这不影响数据传输。
如果每隔10s出现一个T，则表明通信超时，此时需要检查网络连接情况及IP地址是否正确。

Bytes transferred = 后面的第一个数字为传输的数据字节数，10进制；括号里的为对应的16进制大小，后面会用到16进制的大小。

在 U-Boot 中擦除 Flash：
任何一种 Flash 都有一个擦除块大小，擦除大小必须为此大小的整数倍，如果不是，则要进行对齐。

例如：
SPI Flash 的常见擦除块大小为 64KB，其字节数的16进制为 0x10000
如果擦除大小为 0x30000 (192KB)，则此大小为 0x10000 的整数倍，是对齐的；
如果擦出大小为 0x12345 (72KB)，则此大小未对齐，需要使用比它大但又最接近的是 0x10000 倍数的大小，即 0x20000 (128KB)。

erase <flash地址> +<擦除大小>

其中 Flash 地址在不同的芯片下有所不同，会在后文列出

以在 TP-LINK 路由中刷入 U-Boot 为例：

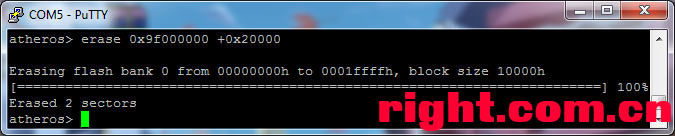

erase 0x9f000000 +0x20000

在 U-Boot 向 Flash 写入数据：
向 Flash 写入数据的大小可以是任意正整数

cp.b <源地址> <目的地址> <长度>

其中
cp.b 表示以字节为单位进行写入
源地址为通过 tftpboot 命令获取的文件数据的存放地址
目的地址为 Flash 地址
长度为通过 tftpboot 命令获取的文件的大小，16进制表示，带0x前缀

以在 TP-LINK 路由中刷入 U-Boot 为例：

cp.b 0x80000000 0x9f000000 0x20000

常见路由固件各成分的起始地址及大小：

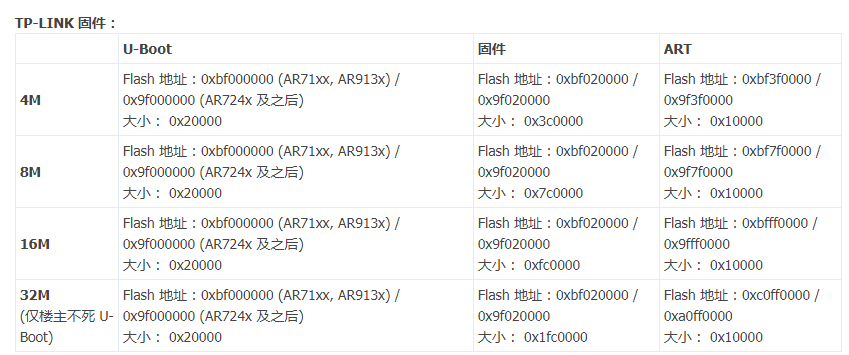

TP-LINK 固件：
U-Boot固件ART4MFlash 地址：0xbf000000 (AR71xx, AR913x) / 0x9f000000 (AR724x 及之后)大小： 0x20000Flash 地址：0xbf020000 / 0x9f020000大小： 0x3c0000Flash 地址：0xbf3f0000 / 0x9f3f0000大小： 0x100008MFlash 地址：0xbf000000 (AR71xx, AR913x) / 0x9f000000 (AR724x 及之后)大小： 0x20000Flash 地址：0xbf020000 / 0x9f020000大小： 0x7c0000Flash 地址：0xbf7f0000 / 0x9f7f0000大小： 0x1000016MFlash 地址：0xbf000000 (AR71xx, AR913x) / 0x9f000000 (AR724x 及之后)大小： 0x20000Flash 地址：0xbf020000 / 0x9f020000大小： 0xfc0000Flash 地址：0xbfff0000 / 0x9fff0000大小： 0x1000032M(仅楼主不死 U-Boot)Flash 地址：0xbf000000 (AR71xx, AR913x) / 0x9f000000 (AR724x 及之后)大小： 0x20000Flash 地址：0xbf020000 / 0x9f020000大小： 0x1fc0000Flash 地址：0xc0ff0000 / 0xa0ff0000大小： 0x10000

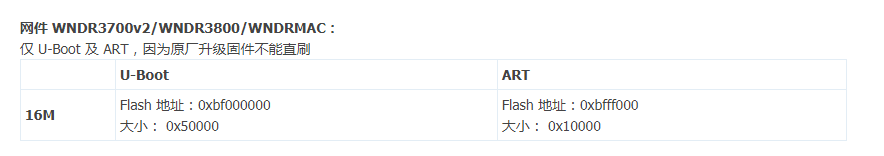

网件 WNDR3700v2/WNDR3800/WNDRMAC：

仅 U-Boot 及 ART，因为原厂升级固件不能直刷
U-BootART16MFlash 地址：0xbf000000大小： 0x50000Flash 地址：0xbfff000大小： 0x10000

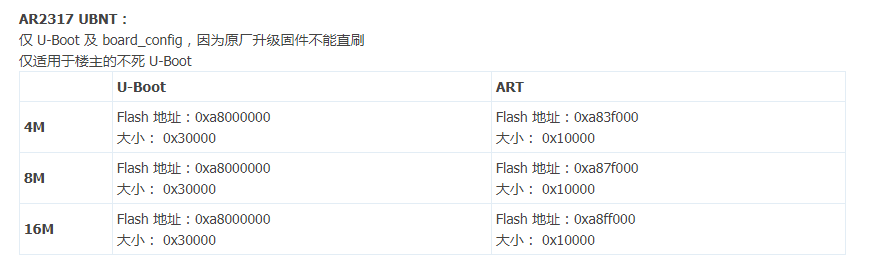

AR2317 UBNT：
仅 U-Boot 及 board_config，因为原厂升级固件不能直刷
仅适用于楼主的不死 U-Boot
U-BootART4MFlash 地址：0xa8000000大小： 0x30000Flash 地址：0xa83f000大小： 0x100008MFlash 地址：0xa8000000大小： 0x30000Flash 地址：0xa87f000大小： 0x1000016MFlash 地址：0xa8000000大小： 0x30000Flash 地址：0xa8ff000大小： 0x10000

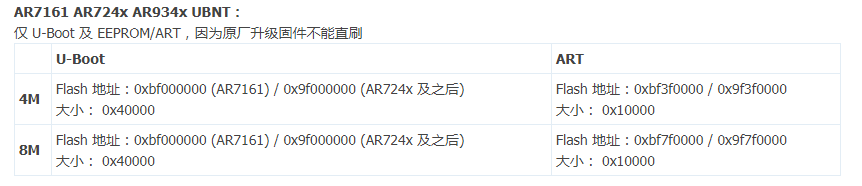

AR7161 AR724x AR934x UBNT：
仅 U-Boot 及 EEPROM/ART，因为原厂升级固件不能直刷
U-BootART4MFlash 地址：0xbf000000 (AR7161) / 0x9f000000 (AR724x 及之后)大小： 0x40000Flash 地址：0xbf3f0000 / 0x9f3f0000大小： 0x100008MFlash 地址：0xbf000000 (AR7161) / 0x9f000000 (AR724x 及之后)大小： 0x40000Flash 地址：0xbf7f0000 / 0x9f7f0000大小： 0x10000

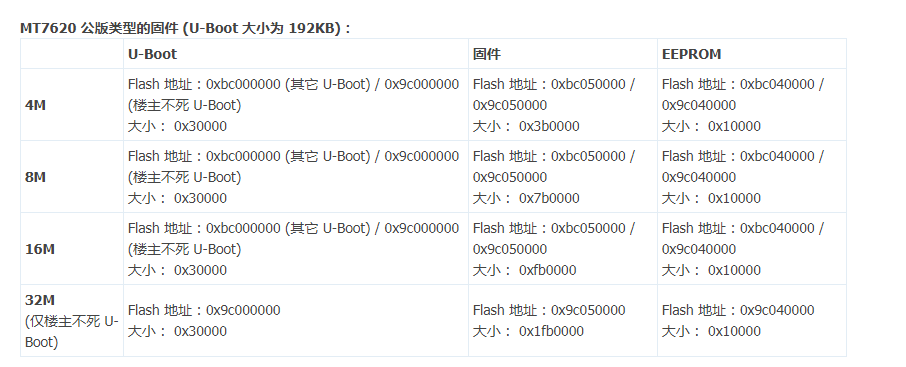

MT7620 公版类型的固件 (U-Boot 大小为 192KB)：

U-Boot固件EEPROM4MFlash 地址：0xbc000000 (其它 U-Boot) / 0x9c000000 (楼主不死 U-Boot)大小： 0x30000Flash 地址：0xbc050000 / 0x9c050000大小： 0x3b0000Flash 地址：0xbc040000 / 0x9c040000大小： 0x100008MFlash 地址：0xbc000000 (其它 U-Boot) / 0x9c000000 (楼主不死 U-Boot)大小： 0x30000Flash 地址：0xbc050000 / 0x9c050000大小： 0x7b0000Flash 地址：0xbc040000 / 0x9c040000大小： 0x1000016MFlash 地址：0xbc000000 (其它 U-Boot) / 0x9c000000 (楼主不死 U-Boot)大小： 0x30000Flash 地址：0xbc050000 / 0x9c050000大小： 0xfb0000Flash 地址：0xbc040000 / 0x9c040000大小： 0x1000032M(仅楼主不死 U-Boot)Flash 地址：0x9c000000大小： 0x30000Flash 地址：0x9c050000大小： 0x1fb0000Flash 地址：0x9c040000大小： 0x10000

使用 HFS 上传文件
如果觉得使用 WinSCP 上传文件比较麻烦，那么可以考虑 HTTP 方式上传文件，即将PC设置为 HTTP 服务器，在路由上下载文件。
如果PC上已经搭建有 HTTP 服务器，那么可以直接将要上传的文件存放于 HTTP 根目录，再在路由上通过 wget 命令来下载。

准备工具：
HFS: http://www.rejetto.com/hfs/?f=dl

HFS 是一个轻量级的 HTTP 文件服务器 (HTTP File Server)

配置 HFS：
配置 HFS 很简单，只需指定监听 IP 地址和要下载的文件。

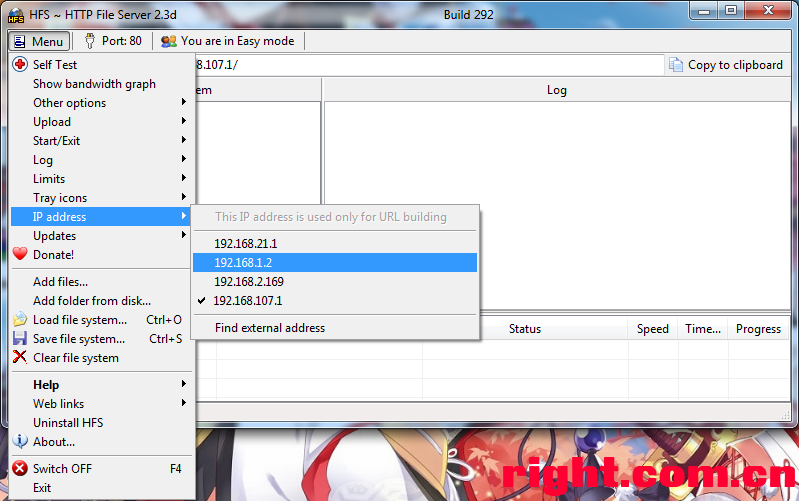

[Menu]→[IP address] 选择本机网卡的 IP 地址

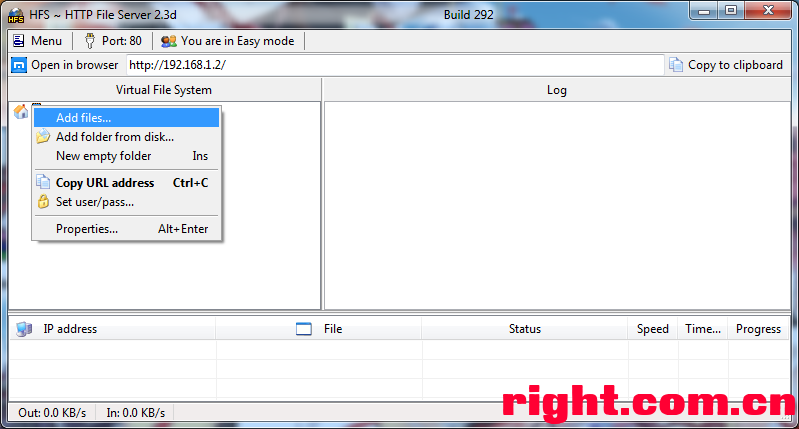

左侧 Virtual File System 里右键菜单，Add files...，选择要上传的文件。

路由里下载文件：
参考1楼的方法，使用 SSH 或 telnet 进入路由
执行 cd /tmp 进入 /tmp 目录

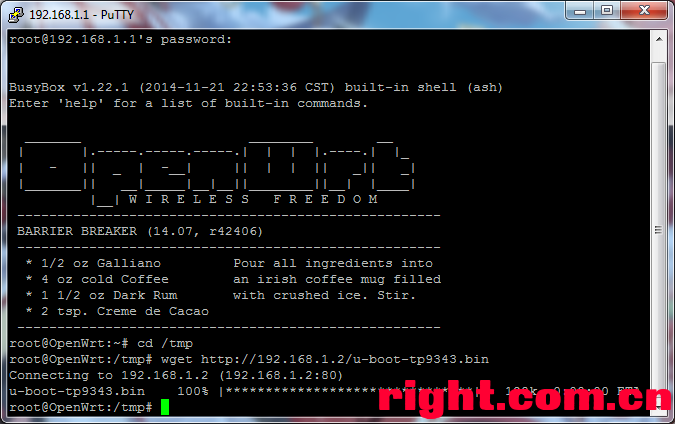

执行 wget http://<HFS的监听IP地址>/<文件名> 以下载文件

如：
wget http://192.168.1.2/u-boot-tp9343.bin

之后的操作同1楼的方法。
