WireGuard 利用内核空间处理来提升性能（更高吞吐和更低延迟），同时避免了不必要的内核和用户空间频繁上下文切换开销。在 Linux 5.6 将 WireGuard 合并入上游之后， OpenVPN 无论做什么，也无法逆转大部队向 WireGuard 迁移之大趋势，所谓历史之潮流。

不要再跟我提 OpenVPN 了，你们农村人才用 OpenVPN，我们城里人早就换上了 WireGuard！（此处只是开个玩笑，别当真哈?）

言归正传，我在 上篇文章中介绍了 Netmaker 的工作原理和功能解读，本篇文章将会介绍如何使用 Netmaker 来配置 WireGuard 全互联模式。

此前我单独用了整篇文章来给大家介绍 Netmaker 是个什么东西，它的架构和工作原理是什么，以及如何部署 Netmaker。所有的这些内容都是为了今天的文章做铺垫，本文要讲的内容才是真正的杀手锏。假定你已经通读了我的 上一篇文章，并且按照文中所述步骤部署好了 Netmaker。如果你还没有做好这些准备工作，建议先去准备一下，再来阅读本篇文章。

好，我们已经部署好了 Netmaker，但它只负责存储和管理各个节点的 WireGuard 配置和状态信息，真正的主角还是通过 WireGuard 私有网络进行通信的节点。节点通常是运行 Linux 的服务器，它需要安装 netclient 和 WireGuard。这个节点会通过 WireGuard 私有网络和其他所有节点相连。一但节点被添加到私有网络中，Netmaker 管理员就可以操控该节点的配置。

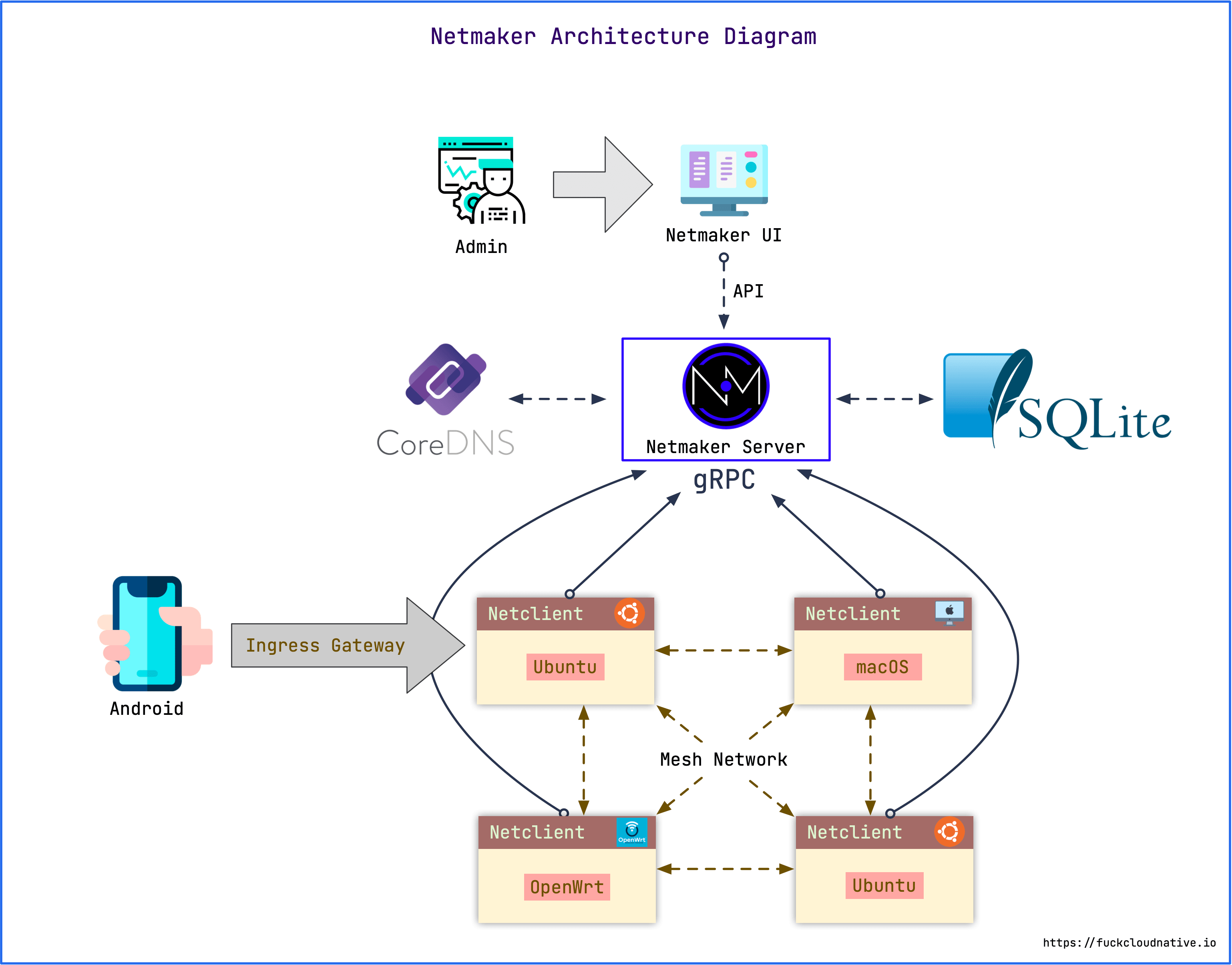

光说不练假把式，为了让大家更容易带入，咱们还是来模拟一下实际场景。假设我有 4 个不同的节点，这 4 个节点的操作系统分别是 Ubuntu、macOS、OpenWrt 和 Android，且分别处于不同的局域网中，即每个节点的公网出口都不同。先来看下架构图：


图片描述: 202111061845425.png


创建网络#

加入节点之前，需要先在 Netmaker 中创建一个网络。一般我们会将这个新创建的网络命名为 default，但我的环境中已经存在了该网络，所以我将重新创建一个网络为大家演示。

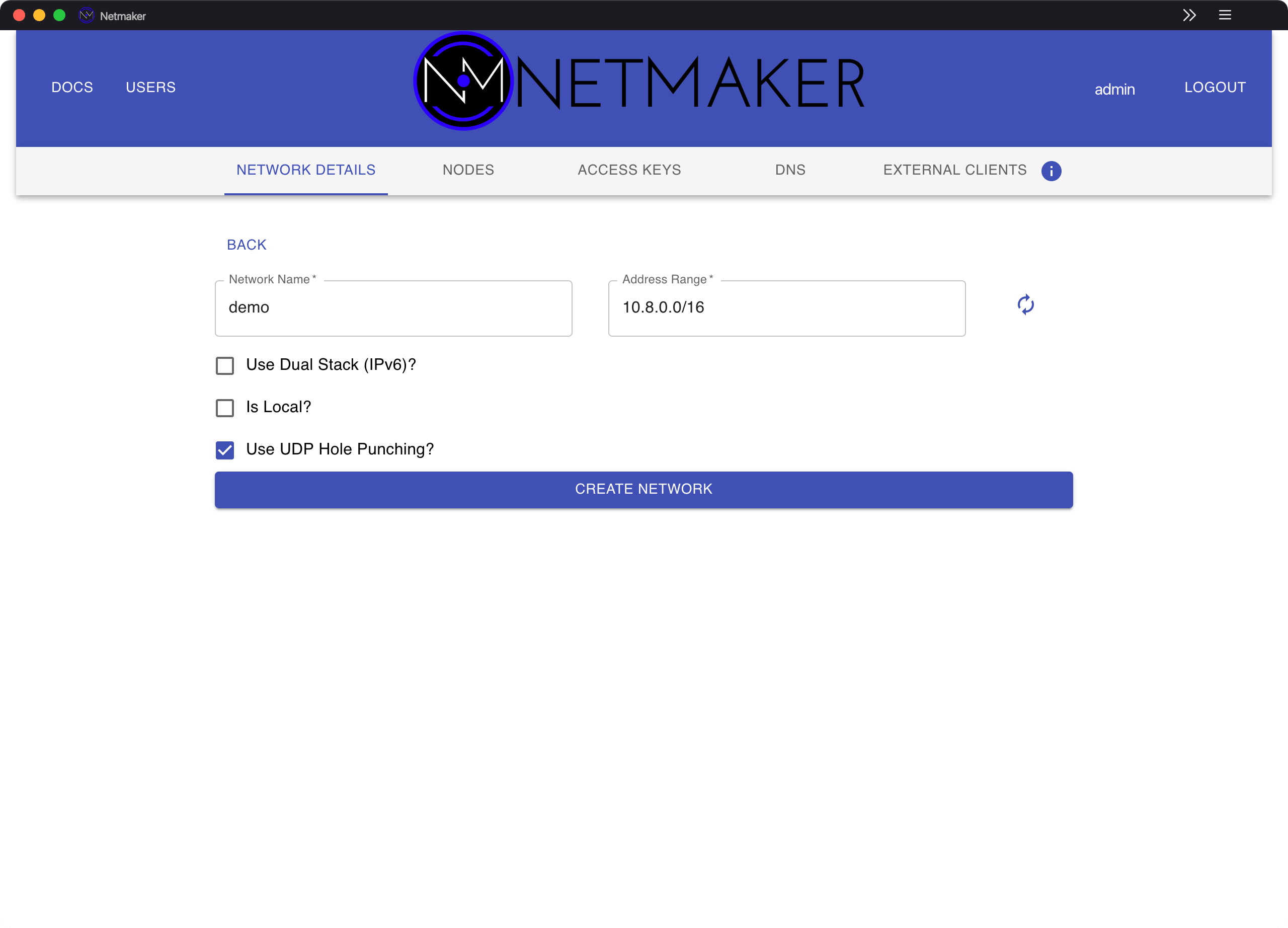

先创建一个网络，命名为 demo。


图片描述: 202111061929782.png

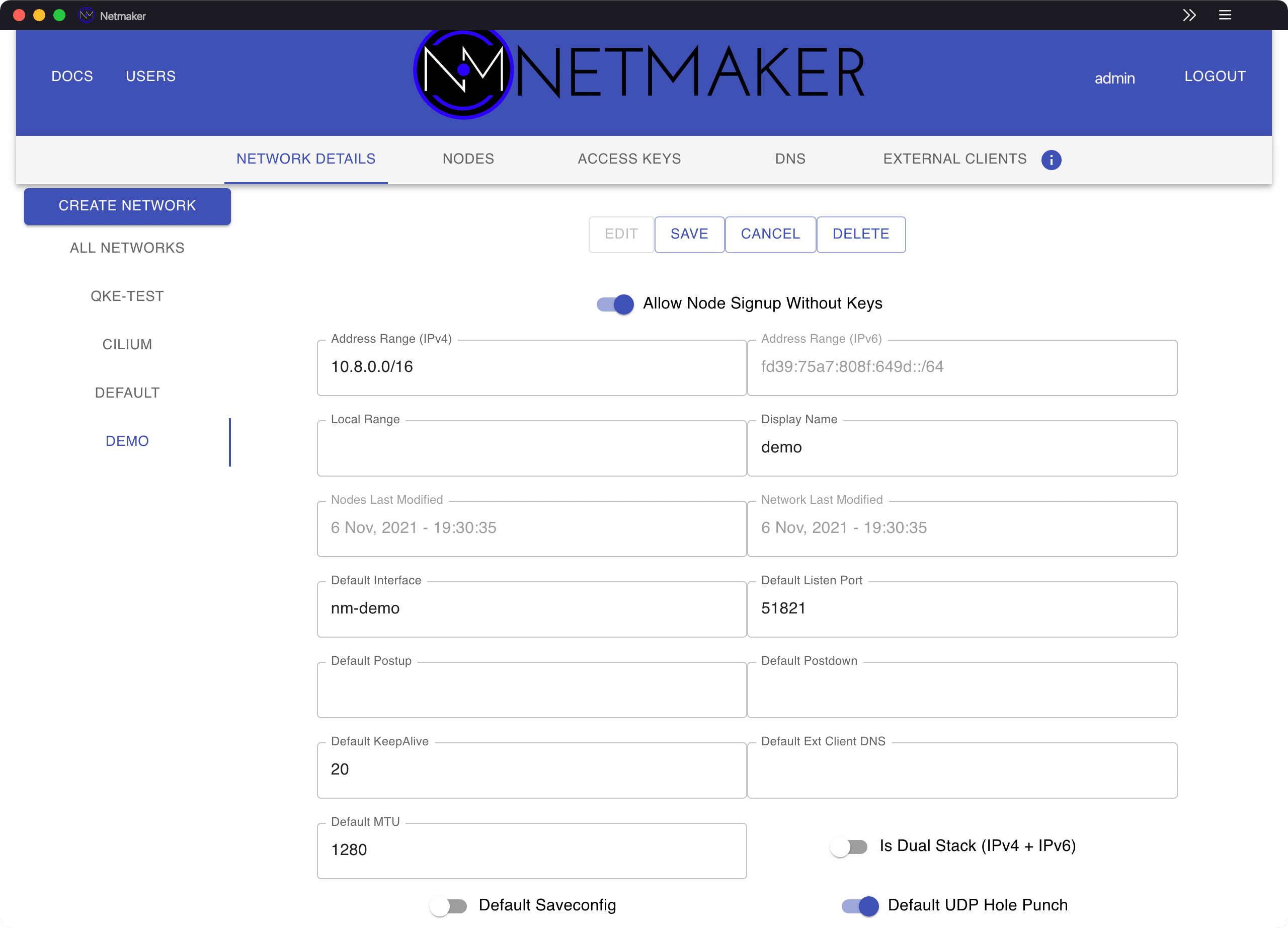

创建完成后，还可以继续修改该网络的相关元数据，比如允许节点在不使用秘钥的情况下加入 VPN 网络。


图片描述: 202111062158090.png


加入节点#

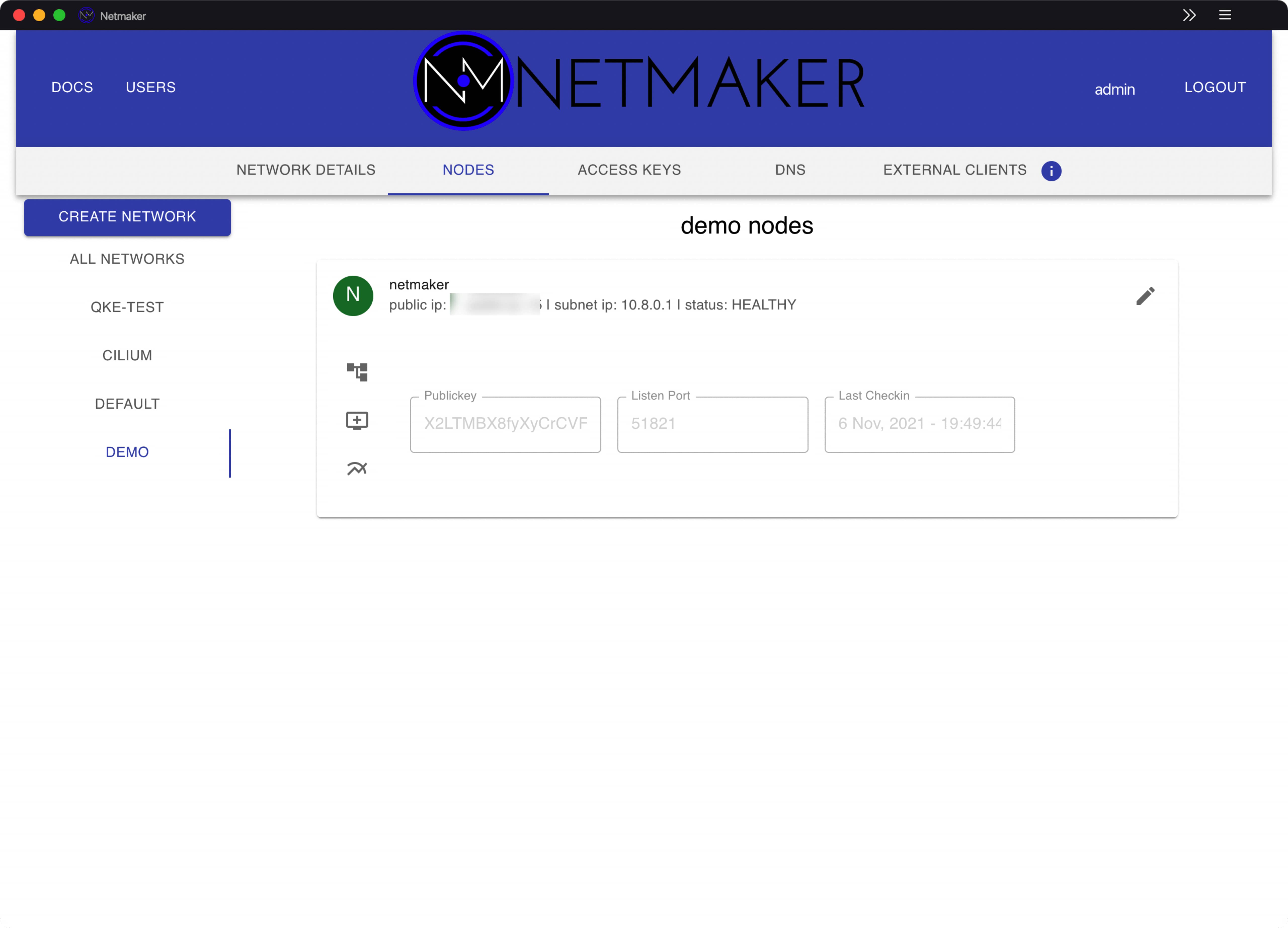

如果部署 Netmaker 时开启了环境变量 CLIENT_MODE: "on"，Netmaker 就会将自身所在的主机也作为一个网络节点，名字默认为 netmaker。


图片描述: 202111062215376.jpg


其他节点的加入流程也很简单，但不同的操作系统又不尽相同。

Ubuntu#

常规的 Linux 发行版最简单，直接下载二进制文件，赋予可执行权限。

$ wget https://github.com/gravitl/netmaker/releases/download/latest/netclient $ chmod +x netclient

然后执行下面的命令将节点加入网络。

$ ./netclient join --dnson no --name <HOSTNAME> --network demo --apiserver <Netmaker_IP>:8081 --grpcserver <Netmaker_IP>:50051

  • 将 <HOSTNAME> 替换成你的节点名称，你也可以设置成别的名字。

  • 将 <Netmaker_IP> 替换为 Netmaker Server 的公网 IP。

到 Netmaker UI 中批准加入节点的请求。


图片描述: 202111062216547.webp

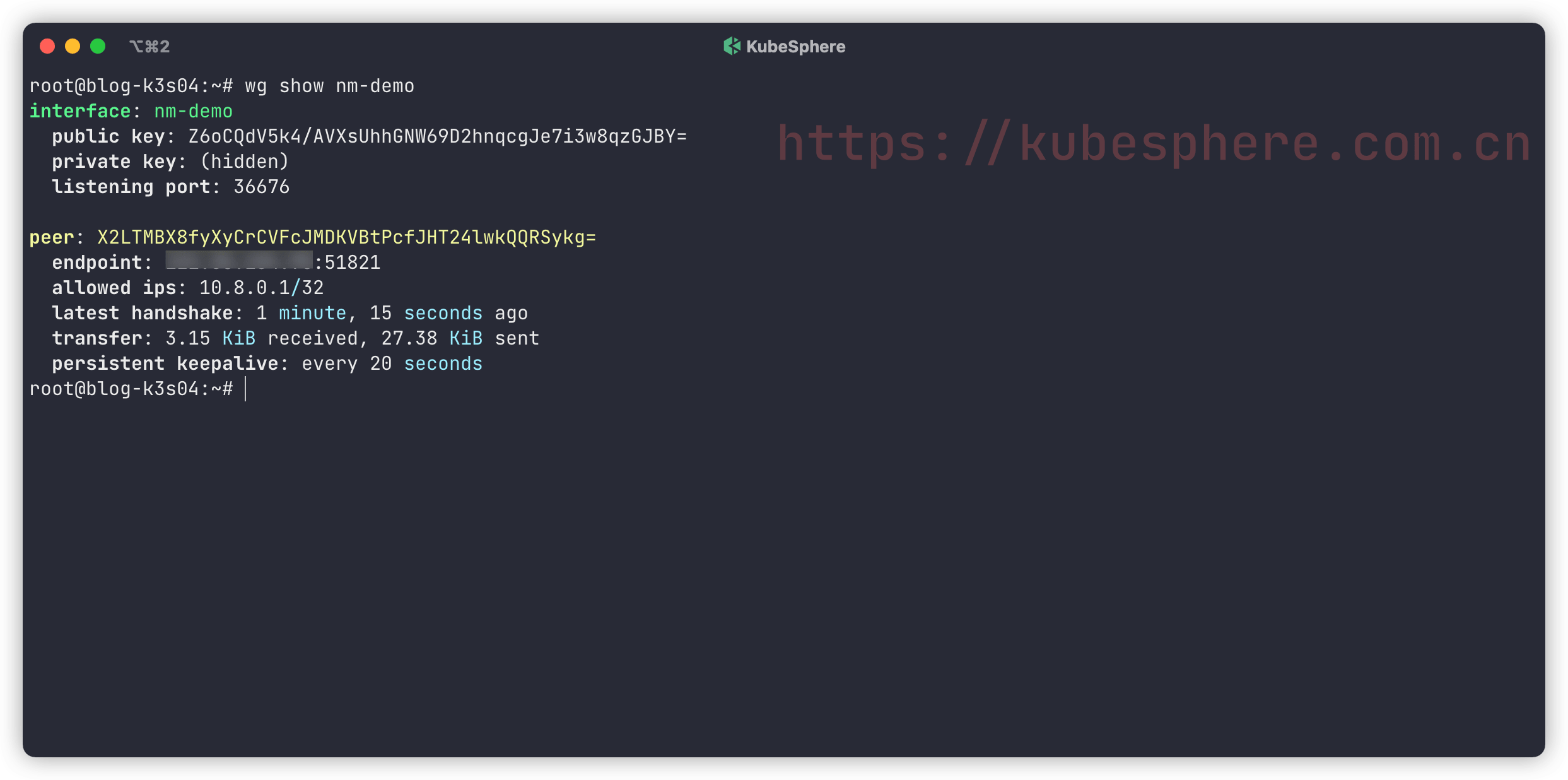

批准之后就可以看到两个节点之间已经握手成功了。


图片描述: 202111062246656.png


如果没有握手成功，你需要检查一下 Netmaker 的防火墙是否放行了 UDP 端口（本文是 51821 端口）。

对于 WireGuard 而言，一般情况下通信双方只需一个节点开放固定的公网端口即可，另一个节点的防火墙可以不放行 UDP 端口。所以这里只需开启 Netmaker Server 所在主机的 UDP 端口即可。

同时还会设置一个计划任务，来定期（每 15 秒执行一次）启动守护进程执行签到命令，签到的作用是将本地的配置与 Netmaker Server 托管的配置进行比较，根据比较结果进行适当修改，再拉取所有的 Peer 列表，最后重新配置 WireGuard。

$ cat /etc/systemd/system/netclient.timer [Unit] Description=Calls the Netmaker Mesh Client Service Requires=netclient.service  [Timer] Unit=netclient.service  OnCalendar=*:*:0/15  [Install] WantedBy=timers.target $ systemctl status netclient.timer ● netclient.timer - Calls the Netmaker Mesh Client Service      Loaded: loaded (/etc/systemd/system/netclient.timer; enabled; vendor preset: enabled)      Active: active (running) since Sat 2021-10-09 01:34:27 CST; 4 weeks 1 days ago     Trigger: n/a    Triggers: ● netclient.service  Oct 09 01:34:27 blog-k3s04 systemd[1]: Started Calls the Netmaker Mesh Client Service.  $ cat /etc/systemd/system/netclient.service [Unit] Description=Network Check Wants=netclient.timer  [Service] Type=simple ExecStart=/etc/netclient/netclient checkin -n all  [Install] WantedBy=multi-user.target $ systemctl status netclient.service ● netclient.service - Network Check      Loaded: loaded (/etc/systemd/system/netclient.service; enabled; vendor preset: enabled)      Active: active (running) since Sun 2021-11-07 15:00:54 CST; 11ms ago TriggeredBy: ● netclient.timer    Main PID: 3390236 (netclient)       Tasks: 5 (limit: 19176)      Memory: 832.0K      CGroup: /system.slice/netclient.service              └─3390236 /etc/netclient/netclient checkin -n all  Nov 07 15:00:54 blog-k3s04 systemd[1]: Started Network Check. Nov 07 15:00:54 blog-k3s04 netclient[3390236]: 2021/11/07 15:00:54 [netclient] running checkin for all networks

macOS#

如果是 Intel CPU，可以直接到 Releases 页面下载可执行文件。如果是 M1 系列芯片（包含 M1 Pro 和 M1 Max），需要自己从源码编译：

$ git clone https://github.com/gravitl/netmaker $ cd netmaker/netclient $ go build -a -ldflags="-s -w" .

安装 WireGuard 命令行工具：

$ brew install wireguard-tools

下面的步骤就和 Ubuntu 一样了，执行以下命令将节点加入网络。

$ sudo ./netclient join --dnson no --name <HOSTNAME> --network demo --apiserver <Netmaker_IP>:8081 --grpcserver <Netmaker_IP>:50051

再到 Netmaker UI 中批准加入节点的请求，批准之后就可以看到各个节点之间已经握手成功了。

$ sudo wg interface: utun5   public key: 2sGnrXTY1xb+cWMR+ZXfBLZqmpDtYCNtKdQ3Cm6gBAs=   private key: (hidden)   listening port: 61259  peer: X2LTMBX8fyXyCrCVFcJMDKVBtPcfJHT24lwkQQRSykg=   endpoint: 121.36.134.95:51821   allowed ips: 10.8.0.1/32   latest handshake: 37 seconds ago   transfer: 216 B received, 732 B sent   persistent keepalive: every 20 seconds  peer: Z6oCQdV5k4/AVXsUhhGNW69D2hnqcgJe7i3w8qzGJBY=   endpoint: 103.61.37.238:55730   allowed ips: 10.8.0.2/32   latest handshake: 1 minute, 47 seconds ago   transfer: 1.30 KiB received, 2.99 KiB sent   persistent keepalive: every 20 seconds

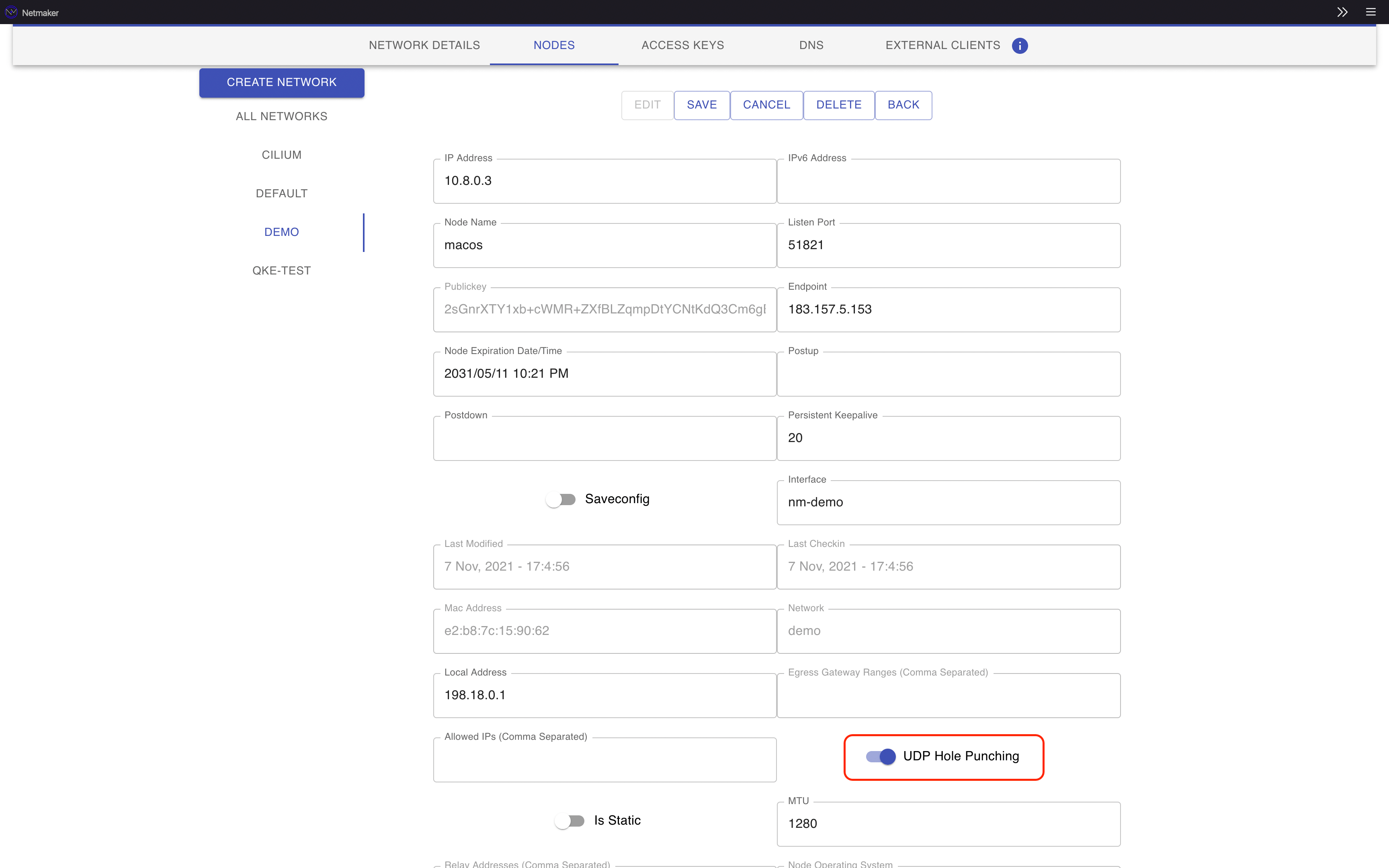

除了 Netmaker Server 节点之外，Ubuntu 节点和 macOS 节点的 UDP 监听端口都是随机的，而且他们的防火墙都没有放行相应的 UDP 端口，竟然也握手成功了！那是因为他们都开启了 UDP 打洞，这就是 UDP 打洞的神奇之处。


图片描述: 202111071706395.png


我们可以来验证下 macOS 和 Ubuntu 之间的连通性：

$ ping 10.8.0.2 -c 2                                               PING 10.8.0.2 [局域网 IP] (10.8.0.2 [局域网 IP]): 56 data bytes 64 bytes from 10.8.0.2 [局域网 IP]: icmp_seq=0 ttl=64 time=44.368 ms 64 bytes from 10.8.0.2 [局域网 IP]: icmp_seq=1 ttl=64 time=44.065 ms  --- 10.8.0.2 [局域网 IP] ping statistics --- 2 packets transmitted, 2 packets received, 0.0% packet loss round-trip min/avg/max/stddev = 44.065/44.216/44.368/0.152 ms

完美，即使 macOS 位于 NAT 后面，防火墙没有配置 UDP 端口转发，对等节点也没有放行相应 UDP 端口，双方仍然能够握手成功。

macOS 的守护进程是通过 launchctl 来配置的，netclient 在 macOS 中也会创建一个守护进程来定时同步配置。

$ sudo launchctl list com.gravitl.netclient {  "StandardOutPath" = "/etc/netclient/com.gravitl.netclient.log";  "LimitLoadToSessionType" = "System";  "StandardErrorPath" = "/etc/netclient/com.gravitl.netclient.log";  "Label" = "com.gravitl.netclient";  "OnDemand" = true;  "LastExitStatus" = 0;  "Program" = "/etc/netclient/netclient";  "ProgramArguments" = (  "/etc/netclient/netclient";  "checkin";  "-n";  "all";  ); };

守护进程的配置文件在 /Library/LaunchDaemons/com.gravitl.netclient.plist 目录下：

$ sudo cat /Library/LaunchDaemons/com.gravitl.netclient.plist <?xml version='1.0' encoding='UTF-8'?> <!DOCTYPE plist PUBLIC \"-//Apple Computer//DTD PLIST 1.0//EN\" \"http://www.apple.com/DTDs/PropertyList-1.0.dtd\" > <plist version='1.0'> <dict>  <key>Label</key><string>com.gravitl.netclient</string>  <key>ProgramArguments</key>  <array>  <string>/etc/netclient/netclient</string>  <string>checkin</string>  <string>-n</string>  <string>all</string>  </array>  <key>StandardOutPath</key><string>/etc/netclient/com.gravitl.netclient.log</string>  <key>StandardErrorPath</key><string>/etc/netclient/com.gravitl.netclient.log</string>  <key>AbandonProcessGroup</key><true/>  <key>StartInterval</key>      <integer>15</integer>  <key>EnvironmentVariables</key>  <dict>  <key>PATH</key>  <string>/usr/local/sbin:/usr/local/bin:/usr/bin:/bin:/usr/sbin:/sbin</string>  </dict> </dict> </plist>

其中有一段配置内容如下：

 <key>StartInterval</key>      <integer>15</integer>

表示每过 15 秒执行签到命令来同步配置。

OpenWrt#

虽然 OpenWrt 也是 Linux 发行版，但目前 netclient 的可执行文件还不能在 OpenWrt 中运行，这和 C 语言的动态链接库有关，OpenWrt 中缺失了很多 C 语言动态链接库。为了解决这个问题，我们可以关闭对 C 语言外部依赖的调用，手动编译出纯静态的可执行文件。

你可以找一台常规的 Linux 发行版或者 macOS 来编译：

$ git clone https://github.com/gravitl/netmaker $ cd netmaker/netclient $ CGO_ENABLED=0 GOOS=linux GOARCH=amd64 go build -a -ldflags="-s -w" .

如果你的 OpenWrt 跑在其他 CPU 架构上，需要将 GOARCH 的值替换为相应的 CPU 架构。

编译成功后，可以检查一下可执行文件的类型和 CPU 架构：

$ file netclient netclient: ELF 64-bit LSB executable, x86-64, version 1 (SYSV), statically linked, Go BuildID=QWXj97OoEpN-Sm97lim2/ZtJJHaG77M3fYSMqtFGK/YPVj2xx-KdNyYT8YEZ8W/i9CliPF-AqUNcTy2ZKpA, stripped

如果确认无误，就可以将其拷贝到 OpenWrt 主机上了，例如：

$ scp netclient root@<Openwrt_IP>:/root/

接下来就可以登录到 OpenWrt 将节点加入网络了：

$ ./netclient join --dnson no --name <HOSTNAME> --daemon off --network demo --apiserver <Netmaker_IP>:8081 --grpcserver <Netmaker_IP>:50051

这里相比于之前的节点多了一个参数 --daemon off，禁用了守护进程，因为 OpenWrt 不支持 Systemd。如果你坚持开启守护进程，那么加入网络时就会报错，所以必须要加这个参数。

和之前的步骤一样，到 Netmaker UI 中批准加入节点的请求，批准之后就可以看到各个节点之间已经握手成功了。

$ wg interface: nm-demo   public key: sfrfimG++xk7X0AU5PrZs9p6PYith392ulhmL2OhPR8=   private key: (hidden)   listening port: 42655  peer: Z6oCQdV5k4/AVXsUhhGNW69D2hnqcgJe7i3w8qzGJBY=   endpoint: 103.61.37.238:55730   allowed ips: 10.8.0.2/32   latest handshake: 5 seconds ago   transfer: 488 B received, 1.39 KiB sent   persistent keepalive: every 20 seconds  peer: X2LTMBX8fyXyCrCVFcJMDKVBtPcfJHT24lwkQQRSykg=   endpoint: 121.36.134.95:51821   allowed ips: 10.8.0.1/32   latest handshake: 7 seconds ago   transfer: 568 B received, 488 B sent   persistent keepalive: every 20 seconds  peer: 2sGnrXTY1xb+cWMR+ZXfBLZqmpDtYCNtKdQ3Cm6gBAs=   endpoint: 192.168.100.90:57183   allowed ips: 10.8.0.3/32   latest handshake: 1 minute, 35 seconds ago   transfer: 1.38 KiB received, 3.46 KiB sent   persistent keepalive: every 20 seconds

由于我的 macOS 和 OpenWrt 在同一个局域网中，所以他们之间的 endpoint 都自动设置成了内网地址，太神奇啦！

到这里还没完，要想让 OpenWrt 动态更新配置，还需要手动实现一个计划任务来定期签到。我们选择使用 Crontab 来实现这个目的，直接添加两个计划任务：

$ cat <<EOF >> /etc/crontabs/root * * * * * /etc/netclient/netclient checkin --network all &> /dev/null * * * * * sleep 15; /etc/netclient/netclient checkin --network all &> /dev/null EOF

这两个计划任务变相实现了 “每隔 15 秒执行一次签到” 的目的。

Androidandroid" aria-label="锚点" style="box-sizing: border-box;border-width: 0px;border-style: solid;border-color: initial;--tw-border-spacing-x: 0;--tw-border-spacing-y: 0;--tw-translate-x: 0;--tw-translate-y: 0;--tw-rotate: 0;--tw-skew-x: 0;--tw-skew-y: 0;--tw-scale-x: 1;--tw-scale-y: 1;--tw-pan-x: ;--tw-pan-y: ;--tw-pinch-zoom: ;--tw-scroll-snap-strictness: proximity;--tw-gradient-from-position: ;--tw-gradient-via-position: ;--tw-gradient-to-position: ;--tw-ordinal: ;--tw-slashed-zero: ;--tw-numeric-figure: ;--tw-numeric-spacing: ;--tw-numeric-fraction: ;--tw-ring-inset: ;--tw-ring-offset-width: 0px;--tw-ring-offset-color: #fff;--tw-ring-color: rgb(59 130 246 / 0.5);--tw-ring-offset-shadow: 0 0 #0000;--tw-ring-shadow: 0 0 #0000;--tw-shadow: 0 0 #0000;--tw-shadow-colored: 0 0 #0000;--tw-blur: ;--tw-brightness: ;--tw-contrast: ;--tw-grayscale: ;--tw-hue-rotate: ;--tw-invert: ;--tw-saturate: ;--tw-sepia: ;--tw-drop-shadow: ;--tw-backdrop-blur: ;--tw-backdrop-brightness: ;--tw-backdrop-contrast: ;--tw-backdrop-grayscale: ;--tw-backdrop-hue-rotate: ;--tw-backdrop-invert: ;--tw-backdrop-opacity: ;--tw-backdrop-saturate: ;--tw-backdrop-sepia: ;--tw-contain-size: ;--tw-contain-layout: ;--tw-contain-paint: ;--tw-contain-style: ;transition-property: color, background-color, border-color, text-decoration-color, fill, stroke;transition-timing-function: cubic-bezier(0.4, 0, 0.2, 1);transition-duration: 150ms;cursor: url('/img/cursor/2078-blue-pointer-pointer.svg'), pointer !important">#

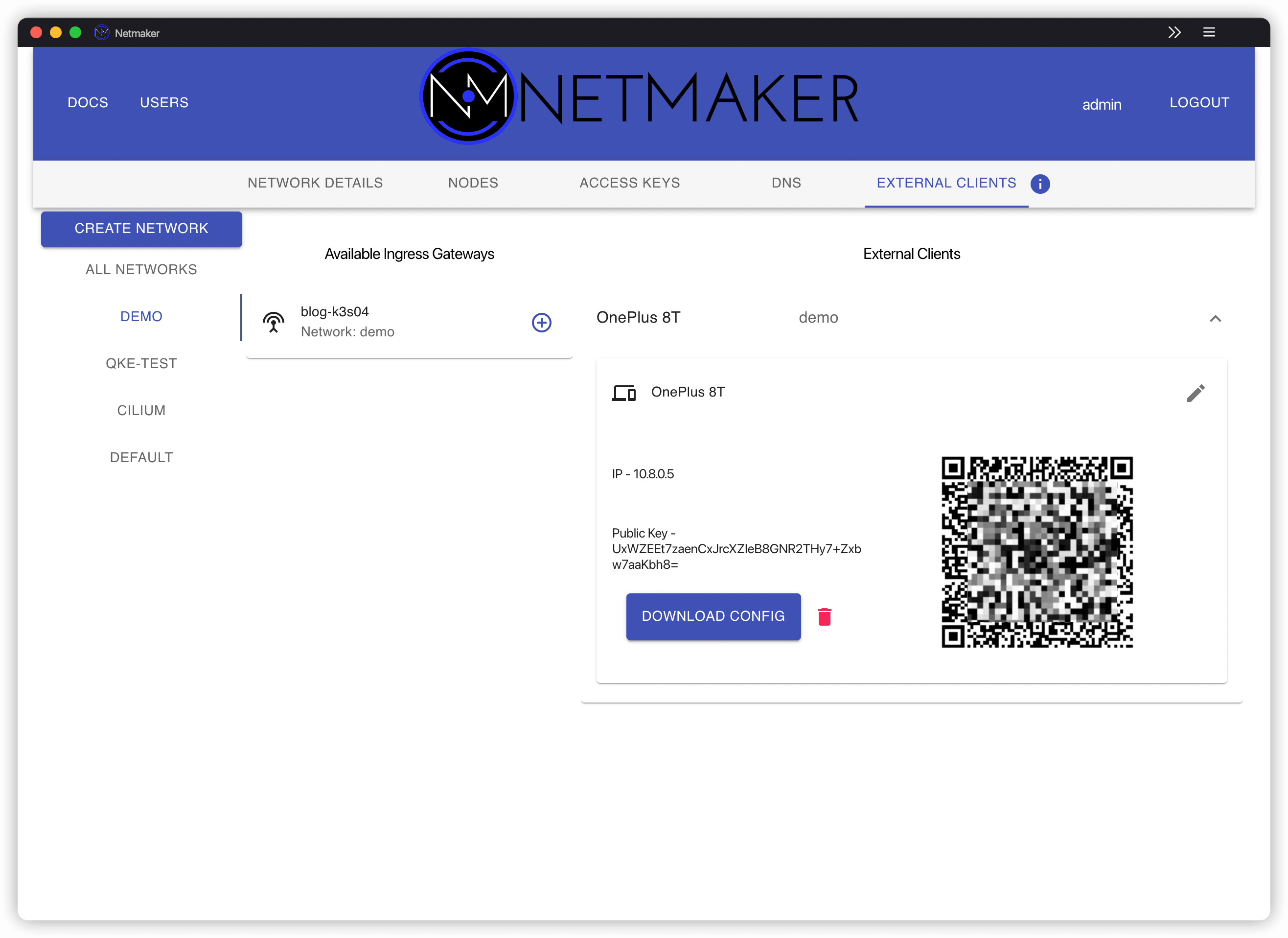

Netclient 目前只支持 Linux、macOS 和 Windows，如果 Android 和 iOS 端想要加入 VPN 私有网络，只能通过 WireGuard 原生客户端来进行连接。要想做到这一点，需要管理员事先创建一个 External Client，它会生成一个 WireGuard 配置文件，WireGuard 客户端可以下载该配置文件或者扫描二维码进行连接。


图片描述: 202111071940467.png

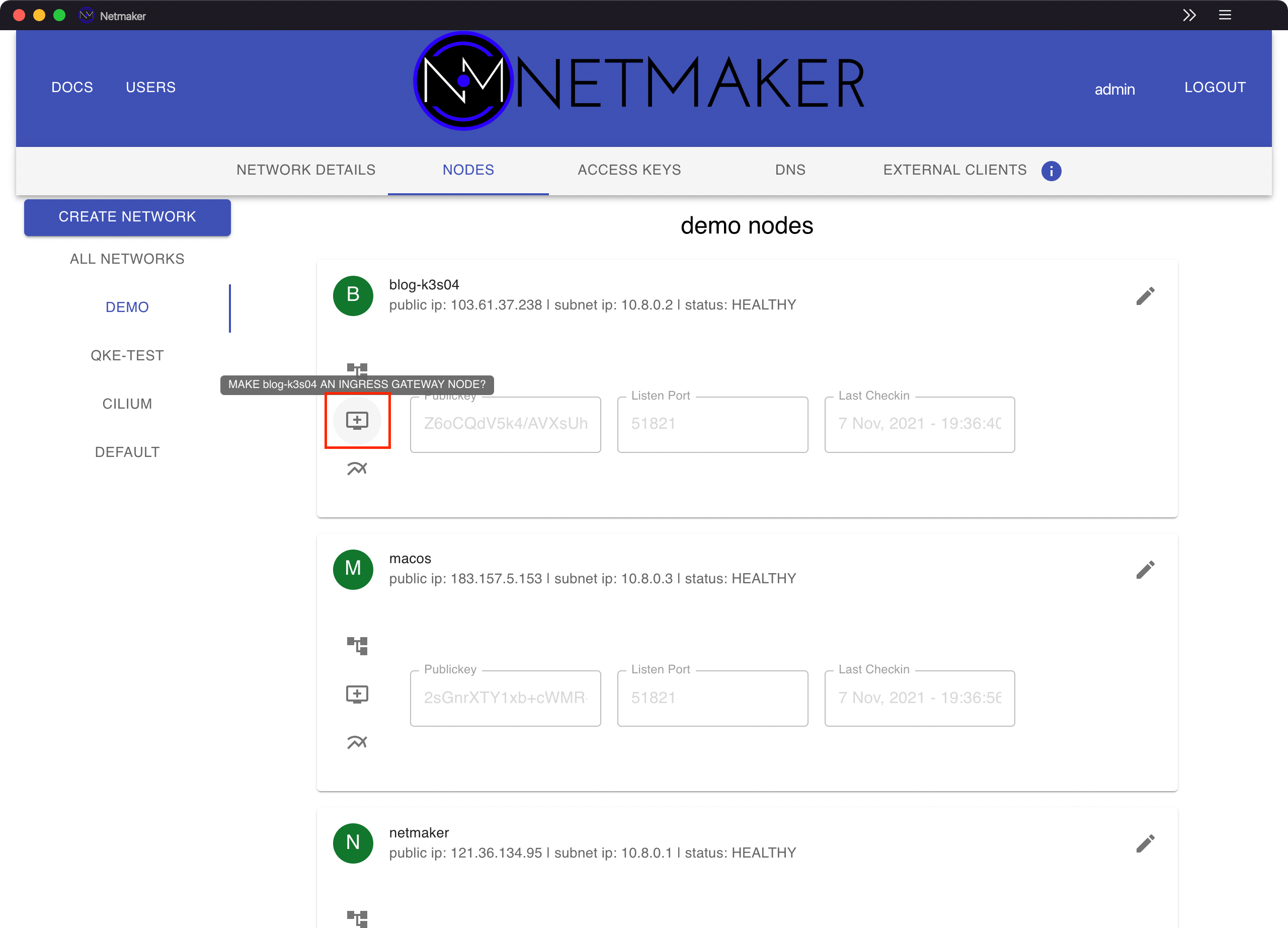

当然，在创建 External Client 之前，需要先设置其中一个节点为 Ingress Gateway。


图片描述: 202111071937462.png


需要说明的是，目前移动设备通过 External Client 接入只是权宜之计，随着 Netclient 对更多操作系统的支持，最终所有的客户端都应该使用 netclient 来连接。

最终所有的节点之间实现了全互联模式，每个节点都和其他节点直连，不需要第三方节点进行中转。当然，目前移动设备还是要通过 Ingress Gateway 进行中转。

打通内网#

到目前为止我们只是打造了一个点对点的 Mesh 网络，各个节点之间都可以通过 WireGuard 的私有网络 IP 进行直连。但我们可以更大胆一点，让每个节点都能访问其他节点的局域网 IP。以 OpenWrt 为例，假设 OpenWrt 跑在家中，家中的局域网 IP 为 192.168.100.0/24，如何让其他所有节点都能访问这个局域网呢？

其实也很简单，可以将某个节点设置为 Egress Gateway（出口网关），允许将内部网络的流量转发到外部指定的 IP 范围。这里的内部指的是 WireGuard 私有网络，本文中就是 10.8.0.0/16；外部网络指的是其他网段，比如局域网 IP。

操作步骤很傻瓜化，先点击 OpenWrt 节点左边的 “MAKE openwrt AN EGRESS GATEWAY MODE?”：


图片描述: 202111071820971.png

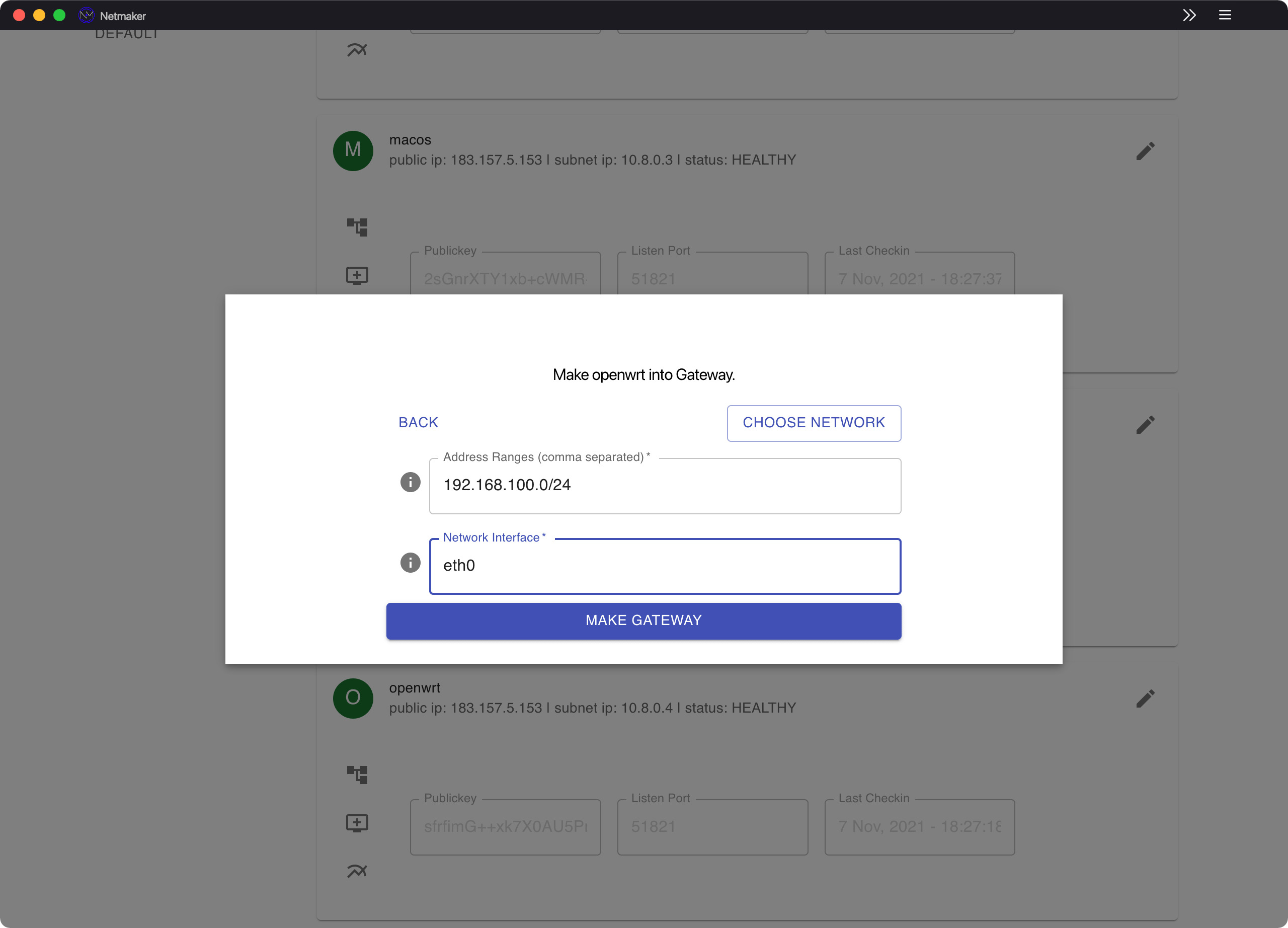

填写局域网的网段和出口网卡，如果你有多个网段需要打通（比如 OpenWrt 上的容器网段），可以用 “,” 隔开。


图片描述: 202111071828160.png

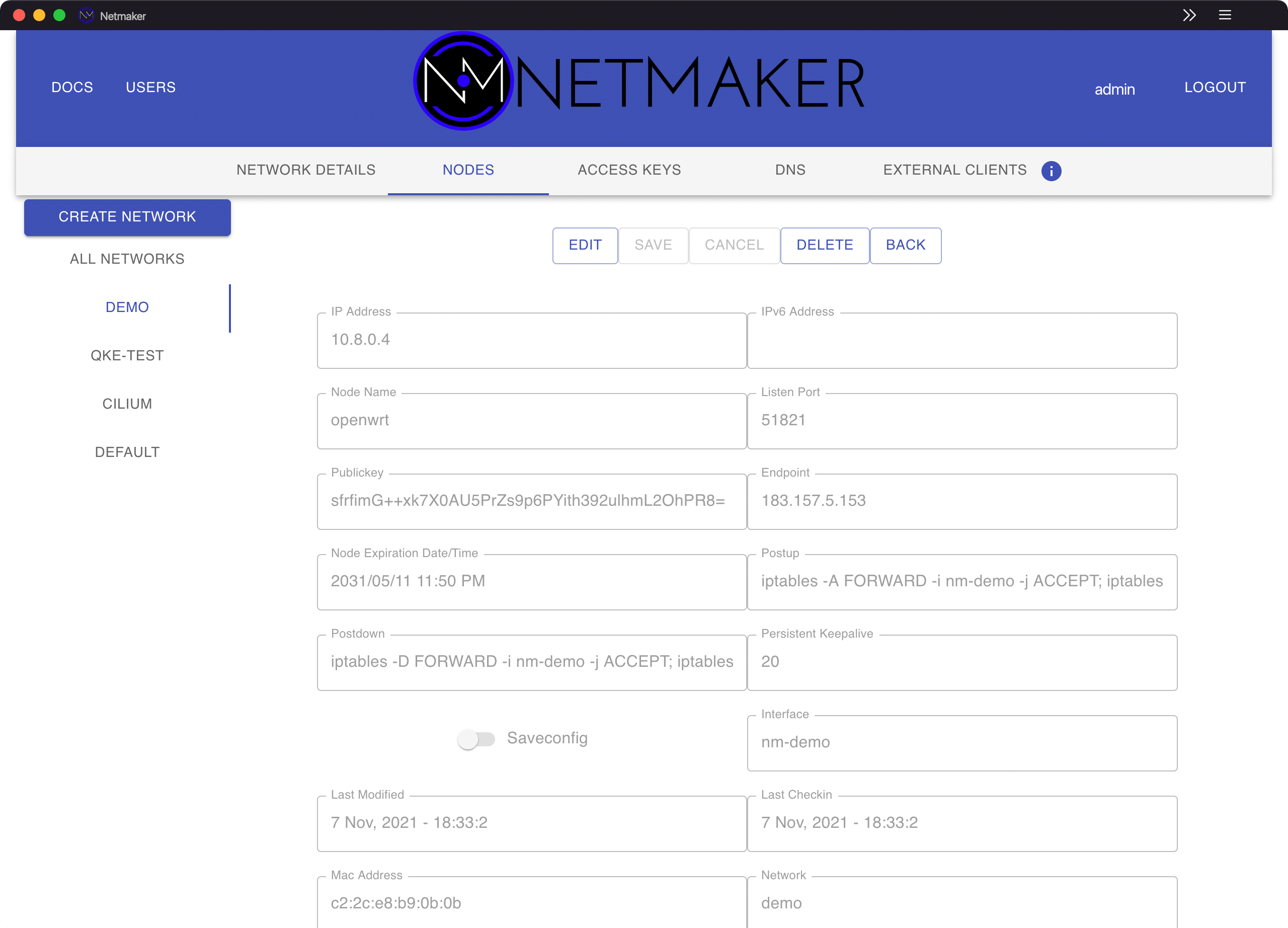

配置完成后，就会在 OpenWrt 节点配置的 Postup 和 Postdown 中添加相关的 iptables 规则。


图片描述: 202111071836056.png


具体的规则为：

# Postup iptables -A FORWARD -i nm-demo -j ACCEPT; iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE  # Postdown iptables -D FORWARD -i nm-demo -j ACCEPT; iptables -t nat -D POSTROUTING -o eth0 -j MASQUERADE

很简单，想必就不用我再解释了。

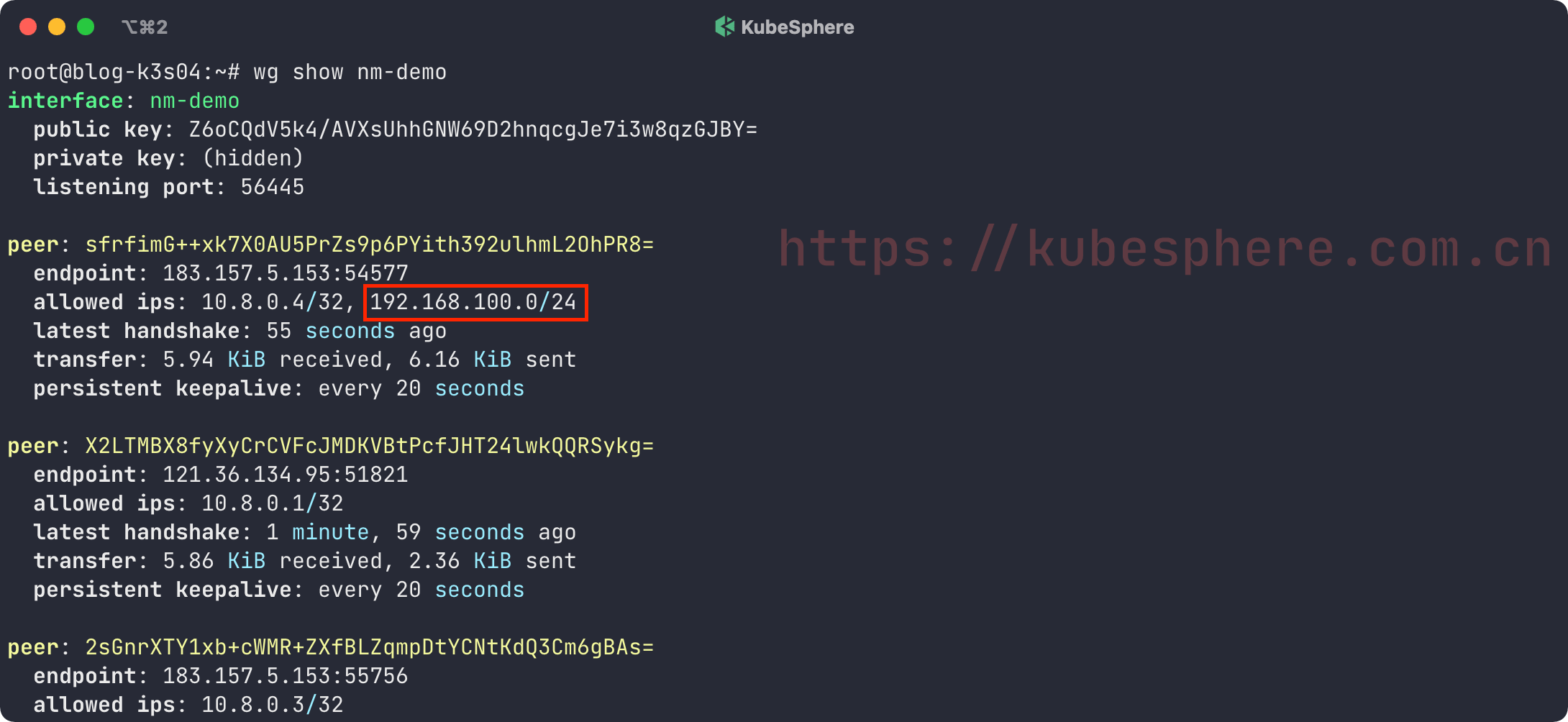

除了添加 Postup 和 Postdown 之外，还会在其他节点 WireGuard 配置的 AllowedIps 中添加 OpenWrt 的局域网网段：


图片描述: 202111071842208.png


除此之外还会在其他所有节点中添加相关路由表：

$ ip route|grep "192.168.100.0/24" 192.168.100.0/24 dev wg0 scope nm-demo

最终所有的节点都可以访问 OpenWrt 的局域网 IP 了。

大家可以根据我的例子举一反三，比如你用几台云主机搭建了 K8s 集群，如何在本地客户端和家中访问云上 K8s 集群的 Pod IP 和 Service IP 呢？不用我再解释了吧，相信你悟了。

总结#

本文详细介绍了如何使用 Netmaker 来配置 WireGuard 全互联模式，并打通指定节点的局域网，你也可以根据此方法来访问远程 K8s 集群中的 Pod
