GRE隧道也能实现两端配置相同子网

GRE协议用来对某种协议（如IP、MPLS、以太网）的数据报文进行封装，使这些被封装的数据报文能够在另一个网络（如IP）中传输。封装前后数据报文的网络层协议可以相同，也可以不同。封装后的数据报文在网络中传输的路径，称为GRE隧道。GRE隧道是一个虚拟的点到点的连接，其两端的设备分别对数据报文进行封装及解封装。

先配置一个简单的“GRE over IPv4隧道”实验。

组网需求

RT2和RT4分别连接IPv4私有网络SUBNET 1和SUBNET 5。这两个私有网络都使用私网地址。通过在RT2和RT4之间建立GRE隧道，实现两个私有网络的互联。

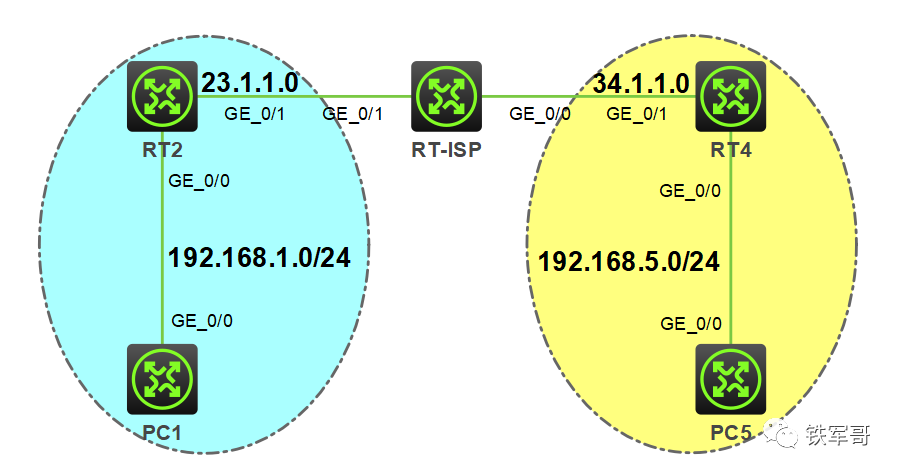

组网拓扑

配置步骤

GRE的配置比较简单，一般只有两步：

1、配置GRE隧道。配置隧道接口地址，并指定隧道接口的源目端地址即可。
2、配置路由将流量引到隧道接口。

各设备配置命令如下：

RT2

#sysname RT2#interface GigabitEthernet0/0 ip address 192.168.1.2 255.255.255.0#interface GigabitEthernet0/1 ip address 23.1.1.2 255.255.255.0#interface Tunnel0 mode gre ip address 1.1.1.2 255.255.255.0 source 23.1.1.2 destination 34.1.1.4#ip route-static 34.1.1.0 24 23.1.1.3ip route-static 192.168.5.0 24 Tunnel0

RT-ISP

#interface GigabitEthernet0/0 ip address 34.1.1.3 255.255.255.0#interface GigabitEthernet0/1 ip address 23.1.1.3 255.255.255.0

RT4

#sysname RT4#interface GigabitEthernet0/0 ip address 192.168.5.4 255.255.255.0#interface GigabitEthernet0/1 ip address 34.1.1.4 255.255.255.0#interface Tunnel0 mode gre ip address 1.1.1.4 255.255.255.0 source 34.1.1.4 destination 23.1.1.2#ip route-static 23.1.1.0 24 34.1.1.3ip route-static 192.168.1.0 24 Tunnel0

验证配置

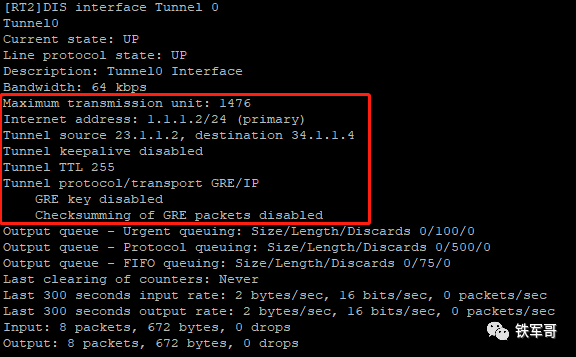

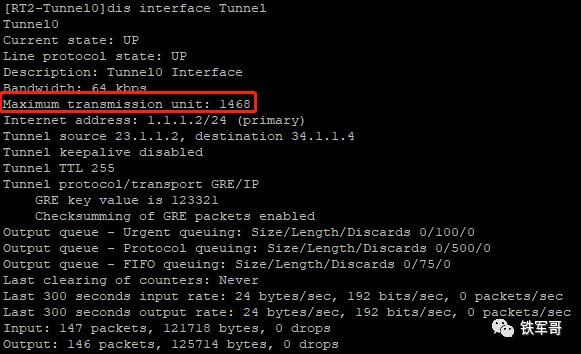

查看RT2设备Tunnel口状态。

可以看到有几个相对关键的指标项：

1、MTU为1476字节；

2、隧道keepalive功能未开启，开启命令如下：

3、隧道TTL值为255；

4、GRE over IPv4隧道中安全功能key未设置，开启命令如下。如果开启，需要保证两端配置相同；

5、GRE over IPv4隧道中安全功能checksum未设置，开启命令如下；

6、除上述机箱之外，还可以设置封装后隧道报文的DF（Don’t Fragment，不分片）标志。命令为：

tunnel dfbit enable

验证隧道MTU

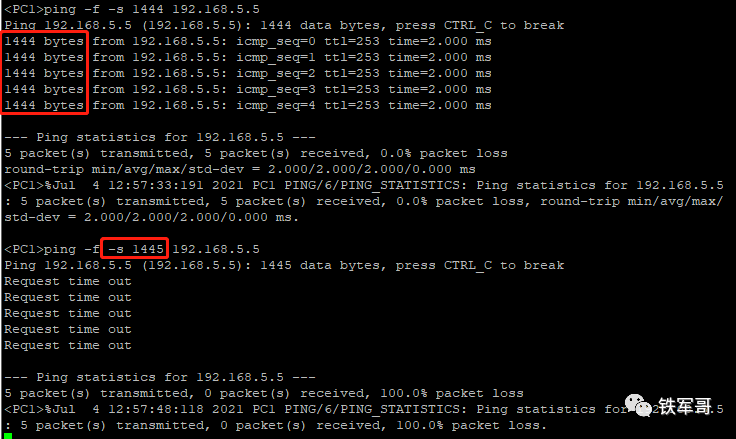

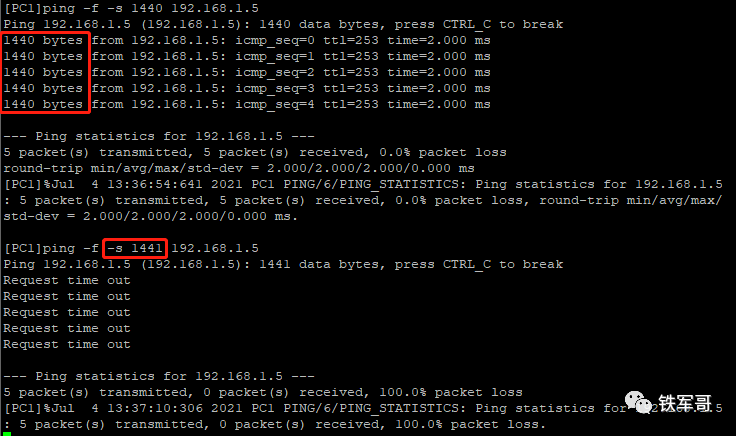

可以发现，实际能通过的最大报文大小为1444字节。抓个包分析一下。

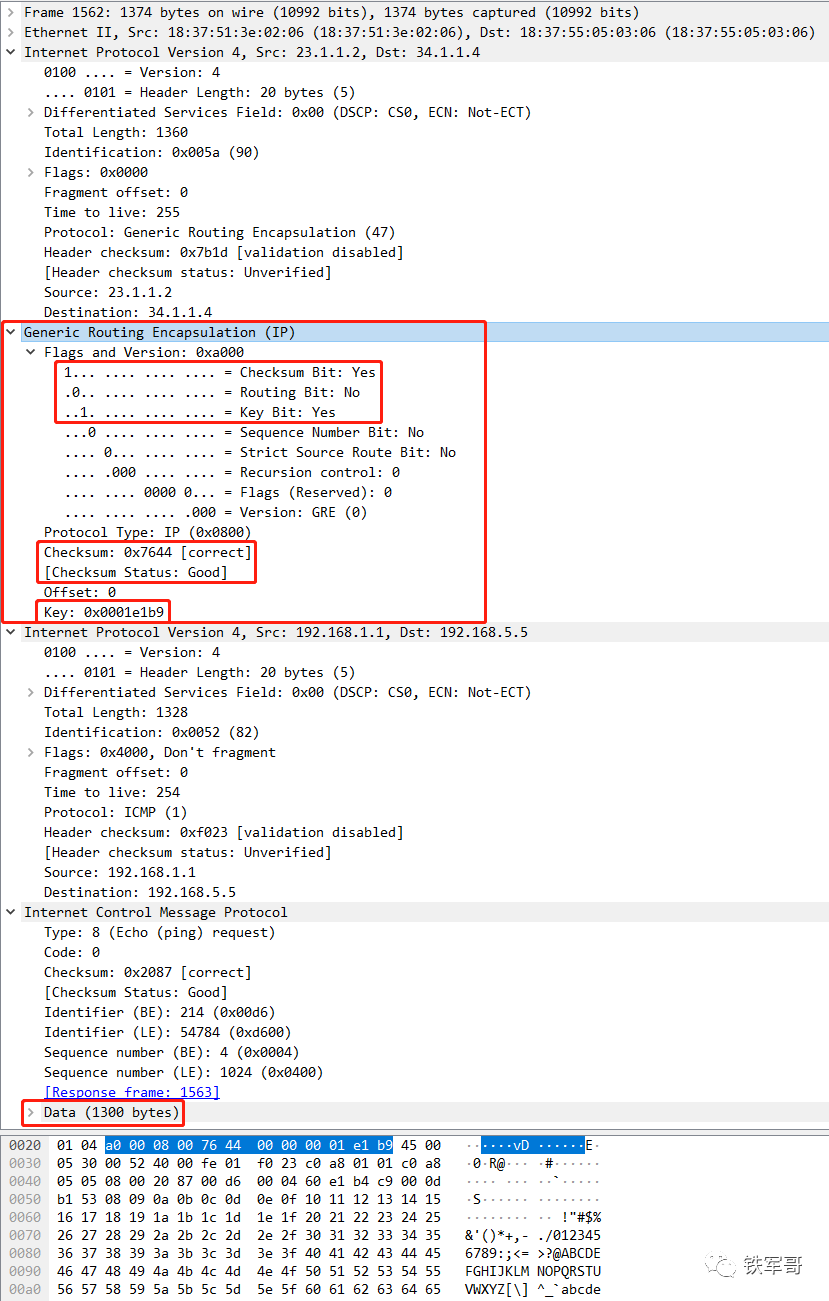

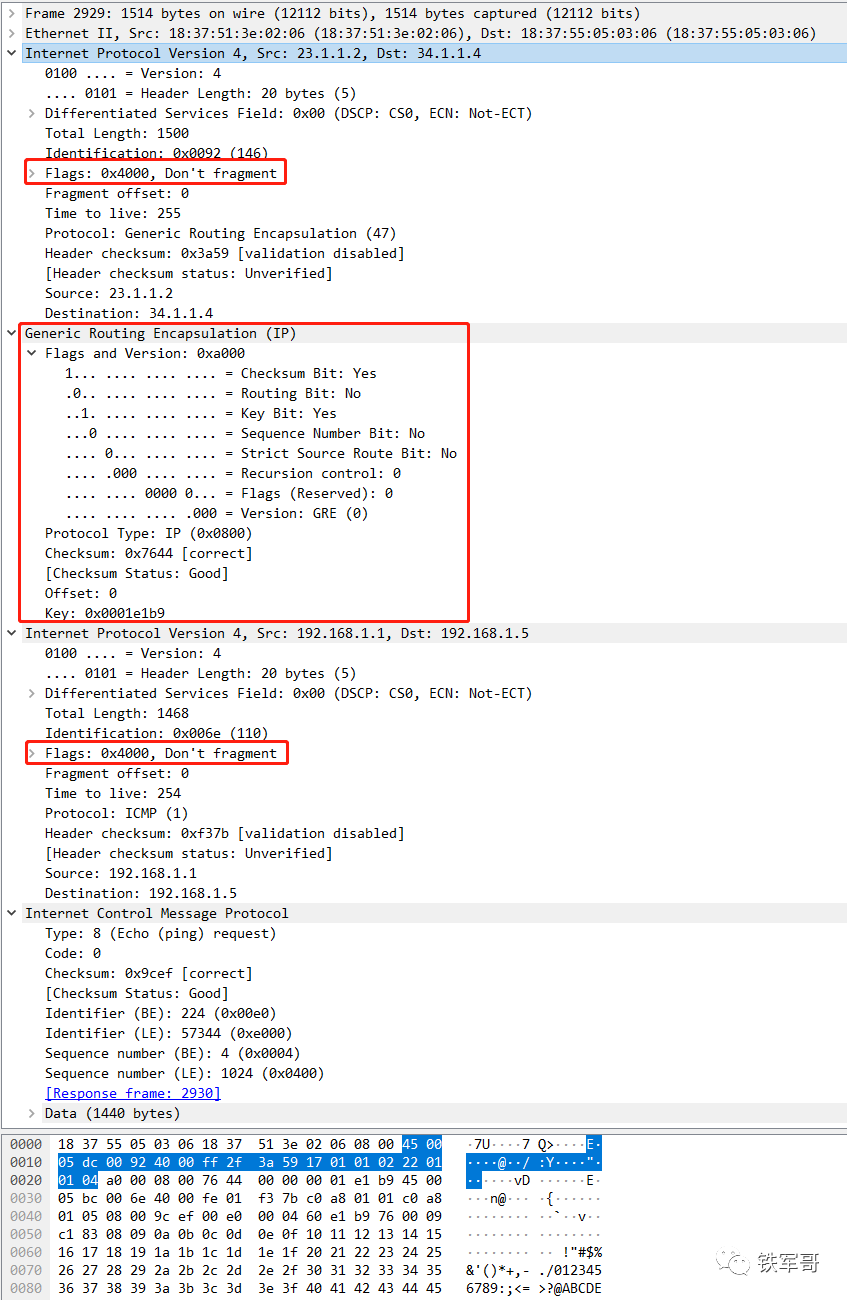

可以看到报文的封装结构为[以太网包头][外层IPv4包头][GRE封装][内层IPv4包头][ICMP报文]，其中[外层IPv4包头]长度为20字节，[GRE封装]长度为8字节，[内层IPv4包头]长度为20字节。得益于没有加密，我们可以清楚看到每层报文的数据结构，[内层IPv4包头]和[外层IPv4包头]封装结构完全一致。ICMP数据段长度为1444字节，封装8字节ICMP报文头，再封装20字节[内层IPv4包头]，总长度正好1472字节。

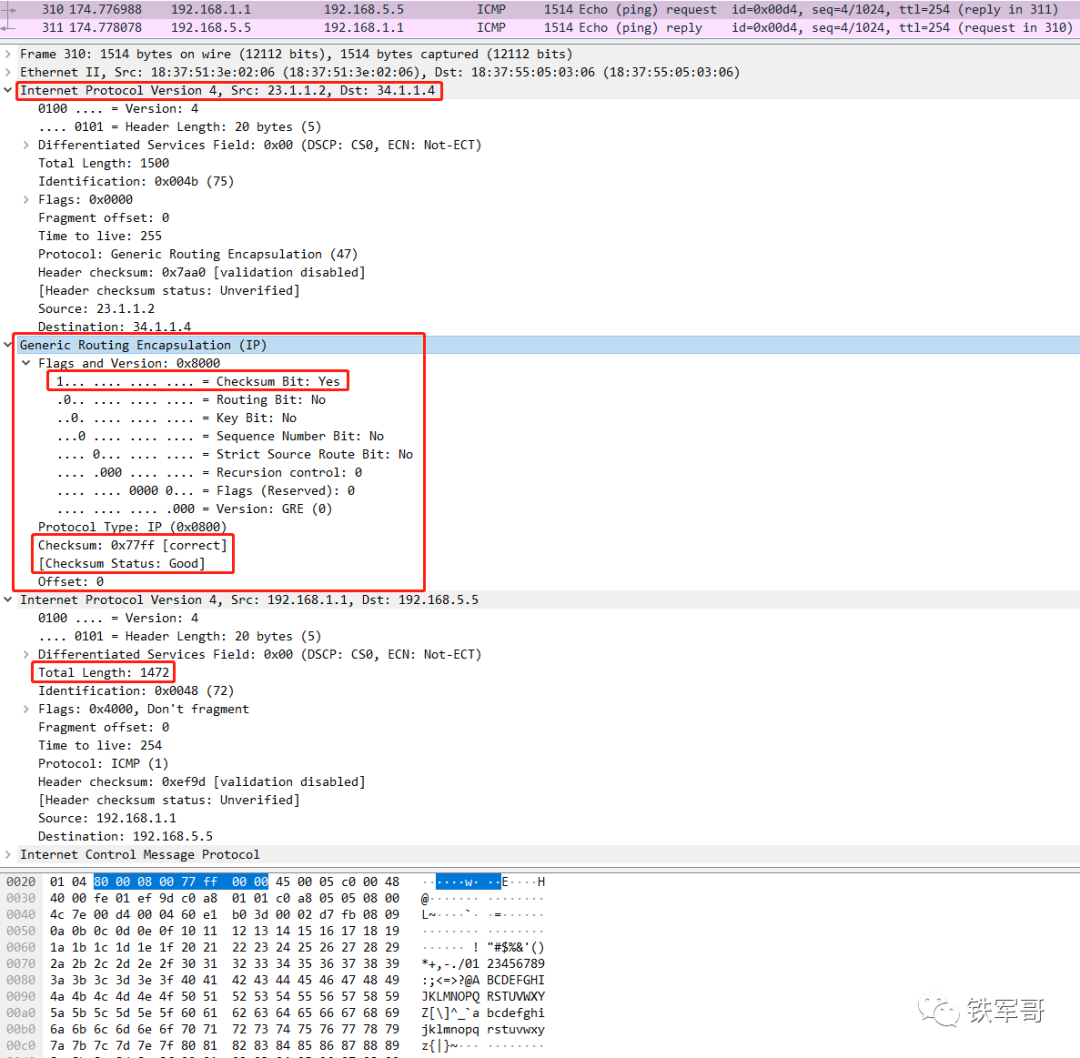

这里我额外增加了校验和的配置，可以看到[GRE封装]中校验和相关字段的差异。

验证KEY加密

因为没有加密，所以能看到完整的数据报文，那设置GRE KEY能不能对数据进行加密呢？

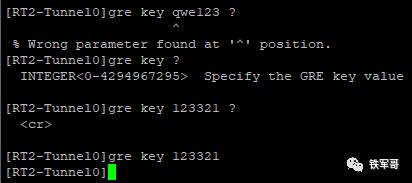

配置一下，发现这个KEY只能是数字。

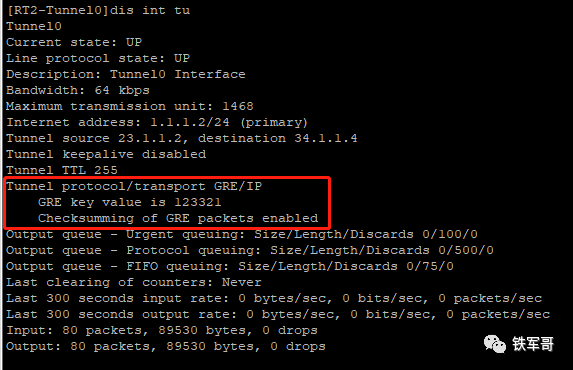

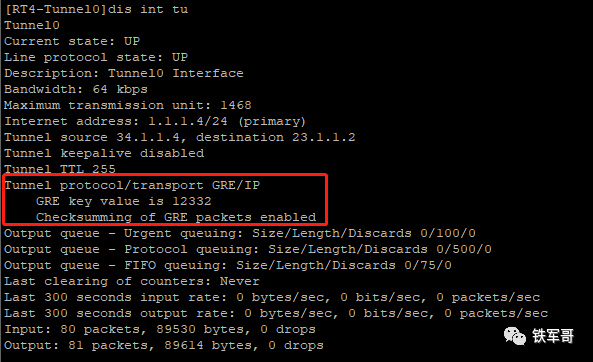

查看接口状态，能直接看到key的值，不知道这算不算不安全。

如果两端设置的key不一致，不会有错误提示，接口状态也不会协议DOWN，但是业务确实中断了。

好，接下来我们把两边设置成相同的key，验证一下。

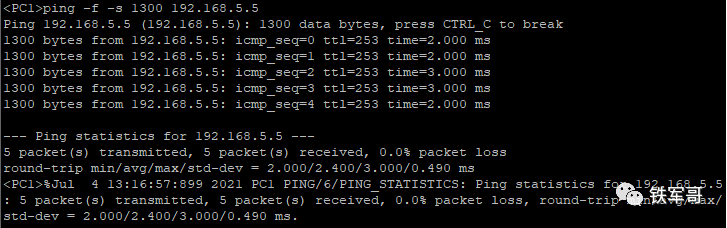

连通性正常。抓个包看一下数据是否加密。

啊，亮瞎了我的狗眼。密码是明文显示的，数据依旧是明文显示的。这个GRE确实方便，但是安全性有待提高啊。

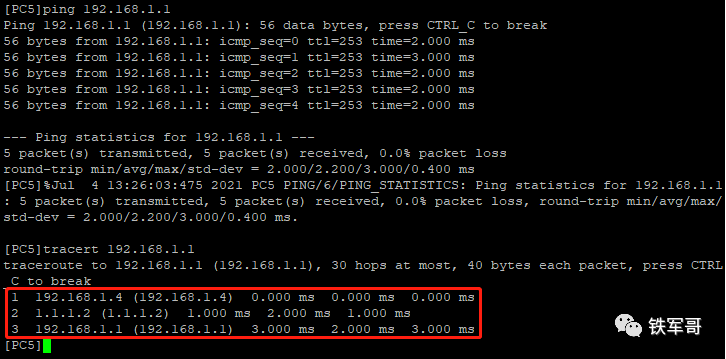

验证两端同子网

跟测试IPsec一样（mp.weixin.qq.com/s?__biz=MzI4NjAzMTk3MA==&mid=2458841548&idx=1&sn=37dce8f66e9aa4ae022d0bd8e5824d90&chksm=fc9978c1cbeef1d7ecb87cc9342ea8e62864acd8303ab8812164df066eb14725b5e249bf5ee4&scene=21#wechat_redirect" data-linktype="2">为什么IPsec两端内网的网段能不能重复？分明可以实现！），我们试一下两端相同子网能不能互通。
