上篇文章中（mp.weixin.qq.com/s?__biz=MzI4NjAzMTk3MA==&mid=2458844689&idx=1&sn=396dc924e2e21e4b5b433b9b4cb4b7d7&chksm=fc99771ccbeefe0aac34cb42c86421d8c43ce2dd30f39f7953819ac61f23c47ce5dc04108186&scene=21#wechat_redirect" data-linktype="2" style="visibility: visible">一条100M宽带 + 一条200M宽带 = 300M，怎么就有人不信呢？），我们介绍了如何利用设备的负载均衡功能将两条出口链路的带宽进行叠加，实现1+1=2的效果。但是负载均衡这个功能也稍微算得上是一个高级功能，普通的路由器不一定能够支持，那有没有其他方法了呢？
肯定有啊，今天就给大家介绍一个通过策略路由实现负载分担的“土方法”。

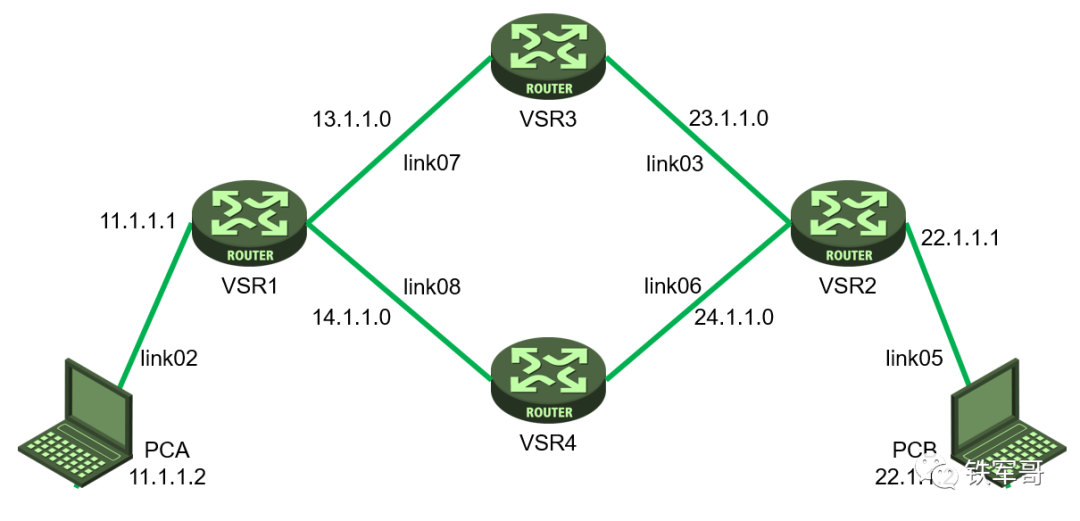

我们还是继续使用上次的组网，先清理掉VSR2上相关的负载均衡配置。
#interface GigabitEthernet2/0 ip address 23.1.1.2 255.255.255.0#interface GigabitEthernet4/0 ip address 24.1.1.2 255.255.255.0#loadbalance link-group lbg fail-action reschedule transparent enable#virtual-server llb type link-ip virtual ip address 0.0.0.0 0 default link-group lbg service enable#loadbalance link lbl1 router ip 23.1.1.3 link-group lbg success-criteria at-least 2 probe lb#loadbalance link lbl2 router ip 24.1.1.4 link-group lbg success-criteria at-least 2 probe lb
然后就是配置策略路由，缺省情况下，策略路由可以配置多个下一跳，并且多个下一跳的工作模式为主备模式，即按照配置顺序依次匹配。但本次配置我们最主要的就是要把策略路由的动作配置为负载分担模式，并结合下一跳的权重来实现扩展带宽。
配置比较简单，直接上配置。
#policy-based-route lb permit node 10 if-match acl 3402 apply loadshare next-hop apply next-hop 23.1.1.3 apply next-hop 24.1.1.4 weight 20#interface GigabitEthernet2/0 ip address 23.1.1.2 255.255.255.0 nat outbound#interface GigabitEthernet3/0 ip address 22.1.1.1 255.255.255.0 ip policy-based-route lb#interface GigabitEthernet4/0 ip address 24.1.1.2 255.255.255.0 nat outbound
同样的，先用单条流进行测试。

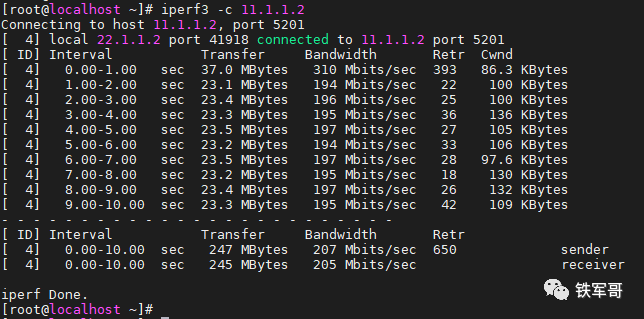

测得带宽为205 Mbps。
再把打流线程数设置为20，看一下带宽情况。

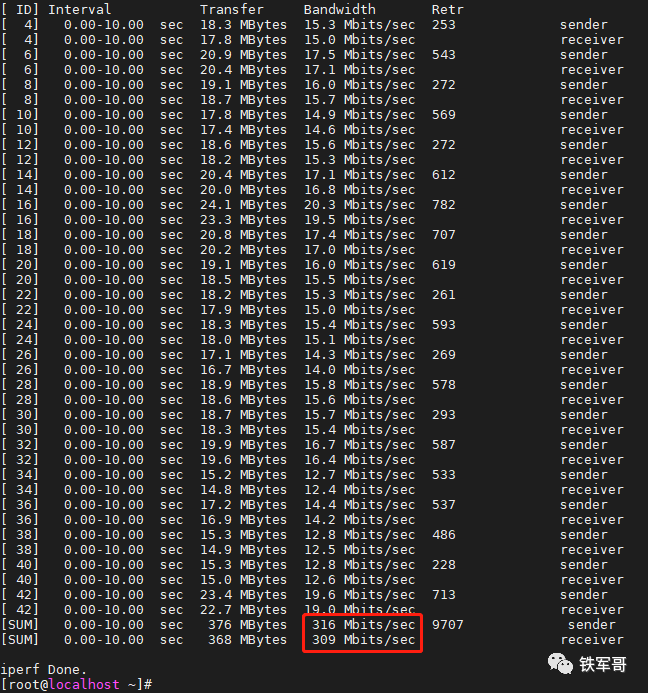

带宽309 Mbps，两条链路都用起来了，没想到这么快就齐活了。
这里再简单介绍一些负载的分配问题，是按照next-hop下一跳的权重weight来分配的。设备根据权重确定该下一跳转发流量的比例，默认值是10，这里配置了经由VSR3的链路权重为10，经由VSR4的链路权重为20，意为按照10:20的比例进行流量负载。
单条流测试时测了好几次都是200 Mbps的带宽，我们先来试一下把两条链路的权重对调一下。
#policy-based-route lb permit node 10 if-match acl 3402 apply loadshare next-hop apply next-hop 23.1.1.3 weight 20 apply next-hop 24.1.1.4
先用单条流进行测试。

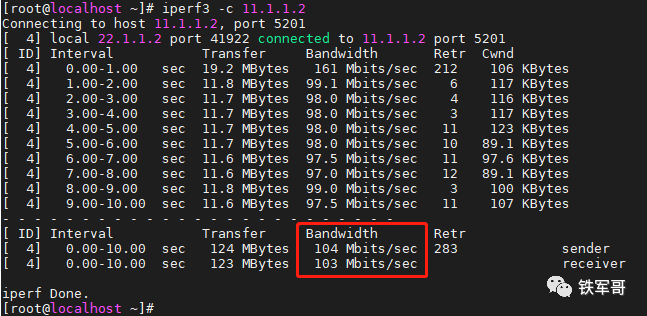

带宽为103 Mbps，看来权重高的也是会优先进行负载分配的。
再把打流线程数设置为20，看一下带宽情况。

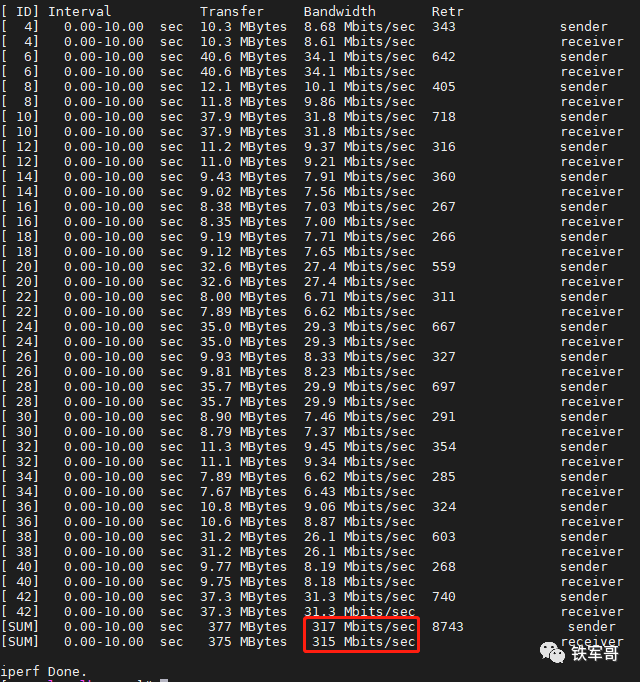

结果是315 Mbps，还是把两条链路都用满了。但是可以看到每条流的带宽大小差距比较大，图中20条流中大于10M的流有7条，带宽值在30M左右；而小于10M的有13条，平均带宽在8M左右。
大概进行对比的话，小带宽和大带宽的数量比为13:7，约等于2:1，初步可以判断小带宽走的是100 Mbps的链路，而大带宽走的是200 Mbps的链路。结合两条链路的带宽比例为100:200，即1:2，可得打流带宽的比例应为1:4左右，实际比例为30:8，大致相等。
当然，我个人建议还是按照实际的带宽大小配置权重大小吧。
