网络中新增一台防火墙设备，如何配置单臂旁挂和双臂旁挂部署到网络中？

hqy hqy 发表于2024-12-25 22:21:47 浏览44 评论0

抢沙发发表评论

某企业有两个办公站点，均具备公网IP地址，两个站点之间建立了GRE隧道，使得两张办公网之间可以通过内网互相访问。

现在出于安全考虑，需要在站点1增加一台防火墙设备，使得两个内网之间互放的流量均经过防火墙进行安全防护。为减小对业务的影响，防火墙设备采用旁挂在出口路由器的部署方式，配置引流实现互访流量经过防火墙设备。

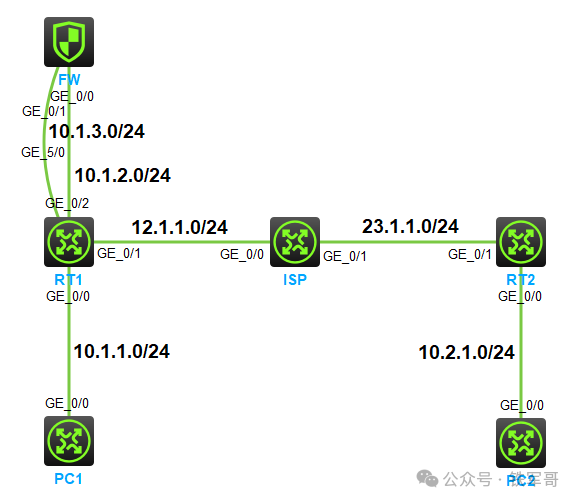

一般来讲，以旁挂方式部署防火墙设备有两种方式，一种是双臂旁挂，如下图所示：

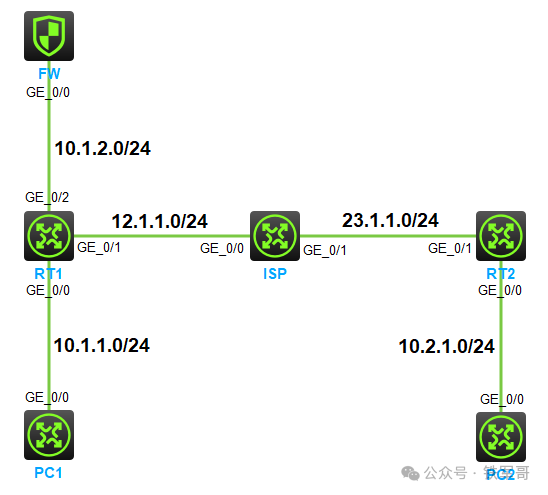

另一种是单臂旁挂，如下图所示：
首先，我们先参考之前的GRE配置完成PC1和PC2之间的互通（mp.weixin.qq.com/s?__biz=MzI4NjAzMTk3MA==&mid=2458857789&idx=1&sn=f82a70bd14e0e96d6439f3e18a4495b8&scene=21#wechat_redirect" textvalue="GRE隧道也能实现两端配置相同子网了，快来看看！" linktype="text" imgurl="" imgdata="null" data-itemshowtype="0" tab="innerlink" data-linktype="2" hasload="1">GRE隧道也能实现两端配置相同子网了，快来看看！）。

RT1















#interface GigabitEthernet0/0ip address 10.1.1.1 255.255.255.0#interface GigabitEthernet0/1ip address 12.1.1.1 255.255.255.0#    interface Tunnel0 mode gre ip address 10.13.1.1 255.255.255.0 source 12.1.1.1 destination 23.1.1.3# ip route-static 10.2.1.0 24 10.13.1.3 ip route-static 23.1.1.0 24 12.1.1.2

ISP







#interface GigabitEthernet0/0 ip address 12.1.1.2 255.255.255.0#interface GigabitEthernet0/1 ip address 23.1.1.2 255.255.255.0

RT2















#interface GigabitEthernet0/0 ip address 10.2.1.1 255.255.255.0#interface GigabitEthernet0/1     ip address 23.1.1.3 255.255.255.0#interface Tunnel0 mode gre ip address 10.13.1.3 255.255.255.0 source 23.1.1.3 destination 12.1.1.1# ip route-static 10.1.1.0 24 10.13.1.1 ip route-static 12.1.1.0 24 23.1.1.2

PC1






#interface GigabitEthernet0/0 ip address 10.1.1.2 255.255.255.0# ip route-static 0.0.0.0 0 10.1.1.1

PC2






#interface GigabitEthernet0/0 ip address 10.2.1.2 255.255.255.0#     ip route-static 0.0.0.0 0 10.2.1.1

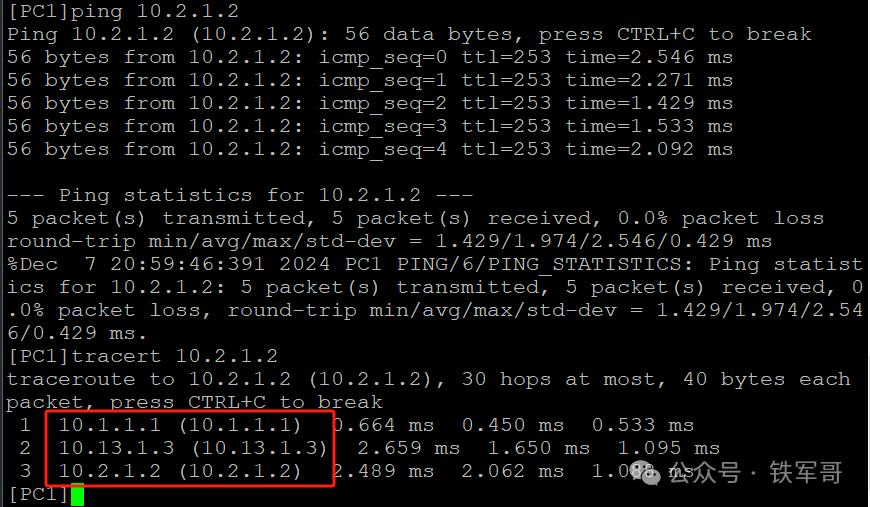

我们测试一下PC1和PC2之间的互访。
可以看到，流量的转发路径为PC1→RT1→RT2→PC2，与设想情况一致。
接下来，如果要使用双臂旁挂，我们要先配置RT1和FW之间的互通。

RT1







#interface GigabitEthernet0/2 ip address 10.1.2.1 255.255.255.0#interface GigabitEthernet5/0 ip address 10.1.3.1 255.255.255.0

FW







#interface GigabitEthernet1/0/0 ip address 10.1.2.2 255.255.255.0#interface GigabitEthernet1/0/1 ip address 10.1.3.2 255.255.255.0
然后使用路由方式指导路由的转发就行了，比如说我们让互访的流量均通过10.1.2.0/24这个网段上行到FW，再通过10.1.3.0/24这个网段回到RT1。配置时，我们建议先配置FW的路由：




# ip route-static 10.1.1.0 24 10.1.3.1 ip route-static 10.2.1.0 24 10.1.3.1
当然，使用默认路由配置也是可以的。
然后，就需要调整RT1的流量走向了，需要让PC1访问PC2的流量先经过防火墙，当防火墙转发回来之后再经过GRE隧道转发给RT2。这种配置需要使用策略路由来实现（一条100M宽带 + 一条200M宽带 = 300M，怎么就有人不信呢？），RT1的配置如下：












#acl advanced 3401 description PC1-PC2 rule 0 permit ip source 10.1.1.0 0.0.0.255 destination 10.2.1.0 0.0.0.255    #policy-based-route fw1 permit node 10 if-match acl 3401 apply next-hop 10.1.2.2#interface GigabitEthernet0/0 ip policy-based-route fw1
正常来讲，我们需要将配置的策略应用到报文的接口上，指导接口对接收报文的转发。在本例中，报文从GE0/0接口进来之后，由GE0/2接口出，再从GE5/0接口进来，之后就可以正常查表转发了；但是，模拟器的实际情况是，会出现路由环路，应该是实现有问题。不过，我们仍然可以在防火墙接口上配置NAT，改变报文源地址，使处理完的报文不再命中策略路由；对应的，需要在RT2上配置一条到防火墙的明细路由。
配置完成之后，我们看一下PC1访问PC2的流量转发情况。
可以看到，流量的转发路径为PC1→RT1→FW→RT1→RT2→PC2，与设想情况一致。
对应的，我们把PC2访问PC1的策略也配置一下。












#acl advanced 3402 description PC2-PC1 rule 0 permit ip source 10.2.1.0 0.0.0.255 destination 10.1.1.0 0.0.0.255#policy-based-route fw2 permit node 10 if-match acl 3402 apply next-hop 10.1.2.2#    interface Tunnel0 mode gre ip policy-based-route fw2

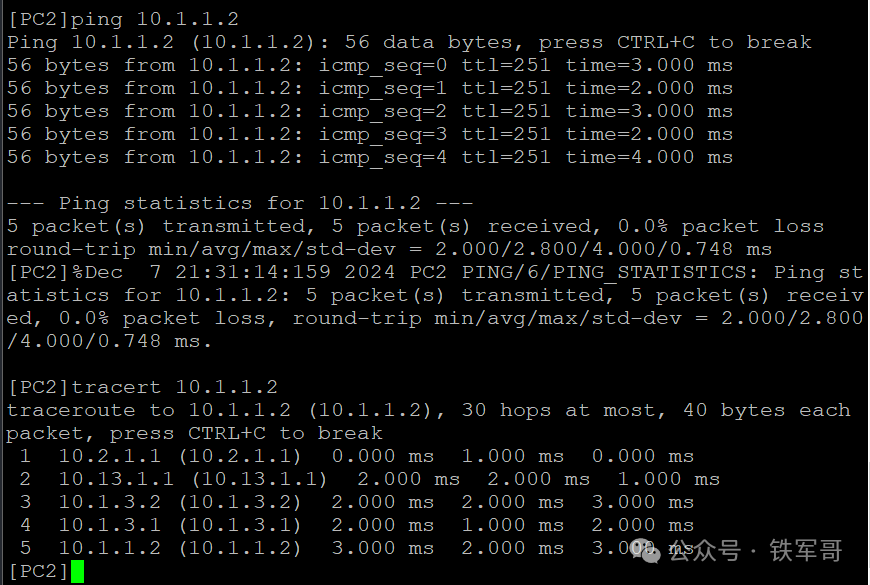

配置完成之后，我们看一下PC2访问PC1的流量转发情况。
可以看到，流量的转发路径为PC2→RT2→RT1→FW→RT1→PC2，与设想情况一致。
以上就是双臂旁挂的情况，其实在策略路由实现机制有问题的情况下，使用单臂旁挂会更简洁。

RT1























#policy-based-route fw1 permit node 10 if-match acl 3401 apply next-hop 10.1.2.2    #policy-based-route fw2 permit node 10 if-match acl 3402 apply next-hop 10.1.2.2#interface GigabitEthernet0/0 ip policy-based-route fw1#interface Tunnel0 mode gre ip policy-based-route fw2#acl advanced 3401 description PC1-PC2 rule 0 permit ip source 10.1.1.0 0.0.0.255 destination 10.2.1.0 0.0.0.255#acl advanced 3402 description PC2-PC1 rule 0 permit ip source 10.2.1.0 0.0.0.255 destination 10.1.1.0 0.0.0.255

RT2



#ip route-static 10.1.2.0 24 10.13.1.1

FW







#interface GigabitEthernet1/0/0 ip address 10.1.2.2 255.255.255.0 nat outbound# ip route-static 0.0.0.0 0 10.1.2.1

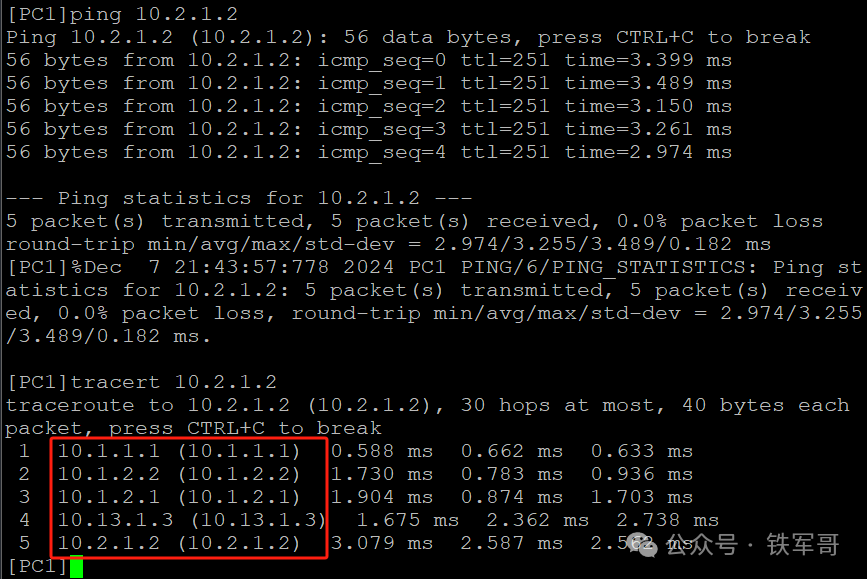

配置完成之后，我们再看一下PC1访问PC2的流量转发情况。
可以看到，流量的转发路径为PC1→RT1→FW→RT1→RT2→PC2，与设想情况一致。

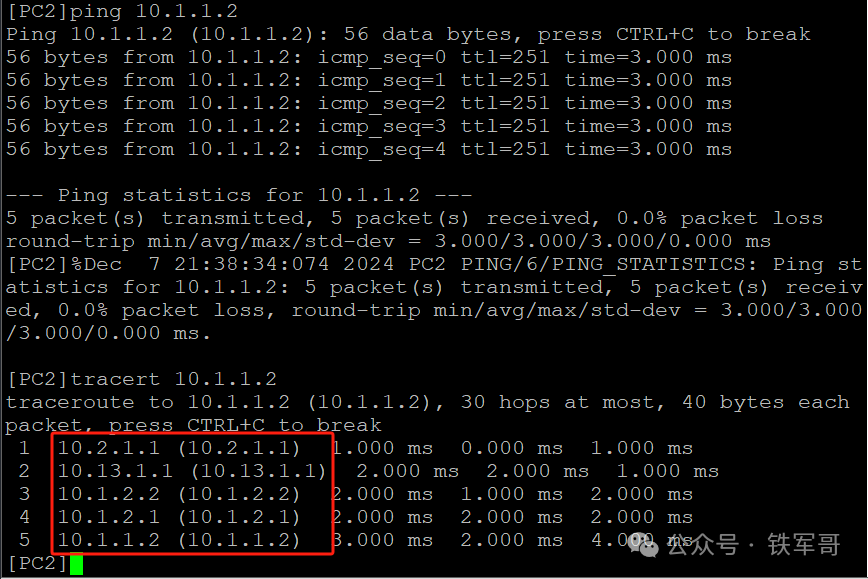

再看一下PC2访问PC1的流量转发情况。
可以看到，流量的转发路径为PC2→RT2→RT1→FW→RT1→PC2，与设想情况一致。
