AP三层注册、无线加密配置方法（命令行）

hqy hqy 发表于2024-12-25 01:23:04 浏览51 评论0

抢沙发发表评论


    1. 配置需求及实现的效果

mportant;">当AP的管理地址与AC的LAN口地址不在同一个网段时，我们称之为三层注册。本案例介绍通过命令行给AC配置AP三层注册，配置无线加密，同时使用AC给下联的AP和无线客户端分配192.168.2.0/24的地址。

需要使用配置线登录设备Console口。具体操作参考《Console登录方法》。

  1. 组网图

  3. 配置步骤

    1. 交换机划分VLAN

#进入系统视图

<H3C>system-view    //进入系统视图

#创建VLAN2并将与AP相连的G1/0/24加入该VLAN

[H3C]VLAN 2   //创建vlan 2

[H3C-vlan2]port GigabitEthernet 1/0/24   //将接口加入到24口

[H3C-vlan2]quit       //退出

#配置vlan虚接口，分别与AC和AP对接

[H3C]interface Vlan-interface 1   //创建vlan 1的虚接口

[H3C-Vlan-interface1]ip address 192.168.1.2 255.255.255.0    //配置vlan 1接口ip地址

[H3C-Vlan-interface1]quit    //退出

[H3C]interface Vlan-interface 2   //创建vlan 2的虚接口

[H3C-Vlan-interface2]ip address 192.168.2.1 255.255.255.0   //配置vlan 2接口ip地址

[H3C-Vlan-interface2]quit      //退出


    1. 交换机配置DHCP服务，给AP和无线客户端分配地址

#全局开启DHCP功能，配置地址池1，分配192.168.2.0/24网段地址，网关为192.168.2.1，dns服务器地址为8.8.8.8 114.114.114.114

[H3C]dhcp  enable     //开启dhcp功能

[H3C]dhcp server  ip-pool 1    //创建dhcp地址池1

[H3C-dhcp-pool-1]network 192.168.2.0 mask  255.255.255.0   //配置下发的地址网段

[H3C-dhcp-pool-1]gateway-list 192.168.2.1   //下发网关地址

[H3C-dhcp-pool-1]dns-list  8.8.8.8 114.114.114.114   //下发DNS地址

[H3C-dhcp-pool-1]option 43 hex 80 07 00 00 01 C0 A8 01 01 //配置option43字段，指定AC的IP地址192.168.1.1

[H3C-dhcp-pool-1]quit   //退出


注：在设备上配置option43属性仅支持十六进制模式，对于配置格式说明如下：80 07 00 00 01 C0 A8 01 01

以上黑色数字部分为固定字符，有色数字解释如下：

07：表示后面有7位（两个数字为一位），如果携带两台AC地址，则该字段为0B；

01：表示携带的AC IP数量，如果是两台AC，则该字段为02；

C0 A8 01 01：AC地址的十六进制字符；可以使用windows电脑自带的计算器将十进制换算为十六进制。方法如下：

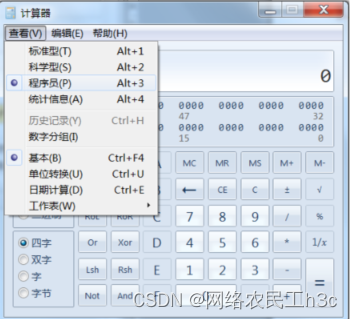

#AC的地址是192.168.1.1,首先将计算器修改为“程序员”模式：

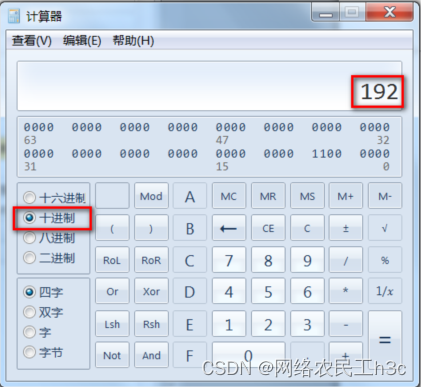

#选择“十进制”，输入AC地址的第一个数字192

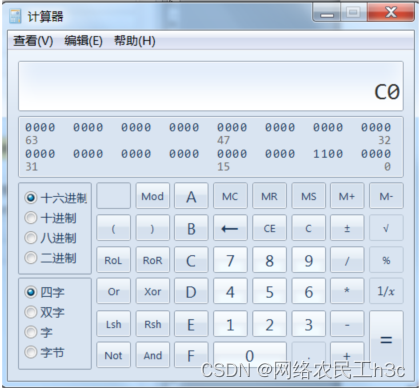

#点击“十六进制”，计算器直接将192切换为十六进制，数值为C0

#使用一样的方法，分别168、1、1的十六进制计算出来，分别为：A8、01、01。所以192.168.1.1对应的十六进制值为C0 A8 01 01


    1. 保存交换机配置

[H3C]save force       //保存


    1. 登录AC命令行，配置国家码cn

#首次登入会出现如下提示，要求输入国家码。需要配置国家码为CN，如选择其他区域可能会造成部分功能无法使用。以下标红色部分为设备自动打印部分。加粗的CN是需要手动输入的国家码

Press ENTER to get started.

 Please set your country/region code.

 Input ? to get the country code list, or input q to log out.

 CN


    1. AC修改地址、配置静态路由、创建vlan2

#进入系统视图

<H3C>system-view    //进入系统视图

#修改AC的地址为192.168.1.1 255.255.255.0

[H3C]interface Vlan-interface 1   //进入vlan 1的虚接口

[H3C-Vlan-interface1]ip address 192.168.1.1 255.255.255.0   //配置vlan 1接口ip地址

[H3C-Vlan-interface1]quit    //退出

#配置静态路由

[H3C]ip route-static 192.168.2.0 255.255.255.0 192.168.1.2   //配置到交换机的静态路由

#创建vlan 2

[H3C]vlan 2   //创建vlan 2

[H3C-vlan2]quit   //退出


    1. AC配置无线加密服务模板

#创建ESS接口，并开启psk认证，密码为12345678

[H3C]interface wlan-ess 1    //创建ESS接口

[H3C-WLAN-BSS1]port-security port-mode psk   //配置认证方式为PSK

[H3C-WLAN-BSS1]port-security preshared-key pass-phrase simple 12345678 //配置wifi密码

[H3C-WLAN-BSS1]port-security tx-key-type 11key   //使能11key类型的密钥协商功能

[H3C-WLAN-ESS1]quit   //退出

#配置服务模板，SSID为test，并配置wpa2加密

[H3C]wlan service-template  1 crypto     //创建加密服务模板

[H3C-wlan-st-1]ssid test   //配置wifi名称

[H3C-wlan-st-1]bind WLAN-ESS 1   //绑定ess接口

[H3C-wlan-st-1]security-ie rsn   //设置加密协议为WAP2

[H3C-wlan-st-1]cipher-suite ccmp   //设置加密套件为AES

[H3C-wlan-st-1]authentication-method open-system   //配置认证方法

[H3C-wlan-st-1]service-template enable   //开启服务

[H3C-wlan-st-1]quit   //退出


    1. AC配置AP注册模板，并绑定无线加密服务模板

#创建型号为wap712c的AP模板，在两个射频上绑定服务模板，并开启射频接口。WAP712C为双射频AP，有两个射频口。如若是单射频AP，只需配置radio 1 即可

[H3C]wlan ap ap1 model WAP712c   //创建AP模板

[H3C-wlan-ap-ap1]serial-id  auto     //绑定AP的序列号

[H3C-wlan-ap-ap1]radio 1     //进入radio 1视图

[H3C-wlan-ap-ap1-radio-1]service-template  1    //绑定服务模板1

[H3C-wlan-ap-ap1-radio-1]radio enable   //开启射频

[H3C-wlan-ap-ap1-radio-1]quit   //退出

[H3C-wlan-ap-ap1]radio  2    //进入radio 2视图

[H3C-wlan-ap-ap1-radio-1]service-template  1    //绑定服务模板1

[H3C-wlan-ap-ap1-radio-1]radio enable   //开启射频

[H3C-wlan-ap-ap1-radio-1]quit   //退出

[H3C-wlan-ap-ap1]quit   //退出


    1. AC开启AP自动注册并配置自动AP固化

#全局开启自动AP注册和AP固化功能

[H3C]wlan auto-ap enable     //开启AP的自动注册功能

[H3C]wlan auto-persistent  enable   //开启AP的自动固化功能

#待大概1~5分钟左右，可以使用display wlan ap all查看。如若有状态为R/M的AP，说明AP正常上线

<H3C>display wlan ap all

 Total Number of APs configured           : 1

 Total Number of configured APs connected : 0

 Total Number of auto APs connected       : 1

 Total Number of APs connected            : 0

 Maximum AP capacity                      : 32

 Remaining AP capacity                    : 32

                                  AP Profiles

 State : I = Idle,   J = Join, JA = JoinAck,   IL = ImageLoad

         C = Config, R = Run,  KU = KeyUpdate, KC = KeyCfm

         M = Master, B = Backup

--------------------------------------------------------------------------------

 AP Name                          State Model              Serial-ID

--------------------------------------------------------------------------------

 ap1                              I     WAP712C            auto

703d-1589-aec0                R/M    WAP712C            219801*********1453

-------------------------------------------------------------------------------


    1. 保存AC配置

[H3C]save force   //保存
