本文档介绍AP三层注册配置举例。
2 特性使用指南
2.1 使用场合
无线开局部署时，AP和Client通过相同的VLAN接入无线网络的场景。
2.2 配置前提
本文档不严格与具体软、硬件版本对应，如果使用过程中与产品实际情况有差异，请以设备实际情况为准。
本文档中的配置均是在实验室环境下进行的配置和验证，配置前设备的所有参数均采用出厂时的缺省配置。如果您已经对设备进行了配置，为了保证配置效果，请确认现有配置和以下举例中的配置不冲突。
3 配置举例
3.1 组网需求
如图1所示，集中式转发架构下，AC旁挂在L3 switch上，L3 switch做DHCP server为AP、Client和Host分配IP地址。需要实现无线客户端Client通过AP连接到AC上，并能与有线客户端Host互相访问，具体要求如下：
· 无线客户端Client通过VLAN 200接入网络，有线客户端Host通过VLAN 300接入网络；
· AC和AP之间跨三层网络建立CAPWAP隧道连接；
· L2 switch 1通过PoE方式给AP供电。

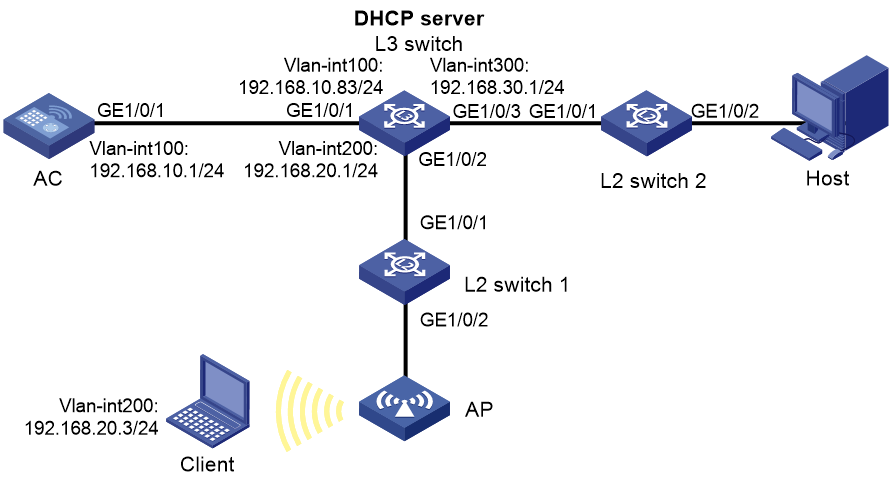

图1 AP三层注册组网图
3.2 配置思路
· 在L3 switch上开启DHCP server功能，AP、无线客户端Client和有线客户端Host都能通过DHCP server自动获取IP地址。
· 在AC上配置缺省路由下一跳为L3 switch。
· 在DHCP server上配置AP通过Option方式获取AC的IP地址完成三层注册。
· 在L2 switch 1上开启PoE功能，为AP设备供电。
· 在AC上配置无线服务，确保Client可以通过配置的无线服务接入网络，并访问Host。
3.3 配置注意事项
配置AP的序列号时请确保该序列号与AP唯一对应，AP的序列号可以通过AP设备背面的标签获取。
3.4 配置L2 switch 1
# 配置VLAN及接口。
<L2Switch1> system-view
[L2Switch1] vlan 200
[L2Switch1-vlan200] port gigabitethernet 1/0/2
[L2Switch1-vlan200] quit
[L2Switch1] interface gigabitethernet 1/0/1
[L2Switch1-GigabitEthernet1/0/1] port link-type trunk
[L2Switch1-GigabitEthernet1/0/1] port trunk permit vlan 200
[L2Switch1-GigabitEthernet1/0/1] quit
# 开启PoE接口远程供电功能。
[L2Switch1] interface gigabitethernet 1/0/2
[L2Switch1-GigabitEthernet1/0/2] poe enable
[L2Switch1-GigabitEthernet1/0/2] quit
3.5 配置L2 switch 2
# 配置VLAN及接口。
<L2Switch2> system-view
[L2Switch2] vlan 300
[L2Switch2-vlan300] port gigabitethernet 1/0/2
[L2Switch2-vlan300] quit
[L2Switch2] interface gigabitethernet 1/0/1
[L2Switch2-GigabitEthernet1/0/1] port link-type trunk
[L2Switch2-GigabitEthernet1/0/1] port trunk permit vlan 300
[L2Switch2-GigabitEthernet1/0/1] quit
3.6 配置L3 switch
# 配置VLAN及接口。
<L3Switch> system-view
[L3Switch] vlan 100
[L3Switch-vlan100] quit
[L3Switch] vlan 200
[L3Switch-vlan200] quit
[L3Switch] vlan 300
[L3Switch-vlan300] quit
[L3Switch] interface gigabitethernet 1/0/1
[L3Switch-GigabitEthernet1/0/1] port link-type trunk
[L3Switch-GigabitEthernet1/0/1] port trunk permit vlan 100 200
[L3Switch-GigabitEthernet1/0/1] quit
[L3Switch] interface gigabitethernet 1/0/2
[L3Switch-GigabitEthernet1/0/2] port link-type trunk
[L3Switch-GigabitEthernet1/0/2] port trunk permit vlan 200
[L3Switch-GigabitEthernet1/0/2] quit
[L3Switch] interface gigabitethernet 1/0/3
[L3Switch-GigabitEthernet1/0/3] port link-type trunk
[L3Switch-GigabitEthernet1/0/3] port trunk permit vlan 300
[L3Switch-GigabitEthernet1/0/3] quit
[L3Switch] interface vlan-interface 100
[L3Switch-Vlan-interface100] ip address 192.168.10.83 255.255.255.0
[L3Switch-Vlan-interface100] quit
[L3Switch] interface vlan-interface 200
[L3Switch-Vlan-interface200] ip address 192.168.20.1 255.255.255.0
[L3Switch-Vlan-interface200] quit
[L3Switch] interface vlan-interface 300
[L3Switch-Vlan-interface300] ip address 192.168.30.1 255.255.255.0
[L3Switch-Vlan-interface300] quit
# 开启DHCP server功能。
[L3Switch] dhcp enable
# 配置DHCP地址池200为AP和Client分配地址范围为192.168.20.0/24，网关地址为192.168.20.1。
[L3Switch] dhcp server ip-pool 200
[L3Switch-dhcp-pool-200] network 192.168.20.0 mask 255.255.255.0
[L3Switch-dhcp-pool-200] gateway-list 192.168.20.1
# 通过自定义选项的方式配置Option 43的内容，为AP指定AC的IP地址192.168.10.1，Option 43选项内容中最后四字节c0a80a01即为AC的十六进制IP地址。
[L3Switch-dhcp-pool-200] option 43 hex 8007000001c0a80a01
[L3Switch-dhcp-pool-200] quit
# 配置DHCP地址池300为Host分配地址范围为192.168.30.0/24，网关地址为192.168.30.1。
[L3Switch] dhcp server ip-pool 300
[L3Switch-dhcp-pool-300] network 192.168.30.0 mask 255.255.255.0
[L3Switch-dhcp-pool-300] gateway-list 192.168.30.1
[L3Switch-dhcp-pool-300] quit
3.7 配置AC
1. 配置AC接口
(1) 选择页面底部的<系统>按钮，进入系统菜单页面。
(2) 选择页面左侧导航栏的[网络配置/VLAN]，在“VLAN”页签下单击“
”添加VLAN。
¡ 创建VLAN 100、200。
¡ 配置VLAN 100接口IP地址为192.168.10.1/24。

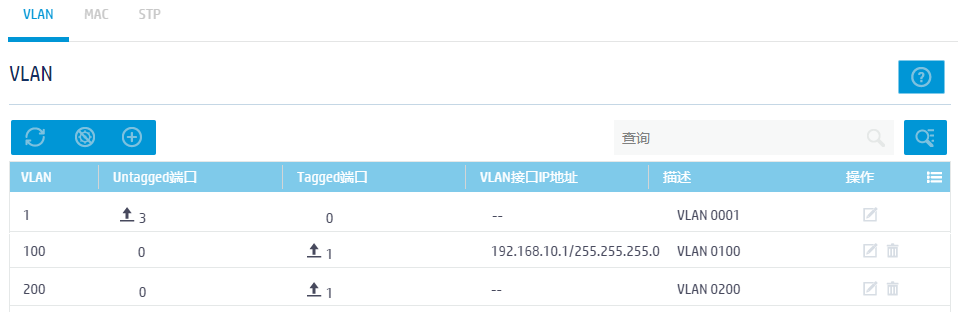

图2 配置VLAN
(3) 选择页面左侧导航栏的[网络配置/接口]，在“接口”页签下修改GE1/0/1接口配置。
¡ 接口的链路类型为“Trunk”。
¡ Permit VLAN为“100,200”。

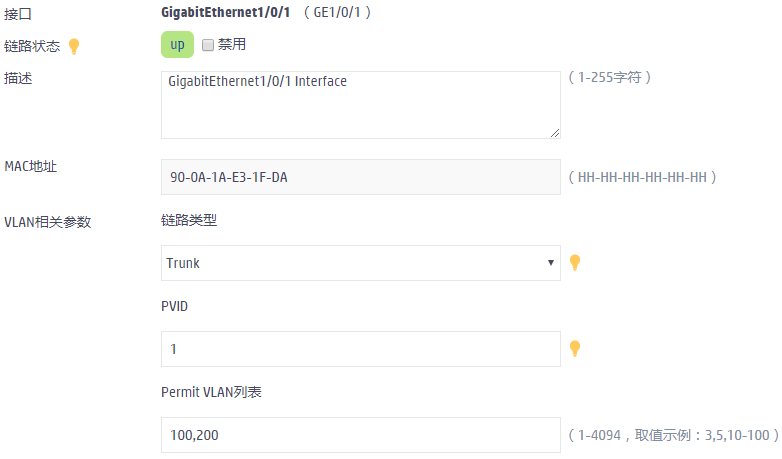

图3 配置接口
2. 配置缺省路由
(1) 选择页面底部的<系统>按钮，进入系统菜单页面。
(2) 选择页面左侧导航栏的[网络配置/路由]，在“静态路由”页签下单击“IPv4静态路由”后的“>”进入静态路由页面，而后单击“
”添加静态路由，目的地址为“0.0.0.0”，掩码长度为“0”，下一跳IP地址为“192.168.10.83”。

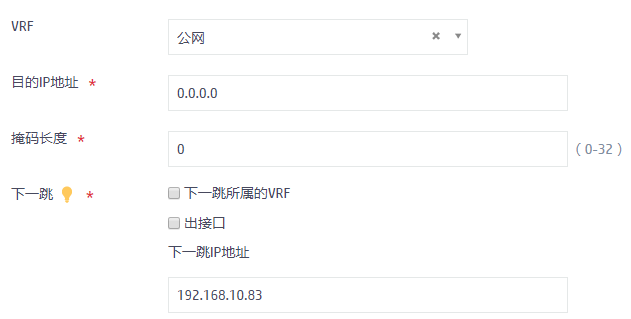

图4 添加静态路由
3. 配置无线服务
(1) 选择页面底部的<网络>按钮，进入网络菜单页面。
(2) 选择页面左侧导航栏的[无线配置/无线网络]，单击“
”添加无线服务。
¡ 无线服务名称配置为“service”。
¡ SSID配置为“service”。
¡ 无线服务配置为“开启”。

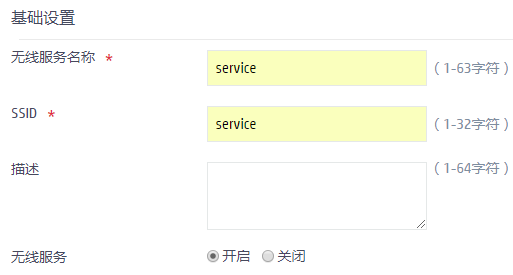

图5 配置无线服务
4. 配置AP
(1) 选择页面底部的<网络>按钮，进入网络菜单页面。
(2) 选择页面左侧导航栏的[无线配置/AP管理]，单击“AP”页签下的“
”手动添加AP。
¡ AP名称配置为“ap1”。
¡ 配置该AP的型号及序列号。
(3) 选择页面左侧导航栏的[无线配置/AP管理]，单击编辑按钮进入ap1的配置页面。在“无线服务配置”页签下将无线服务service绑定到5GHz射频上，绑定VLAN为“200”。

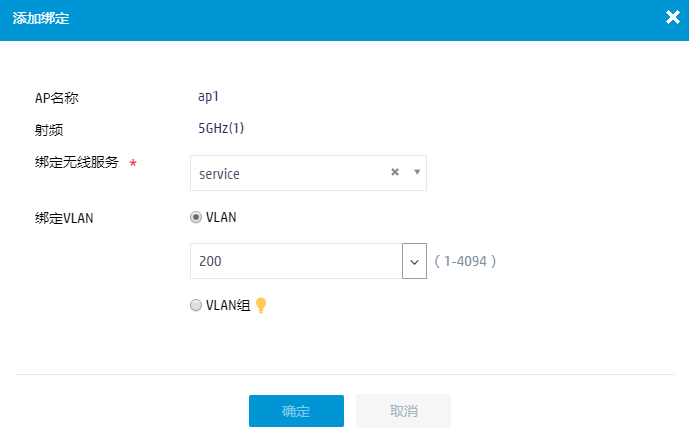

图6 绑定射频
(4) 选择页面左侧导航栏的[无线配置/射频管理]，在“射频配置”页签下的“所有AP的射频”栏中单击右上角的“
”按钮进入“AP射频配置”页面。选择ap1的5GHz射频进行编辑。
¡ 射频模式配置为“802.11ac（5GHz）”。
¡ 工作信道配置为“149”。
¡ 射频状态配置为“开启”。

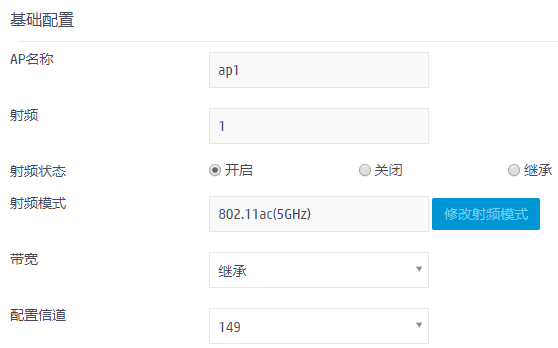

图7 配置射频
3.8 验证结果
(1) 选择页面底部的<网络>按钮，进入网络菜单页面。
(2) 选择页面左侧导航栏的[监控/AP]，在“AP”页签下可看到AP已经上线。
(3) 选择页面左侧导航栏的[监控/客户端]，可看到客户端已经接入网络。
(4) 在无线终端Client上，可通过连通性测试工具检测与Host的连通性。
