前面用VXLAN和EVPN介绍了跨mportant;">广域网大二层网络互通的方案，但是我们也发现这种新技术对设备的能力有要求，成本可能会提升。那能不能用简单一点的方案呢？相信机智的小伙伴已经发现我前几天的IPsec的RFC文档，那么今天就用IPsec来操练一下吧。

实验原型借鉴H3C典型配置“采用手工方式建立保护IPv4报文的IPsec隧道”，

组网需求

在RT1和RT2之间建立一条IPsec隧道，对PCA所在的子网（192.168.1.0/24）与PCB所在的子网（192.168.2.0/24）之间的数据流进行安全保护。具体要求如下：

封装形式为隧道模式。

安全协议采用ESP协议。

加密算法采用128位的AES，认证算法采用HMAC-SHA1。

手工方式建立IPsec SA。

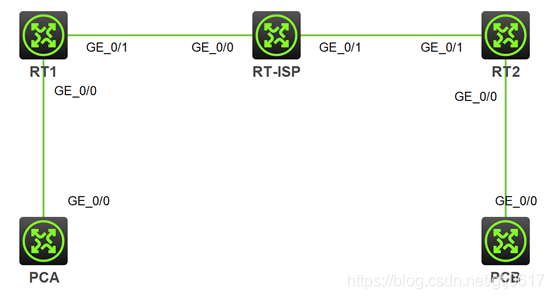

组网图

设备配置

IPsec是一个基础实验，结合配置任务和RFC2401的要求我们可以发现，IPsec的主要配置任务包括以下几点：

1、配置IPsec保护的数据流量。一般也称为感兴趣流，用ACL来进行匹配；

2、配置IPsec安全提议。指定对IP报文的封装形式为传输模式或隧道模式，选择安全协议为AH或ESP、并配置加密算法及认证算法。

3、配置IPsec安全策略。包含配置应用感兴趣流，应用IPsec安全提议，指定IPsec隧道地址，配置安全协议的SPI（Security Parameter Index，安全参数索引）和SA（Security Association，安全联盟）密钥。

4、在接口上应用IPsec安全策略。

上面流程了解之后，直接贴出设备配置。

RT1

#interface GigabitEthernet0/0ip address 192.168.1.1 255.255.255.0#interface GigabitEthernet0/1ip address 12.1.1.1 255.255.255.0 nat outbound 3401 ipsec apply policy ipsec# ip route-static 23.1.1.0 24 12.1.1.2 ip route-static 192.168.2.0 24 12.1.1.2#acl advanced 3400 rule 0 permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255#acl advanced 3401 rule 0 deny ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255 rule 5 permit ip#ipsec transform-set tran1 esp encryption-algorithm aes-cbc-128 esp authentication-algorithm sha1#ipsec policy ipsec 10 manual transform-set tran1 security acl 3400 remote-address 23.1.1.3sa spi inbound esp 123456 sa string-key inbound esp simple qwer sa spi outbound esp 654321 sa string-key outbound esp  simple asdf

RT2

#interface GigabitEthernet0/0 ip address 192.168.2.1 255.255.255.0#interface GigabitEthernet0/1 ip address 23.1.1.3 255.255.255.0 nat outbound 3401 ipsec apply policy ipsec# ip route-static 12.1.1.0 24 23.1.1.2 ip route-static 192.168.1.0 24 23.1.1.2#acl advanced 3400 rule 0 permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255#acl advanced 3401 rule 0 deny ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255 rule 5 permit ip#ipsec transform-set tran1 esp encryption-algorithm aes-cbc-128 esp authentication-algorithm sha1#ipsec policy ipsec 10 manual transform-set tran1 security acl 3400 remote-address 12.1.1.1 sa spi inbound esp 654321 sa string-key inbound esp simple asdf sa spi outbound esp 123456 sa string-key outbound esp simple qwer

RT-ISP

#interface GigabitEthernet0/0ip address 12.1.1.2 255.255.255.0#interface GigabitEthernet0/1ip address 23.1.1.2 255.255.255.0

验证配置

验证设备

查看RT1上IPsec安全策略的信息

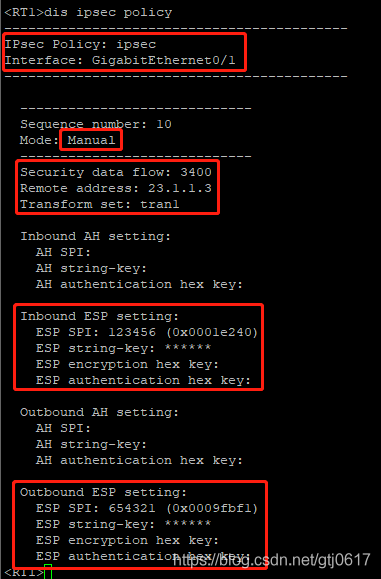

display ipsec policy

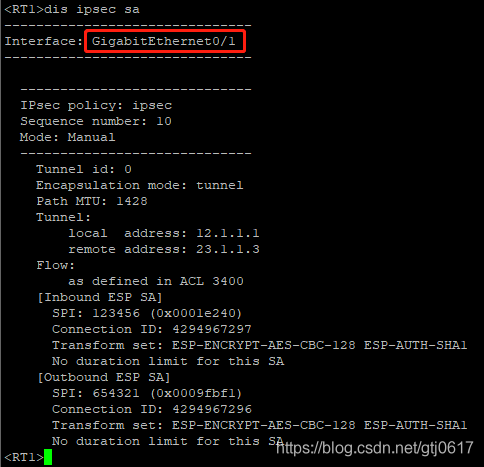

查看RT1上IPsec SA的相关信息

display ipsec sa

查看RT1上IPsec安全提议的信息

display ipsec transform-set

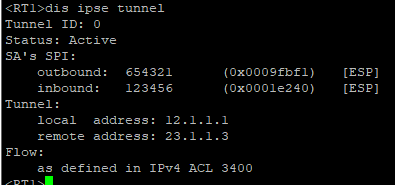

查看RT1上IPsec隧道的信息

display ipsec tunnel

验证主机

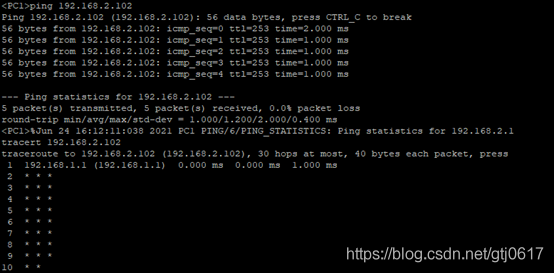

从PC1向PC2发起ping从测试，可以连通。观察TTL值为253，表明中间经过了两跳设备，应该就是IPsec隧道两端的RT1和RT2，中间的互联网无感知。但是使用tracert探测路径，则无法看到网络转发路径。

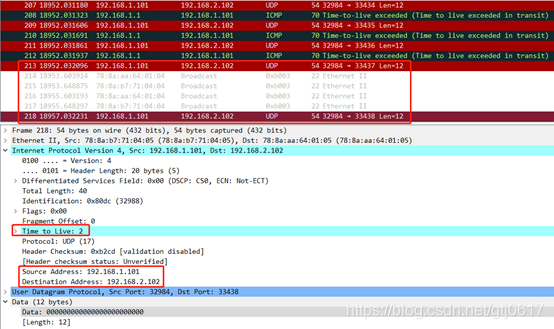

通过抓包可以发现，RT2没有回应TTL超时的ICMP错误消息，应该是没有接口响应吧。

查看IPsec SA信息时，隧道下有一行Path MTU: 1428的信息，那就来验证一下MTU的大小吧。

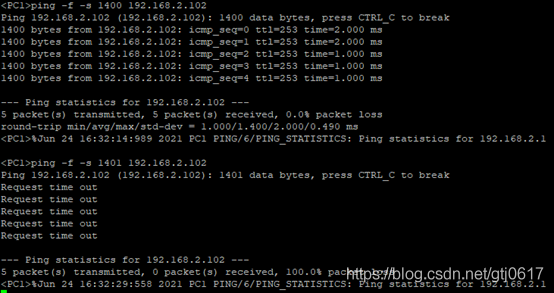

测试发现实际最大能通过的报文大小为1400字节，1401字节及更大的报文无法通过。

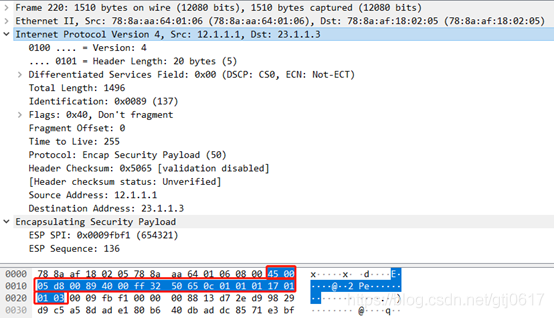

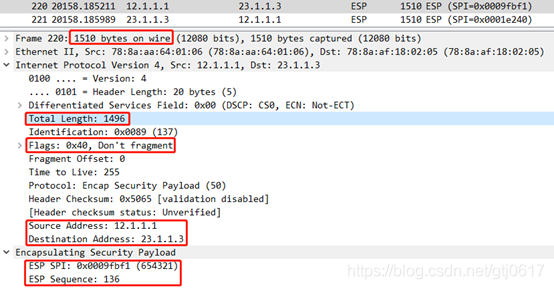

抓包发现IPsec设备发出的报文大小为1510字节，其中包含14字节的以太网报文头封装，内部数据长度为1496字节。还可以看到DF标志、隧道的源目地址以及ESP SPI等信息。

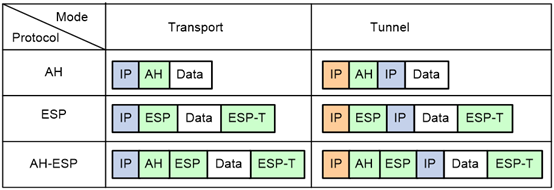

安全协议数据封装格式如下表。我们采用的是ESP-Tunnel的方式，所以数据封装格式为：[OUTER-IP][ESP][INNER-IP][DATA][ESP-T]

再次对比数据包长度，减掉20字节的外部报文头，得到[ESP][INNER-IP][DATA][ESP-T]部分长度为1476字节。再减掉ESP封装的SPI和序列号的8字节，还有1468字节。

我们再反着考虑一下，这个1428字节是隧道的MTU，IPsec网关路由器接收到的报文是多大呢？

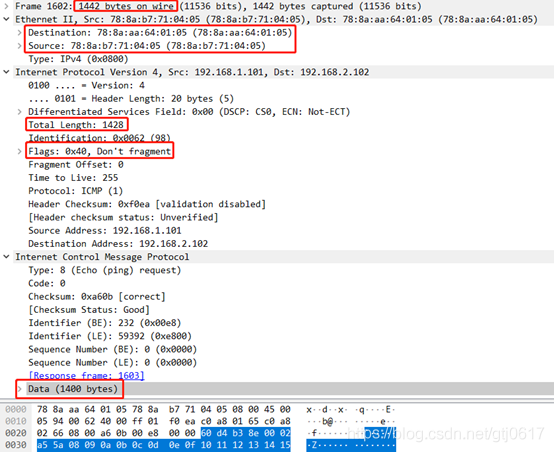

数据长度为1400字节，ICMP报文标志位长度为8字节，再加上IP报文头的20字节，长度正好是1428字节，也就是[INNER-IP][DATA]的长度为1428字节。外层的14字节的以太网封装，进入设备之后就脱掉了，但是依然可以看到最外层封装的源MAC地址为PCA的MAC地址，目的MAC地址为网关设备的MAC地址。

再计算一下，[ESP-T]这段的长度应该是40字节吧？

总结

1、IPsec网关设备应用NAT时，要将IPsec保护的数据流量排除掉。因为接口下NAT优先级高于IPsec，会导致互访流量的源地址被转换为无法进入IPsec隧道；

2、ESP + Tunnel模式下，数据的封装格式为：[OUTER-IP][ESP][INNER-IP][DATA][ESP-T]。其中[INNER-IP][DATA]长度受隧道MTU限制，报文的整体长度受IPsec网关设备出接口MTU限制。

3、ESP配置中的SPI和SA在两台IPsec网关设备的出入方向相反，需要注意。
