平台：5600g+msi b450i+Pcie延长线(重点) win10
10100te+华擎h410m itx 黑裙晖ds918
本人于上周入手了两块浪潮x540 t2万兆网卡（YZCA-00311-101），到手后分别在两台电脑上插上，发现在b450i上能识别，h410 黑裙上面识别不了，两张卡都在b450i上能识别。
于是各种折腾，给黑裙换驱动，破解ds918两个网口限制，装ds3617，装win10，重置bios，升级bios，装esxi，都不行。瞎折腾了两三天。

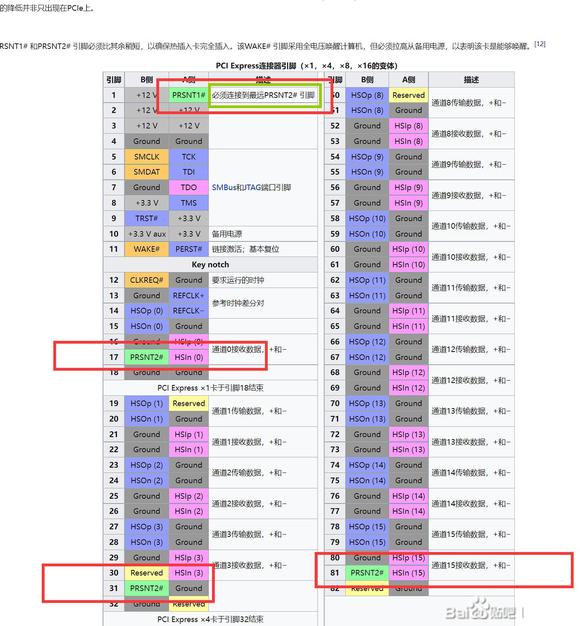

在维基上面看到PCie物理阵脚介绍的时候发现，A1的PRSNT1# 阵脚，要链接到设备支持x几的最远端的PRSNT2#引脚。

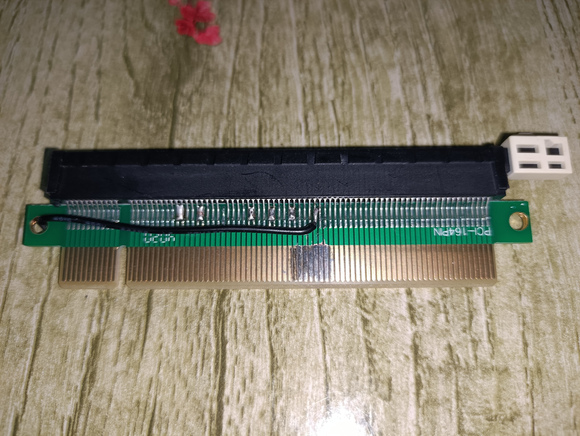

于是干！x540 t2是x8接口的，所以直接从pcie的A1引脚直接飞一条线到B48引脚。

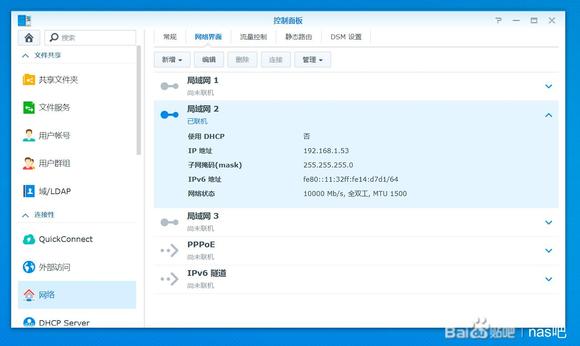

结果华擎H410m itx成功识别浪潮x540 t2！！！
（注：这样子直接跳线链接对设备有没有影响我不知道，损坏设备我不负责，欢迎懂这方面的大佬讨论）

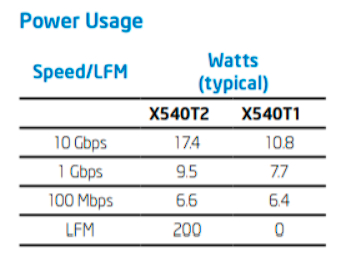

关于X540 T2的功耗
不接网线跟只接一根网线千兆模式空载下大概都是8w
一个网口万兆的情况下大概是12w
无转接卡模式
其实这卡是pcie 2.0 x8模式，也就是每个网口占用x4，在pcie 3.0 x4下也可以跑满万兆带宽（pcie 2.0 x8的总带宽等于pcie 3.0 x4）
华擎x79 极限玩家3 目前测试可以正常识别一张浪潮x540 t2 使用离cpu最远的那根pcie，bios里设置这根pcie为3.0 x8模式，其他pcie插槽先设置成pcie 1.0，等插上网卡再进bios把其他插槽设置成pcie 3.0 可以完美使用
华硕b150/b250 plus 两根全长pcie插槽都可以正常使用，无需设置
技嘉b250m d3h 两根全长pcie插槽都可以正常使用，无需设置
技嘉b660m d3h /b660m 雪雕 两根全长pcie插槽可以正常使用，无需设置
华擎 b150m pros4 两根全长pcie插槽都可以正常使用，无需设置
n3160 b75 h81 b85 基本都无法使用，插上网卡，上电后散热器风扇转一下，然后停机。
大部分服务器主板，有x8插槽的全部可以使用，无x8插槽的部分可以使用
至于功耗，2个网卡接上网线，功耗大概12瓦，待机功耗没测试，其实这个功耗不算很高，对比i225 -v 双口网卡（5-6瓦）
最后，这个网卡是可以使用跳线屏蔽网口的，网卡一共有3个跳线，后面一个单独的是工作模式跳线，上面2个在一起的，跳线2-3就可以屏蔽网口。
B85 Z87都能正常识别，但是华擎的X99M只有最下面南桥出来的PCIE能识别，CPU直连的两条PCIE都不识别，然后一张技嘉B85第一次开机正常，用一会后重启就一直重启了，最后发现这张网卡的主要供电是3.3V辅助待机，而低端主板3.3V待机供电电流都比较小，导致3.3V待机供电不足
直接胶带屏蔽网卡的3.3V待机供电引脚，然后把3.3V供电和3.3V待机连接一起，这样网卡就相当于使用+3.3V作为供电了。

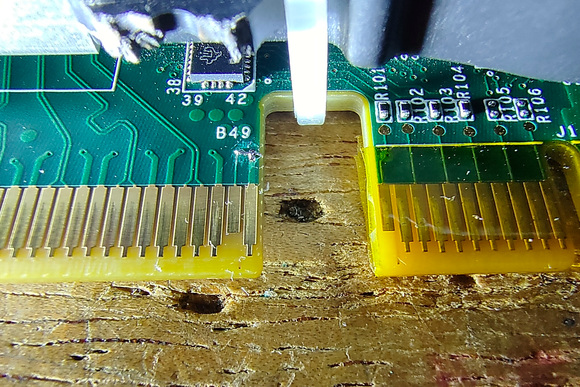

直接短接末尾两根引脚，原先华擎X99M不能识别的两根插槽都能正常识别了
查了下PRSNT1# 和PRSNT2# 引脚的功能，这两根引脚作用是检测热插拔的，也可以说是检测PCIE设备存不存在的，如果主板插槽不是利用这两根引脚检测功能，那这张网卡就能正常识别，如果用到这两根引脚，那就不能识别了，这也是为什么大部分有三条PCIEx16槽的第二根槽都不能识别的原因，因为第二槽是从第一槽X16里分过来的，那就需要第二槽有检测存不存在PCIE设备的功能，如果没有设备，那第一槽就工作在X16，如果第二槽接设备，第一第二槽就变成X8/X8。
然后就是检测原理，主板上的PRSNT1# 是接地的，然后主板上的PRSNT2# 是检测引脚，然后PCIE设备上是PRSNT1# 直连PRSNT2# ，当PCIE设备完全插入主板后，主板PRSNT2# 通过设备的PRSNT2# 连通到PRSNT1# ，PRSNT1# 再接到主板地，等效于主板PRSNT2#接地 ，所以理论上修改方法应该是网卡 的PRSNT2#连线到PRSNT1#，这样就是标准的解法，但是奈何这个网卡奇葩，测量网卡PRSNT1#直接就是接地的，所以PRSNT2#连到PRSNT1#也就等效于接地，所以直接把PRSNT2#和旁边的地相连就行了，结果上主板PRSNT2#也是检测到接地，但是不是通过PRSNT1#接地而已

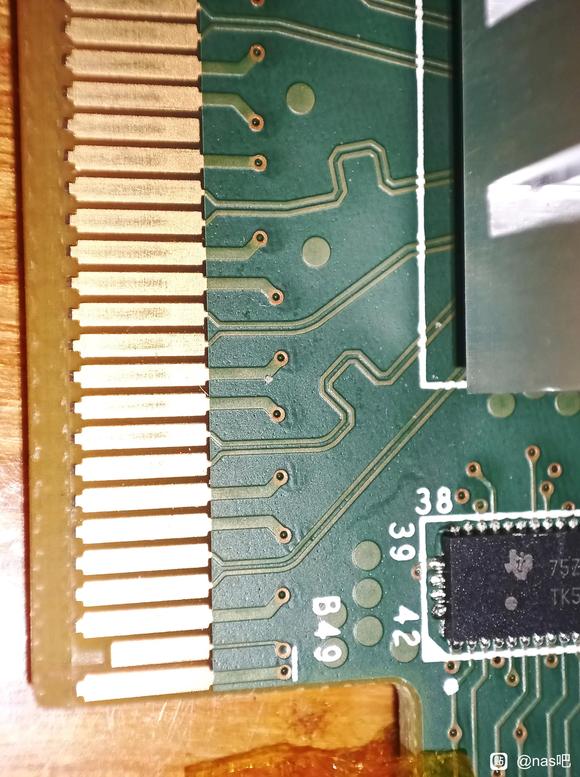

X4单口10G肯定没问题，双口10G没试过，X4基本上不用短接就能识别，短接是插到X8或者X16插槽不认卡才需要短接，我上面短接的是B48和B49，插X4槽也影响不到，我没遇到X4不识别的，如果真的X4不识别，那就短接B31和B32吧
改供电方法，就是把网卡的供电从默认的3.3VSB改到3.3V上，好处是解决有些主板3.3VSB供电不足的问题，同时改后网卡关机不通电，也就不能使用网络唤醒。

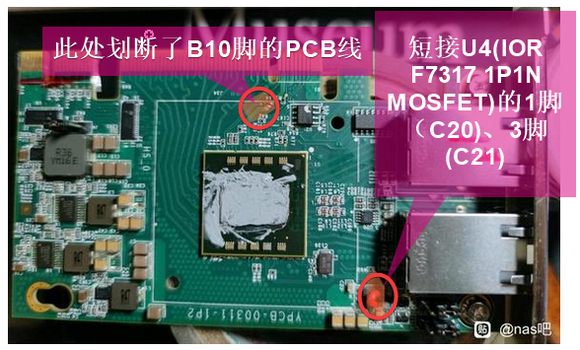

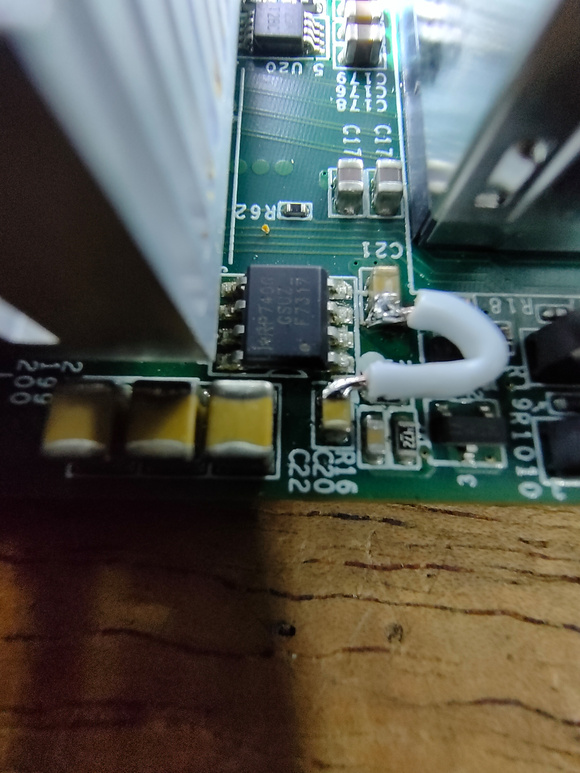

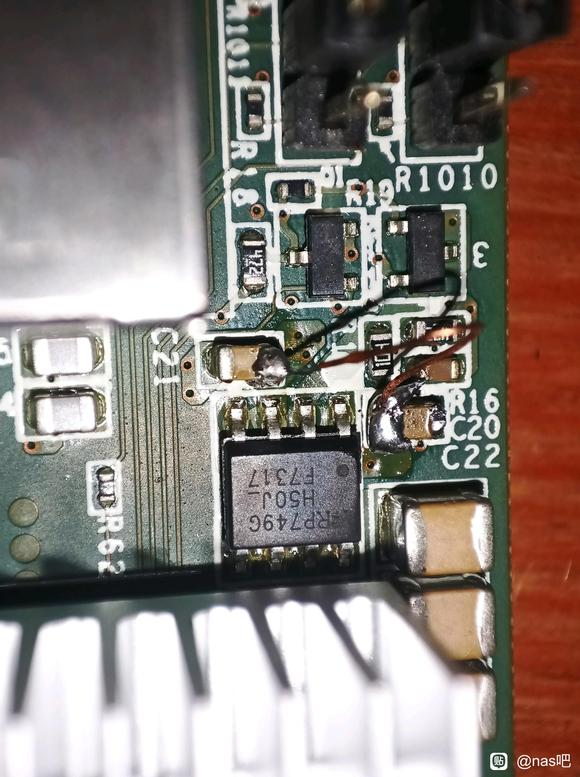

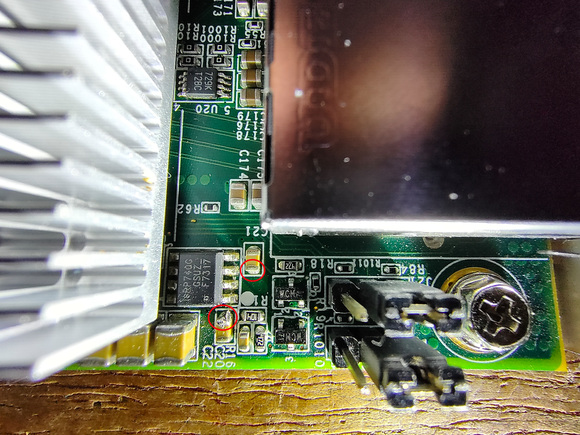

短接下图两个红圈，这两个点是3.3V和3.3VSB的两个点，短接后就相当于把网卡的3.3V和3.3VSB两路电压合并成一路。

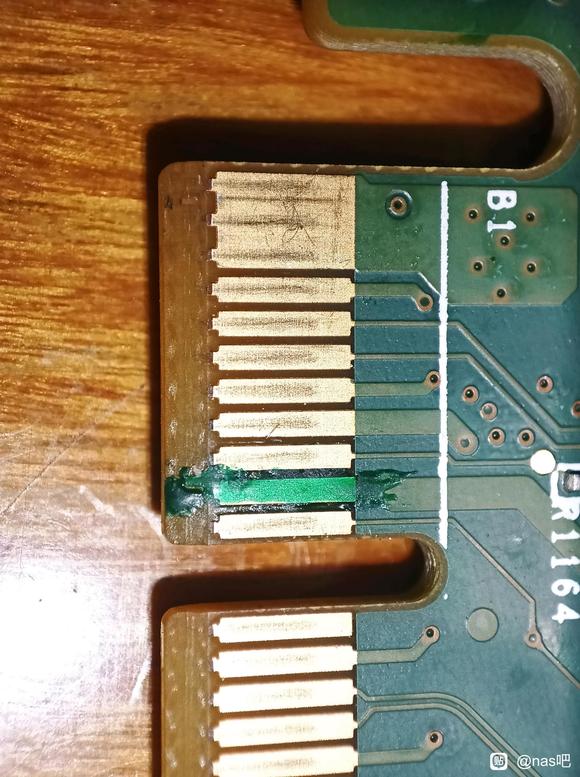

或者可以刮开下图红圈位置，直接短接，也就是短接B8和B10引脚，两种方法选简单的改就行。
然后用胶带屏蔽B10引脚，也就是3.3V待机引脚，这样就不会从3.3V待机引脚取电了
如果这张网卡装上之后不能开机，或者反复重启，可以用这个方法试一下，但是不保证有效。如果原卡装上能正常开机，但是不识别，就不用改了，能正常开机就不是供电问题，因为3.3VSB是给南桥和IO很多设备供电的，如果供电不足就不能正常开机了

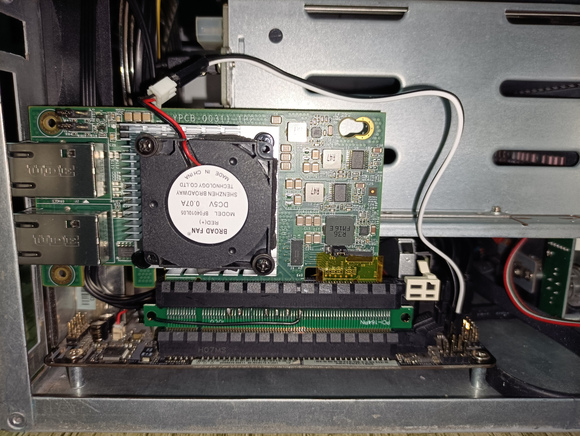

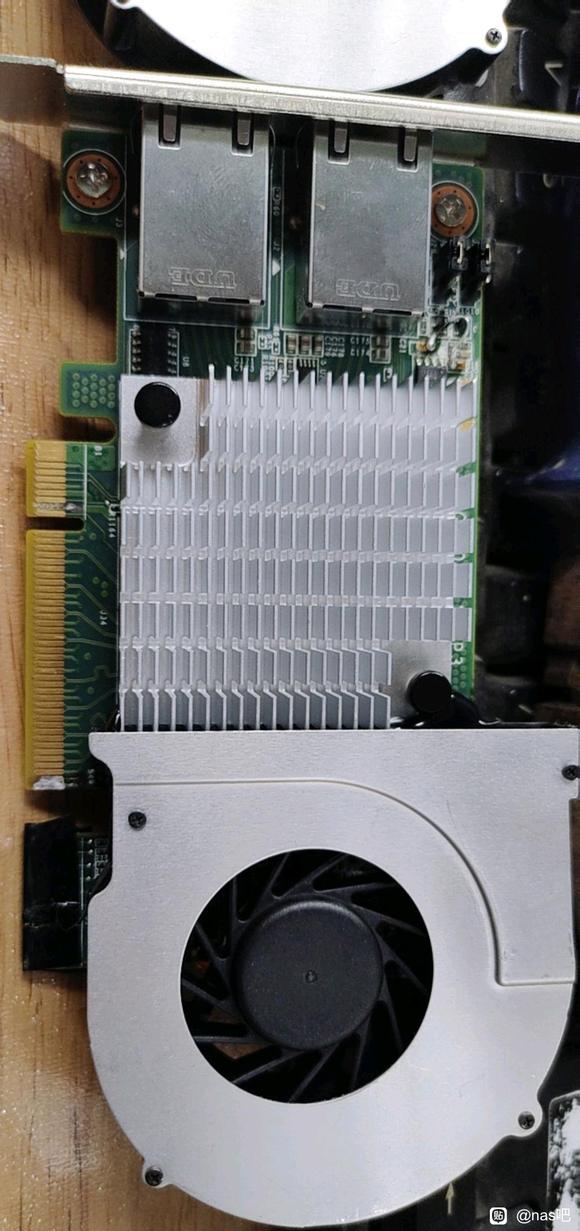

个网卡发热巨大，需要加风扇，直接叠在散热器上最方便，但是会增加厚度，用这种涡轮风扇效果听不错的，5V的风扇，接到网卡的3.3V供电上，转速刚刚好
浪潮x540 t2万兆网卡就是个垃圾网卡，若干不兼容，无数次折腾安装浪潮官方驱动，INTEL官方驱动，莫名其妙的驱动安装上了，网卡启动一下就自动禁用了。然后重启下，可以使用，一会儿有不能用了，然后打死都不能用。还有发热量大得很，加了风扇才能勉强工作，不加一会儿就死掉。换了不同品牌，不同型号的四台电脑，各种奇奇怪怪的故障，总之就是：不能正常工作。
高手们有闲心可以折腾下改线路之类的。普通用户还是放弃幻想吧！
作为穷酸用户表示两张用得好好的，60块钱一张的双电口万兆，要什么自行车。 本来这卡就是服务器卡，在服务器上有风道，所以原装没有风扇是正常的，既然要在普通机箱上用，那散热是你要考虑的问题，虽然浪潮的比其他的散热模组小了很多。
完美搞定，不过不知道为啥连接千兆软路由还是会有掉速情况，千兆网卡就没这个问题，而且这个掉速是偶尔会不掉，很迷

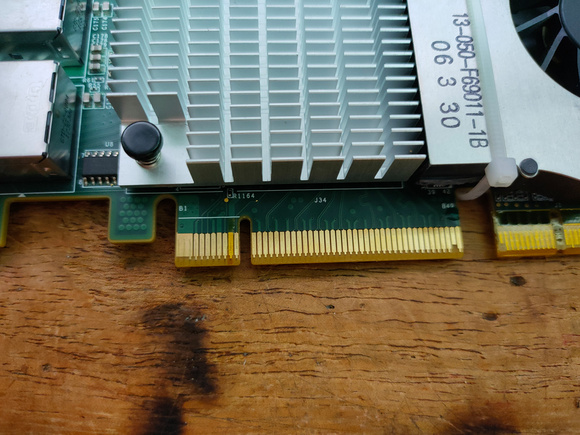

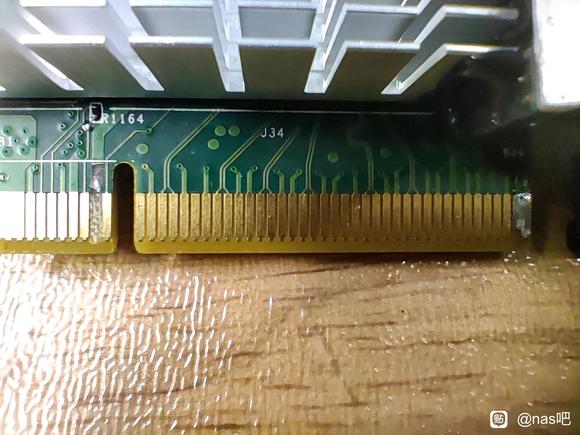

金手指这里我这样处理了，B10直接剥掉，最后两根用焊锡拖起来，如果在上面焊接在插主板的时候容易把焊接点给崩掉，现在这样一劳永逸
首先一个大前提，这个也是关于能不能使用硬件全部性能的问题
首先，在9代包括9代以前的消费级cpu。cpu一共20条pcie通道，其中16条直出给主板的第一条pcie插槽。然后4条直出给主板pch，也就是说主板上的 网卡 声卡 usb 包括m.2这些设备一共就4条pcie通道，如果你再插上独立网卡，再装上m.2固态，那么这些设备总带宽也就是那4条pcie的总带宽，对于需要4条pcie的网卡或者m.2，那么是肯定跑不满的。
9代以后，也就是10-12代的部分主板与上面相同，比如h610主板对比b660主板，h610是没有cpu给的pcie4.0通道，只有pcie3.0通道。
下面说下这个网卡，这个网卡是pcie 2.0 x8 也就是pcie 3.0 x4或者pcie4.0 x2。你想跑满插在pcie3.0接口上，你就必须满足x4的带宽。你如果接在主板的pch通道的pcie插槽上，就会和主板其他设备共享pcie带宽。
所以 如果你不确定你的主板pch 都有哪些设备，你就必须把网卡插到主板的第一根pcie x16插槽，使用cpu直出通道，这样就不会和其他设备共享了。
下面说下网卡识别和驱动。
我在很早以前就遇到过板载网卡和独立网卡冲突的现象，板载是螃蟹的8111千兆网卡，后来我装了牙膏厂的82540独立千兆网卡，这两个网卡就冲突。
从那以后，我基本上不买集成螃蟹网卡的主板。（对于你的主板板载网卡我不了解，不知道会不会和独立网卡冲突）主板板载的是牙膏厂的网卡，再安装牙膏厂的独立网卡，基本不会出现网卡冲突的现象。
还有，我帮别人改装系统，偶尔也会遇到板载螃蟹网卡的主板，我的做法是进入bios关闭板载网卡，而不是在系统里面卸载板载网卡的驱动，只卸载驱动板载网卡还是工作的，只是没驱动，该冲突的还是冲突。
最后说下驱动问题。我没使用过娱乐大师 驱动精灵等软件安装驱动，这个网卡的驱动是我直接从牙膏厂的官网下载的，安装后能直接识别两个网口。
下载网址：mp.bdimg.com/safecheck/index?url=rN3wPs8te/pL4AOY0zAwhzXEgvKJMvd6qhGnM+iW45orD88m9OoT3Wg33aN5A7iuGUXPRInjRunxjmvorBWIxhL0FRGlwA2uGGH9sxIHQJ7xuNLiMSHJ5iQKUwpvZ5krwXOWyCNB+M2yYxWAY2/ePK2+j8BlbRhletVUZGG/ByKEfiA8Wq+JIpUCNIdO+cwNB2c6dkie3rUOehO+pQbyhJ3juYOqkeEsO1M1iaXJxB7jCgF46I9kpPrtt/gSSi4tOvpU7pyOE1XDqh5XZEMbqHMq+/Zuwwh6jHTFYDVNoqswPGbuJnYGNA==" target="_blank" rel="noopener noreferrer nofollow" class="j-no-opener-url" style="box-sizing: content-box; color: rgb(45, 100, 179); text-decoration-line: none; outline: 0px;">https://www.intel.cn/content/www/cn/zh/products/sku/58954/intel-ethernet-converged-network-adapter-x540t2/downloads.html
更具自己的系统下载就行，如果是win11系统，下载第一个。
备注：如果最新的27.7版本下载不了，可以在下拉菜单里选择27.6.1版本下载，我目前在win10系统上安装的是27.6.1驱动
b75插上去电源一直处于保护一直在打嗝。技嘉的 b 八五原卡插上去。可以开机可以正常识别。爱快open都没问题。就是插上优盘或者其他us设备电源会处于保护。拔掉就好了。然后z77的主板。原卡插上去和网卡冲突。电脑无法关机。打不上驱动。然后按评论里的屏蔽3.3V待机引脚。和跳线都好啦。最后的那两个脚没有断也可以完美。供参考
要想关机不发热，第一种方法是在BIOS里开启节能，第二种方法就是改供电
改供电指的是把3.3V和3.3VSB的两个点进行短接
有两步，短接是一步，还要屏蔽B10引脚，两步都是必须的，少任何一个操作都不行
