华为配置WLAN外置Portal认证示例
业务需求
某企业为了提高WLAN网络的安全性，采用外置Portal认证方式，实现对用户的接入控制。
组网需求

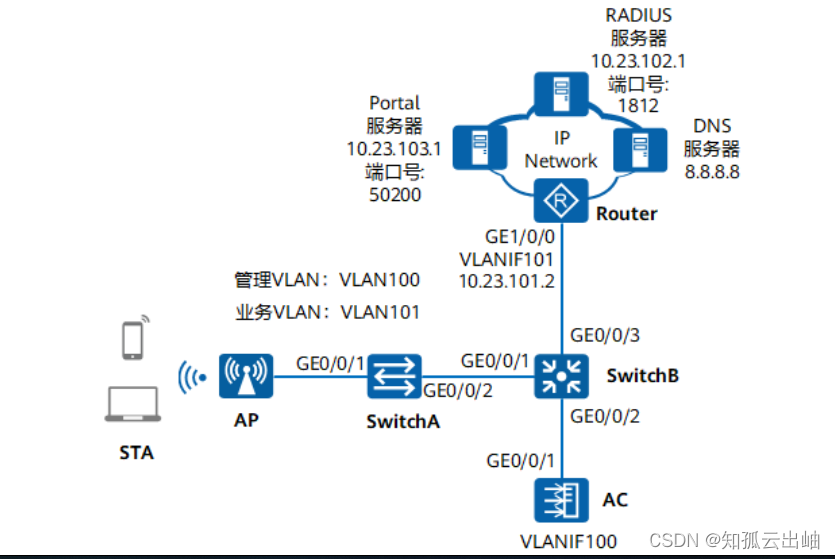

AC组网方式：旁挂二层组网。
DHCP部署方式：
AC作为DHCP服务器为AP分配IP地址。
汇聚交换机SwitchB作为DHCP服务器为STA分配IP地址。
业务数据转发方式：隧道转发。
认证方式：外置Portal认证。
安全策略：开放认证。
数据规划
配置项 | 数据 |
|---|---|
AP管理VLAN | VLAN100 |
STA业务VLAN | VLAN101 |
DHCP服务器 | AC作为DHCP服务器为AP分配IP地址 汇聚交换机SwitchB作为DHCP服务器为STA分配IP地址，STA的默认网关为10.23.101.2 |
AP的IP地址池 | 10.23.100.2～10.23.100.254/24 |
STA的IP地址池 | 10.23.101.4～10.23.101.254/24 |
AC的源接口IP地址 | VLANIF100：10.23.100.1/24 |
AP组 |
|
域管理模板 |
|
SSID模板 |
|
安全模板 |
|
RADIUS认证参数 | RADIUS认证方案名称：wlan-net RADIUS计费方案名称：wlan-net RADIUS服务器模板名称：wlan-net，其中：
|
Portal服务器模板 |
|
Portal接入模板 | |
免认证规则模板 |
|
认证模板 |
|
VAP模板 |
|
配置思路
配置AP、AC和周边网络设备之间实现网络互通。
使用配置向导，配置AC系统参数。
使用配置向导，配置AP在AC上线。
使用配置向导在AC上配置WLAN相关业务及外置Portal认证的相关参数。
在AP组下配置免认证规则。
配置第三方服务器参数。
用户完成业务验证。
配置注意事项
纯组播报文由于协议要求在无线空口没有ACK机制保障，且无线空口链路不稳定，为了纯组播报文能够稳定发送，通常会以低速报文形式发送。如果网络侧有大量异常组播流量涌入，则会造成无线空口拥堵。为了减小大量低速组播报文对无线网络造成的冲击，建议配置组播报文抑制功能。配置前请确认是否有组播业务，如果有，请谨慎配置限速值。
业务数据转发方式采用直接转发时，建议在直连AP的交换机接口上配置组播报文抑制。
业务数据转发方式采用隧道转发时，建议在AC的流量模板下配置组播报文抑制。
建议在与AP直连的设备接口上配置端口隔离，如果不配置端口隔离，尤其是业务数据转发方式采用直接转发时，可能会在VLAN内形成大量不必要的广播报文，导致网络阻塞，影响用户体验。
隧道转发模式下，管理VLAN和业务VLAN不能配置为同一VLAN，且AP和AC之间只能放通管理VLAN，不能放通业务VLAN。
V200R021C00版本开始，配置CAPWAP源接口或源地址时，会检查和安全相关的配置是否已存在，包括DTLS加密的PSK、AC间DTLS加密的PSK、登录AP的用户名和密码、全局离线管理VAP的登录密码，均已存在才能成功配置，否则会提示用户先完成相关的配置。
V200R021C00版本开始，AC默认开启CAPWAP控制隧道的DTLS加密功能。开启该功能，添加AP时AP会上线失败，此时需要先开启CAPWAP DTLS不认证方式（capwap dtls no-auth enable）让AP上线，以便AP获取安全凭证，AP上线后应及时关闭该功能（undo capwap dtls no-auth enable），避免未授权AP上线。
操作步骤
配置周边设备
配置DHCP服务器为STA分配IP地址并指定STA网关
配置AC系统参数
配置AC基本参数。
# 单击“配置 > 配置向导 > AC”，进入“AC基本配置”页面。

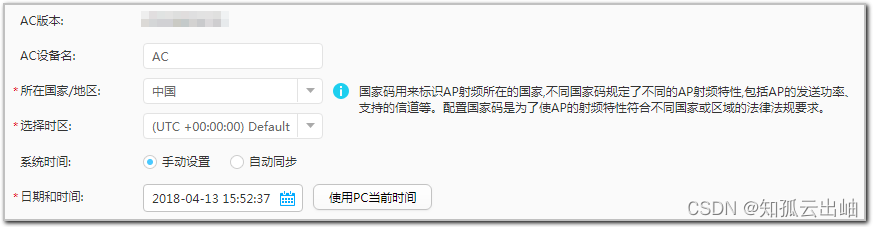

# “所在国家/地区”按实际情况选择，以“中国”为例。“系统时间”配置为“手动设置”。“日期和时间”配置为“使用PC当前时间”。
# 单击页面下方的“下一步”，进入“端口配置”页面。
配置端口。

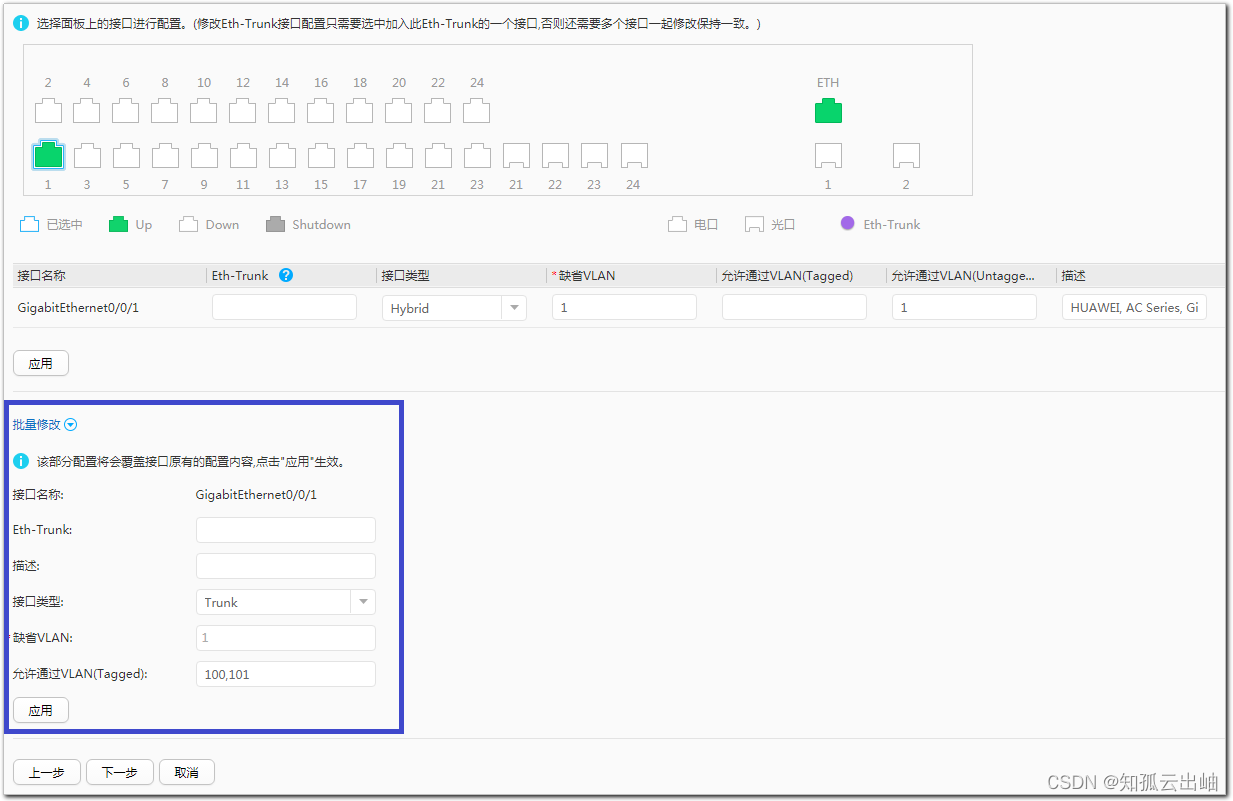

# 选择接口“GigabitEthernet0/0/1”，展开“批量修改”，选择“接口类型”为“Trunk”，将“GigabitEthernet0/0/1”加入VLAN100（管理VLAN）和VLAN101（业务VLAN）。
如果AC直接连接AP，需要在AC直连AP的接口上配置缺省VLAN为管理VLAN100。
# 单击“应用”，在弹出的提示对话框中单击“确定”，完成配置。
# 单击“下一步”，进入“网络互联配置”页面。
配置网络互联。
# 配置“DHCP状态”为“ON”。
# 单击“接口配置”下的“新建”，进入“新建接口配置”页面。

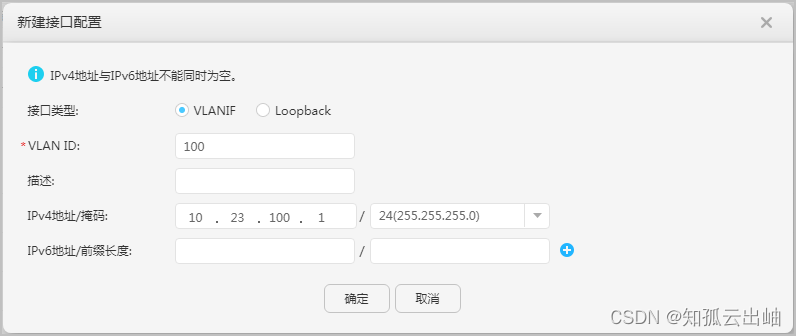

# 配置接口VLANIF100的IP地址为10.23.100.1/24。
# 以同样方式配置接口VLANIF101的IP地址为10.23.101.3/24。

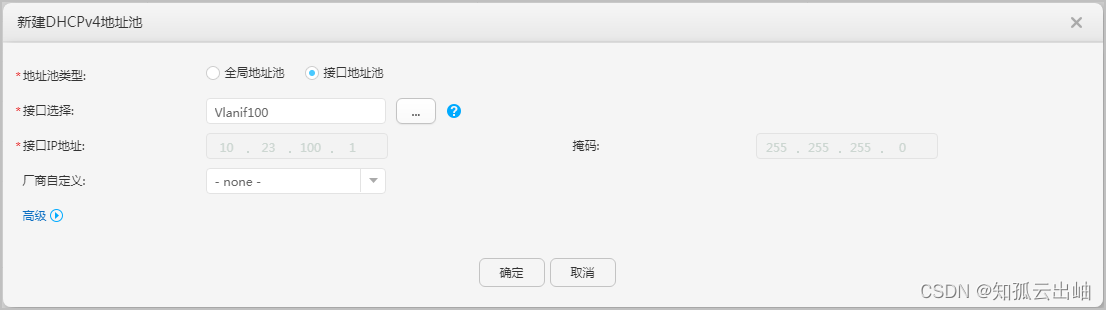

# 单击“DHCPv4地址池列表”下的“新建”，采用“接口地址池”，选择接口VLANIF100。
# 单击“确定”，完成VLANIF100接口地址池的配置。
# 单击“静态路由表”下的“新建”，进入“新建静态路由表”页面。

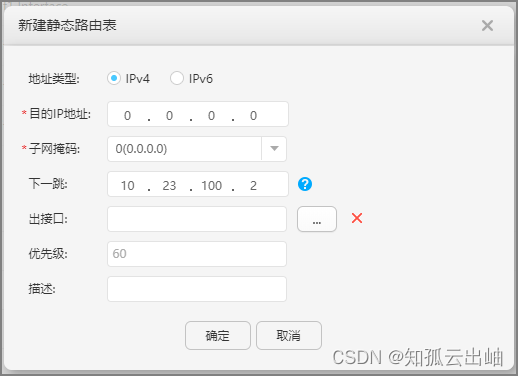

# 配置缺省路由，指定下一跳为10.23.101.2。
# 单击“确定”，完成静态路由的配置。
# 单击“下一步”。
# 单击“下一步”，进入“AC源地址”页面。
配置AC源地址。

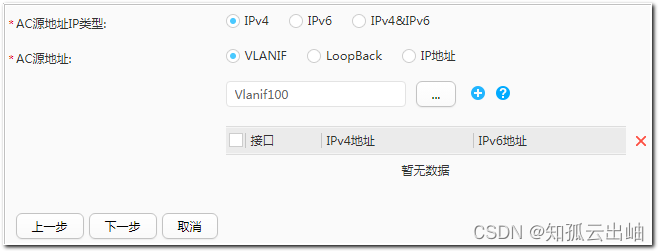

# “AC源地址”选择“VLANIF”，单击选择按钮，选择“Vlanif100”。
# 单击“下一步”，进入“配置确认”页面。
配置确认。
# 确认配置，单击“完成并继续AP上线配置”。
配置AP上线
AP MAC地址：60de-4476-e360
AP SN：210235419610CB002287
AP名称：area_1
AP组：ap-group1
当选择“AP认证方式”为“MAC认证”时，AP MAC地址为必填项，AP SN可不填。
当选择“AP认证方式”为“SN认证”时，AP SN为必填项，AP MAC地址可不填。
配置AP上线。

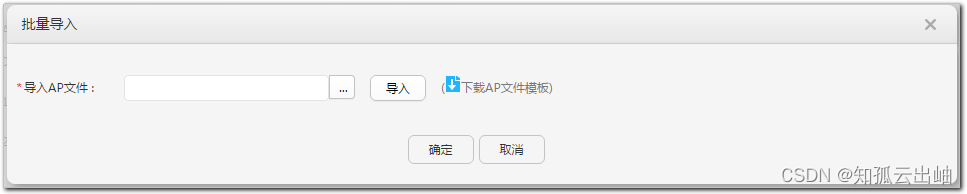

# 单击“批量导入”，进入“批量导入”页面。单击
，下载批量添加AP模板文件到本地。
# 在AP模板文件中填写AP信息，示例如下。如需添加多个AP，可以参照该示例在AP模板文件中填写多条AP信息。
建议使用网络规划工具WLAN Planner将规划好的射频ID、AP信道、频宽、功率导出成.csv格式的表格，将表格中的这些信息填写到AP文件模板中，经度和纬度请根据实际情况配置。
# 单击“导入AP文件”后的
，选择填写后的模板文件，单击“导入”。
# 导入完成后，页面显示导入结果信息，单击“确定”，完成添加。
# 单击“下一步”，进入“AP分组”页面。
# AP模板文件中已添加AP组信息，直接单击“下一步”，进入“配置确认”页面。
配置确认。
# 确认配置，单击“完成并继续无线业务配置”。
配置无线业务
# 单击“新建”，进入“基本信息”页面。

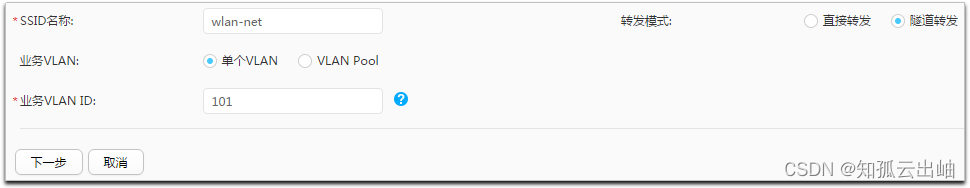

# 配置SSID名称、转发模式、业务VLAN ID等信息。
# 单击“下一步”，进入“安全认证”页面。

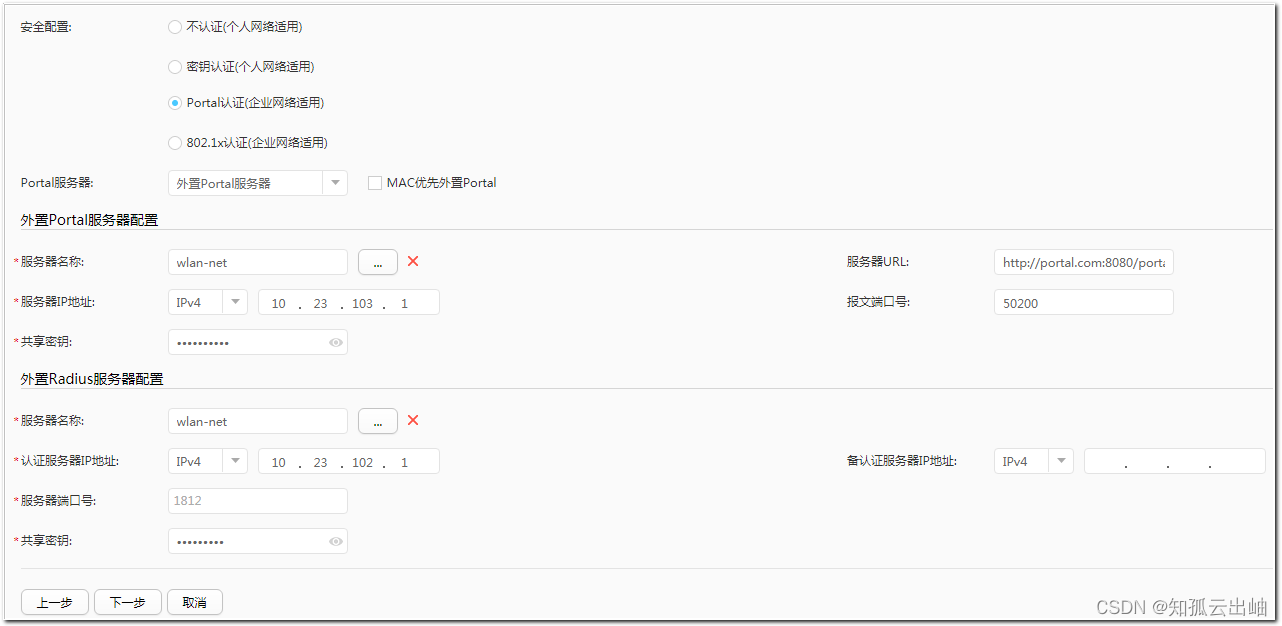

# 选择认证方式为Portal认证，取消选择“MAC优先外置Portal”。在“外置Portal服务器配置”页签下配置服务器名称、服务器IP地址、共享密钥、报文端口号和服务器URL，在“外置Radius服务器配置”页签下配置服务器名称、认证服务器IP地址、服务器端口号和共享密钥。
# 单击“下一步”，进入“接入控制”页面。
# 选择“绑定AP组”为“ap-group1”。
# 单击“完成”。
配置用户免认证时可以访问的网络资源
依次单击“配置 > AP配置 > 模板管理”，进入“模板管理”页面。
依次选择“无线业务 > VAP模板 > wlan-net > 认证模板 > 免认证规则模板”，进入“免认证规则模板”界面。
选择“免认证规则模板”为“default_free_rule”。
在“控制方式”处选择“免认证规则”。

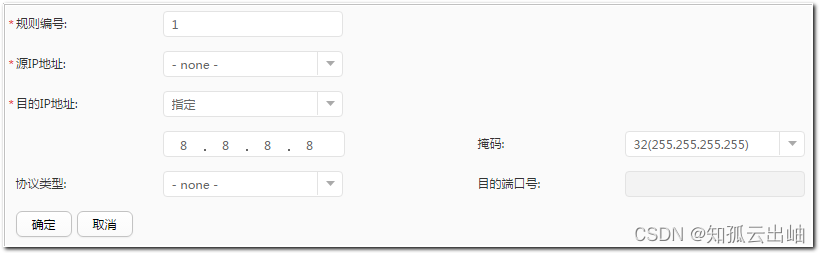

单击“新建”，进入“新建免认证规则”页面，配置“规则编号”为“1”，免认证的目的IP地址为DNS服务器的IP地址。
单击“确定”。
选中规则编号为1的免认证规则，单击“应用”，在弹出的提示页面中单击“确定”，完成配置。
配置第三方服务器
具体配置方法建议参考相应的产品手册。
检查配置结果
无线用户可以搜索到SSID为“wlan-net”的无线网络。

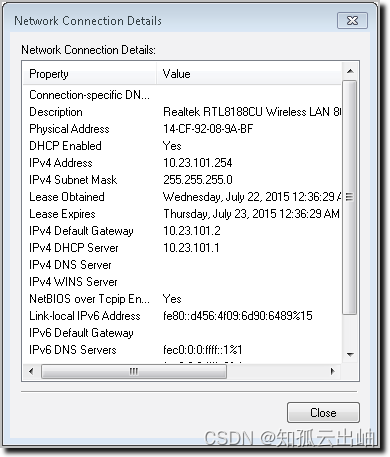

无线用户可以关联到无线网络中，获取到的IP地址为10.23.101.x/24，网关为10.23.101.2。
选择“监控 > 用户 > 上线用户统计”。在“用户列表”中可以看到所有上线的用户，使用筛选功能可以过滤显示结果。例如找到SSID列，单击“”，设置筛选条件，输入“wlan-net”，单击“确定”，可以看到连接在该SSID的用户。筛选功能支持多列组合筛选，可以精确查找上线用户。
STA上打开浏览器访问网络时，会自动跳转到外置Portal服务器提供的认证页面，在页面上输入正确的用户名和密码后，STA认证成功并可以正常访问网络。
