OpenStack 创建自定义的QCOW2格式镜像

前言

  • 建议虚机网络配置为 NAT 或 桥接，因为未来 KVM虚机 需要借助 虚机 的外网能力进行联网安装软件包

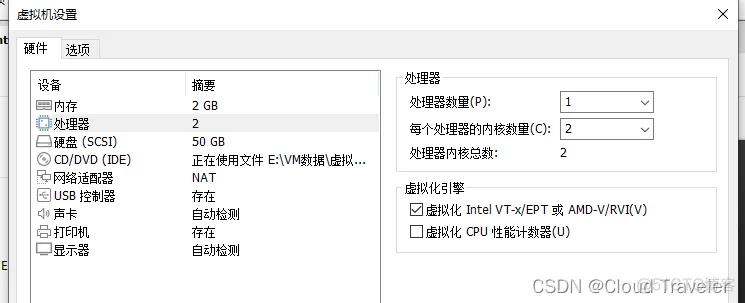

  • 虚机在启动前，必须在 VMware Workstation 上为其开启虚拟化引擎 虚拟化 Intel VT-x/EPT 或 AMD-V

VM如何安装qcow2镜像 qcow2镜像怎么用vmware_linux

安装kvm

虚拟机安装虚拟化软件包

# 挂载光盘
[root@localhost ~]# mount /dev/cdrom /mnt
mount: /dev/sr0 is write-protected, mounting read-only
[root@localhost ~]# ls /mnt/
CentOS_BuildTag  GPL       LiveOS    RPM-GPG-KEY-CentOS-7
EFI              images    Packages  RPM-GPG-KEY-CentOS-Testing-7
EULA             isolinux  repodata  TRANS.TBL

# 配置本地YUM源
[root@localhost ~]# cd /etc/yum.repos.d/
[root@localhost yum.repos.d]# ls
CentOS-Base.repo       CentOS-fasttrack.repo  CentOS-Vault.repo
CentOS-CR.repo         CentOS-Media.repo      CentOS-x86_64-kernel.repo
CentOS-Debuginfo.repo  CentOS-Sources.repo
[root@localhost yum.repos.d]# mkdir bak
[root@localhost yum.repos.d]# mv *.repo bak/
[root@localhost yum.repos.d]# ls
bak
[root@localhost yum.repos.d]# vim source.repo
[root@localhost yum.repos.d]# cat source.repo
[source]
name = source
baseurl = file:///mnt/
gpgcheck = 0
[root@localhost yum.repos.d]# yum clean all
[root@localhost yum.repos.d]# yum repolist all

# 安装虚拟化软件包及虚拟机镜像管理工具
[root@localhost ~]# yum grouplist
Loaded plugins: fastestmirror, langpacks
There is no installed groups file.
Maybe run: yum groups mark convert (see man yum)
Loading mirror speeds from cached hostfile
source                                                    | 3.6 kB  00:00:00
(1/2): source/group_gz                                    | 153 kB  00:00:00
(2/2): source/primary_db                                  | 3.3 MB  00:00:00
Available Environment Groups:
   Minimal Install
   Compute Node
   Infrastructure Server
   File and Print Server
   Basic Web Server
   Virtualization Host
   Server with GUI
   GNOME Desktop
   KDE Plasma Workspaces
   Development and Creative Workstation
Available Groups:
   Compatibility Libraries
   Console Internet Tools
   Development Tools
   Graphical Administration Tools
   Legacy UNIX Compatibility
   Scientific Support
   Security Tools
   Smart Card Support
   System Administration Tools
   System Management
Done
[root@localhost ~]# yum groupinstall -y "Virtualization*"
[root@localhost ~]#  yum install -y libguestfs-tools-c.x86_641.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.

创建kvm虚拟机

# 创建目录上传ISO镜像
[root@localhost ~]# mkdir /iso
[root@localhost ~]# cd /iso/
# 将 CentOS7镜像 上传到 /iso 目录下
[root@localhost iso]# ls
CentOS-7-x86_64-DVD-2009.iso

# 创建 kvm虚拟机 使用的磁盘文件
[root@localhost iso]# qemu-img create -f qcow2 /iso/centos7.qcow2 15G
Formatting '/iso/centos7.qcow2', fmt=qcow2 size=16106127360 encryption=off cluster_size=65536 lazy_refcounts=off

# 创建 kvm 虚拟机
[root@localhost ~]# virt-install \
--name centos7 \
--disk path=/iso/centos7.qcow2 \
--vcpus 1 \
--memory 2048 \
--location /iso/CentOS-7-x86_64-DVD-2009.iso \
--network network=default1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.

安装kvm虚拟机

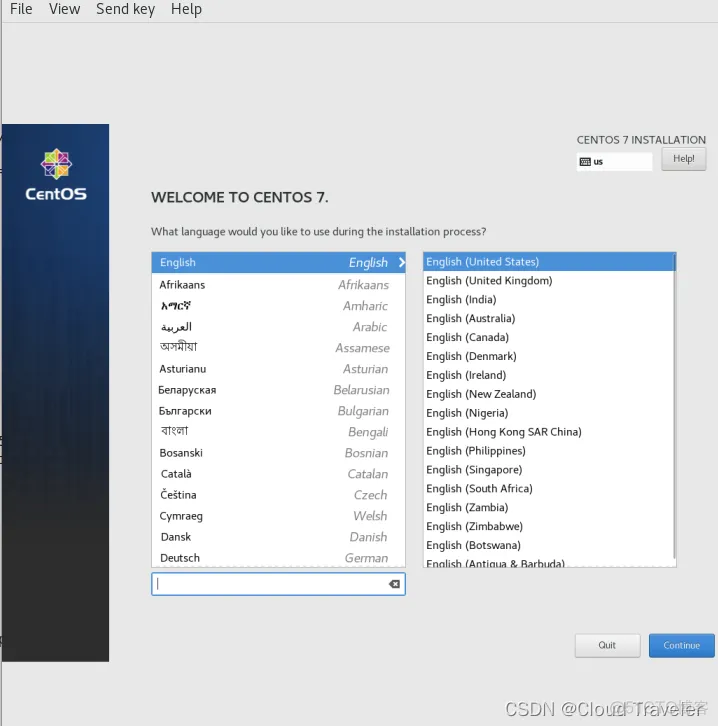

语言选择

VM如何安装qcow2镜像 qcow2镜像怎么用vmware_运维_02

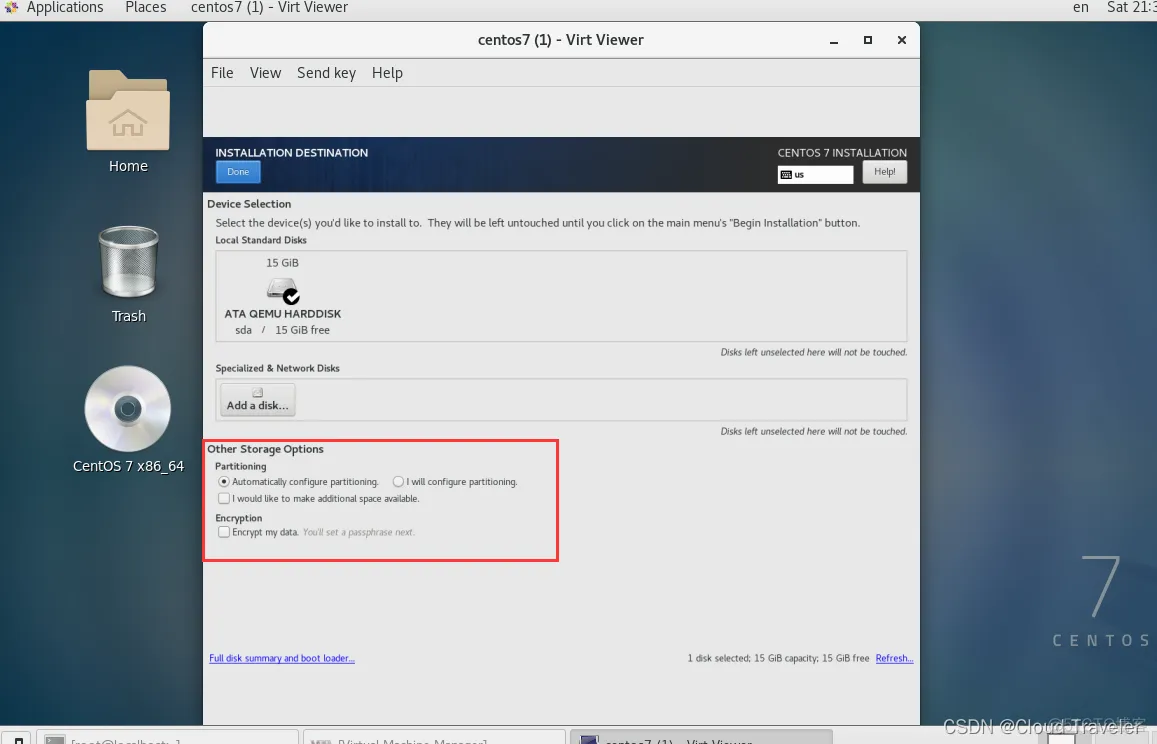

自动分区

VM如何安装qcow2镜像 qcow2镜像怎么用vmware_VM如何安装qcow2镜像_03

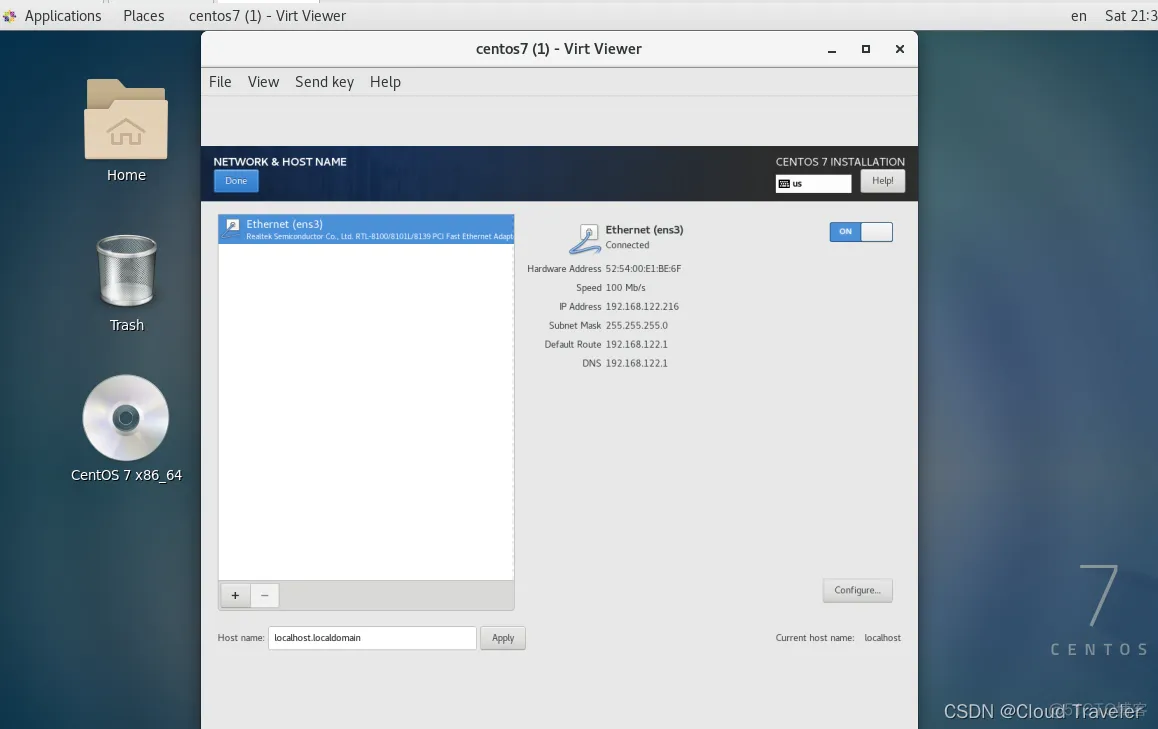

网络及主机名

注意：当开启网络后，必须可以通过 DHCP 自动获取到 IP 地址，如下图

VM如何安装qcow2镜像 qcow2镜像怎么用vmware_运维_04

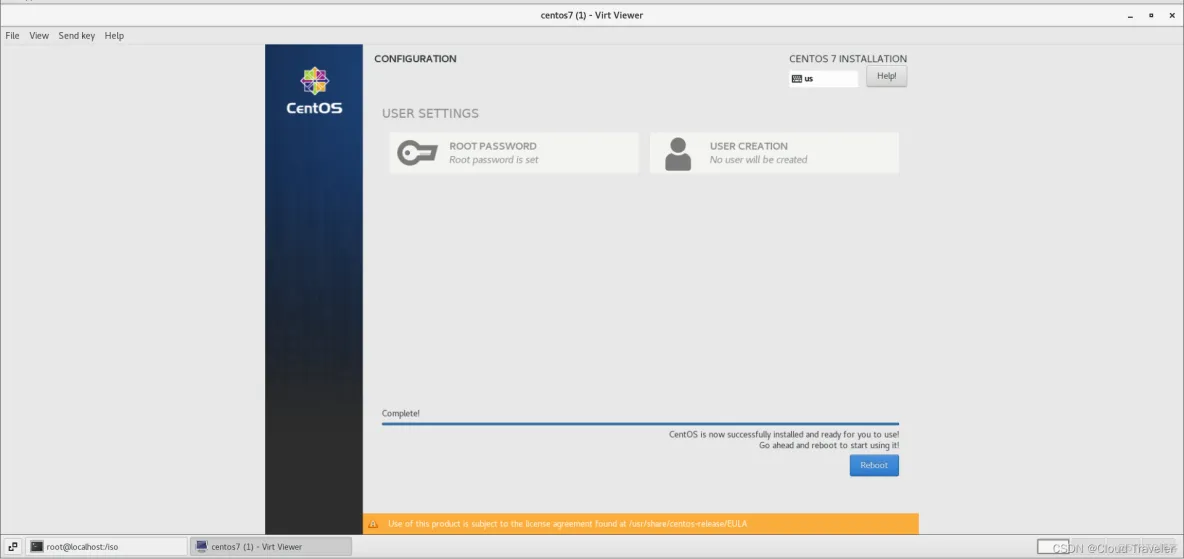

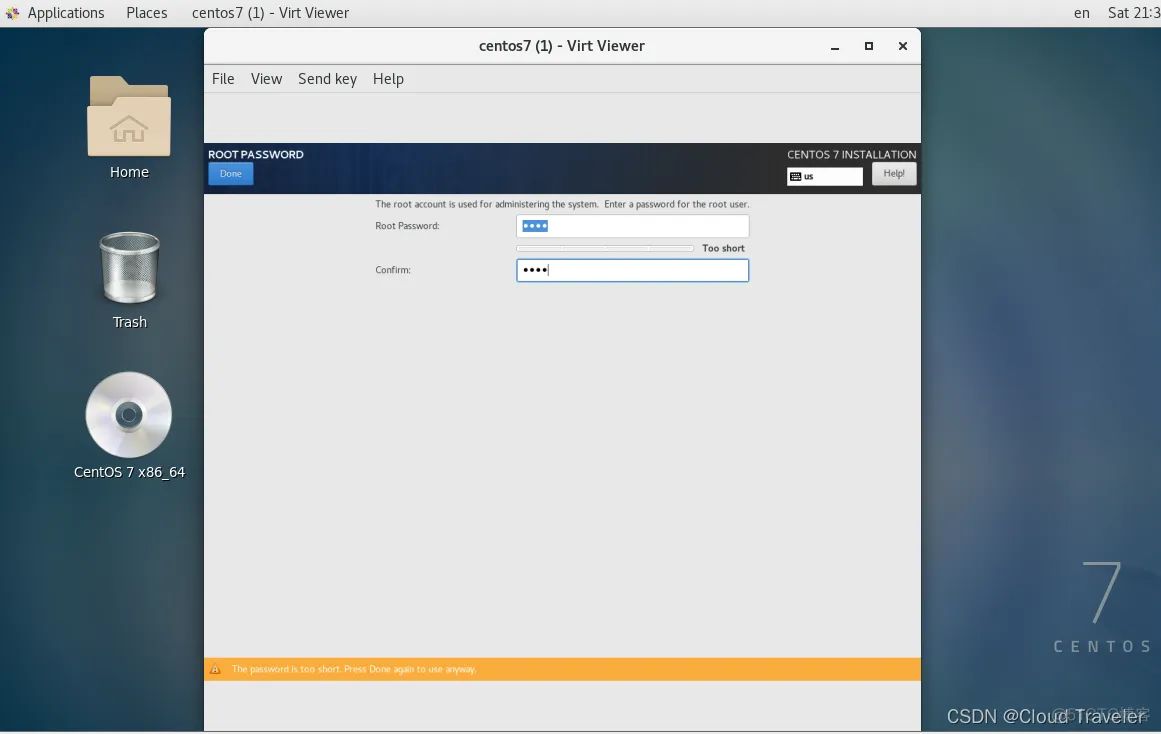

配置ROOT密码

默认采用最小化 minimal 安装

VM如何安装qcow2镜像 qcow2镜像怎么用vmware_运维_05

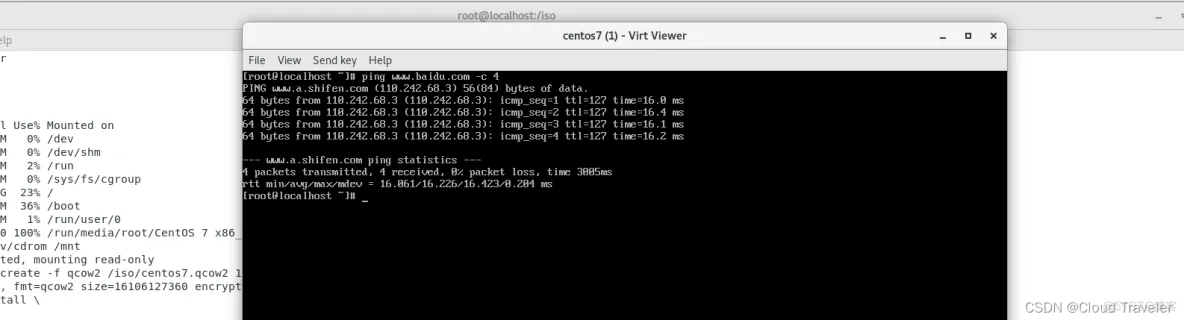

重启并测试网络

重启 kvm 创建的虚拟机，并以 root 身份登录，测试 kvm 虚机 能否连通外网

VM如何安装qcow2镜像 qcow2镜像怎么用vmware_linux_06

VM如何安装qcow2镜像 qcow2镜像怎么用vmware_运维_07

配置KVM虚拟机

修改KVM虚拟机网络配置文件

注意：是 kvm 创建的虚拟机

# 修改 kvm 虚拟机网卡配置文件，使其只包括以下 4 行内容
[root@localhost ~]# vi /etc/sysconfig/network-scripts/ifcfg-ens3
[root@localhost ~]# cat /etc/sysconfig/network-scripts/ifcfg-ens3
TYPE="Ethernet"
BOOTPROTO="dhcp"
DEVICE="ens3"
ONBOOT="yes"1.2.3.4.5.6.7.

安装 cloud-int 软件包

根据 上边 测试，kvm 虚机可正常连通外网，此时直接在线安装软件包即可。目的是为了可以获取到客户自定义元数据信息，如主机名及root密码等。

[root@localhost ~]# yum install -y cloud-utils-growpart cloud-init
Loaded plugins: fastestmirror
Determining fastest mirrors
 * base: mirrors.bfsu.edu.cn
 * extras: mirrors.jlu.edu.cn
 * updates: mirrors.jlu.edu.cn
base                                                      | 3.6 kB  00:00:00
extras                                                    | 2.9 kB  00:00:00
updates                                                   | 2.9 kB  00:00:00
(1/4): base/7/x86_64/group_gz                             | 153 kB  00:00:00
(2/4): extras/7/x86_64/primary_db                         | 250 kB  00:00:00
(3/4): base/7/x86_64/primary_db                           | 6.1 MB  00:00:00
(4/4): updates/7/x86_64/primary_db                        |  22 MB  00:00:01
.................................................
Complete!1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.

编辑 cloud.cfg 文件

编辑 /etc/cloud/cloud.cfg 配置文件，在 cloud_init_modules 下添加以下内容

#添加内容
- resolv-conf

# 最终配置文件效果
[root@localhost ~]# vi /etc/cloud/cloud.cfg
[root@localhost ~]# cat  /etc/cloud/cloud.cfg
users:
 - default

disable_root: 1
ssh_pwauth:   0

mount_default_fields: [~, ~, 'auto', 'defaults,nofail,x-systemd.requires=cloud-init.service', '0', '2']
resize_rootfs_tmp: /dev
ssh_deletekeys:   1
ssh_genkeytypes:  ~
syslog_fix_perms: ~
disable_vmware_customization: false

cloud_init_modules:
 - disk_setup
 - migrator
 - bootcmd
 - write-files
 - growpart
 - resizefs
 - set_hostname
 - update_hostname
 - update_etc_hosts
 - rsyslog
 - users-groups
 - ssh
 - resolv-conf        ## 在这

cloud_config_modules:
 - mounts
 - locale
 - set-passwords
 - rh_subscription
 - yum-add-repo
 - package-update-upgrade-install
 - timezone
 - puppet
 - chef
 - salt-minion
 - mcollective
 - disable-ec2-metadata
 - runcmd

cloud_final_modules:
 - rightscale_userdata
 - scripts-per-once
 - scripts-per-boot
 - scripts-per-instance
 - scripts-user
 - ssh-authkey-fingerprints
 - keys-to-console
 - phone-home
 - final-message
 - power-state-change

system_info:
  default_user:
    name: centos
    lock_passwd: true
    gecos: Cloud User
    groups: [adm, systemd-journal]
    sudo: ["ALL=(ALL) NOPASSWD:ALL"]
    shell: /bin/bash
  distro: rhel
  paths:
    cloud_dir: /var/lib/cloud
    templates_dir: /etc/cloud/templates
  ssh_svcname: sshd

# vim:syntax=yaml1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.

编辑network文件

编辑 /etc/sysconfig/network 配置文件，使其包含以下内容，避免访问 EC2 元数据服务时出现问题。

#添加内容
NOZEROCONF=yes

# 最终配置文件效果
[root@localhost ~]# vi /etc/sysconfig/network
[root@localhost ~]# cat /etc/sysconfig/network
# Created by anaconda
NOZEROCONF=yes

# 执行命令使参数生效
[root@localhost ~]# grub2-mkconfig -o /boot/grub2/grub.cfg
Generating grub configuration file ...
Found linux image: /boot/vmlinuz-3.10.0-1160.el7.x86_64
Found initrd image: /boot/initramfs-3.10.0-1160.el7.x86_64.img
Found linux image: /boot/vmlinuz-0-rescue-ccaf1e6485aa46c3868726e2bb360253
Found initrd image: /boot/initramfs-0-rescue-ccaf1e6485aa46c3868726e2bb360253.img
done1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.

编辑 grub文件

编辑 /etc/default/grub 配置文件，使其包含以下引导选项内容，为了确保控制台的信息出现在 dashboard 的日志标签页中，以及 nova console-log 日志的输出内容中。

#添加内容
GRUB_CMDLINE_LINUX_DEFAULT="console=tty0 console=ttyS0,115200n8"

# 最终配置文件效果
[root@localhost ~]# vi /etc/default/grub
[root@localhost ~]# cat /etc/default/grub
GRUB_TIMEOUT=5
GRUB_DISTRIBUTOR="$(sed 's, release .*$,,g' /etc/system-release)"
GRUB_DEFAULT=saved
GRUB_DISABLE_SUBMENU=true
GRUB_TERMINAL_OUTPUT="console"
GRUB_CMDLINE_LINUX="crashkernel=auto rd.lvm.lv=centos/root rd.lvm.lv=centos/swap rhgb quiet"
GRUB_CMDLINE_LINUX_DEFAULT="console=tty0 console=ttyS0,115200n8"
GRUB_DISABLE_RECOVERY="true"1.2.3.4.5.6.7.8.9.10.11.12.13.14.

关闭KVM虚拟机

[root@localhost ~]# init 01.

创建QCOW2镜像

注意：以下步骤在 虚拟机 中操作，不是 kvm 虚拟机

重置并清理镜像

[root@localhost ~]# virsh list --all
 Id    Name                           State
----------------------------------------------------
 -     centos7                        shut off

[root@localhost ~]# virt-sysprep -d centos7
[   0.0] Examining the guest ...
[   8.8] Performing "abrt-data" ...
[   8.8] Performing "backup-files" ...
[   9.5] Performing "bash-history" ...
[   9.6] Performing "blkid-tab" ...
[   9.6] Performing "crash-data" ...
[   9.6] Performing "cron-spool" ...
[   9.6] Performing "dhcp-client-state" ...
[   9.6] Performing "dhcp-server-state" ...
[   9.6] Performing "dovecot-data" ...
[   9.6] Performing "logfiles" ...
[   9.6] Performing "machine-id" ...
[   9.7] Performing "mail-spool" ...
[   9.7] Performing "net-hostname" ...
[   9.7] Performing "net-hwaddr" ...
[   9.7] Performing "pacct-log" ...
[   9.7] Performing "package-manager-cache" ...
[   9.7] Performing "pam-data" ...
[   9.7] Performing "passwd-backups" ...
[   9.7] Performing "puppet-data-log" ...
[   9.7] Performing "rh-subscription-manager" ...
[   9.7] Performing "rhn-systemid" ...
[   9.7] Performing "rpm-db" ...
[   9.7] Performing "samba-db-log" ...
[   9.7] Performing "script" ...
[   9.7] Performing "smolt-uuid" ...
[   9.8] Performing "ssh-hostkeys" ...
[   9.8] Performing "ssh-userdir" ...
[   9.8] Performing "sssd-db-log" ...
[   9.8] Performing "tmp-files" ...
[   9.8] Performing "udev-persistent-net" ...
[   9.8] Performing "utmp" ...
[   9.8] Performing "yum-uuid" ...
[   9.8] Performing "customize" ...
[   9.8] Setting a random seed
[   9.8] Setting the machine ID in /etc/machine-id
[   9.8] Performing "lvm-uuids" ...1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.

创建并压缩镜像

# 查找 centos 实例对应的磁盘文件
[root@localhost ~]# virsh domblklist centos7
Target     Source
------------------------------------------------
hda        /iso/centos7.qcow2
hdb        -

# 创建并清理压缩镜像
[root@localhost ~]# virt-sparsify --compress /iso/centos7.qcow2 /tmp/centos7-cloud.qcow2
[   0.0] Create overlay file in /tmp to protect source disk
[   0.1] Examine source disk
[   1.8] Fill free space in /dev/centos/root with zero
 100% ⟦▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒⟧ 00:00
[  14.7] Clearing Linux swap on /dev/centos/swap
[  15.6] Fill free space in /dev/sda1 with zero
[  17.1] Copy to destination and make sparse
[  73.5] Sparsify operation completed with no errors.
virt-sparsify: Before deleting the old disk, carefully check that the
target disk boots and works correctly.1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.

测试镜像启动

注册镜像

将镜像 centos-cloud.qcow2 注册到 OpenStack 平台

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-FkX5NFX4-1693186720941)(./assets/image-20230819223145255.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-xsHpmi7t-1693186720941)(./assets/image-20230819223211819.png)]

创建云主机类型（规格）

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-PCuQXjMm-1693186720941)(./assets/image-20230819223259314.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-UC9OIFyD-1693186720941)(./assets/image-20230819223322384.png)]

开启添加ROOT密码

开启添加 ROOT 密码后，可通过命令行或 WebUI 界面进行 root 密码自定义

控制节点

在 /etc/openstack-dashboard/local_settings 文件中，把 can_set_password 参数的值设为 True

[root@controller ~]# vim /etc/openstack-dashboard/local_settings
...
'can_set_password': True
...1.2.3.4.

在/etc/nova/nova.conf 文件中，把 inject_password 参数的值设为 True

[root@controller ~]# vim /etc/nova/nova.conf
...
'can_set_password': True
...1.2.3.4.

重启服务

[root@controller ~]# systemctl restart openstack-nova-compute.service
[root@controller ~]# systemctl restart httpd.service1.2.
计算节点

在计算节点上的 /etc/nova/nova.conf 文件中，把 inject_password 参数的值设为 True

[root@computer ~]# vim /etc/nova/nova.conf
...
inject_password=true
...1.2.3.4.

重启服务

[root@computer ~]# systemctl restart openstack-nova-compute.service1.

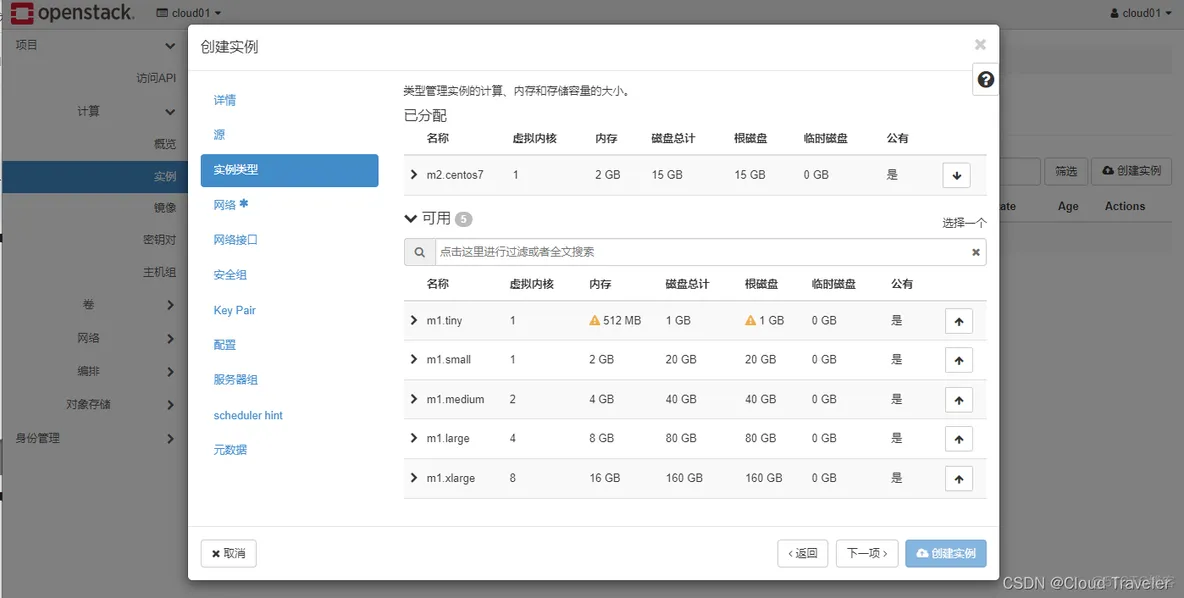

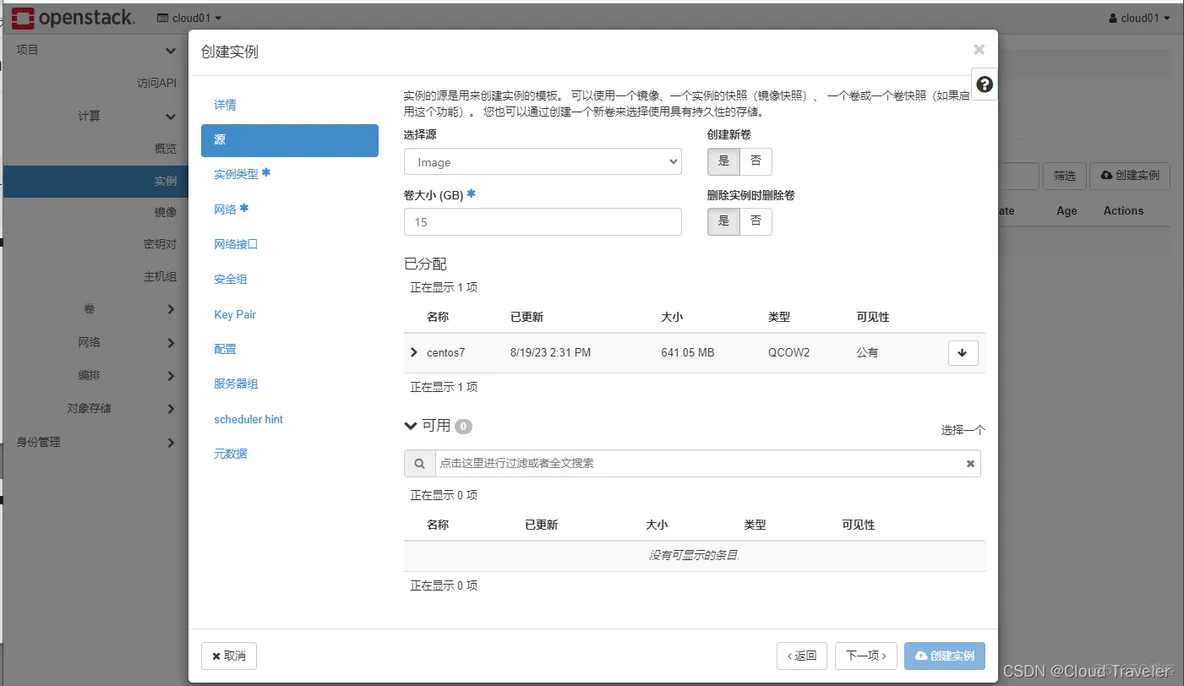

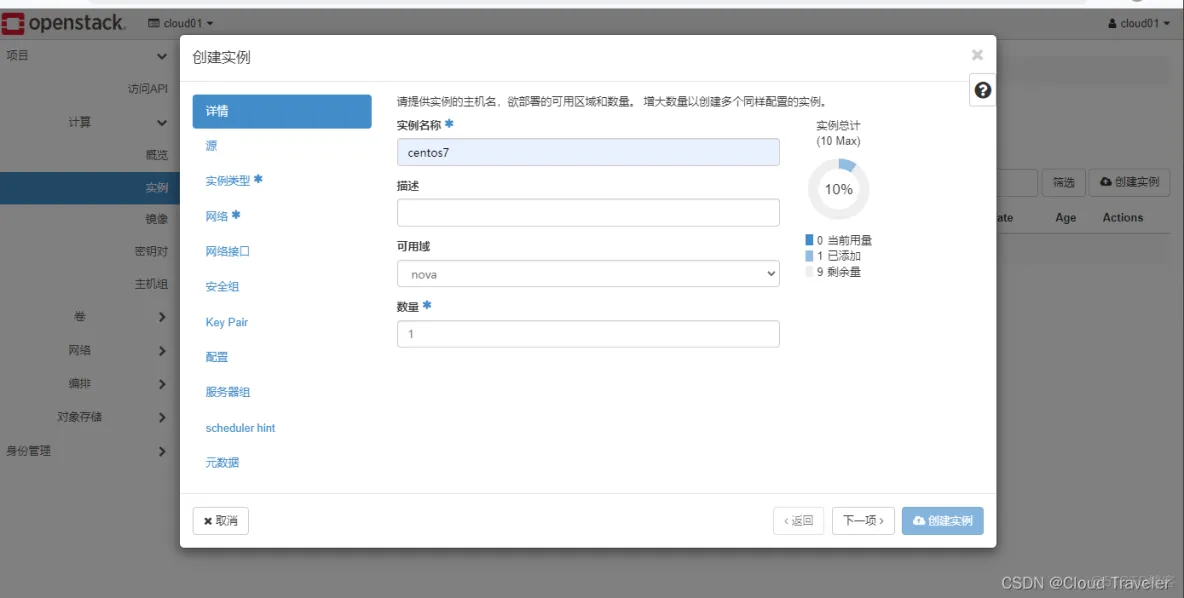

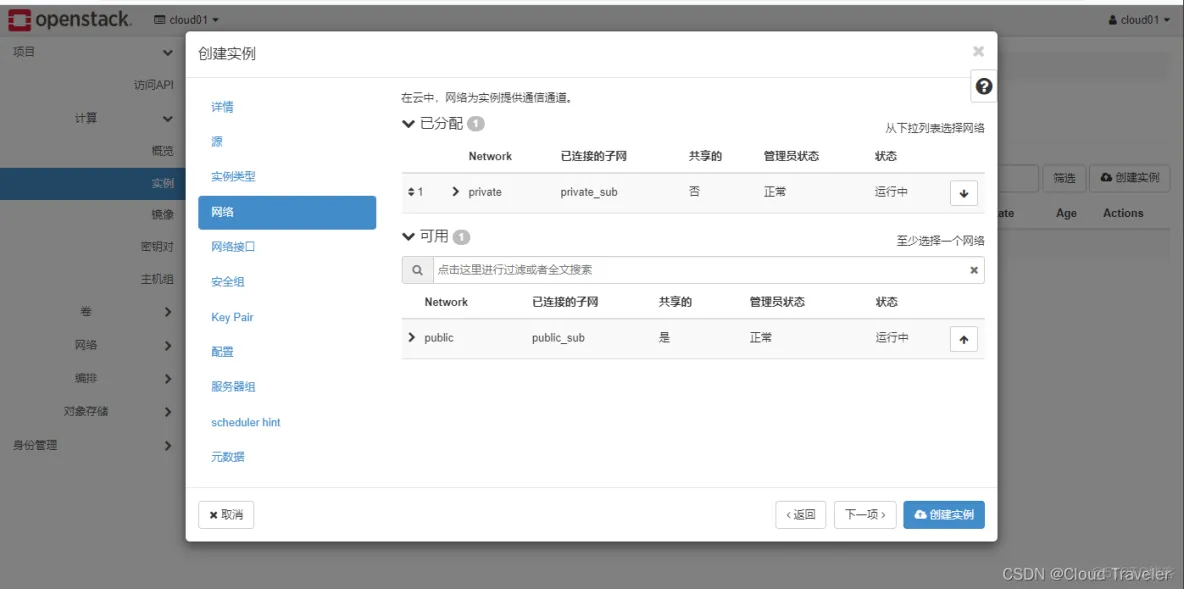

发放云主机测试

注意：网络及路由需存在，务必保证路由及网关存在，否则无法获取到客户自定义主机名

VM如何安装qcow2镜像 qcow2镜像怎么用vmware_云计算_08

VM如何安装qcow2镜像 qcow2镜像怎么用vmware_linux_09


VM如何安装qcow2镜像 qcow2镜像怎么用vmware_openstack_10

VM如何安装qcow2镜像 qcow2镜像怎么用vmware_linux_11

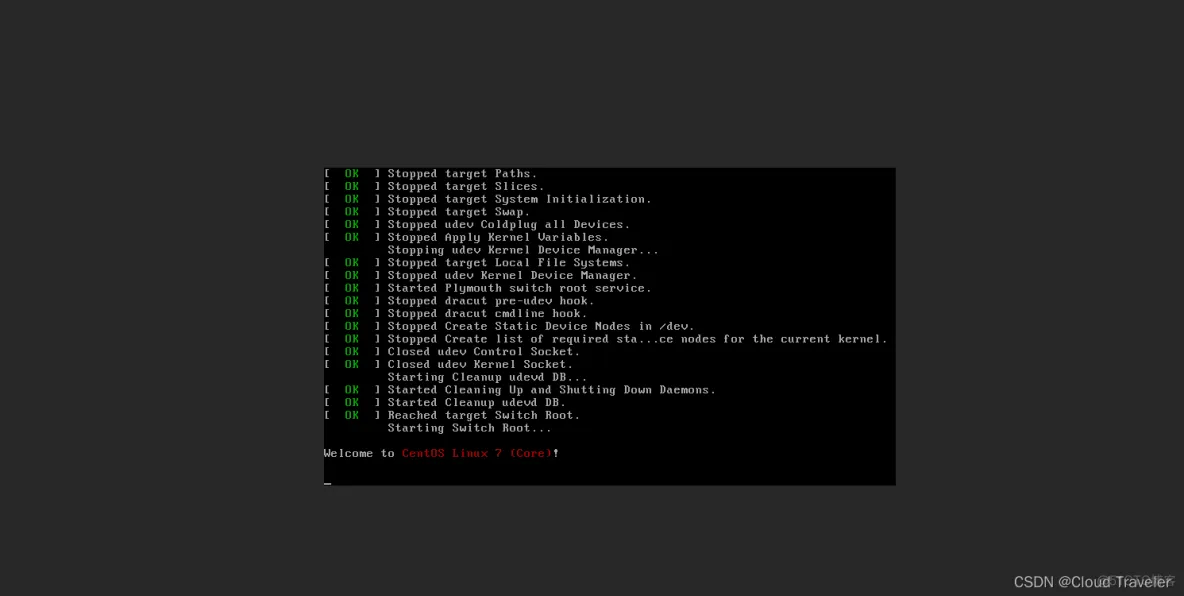

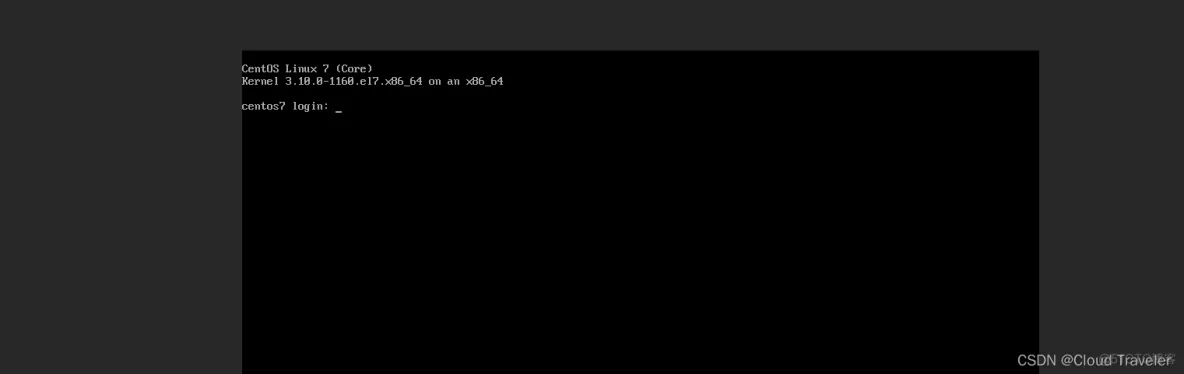

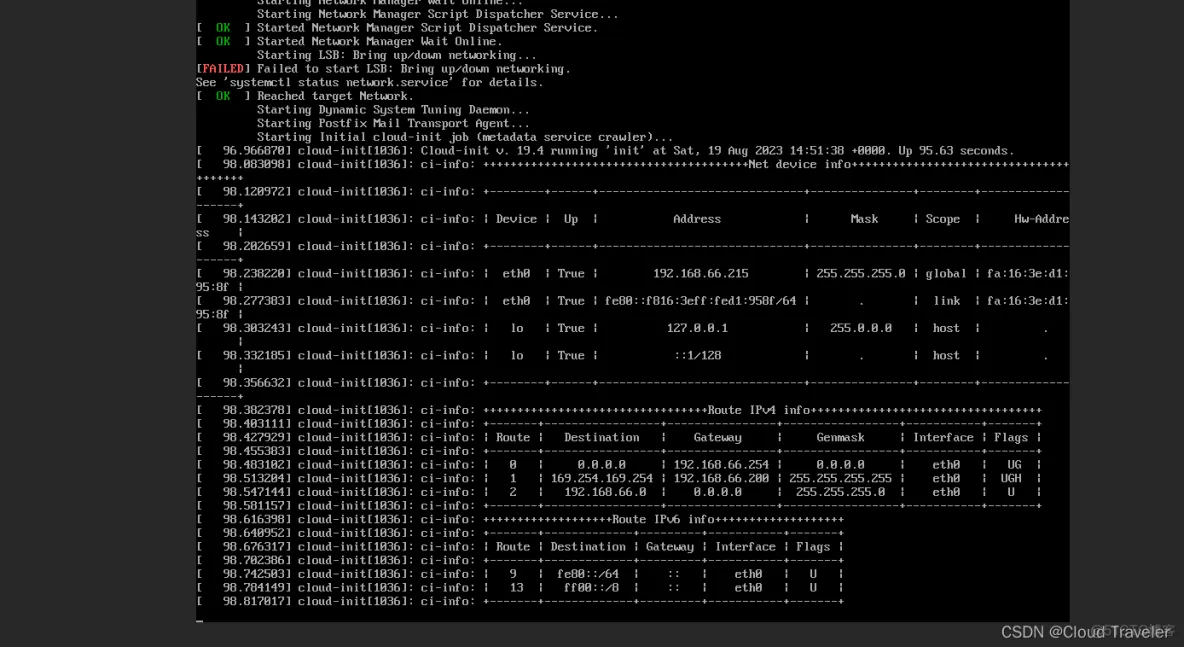

观察启动流程及尝试登录，测试镜像正确无误

VM如何安装qcow2镜像 qcow2镜像怎么用vmware_VM如何安装qcow2镜像_12

VM如何安装qcow2镜像 qcow2镜像怎么用vmware_VM如何安装qcow2镜像_13

VM如何安装qcow2镜像 qcow2镜像怎么用vmware_VM如何安装qcow2镜像_14
