openVPN连接操作指南

前面分两次介绍了openVPN的关键配置文件server.conf（openVPN服务器配置的31个关键点）和证书的生成工具Easy-RSA（使用Easy-RSA配置生成SSL证书），今天终于可以配置客户端连接了。

我们前面不只一次的强调，SSL VPN是以SSL（Secure Sockets Layer，安全套接字层）为基础提供远程的安全连接服务，主要基于数字证书利用数字签名方法对SSL服务器和SSL客户端进行身份验证，“证书”不可或缺！（一篇能解决90%以上SSL VPN问题的武林秘籍）

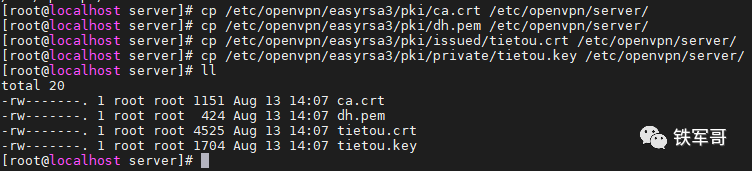

先梳理一下已经生成的证书信息，把服务器端的必要文件（ca.crt、dh.pem、tietou.crt、tietou.key）复制到/etc/openvpn/server/目录下。

cp /etc/openvpn/easyrsa3/pki/ca.crt etc/openvpn/server/
cp /etc/openvpn/easyrsa3/pki/dh.pem /etc/openvpn/server/
cp /etc/openvpn/easyrsa3/pki/issued/tietou.crt /etc/openvpn/server/
cp /etc/openvpn/easyrsa3/pki/private/tietou.key /etc/openvpn/server/

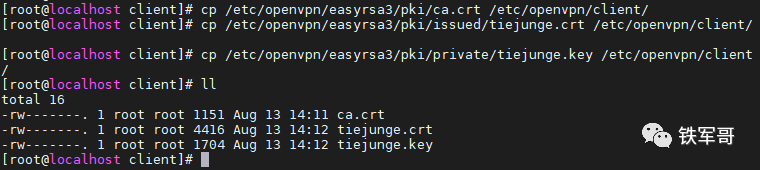

把客户端的必要文件（ca.crt、tiejunge.crt、tiejunge.key）复制到/etc/openvpn/client/目录下。

cp /etc/openvpn/easyrsa3/pki/ca.crt /etc/openvpn/client/
cp /etc/openvpn/easyrsa3/pki/issued/tiejunge.crt /etc/openvpn/client/
cp /etc/openvpn/easyrsa3/pki/private/tiejunge.key /etc/openvpn/client/

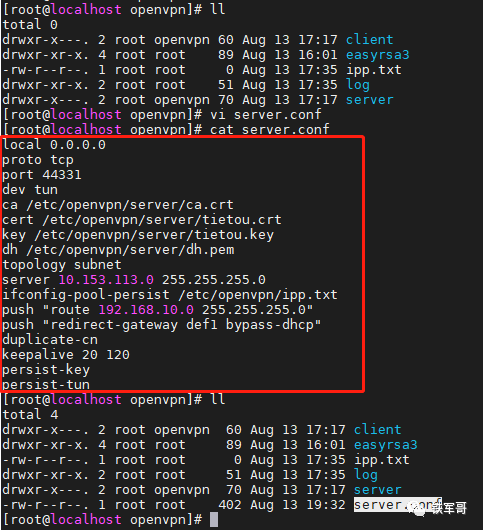

openVPN的配置文件server.conf这部分，前面已经着重介绍过了（openVPN服务器配置的31个关键点），熟悉之后，可以直接新建一个server.conf配置文件，内容如下：

local 0.0.0.0
proto tcp
port 44331
dev tun
ca /etc/openvpn/server/ca.crt
cert /etc/openvpn/server/tietou.crt
key /etc/openvpn/server/tietou.key
dh /etc/openvpn/server/dh.pem
topology subnet
server 10.153.113.0 255.255.255.0
ifconfig-pool-persist /etc/openvpn/ipp.txt
push "route 192.168.10.0 255.255.255.0"
push "redirect-gateway def1 bypass-dhcp"
duplicate-cn
keepalive 20 120
persist-key
persist-tun

对配置文件做一个简单介绍：

openVPN使用TCP端口44331作为业务端口，监听所有接口地址，指定了根证书、服务器证书、私钥和DH文件。隧道接口类型为隧道，网络拓扑结构配置为子网，地址池网段为10.153.113.0/24，推送一条默认路由和明细路由192.168.10.0/24。

允许证书混用，隧道保活间隔为20秒，超时时间为120秒。固化服务器配置，配置客户端IP地址记录文件ipp.txt。

注意：如果要开启自动重连（配置：explicit-exit-notify 1），需要使用UDP协议，TCP协议不支持。告警信息：

Sat Aug 13 17:30:48 2022 Options error: --explicit-exit-notify can only be used with --proto udp

openVPN使用的端口号不能是知名端口号，也不能是其他服务已经使用的端口，否则会导致服务启动失败。告警信息：

Sat Aug 13 19:28:00 2022 us=292515 TCP/UDP: Socket bind failed on local address [AF_INET][undef]:3389: Permission denied (errno=13)
Sat Aug 13 19:28:00 2022 us=292546 Exiting due to fatal error

关于日志文件，目前的报错信息是：

Sat Aug 13 17:37:02 2022 Warning: Error redirecting stdout/stderr to --log file: /etc/openvpn/log/openvpn.log: Permission denied (errno=13)
Aug 13 17:37:02 localhost.localdomain openvpn[10233]: Options error: --status fails with '/etc/openvpn/log/openvpn-status.log': Permission denied (errno=13)

大概意思没有权限访问这两个文件，还没解决，有熟悉的大佬欢迎指导一下！

启动openVPN

首先使能Linux的内核转发。

echo 1 > /proc/sys/net/ipv4/ip_forward

然后就是启动openVPN了，系统里的服务名称有点不太符合常规，是openvpn@server.service，为了方便起见，我们可以选择新建一个名为openvpn.service的服务。

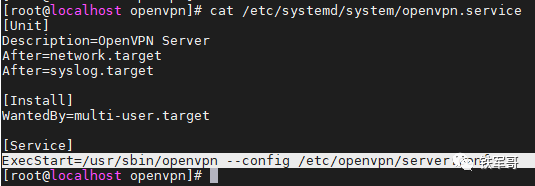

先创建openvpn服务的启动文件。

vi /etc/systemd/system/openvpn.service
[Unit]
Description=OpenVPN Server
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
ExecStart=/usr/sbin/openvpn --config /etc/openvpn/server.conf

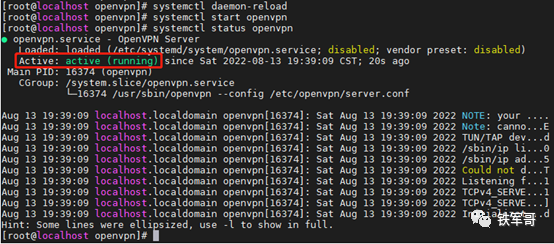

然后重新加载系统服务，并尝试启动openvpn服务。

systemctl daemon-reload
systemctl start openvpn
systemctl status openvpn

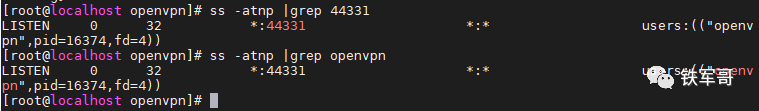

查看一下端口监听信息：

ss -atnp |grep 44331
ss -atnp |grep openvpn

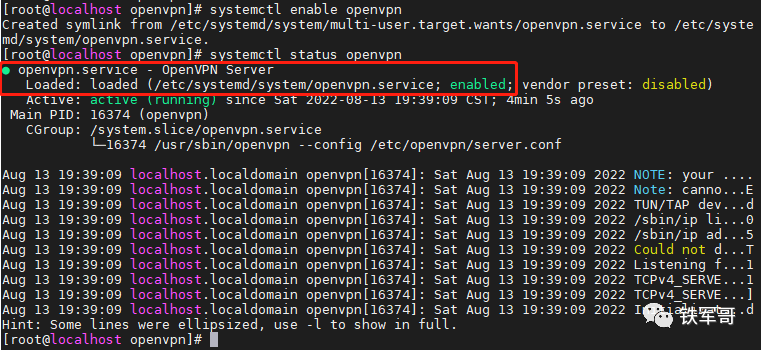

最后配置一下openvpn服务的开启启动就好了。

systemctl enable openvpn
systemctl status openvpn

连接Windows客户端

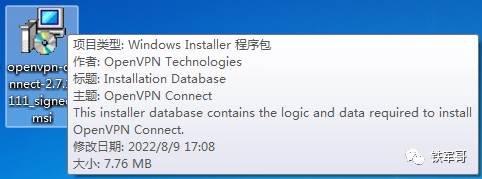

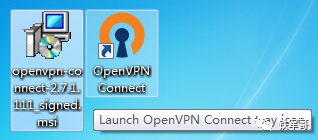

以Windows客户端为例，首先在系统中安装openVPN的客户端OpenVPN Connect，我装的是个2.7的版本，安装包比较小，只有不到8 MB。（还有一个3.3的版本的，大小有68 MB）

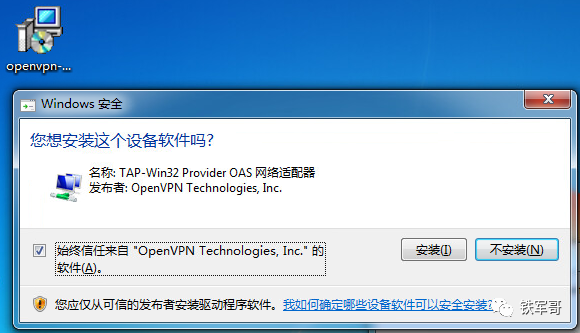

安装过程中会弹出一个对话框，询问是否安装TAP网络适配器，不安装是连不了openVPN的。

仅有一次弹窗，客户端就安装好了，并且会在任务栏最小化运行。

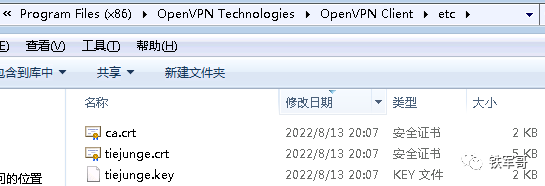

客户端的默认安装路径是C:\Program Files (x86)\OpenVPN Technologies\OpenVPN Client，我们需要将服务器上生成的证书（存放于/etc/openvpn/client/目录下的ca.crt、tiejunge.crt和tiejunge.key）复制到OpenVPN安装目录的etc目录下。

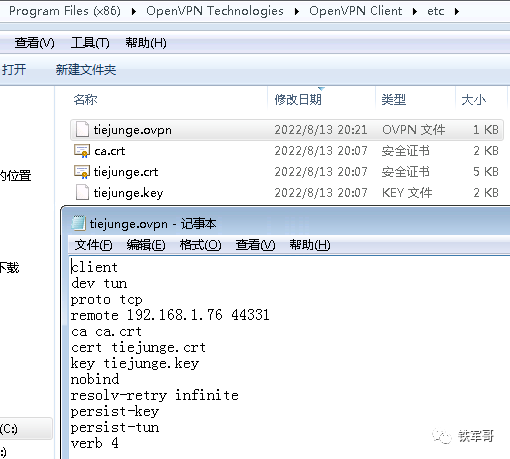

接下来还是在存放证书的etc目录下，编写一个客户端配置文件tiejunge.ovpn，并在文件中增加如下配置：

client
dev tun
proto tcp
remote 192.168.1.76 44331
ca ca.crt
cert tiejunge.crt
key tiejunge.key
nobind
resolv-retry infinite
persist-key
persist-tun
verb 4

简单介绍一下：

client表示当前VPN是客户端，服务器为192.168.1.76，使用TCP协议，端口为44331，使用隧道传输协议；同时指定相关的证书文件。

其他配置，不绑定本地特定的端口号，开启断线自动重新连接，并保持心跳检测超时后，不会变更密钥和网卡状态；日志级别为4。

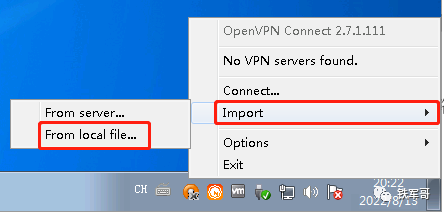

然后我们右击任务栏的图标，选择“Import→From local file”导入刚才生成的tiejunge.ovpn配置文件。

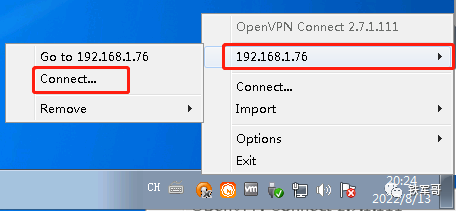

导入成功之后，可以看到多了一个VPN服务器192.168.1.76，然后点击“Connect”连接VPN。

连接成功之后，任务栏中的OpenVPN图标会变成绿色，同时会有一个连接成功的提示。

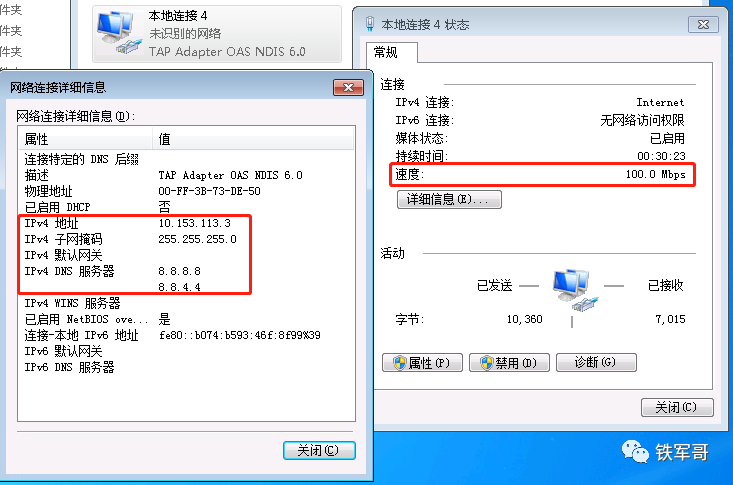

查看网络适配器信息，可以看到新安装的TAP网卡连接成功，或是获得了一个OpenVPN服务器分配的IP地址10.153.113.3，客户端会使用该虚拟网络IP地址与服务器端进行通信；而比较奇怪的地方就是没有显示网关地址。

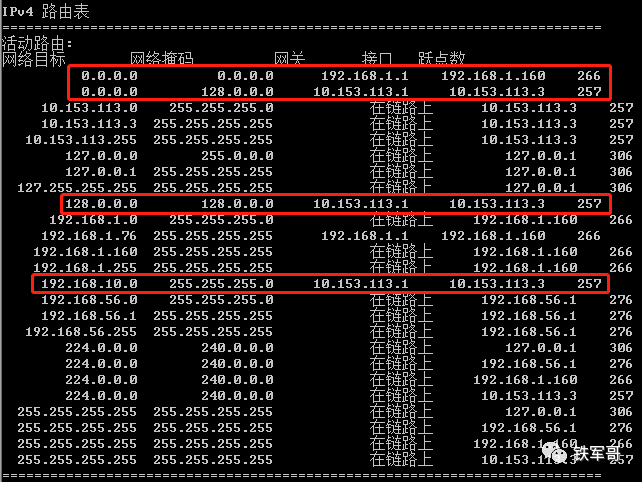

还记得我们服务器端的配置吗？我们给客户端推送了一条默认路由和明细路由192.168.10.0/24，可以看到明细路由192.168.10.0/24已经直接显示在路由表中了；而默认路由则是以0.0.0.0/1和120.0.0.0/1的形式下发的，这样的好处是会以最长匹配的方式直接覆盖掉默认路由，避免再因为路由优先级的原因出现不生效或冲突等情况。
