前文（怎么把银河麒麟装进U盘？）提到，因为国产服务器固件暂不支持直接配置RAID，所以需要使用storcli这个工具来操作。今天就从RAID配置和维护两个方面来简单介绍一下这个工具的使用，同时也可以方便大家了解RAID的配置原理。

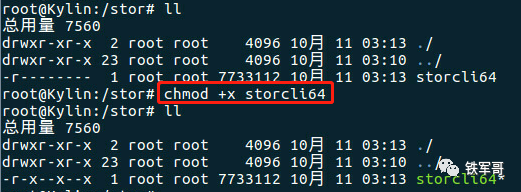

首先把工具上传到服务器任意目录，并使用命令chmod +x storcli64修改文件权限为可执行。

另外可通过命令ln -s root/storcli64 usr/bin/storcli来设置软链接，这样后续可以在任意目录下输入storcli执行./ storcli64，和系统命令一样。

首先使用storcli c0 show命令查看 RAID 控制器信息，其中包含磁盘的拓扑结构、RAID信息、物理磁盘配置状态等信息。（注释：c即Controller，控制器，也就是阵列卡；e即Enclosure，附件，一般来讲也就是硬盘背板“硬盘笼”；s即Slot，物理硬盘槽位；v即Virtual Drive，虚拟硬盘，也就是逻辑卷；d即Disk Group，硬盘组；f即Foreign configuration file，外部阵列配置。）

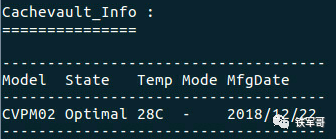

还能看到阵列卡的温度。

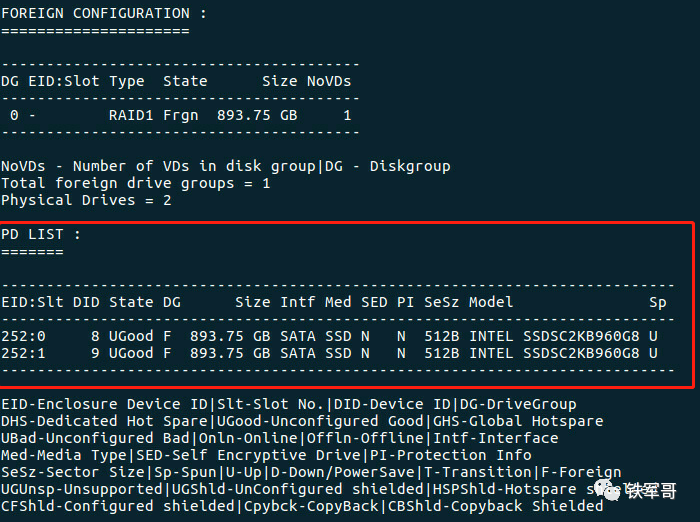

上面是硬盘插槽全空时的回显，在1、2槽位插上两块960G的SSD之后，回显中增加了PD LIST物理磁盘列表，显示如下：

通过命令storcli c0/vall show来查看RAID逻辑卷的配置情况，当前为未配置RAID。

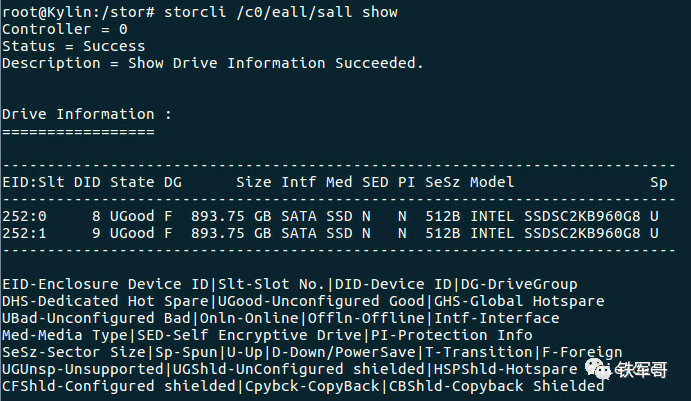

通过命令storcli c0/eall/sall show来查看c0控制器所有物理槽位和所有槽位中的物理磁盘信息。

首次创建RAID

步骤 1：如果原磁盘存在 RAID，需要将 RAID 删除

使用storcli c0 vall show命令查看已有的阵列配置信息，如果存在，需要使用storcli c0 v0 delete删除相关配置。如果 vd 包含 MBR 或者用户信息数据，需要加 force 参数强制删除。

步骤 2：创建 RAID

storcli64工具创建RAID的具体使用方法如下：

storcli cx add vd r[0|1|5|6|00|10|50|60][Size=<VD1_Sz>,<VD2_Sz>,..|all]

[name=<VDNAME1>,..] drives=e:s|e:s-x|e:s-x,y [PDperArray=x|auto]

[SED] [pdcache=on|off|default][pi] [DimmerSwitch(ds)=default|automatic(auto)|

[direct|cached] [cachevd]

[Strip=<8|16|32|64|128|256|512|1024>] [AfterVd=X]

[Spares = [e:]s|[e:]s-x|[e:]s-x,y][force]

[Cbsize=0|1|2 Cbmode=0|1|2|3|4|7]

本例中，对1、2操作两个硬盘创建RAID0的操作命令如下：

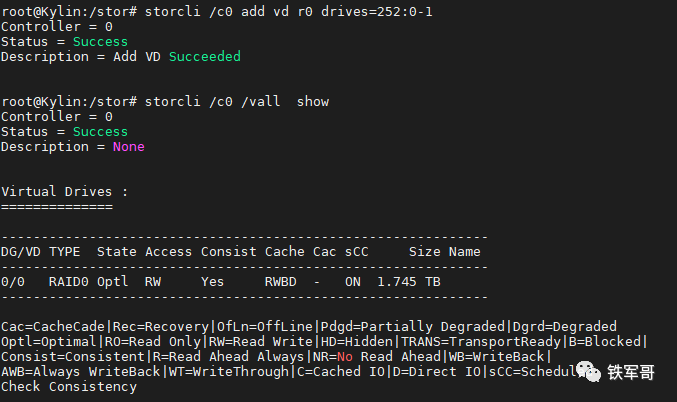

storcli c0 add VD r0 drives=252:0,252:1

可以使用该命令直接新建RAID0。

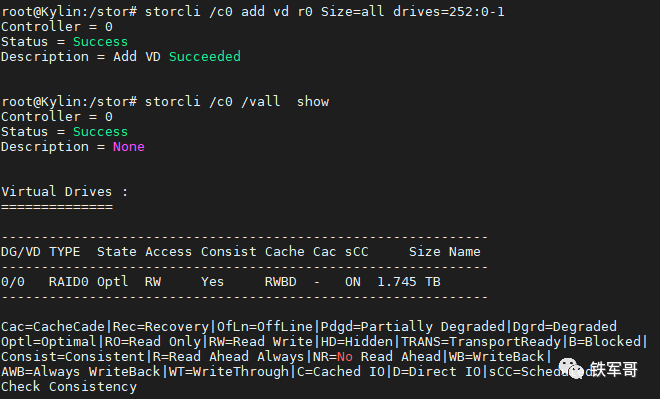

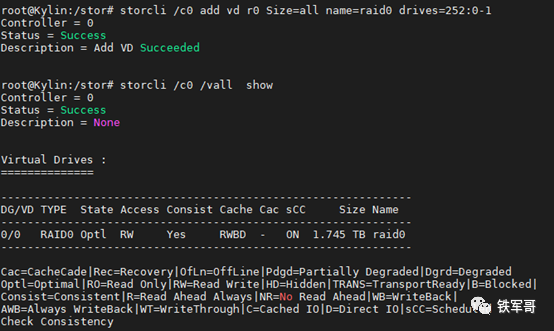

对于一些场景，可能需要使用“Size=all”的配置参数，用于增加磁盘的所有空间到逻辑卷。

还可以通过参数“name=raid0”来指定RAID名称，会在Virtual Drives的Name处显示。

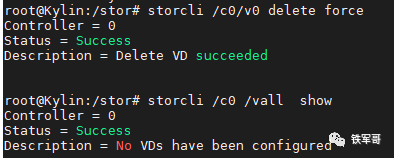

如果配置不想要了，就可以通过storcli c0/v0 delete force来删除RAID配置。

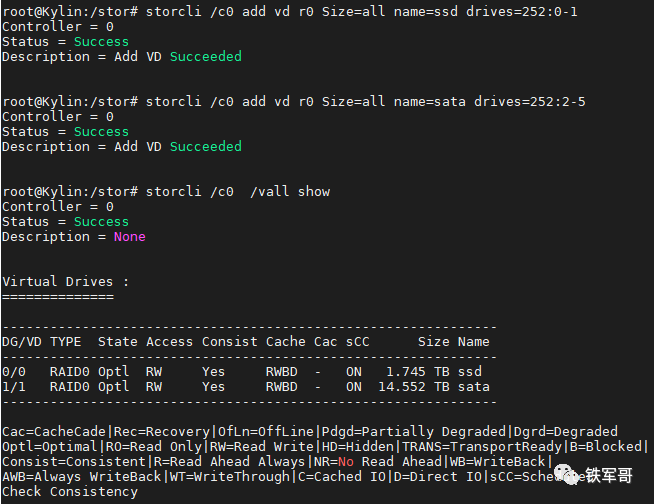

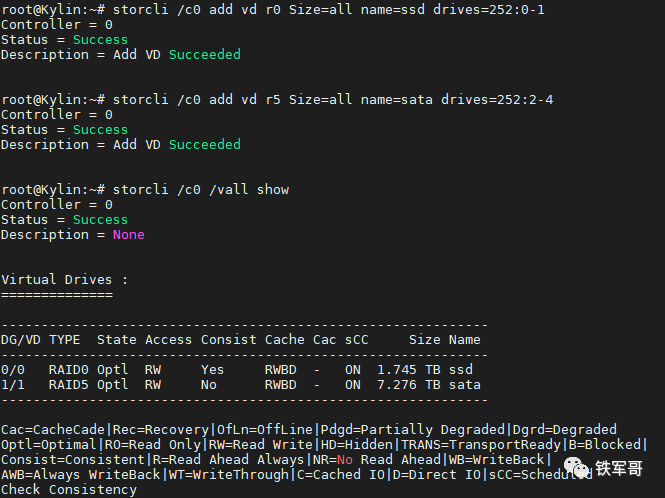

再新建两组RAID，两块SSD做RAID0,4块SATA盘做raid0，并分别命名。

更换硬盘，重建RAID

实际使用过程中，遇到比较多的就是硬盘故障。介于手头资源有限，一共是2块960G的固态盘，加上4块4T的SATA盘，所以用3块SATA盘做RAID5，另外1块模拟新盘来操作。

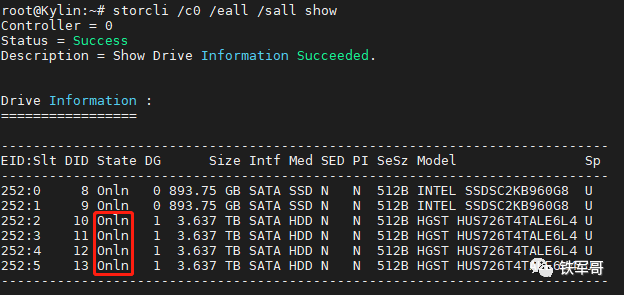

首先创建一个3块硬盘的RAID5阵列。

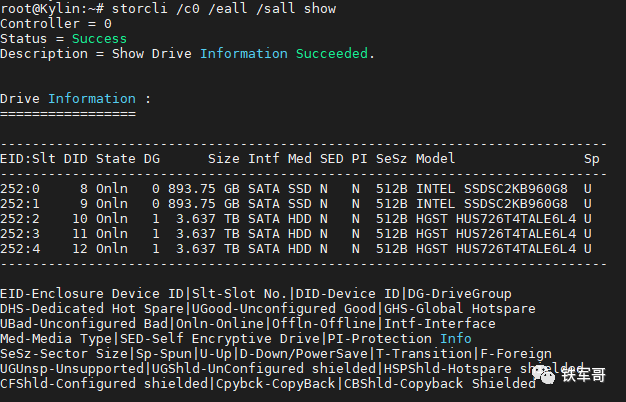

通过命令storcli c0 /eall /sall show来查看物理磁盘信息。

磁盘状态描述：

UGood（Unconfigured Good，未配置正常），硬盘状态正常，但还未划分给任何逻辑卷；

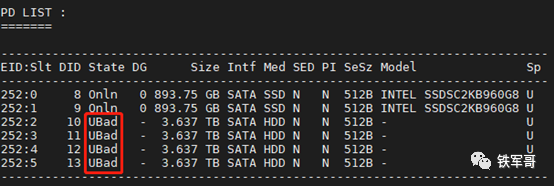

UBad（Unconfigured Bad，未配置异常），UGood状态的硬盘出现无法恢复的错误；

Onln（Online，在线），已经设置为某个虚拟硬盘的成员盘，并且处于在线正常可用状态；

Offln（Offline，离线），某个虚拟硬盘的成员盘离线；

Missing，Online状态的硬盘脱离RAID组的状态；

Rbld（Rebuild，重建），硬盘正在重建数据。

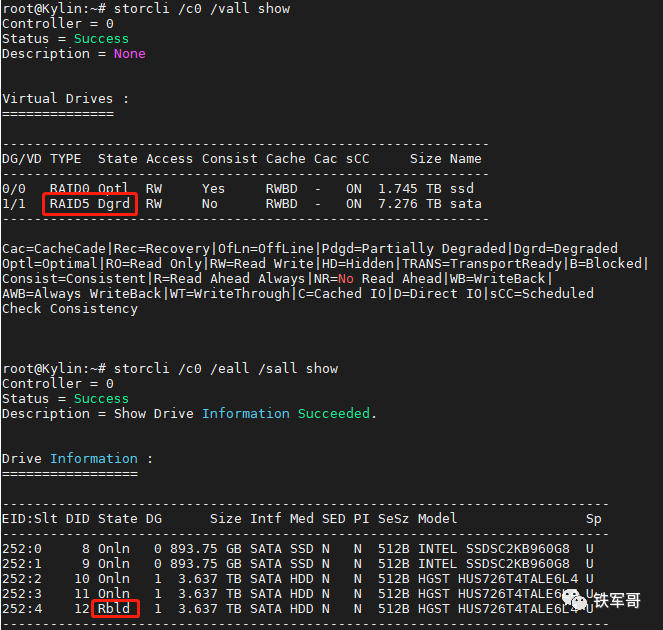

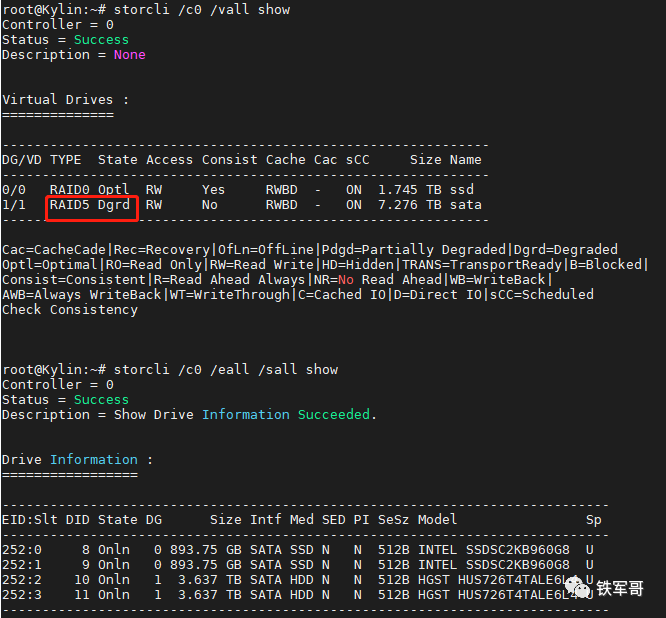

拔掉5槽位编号为252:4的硬盘，操作之后使用命令storcli /c0 /vall show来查看阵列信息。发现RAID5阵列状态为Dgrd（degreed，降级），临近故障，参考之前做的硬件RAID测试（硬件RAID横评（上）、硬件RAID横评（下）），RAID5只能接受一块硬盘故障，如果再拔一块盘，则会进入到Failed（故障）状态。

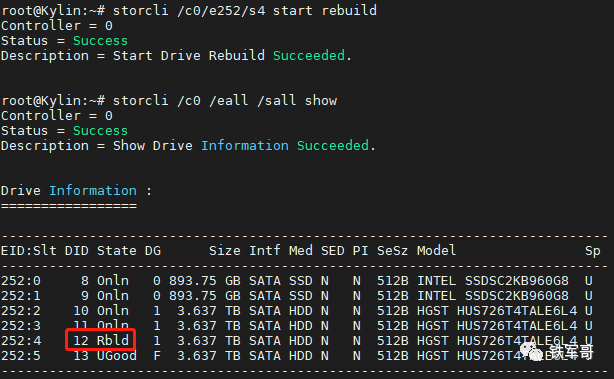

此时，再把备用的6号硬盘作为新盘插到5号槽位，可以看到新插入的磁盘状态为Rbld，正在恢复数据，重建RAID。

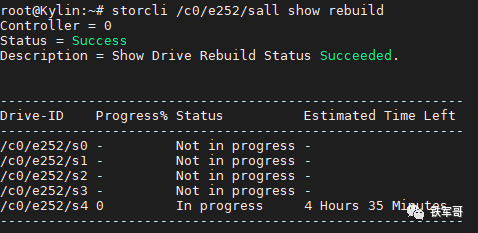

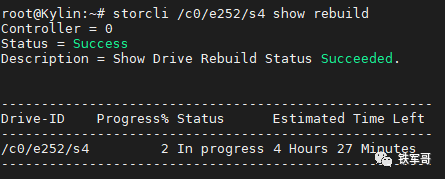

可以通过命令storcli /c0/e252/sall show rebuild 来查看rebuild的进展，不过时间也是真的长，RAID没有数据信息，重建仍然需要4个半小时以上。

删除外部RAID配置

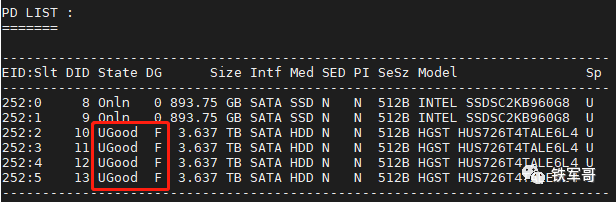

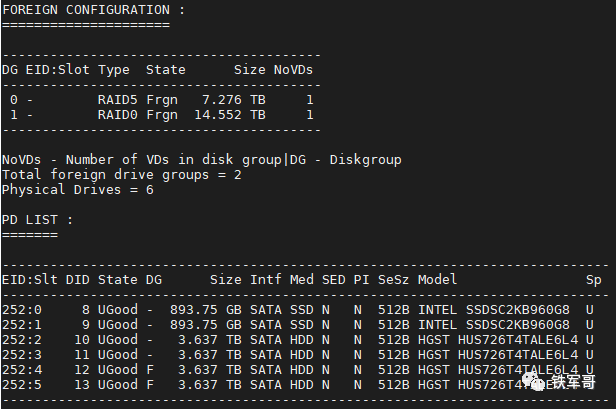

比如在上面的操作中，因为操作顺序问题，5号槽位硬盘曾作为RAID5成员， 6号槽位硬盘曾作为RAID0成员，拔出后保留了之前的RAID相关配置，这部分配置会导致这两块硬盘的DG状态为F（Foreign），无法加入新的虚拟硬盘。

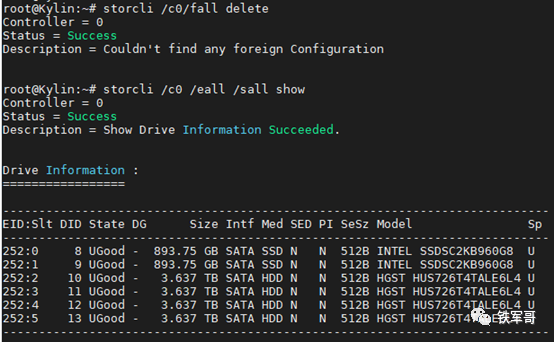

此时，可以使用命令storcli /c0/fall delete删除掉控制器c0的所有外部配置信息，删除后DG状态为空，可以正常使用。

单独替换硬盘

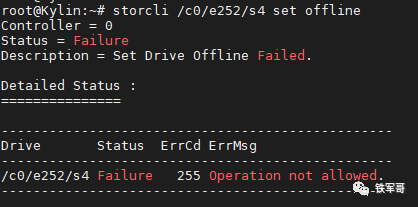

上面操作的是直接替换的场景，如果硬盘仍在使用中，需要使用命令storcli /c0/e252/s4 set offline将5槽位硬盘设置为离线Offline，再使用命令storcli /c0/e252/s4 set missing将硬盘设置为missing状态，之后才可以将原故障硬盘拔出，换上新的硬盘。
