家里组了台服务器存放资料，或者作为开发服务器，远程登陆成为刚性需求，由于机器需要的时候才用到，所以如果经常开机的话很费电，按需开机是最佳办法；网上教程很多，但是比较杂乱，表达累赘；还是自己总结一篇简单好用的；

前提条件

  • 主板支持，现在的主板基本都支持，所以基本不用担心，很旧的主板好像是2000年左右的，还是需要插网卡(PCI2.1标准)需要3针WOL线连接主板；

  • 关机时候为主板通电（600mA以上电流）,把电源切断是不行的，网卡带电才可以；

  • 非正常关机可能会唤醒失败，所以里如果断电导致关机的话可能需要手工开启机器；

  • 被唤醒的电脑必须连接网络，或者路由器，并且有一台手机或者电脑可以发送唤醒包；

mpty-paragraph" style="margin-top: -0.8em; margin-bottom: -0.8em; color: rgb(18, 18, 18); font-family: -apple-system, BlinkMacSystemFont, "Helvetica Neue", "PingFang SC", "Microsoft YaHei", "Source Han Sans SC", "Noto Sans CJK SC", "WenQuanYi Micro Hei", sans-serif; font-size: medium; white-space: normal; background-color: rgb(255, 255, 255);">

实现步骤

首先现在唤醒客户端

客户端参数设置

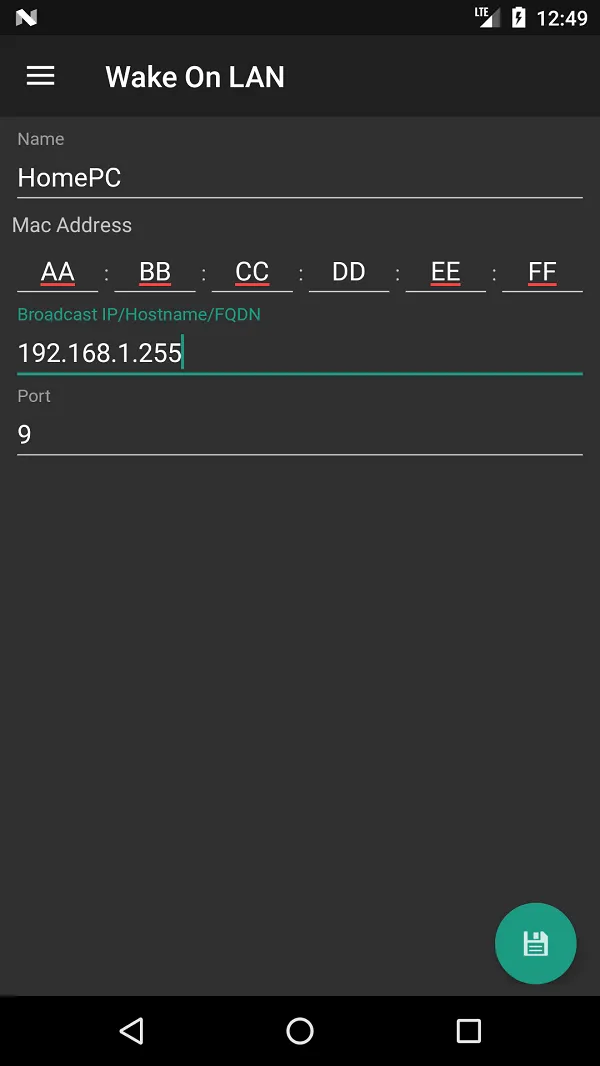

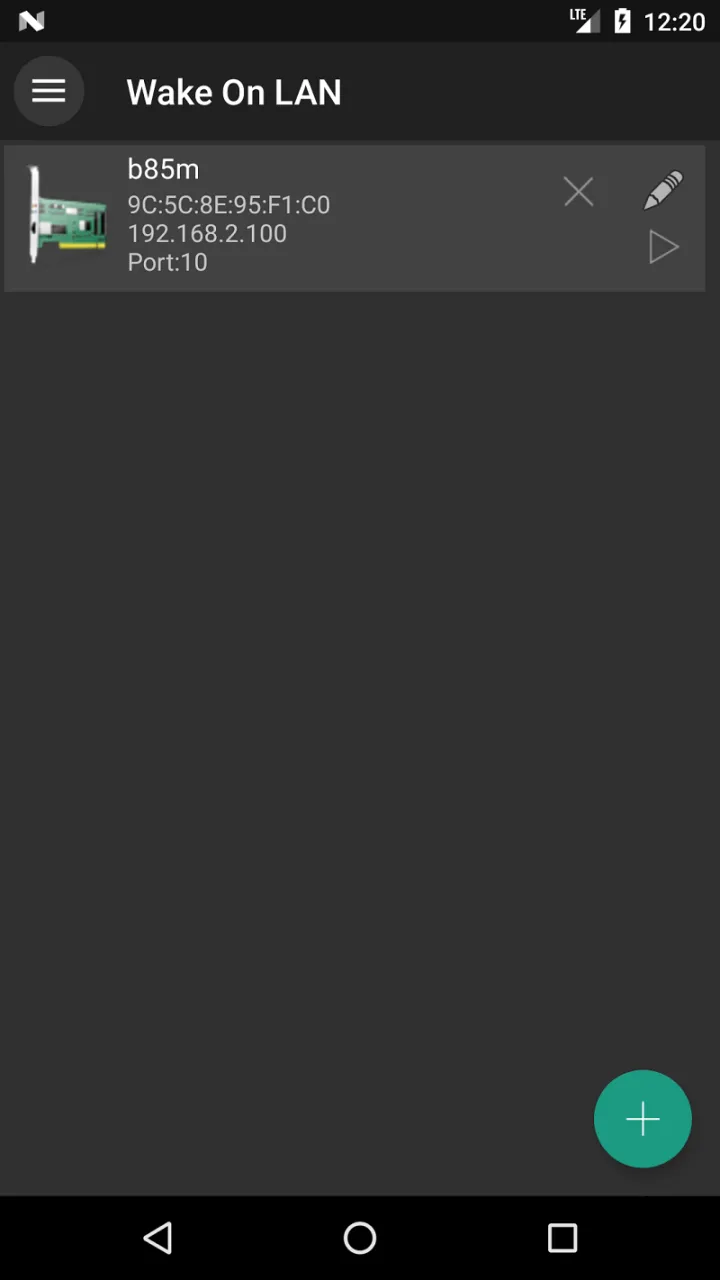

以安卓为例子，极致工具箱安装好后打开网络唤醒，按+添加参数；

  • Name：填写一个别名就可以，例如：HomePC

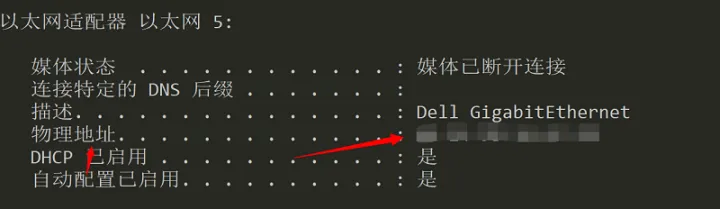

  • Mac Address：填写电脑网卡MAC地址（注意是主板上有线网卡），这个要填写正确，如何获得? 进入命令行运行：ipconfig /all,然后查看对应的物理地址即可，共6组2字节十六进制字符；

  • Broadcast IP/Hostname/FQDN

    • Broadcast IP/Hostname 是电脑所在的局域网的广播地址：如果你的电脑分配到192.168.1.100则填写192.168.1.255，将唤醒包广播到1网段下面所有电脑,Hostname:则是你电脑的主机名.

    • FQDN:是广域网唤醒，例如你的手机在公网（4g上网），不在局域网，则需要填写路由器的DDNS域名,如：homepc.router.net

  • Port 端口默认是9，这里默认就可以

被唤醒电脑设置

  • BIOS打开唤醒设置
    在BIOS电源相关选项寻找Resume By LAN,Enable Wake ON LAN 类似选项开启

  • 网卡设置

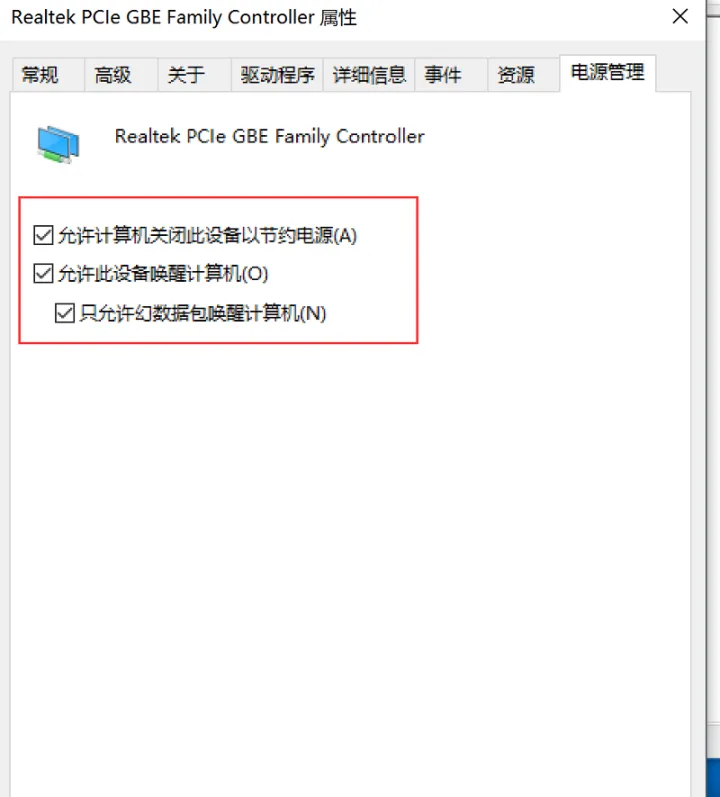

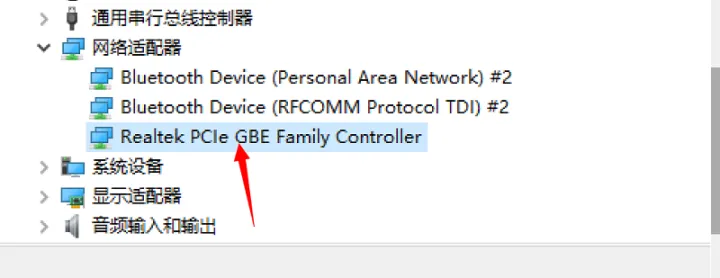

    知道对应的网卡，打开可唤醒选项：


防火墙设置

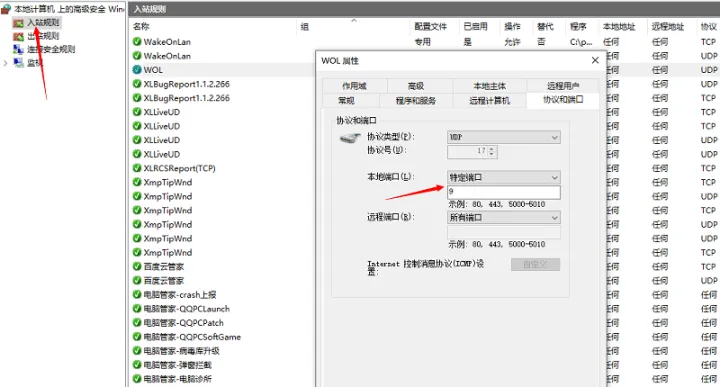

  • 添加入站规则，允许端口9通过：

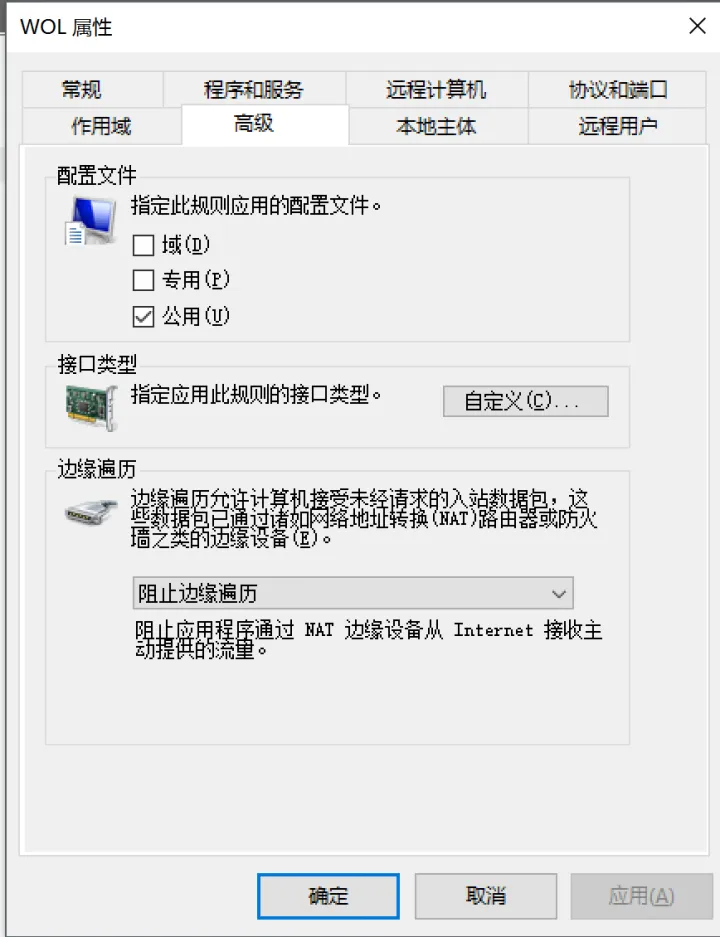

作用域选“公用”

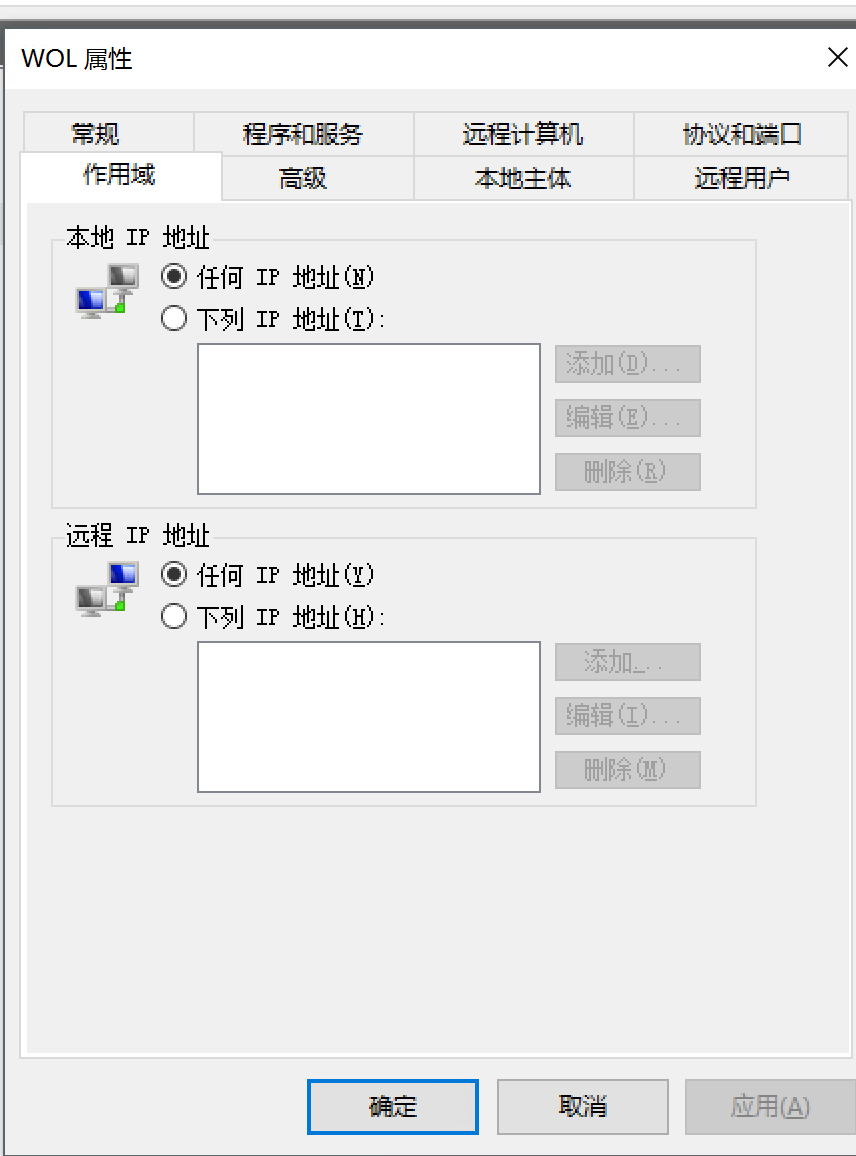

IP地址选所有

路由器设置

  • 静态IP（局域网唤醒）

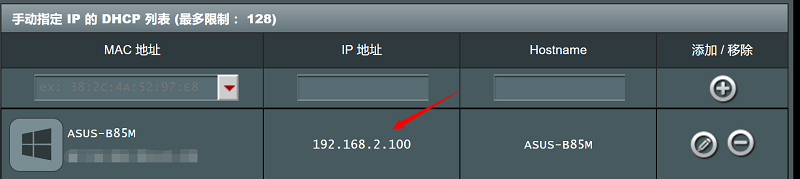

    建议设置静态的IP地址，那内网的话你要唤醒的电脑就固定IP了，否则的话每次都不一样，以我的华硕AC68U路由器为例:

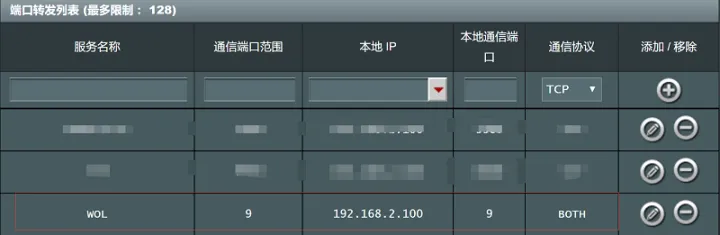

  • 外围端口映射（广域网唤醒，如果你没有广域网唤醒需求可以跳过）

端口映射的意思是在公网的时候将数据包通过域名（路由器通过DDNS和域名绑定）发送到路由器IP，路由器会将相应的包转发到指定IP的电脑上。

  • ARP绑定（广域网唤醒,如果你没有广域网唤醒需求可以跳过）

假如你的路由有ARP绑定功能，直接设置就可以了，

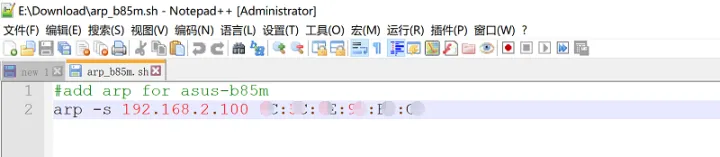

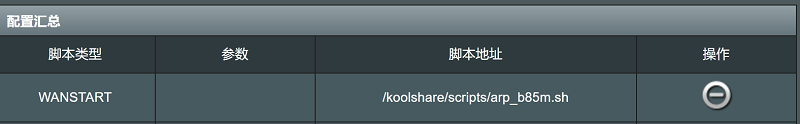

我的路由器没有ARP绑定，是可以刷梅林固件，支持开机脚本配置，所以设置脚本就可以了：新建一个脚本arp_b85m.sh,名字自己定义，放入命令:

arp -s 192.168.2.200 XX:XX:XX:XX:XX:XX



唤醒测试

现在要被唤醒的PC上安装Aquila Technolgy WOL
wol.aquilatech.com/

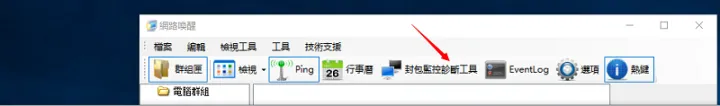

打开封包监控诊断：

  • 局域网唤醒
    确保同一局域网并且能互通(WiFi或者有线网络)

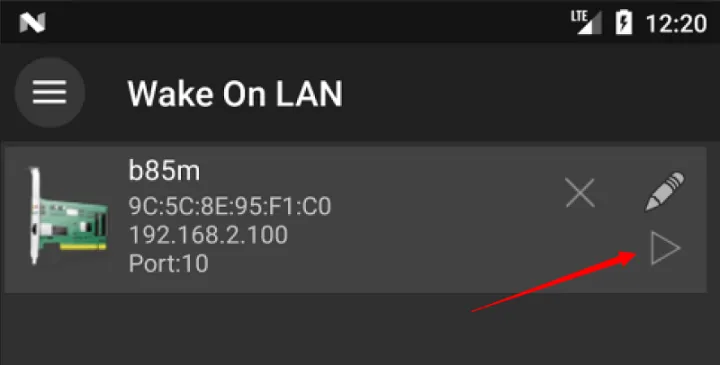

    然后唤醒

  • 广域网唤醒
    断开WiFi,连接数据网络
    然后唤醒

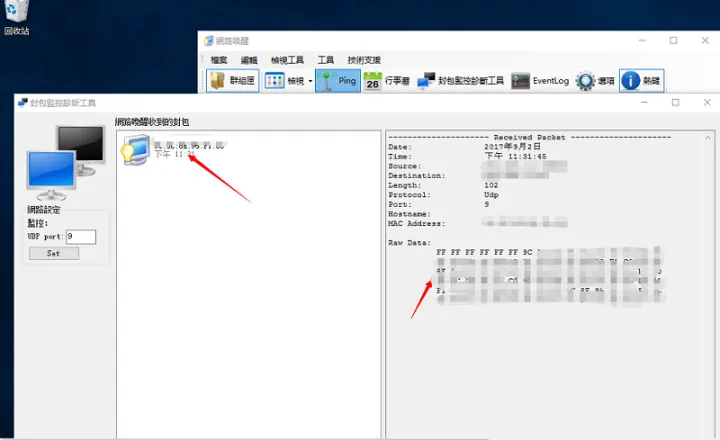

    如图能看到数据包的表示唤醒包能发到网卡

  • 最后
    正常关掉电脑，进行唤醒测试，一般情况下都能成功


详细原理

另外一篇关于原理的详细论述，可以移步这里

网络唤醒原理浅析(Wake On LAN)

总结

网络唤醒的关键之处

  • 硬件支持并打开相应的设置

  • 网卡设置可接受唤醒数据包

  • MAC地址和静态IP

  • 如果广域网的端口转发和ARP绑定很重要
