思科交换机与H3C交换机端口聚合配置

一、网络环境

本网络是3台交换机做端口聚合的配置

网络环境：H3C_A交换机<----------------->H3C_B交换机<----- ----------------------->cisco(3560)交换机

H3C_B交换机做为中心交换机

由于带宽需要，avocentKVM的监控设备，需要很大的带宽，因此做了4组的端口链路聚合的需要

因此以下配置命令

1、H3C_A的配置如下：(动态链路聚合，LACP默认启动）

[H3C_A]sys

[H3C_A]int bridge-aggregation 1

[H3C_A]link-aggregation mode dynamil

[H3C_A]int giabthernet1/0/26

[H3C_A_giabthernet1/0/26]duplex full

[H3C_A_giabthernet1/0/26]speed 1000

[H3C_A_giabthernet1/0/26]port link-type trunk

[H3C_A_giabthernet1/0/26]port trunk permit vlan all

[H3C_A_giabthernet1/0/26]port link-aggregation group 1

因此，其它三个端口都是一样，如以上配置就可以了，同时H3C_B也是同样如H3C_A的配置一样，配好了，检查下端口的问题。

2、思科的配置

[cisco]int port-channel 2

[cisco]swit trunk encapsulation dot1q

[cisco]swit mode trunk

[cisco]swit trunk allowed vlan all

[cisco]进入端口模式配置

[cisco]int gig0/19

[cisco]duplex full

[cisco]speed 1000

[cisco]swit trun encapsulation dot1q

[cisco]swit mode trunk

[cisco]swit trunk allowed vlan all // [cisco]switchport trunk native vlan x 默认PVID，默认VLAN

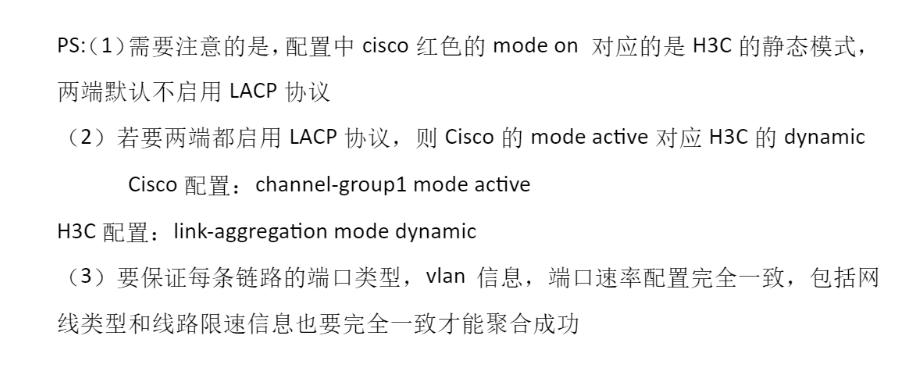

[cisco]channel-group 2 mode active // 选择为on ，华为和H3C交换机取消interface Bridge-Aggregation 1的 link-aggregation mode dynamil，默认为static

其它的端口同样的配置

配置好了

在H3C交换机用 dis link-aggregation summary查看信息

同时，在思科交换机用show ethernetchannel summary查看信息

最后经过上面的配置，端口聚合就可以通了，以后可以帮到大家。
