Esxi6.7网络trunk端口设置和vlan端口设置访问

Esxi6.7网络trunk端口设置和vlan端口设置访问

1，Esxi网络trunk端口设置，即带tag的端口

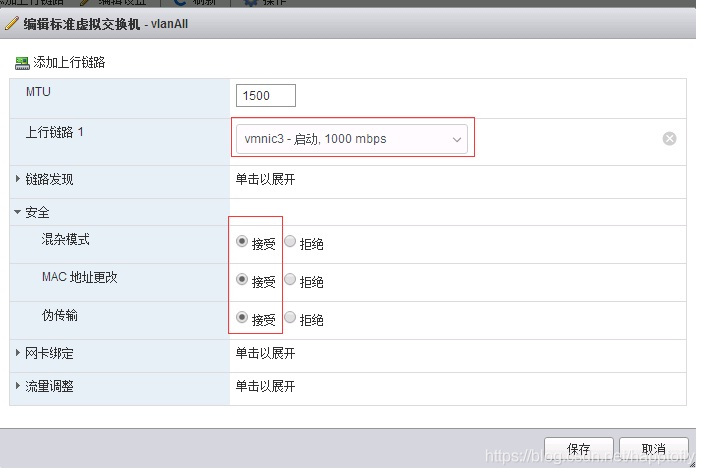

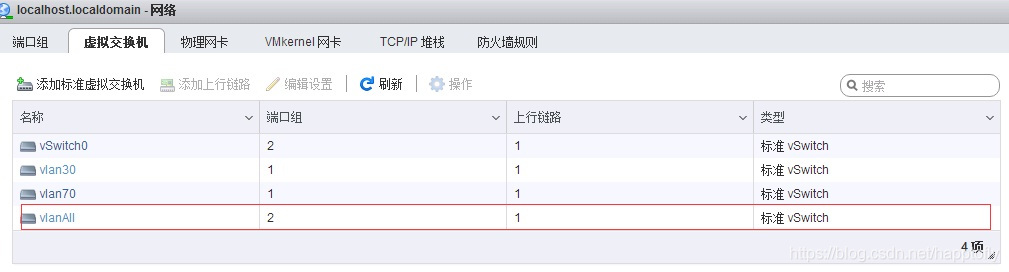

1．1， 网络—虚拟交换机设置—添加标准虚拟交换机VlanAll，绑定vmnic3网卡，安全模式都接受，如下设置

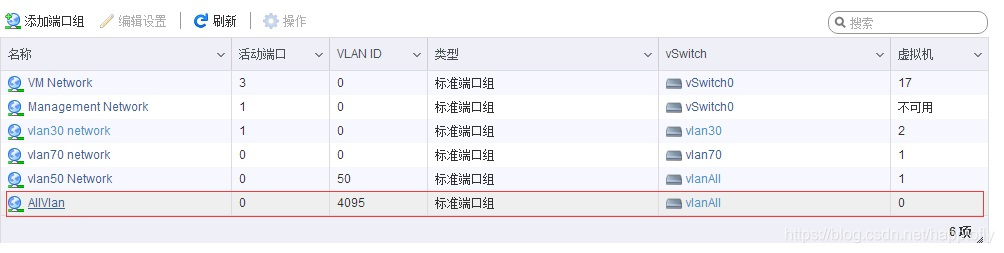

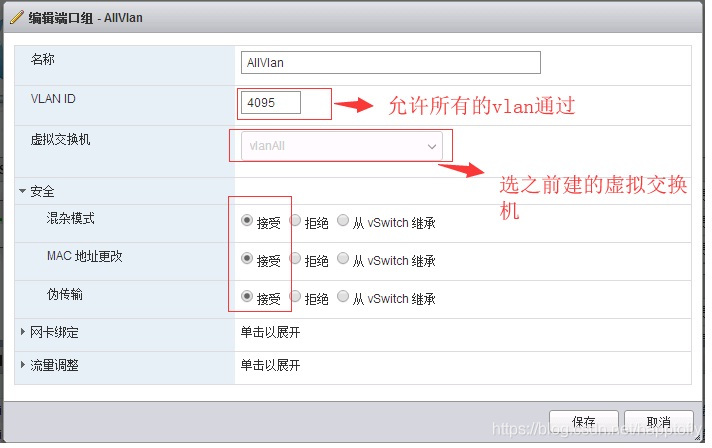

1．2， 网络端口组设置，添加端口组，名称AllVlan—vlan id设为4095（相当于交换机的trunk模式，允许所有的vlan通过），虚拟交换机选择之前建的vlanAll，安全模式都是接受。

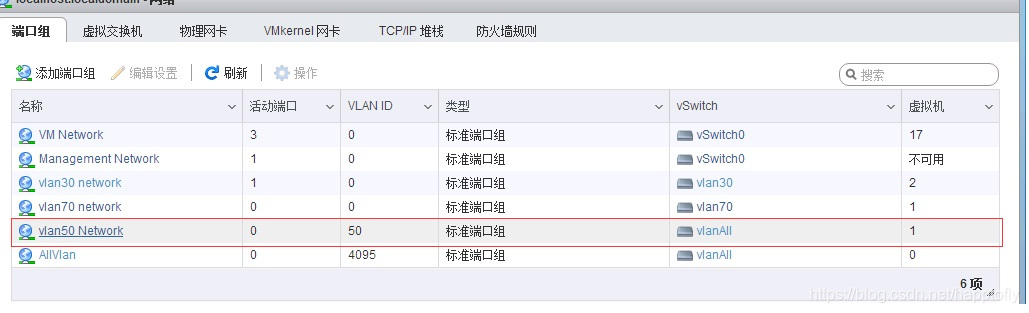

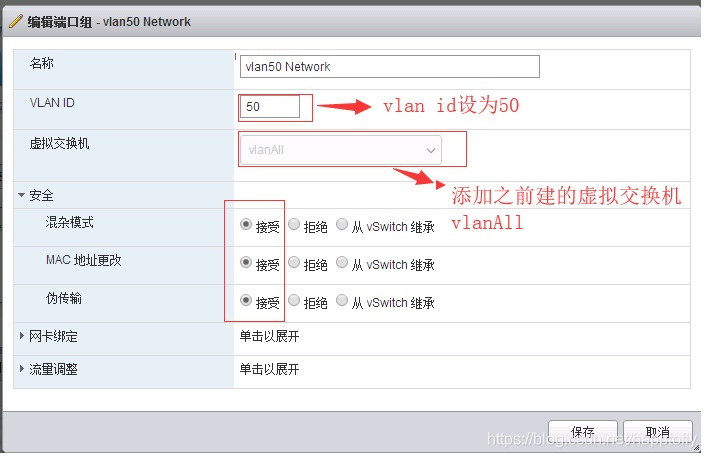

1．3， 再添加一个vlan50的端口组，用于vlan 50网段的服务器访问，步骤参照1.2的方法，即下图的设置

2，网管交换机的配置

2．1，在h3c s5120的二层交换机上划分一个vlan 50的网段

[ServerAccess]vlan 50

2．2，把17号端口设为trunk，允许所有vlan通过

[ServerAccess]int g1/0/17

[ServerAccess-GigabitEthernet1/0/17]port link-type trunk

[ServerAccess-GigabitEthernet1/0/17]port trunk permit vlan all

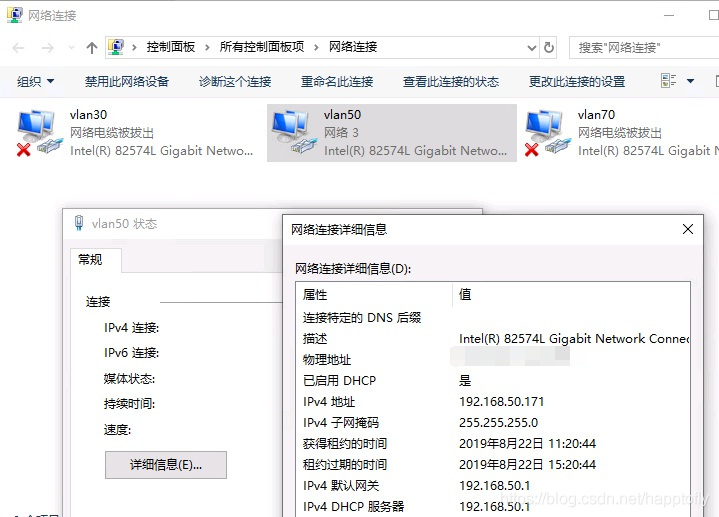

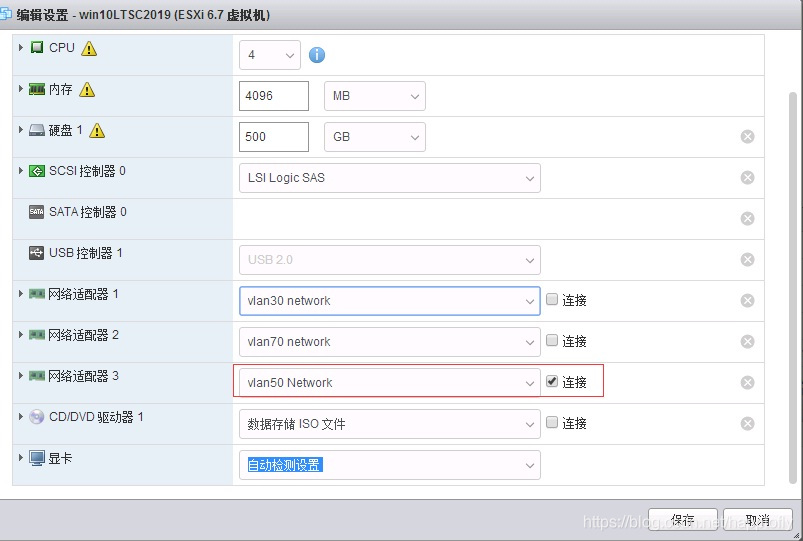

3，虚拟服务器的网络设置

总结：本人的vlan是在三层交换机上面划分的。有些vlan 在二层交换机是没有划分的，二层和三层交换机都是通过trunk连接，刚开始虚拟服务器上得不到vlan 50网段的ip，主要是H3c s5120二层交换机没划分vlan 50，划分了之后，立马就通了。
