ESXI 虚拟交换机配置 Trunk 端口组

背景介绍

ESXI 标准 vSwitch 支持自定义 VLAN ID，以实现网络隔离！

根据 VLAN ID 的不同，可分为三种网络：

VLAN ID 0 阻止任何携带了 VLAN tag 的数据包

VLAN ID 4095 允许通过携带任何 VLAN tag 的数据包（trunk）

VLAN ID 1~4094 仅允许携带指定 VLAN ID tag 的数据包

默认地，在未做更改的情况下，虚拟机往往是使用的 VLAN ID 为 0 的网络。

当我们需要虚拟机间的网卡能接收到携带任何 VLAN tag 的数据包时，就需要设置 trunk 网络！

ESXI 设置 Trunk 网络（端口组）

首先，登录到 ESXI 控制台（本文是 ESXI 6.5）

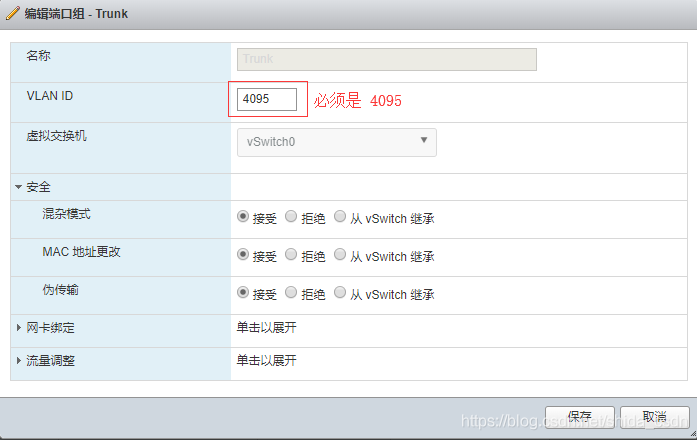

依次选择：网络 -> 端口组 -> 添加端口组

cef60e5ea53285797bdb6cdc97926101_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3NoaWRhX2NzZG4=,size_16,color_FFFFFF,t_70.png

注意，VLAN ID 必须是 4095，只有该 ID 才是 Trunk 模式（允许任何 VLAN 包通过）

保存后，Trunk 网络就创建好了！

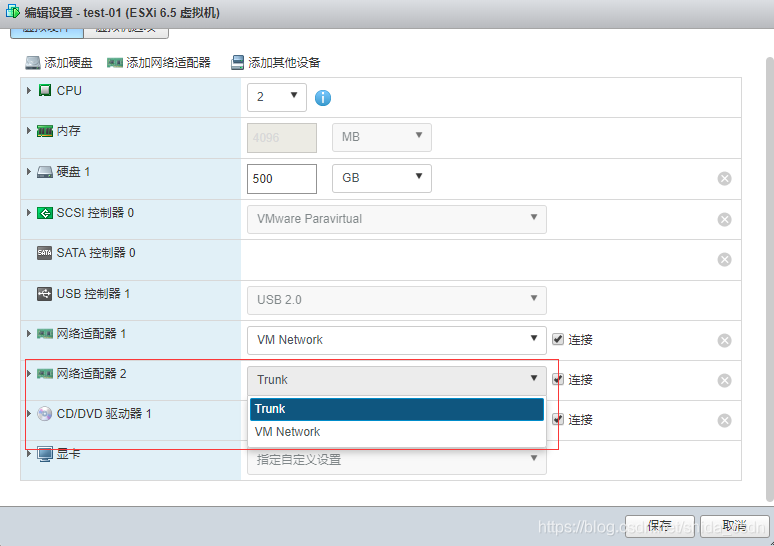

接下来，配置虚拟机网卡，使其使用该 Trunk 网络

19aa048b596e36d2ffba1578ca2476da_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3NoaWRhX2NzZG4=,size_16,color_FFFFFF,t_70.png
