使用DSVPN解决分支网络出口为ADSL场景下的内网互通

背景

　　最近接到一个项目是一家机构总部与多个分支之间的内网互通，总部具有固定ip，分部是使用adsl动态获取的不固定公网ip，由于两端互联网ip不固定所以不能使用传统的GRE技术来实现，所以最后经过评估使用了DSVP技术

技术介绍

　　动态智能VPN（Dynamic Smart Virtual Private Network），简称DSVPN，是一种在Hub-Spoke组网方式下为公网地址动态变化的分支之间建立VPN隧道的解决方案。

　　DSVPN通过NHRP协议动态收集、维护和发布各节点的公网地址等信息，解决了源分支无法获取目的分支公网地址的问题，从而可在分支与分支之间建立动态VPN隧道，实现分支与分支间的直接通　　信，进而减轻总部的负担、避免网络延时。

　　DSVPN借助mGRE技术，使VPN隧道能够传输组播报文和广播报文，并且一个Tunnel接口可与多个对端建立VPN隧道，减少了配置VPN隧道的工作量；在新增分支或分支公网地址发生变化时，也能自动维护总部与分支之间的隧道关系，而不用调整总部的隧道配置，使得网络维护变得更智能化。

mGRE

　　mGRE是在GRE（Generic Routing Encapsulation）基础上发展而来的一种点到多点GRE技术。它将传统GRE隧道点到点（P2P）类型的Tunnel接口扩展成了点到多点（P2MP）类型的mGRE隧道接口。通过改变接口类型，Hub或Spoke上只需要配置一个Tunnel接口便可与多个对端建立隧道，从而减少了配置GRE隧道的工作量。

NHRP

　　NHRP（Next Hop Resolution Protocol）即下一跳地址解析协议。在DSVPN网络中，NHRP协议的作用是建立和解析Protocol地址到NBMA（Non-Broadcast Multiple Access）地址的映射关系。正是因为这种映射和解析，源Spoke才能够获取目的Spoke的动态公网地址。

通俗的讲DSVPN是使用mGRE技术在HUB端只需要指定隧道源端口而不需要指定隧道目的ip，分支机构通过NHRP协议向HUB注册自己的隧道ip与公网ip，HUB生成一张NHRP映射表，表中包括分支隧道ip与公网ip的映射关系，HUB会把该映射关系同步给其他分支，其他分支拿到该映射关系后就可以获取各分支隧道ip对应的公网ip，只要公网ip间通信正常就会自动建立GRE隧道

配置如下

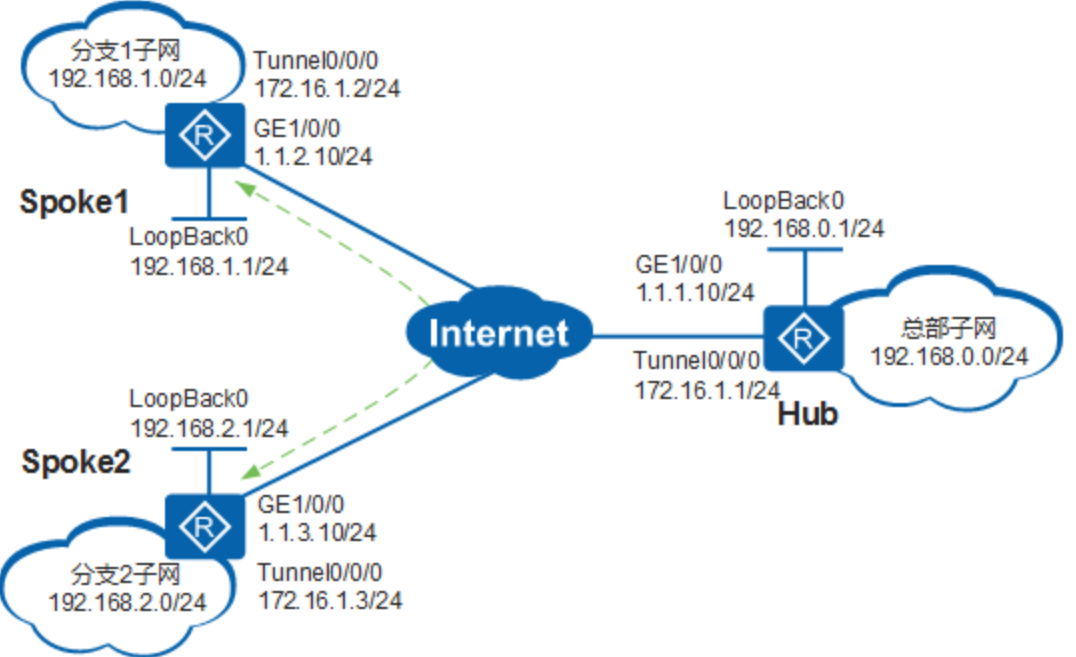

拓扑

mportant; height: auto;"/>

基础配置（如ospf，端口ip）配置略

//hub配置interface Tunnel0/0/0
 ip address 172.16.1.1 255.255.255.0
 tunnel-protocol gre p2mp
 source GigabitEthernet1/0/0ip route-static 192.168.1.0 255.255.255.0 172.16.1.2ip route-static 192.168.2.0 255.255.255.0 172.16.1.3

//spoke1配置interface Tunnel0/0/0
 ip address 172.16.1.2 255.255.255.0
 tunnel-protocol gre p2mp
 source GigabitEthernet1/0/0
 nhrp entry 172.16.1.1 1.1.1.10 register

ip route-static 192.168.0.0 255.255.255.0 172.16.1.1ip route-static 192.168.2.0 255.255.255.0 172.16.1.3

//spoke2配置interface Tunnel0/0/0
 ip address 172.16.1.3 255.255.255.0
 tunnel-protocol gre p2mp
 source GigabitEthernet1/0/0
 nhrp entry 172.16.1.1 1.1.1.10 register

ip route-static 192.168.0.0 255.255.255.0 172.16.1.1ip route-static 192.168.1.0 255.255.255.0 172.16.1.2

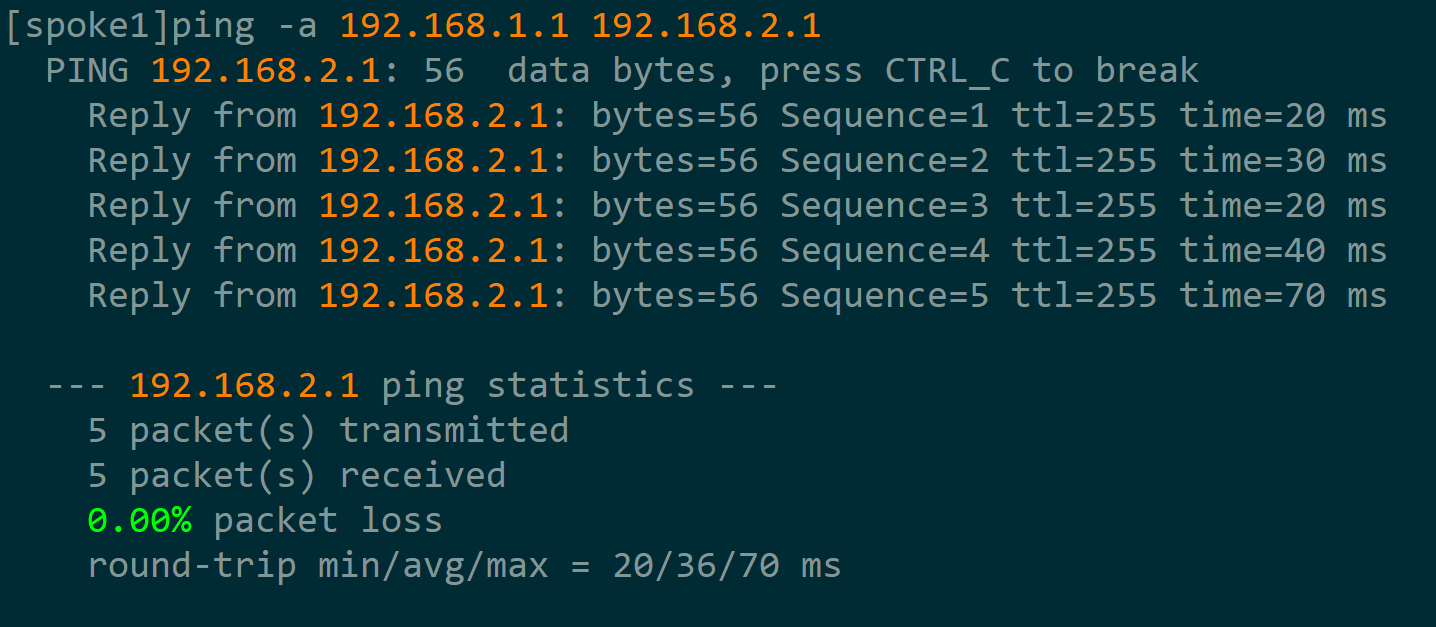

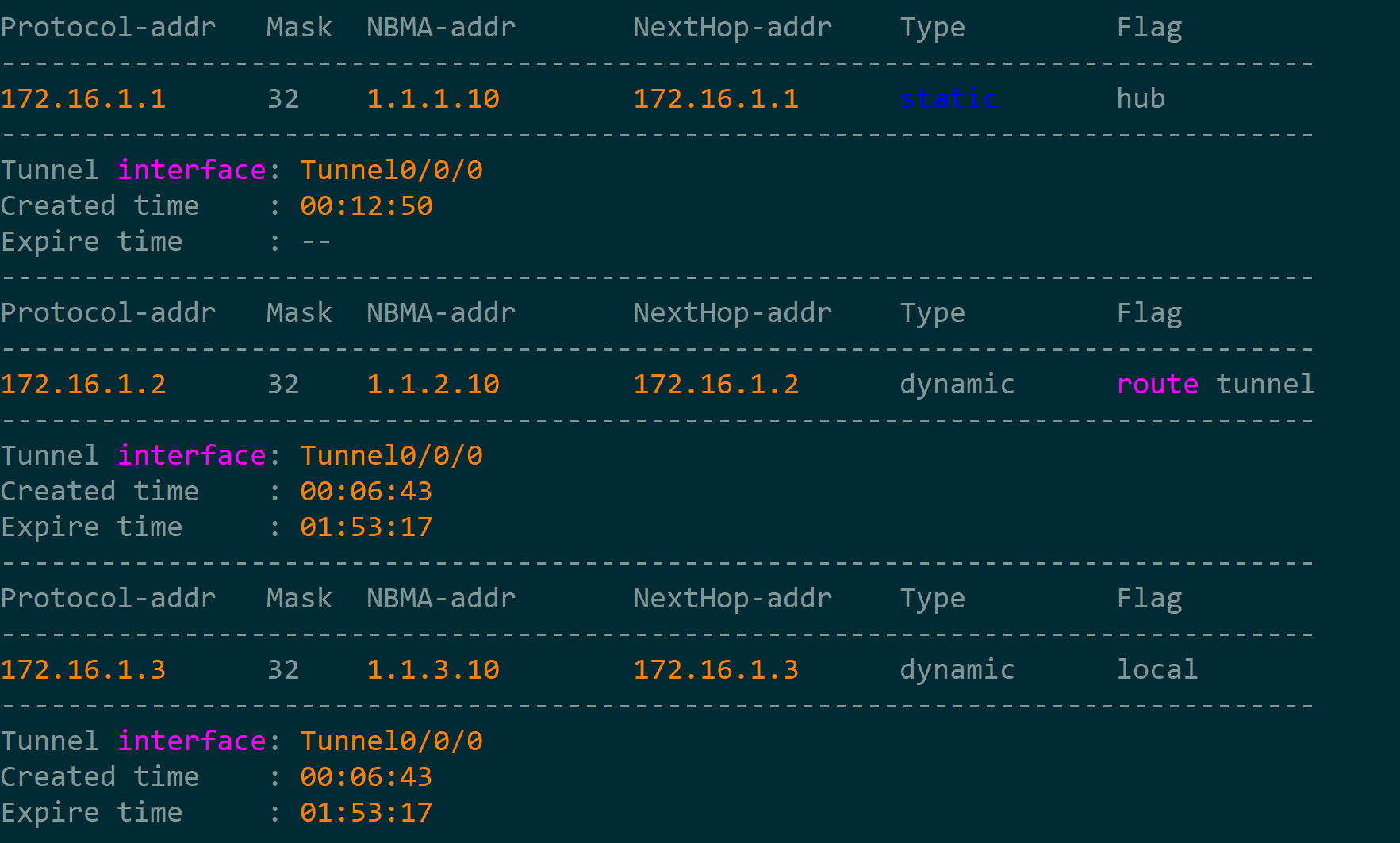

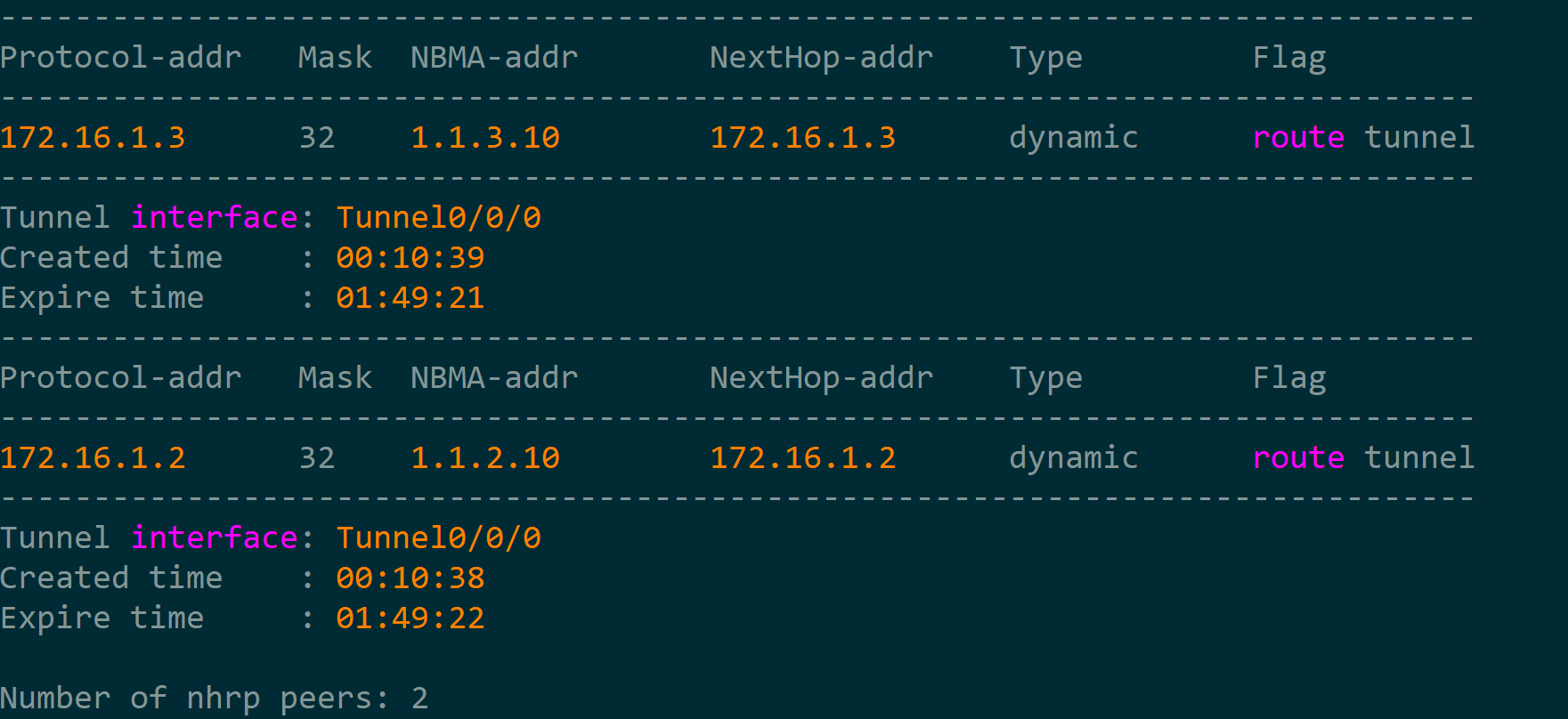

hub 查看nhrp信息
