前言：

我们在配置nat server（端口映射）的时候会出现外网访问正常，而内网主机访问外网IP的端口不能访问的情况，这就是因为NAT回流造成的。

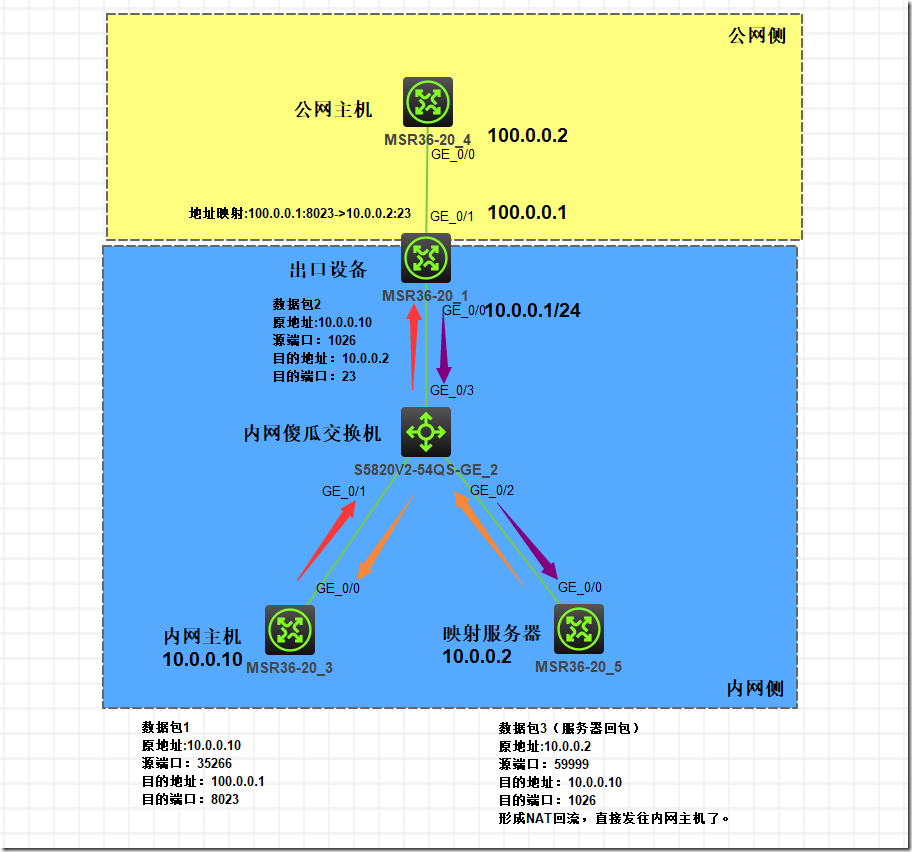

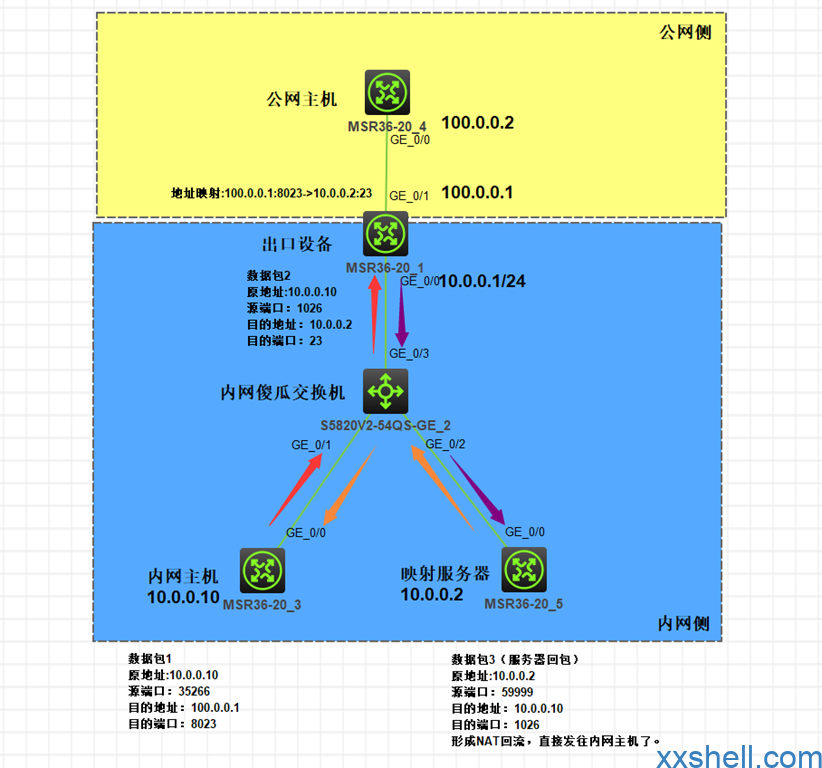

具体原因如下图所示：

1、内网主机访问100.0.0.1:8023,会把流量送到出口设备的G0/1接口。

2、出口设备的G0/1接口配置了nat server，数据包就会修改数据包的目的地址和目的端口号，并不对原地址进行改变。

3、数据包从出口设备发送到服务器，因为发过来数据包的原地址为10.0.0.10(内网主机)。

4、服务器对出口设备的数据包回复，原目地址对调，导致数据包直接通过交换机发送到内网主机。

5、内网主机解封装服务器回复的数据包，因为地址不匹配，则进行丢弃，导致访问失败。

一、通过nat hairpin解决问题

H3C V7版本可以在内网接口侧（图中为GE0/0）配置 nat hairpin解决NAT回流的问题。

通过在内网侧接口上使能NAT hairpin功能，可以实现内网用户使用NAT地址访问内网服务器或内网其它用户。

interface GigabitEthernet0/0    //内网口port link-mode route
combo enable copper
ip address 10.0.0.1 255.255.255.0
nat hairpin enable

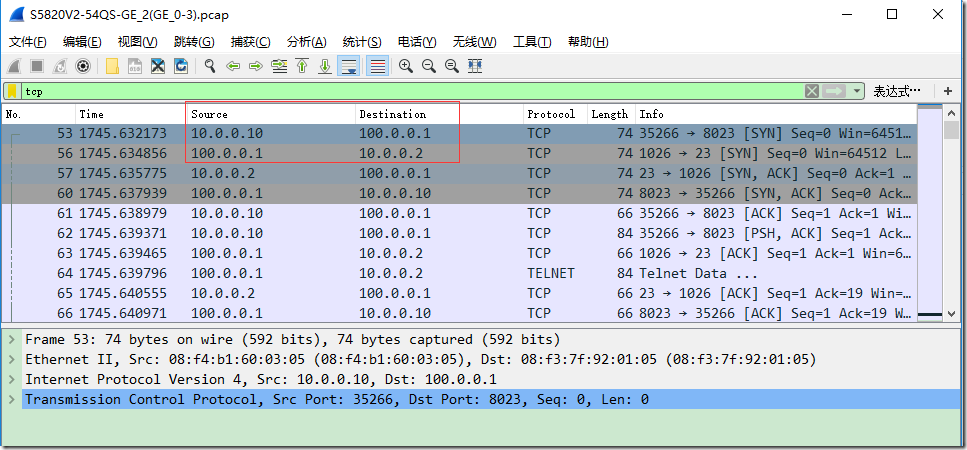

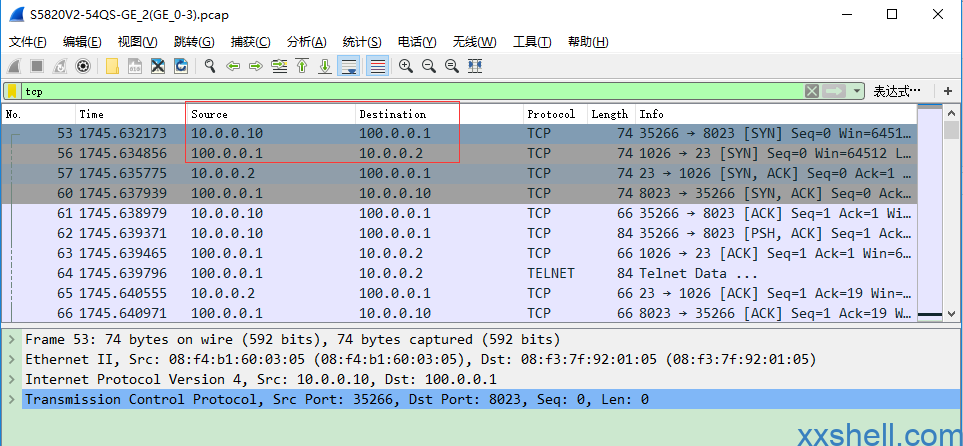

配置nat hairpin功能后，通过抓包可以发现出口设备发送给服务器的原地址将变为WAN口地址：

二、通过双向NAT解决问题

如果使用的是H3C v5版本的出口设备可能不支持 nat hairpin，我们可以使用双向NAT的方式进行解决。

1、在内网口配置与公网口相同的nat server条目；

2、配置基于acl的nat outbound；

acl advanced 3000rule 0 permit ip destination 10.0.0.2 0#interface GigabitEthernet0/0      //内网口port link-mode route
combo enable copper
ip address 10.0.0.1 255.255.255.0nat outbound 3000nat server protocol tcp global 100.0.0.1 8023 inside 10.0.0.2 23

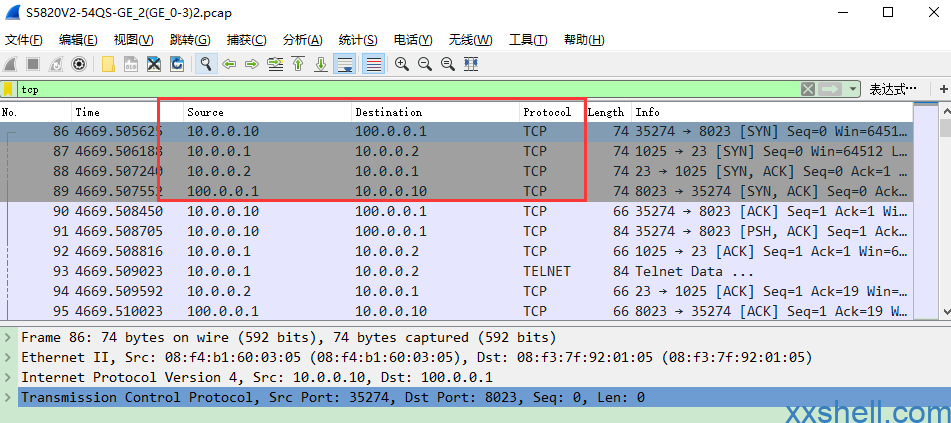

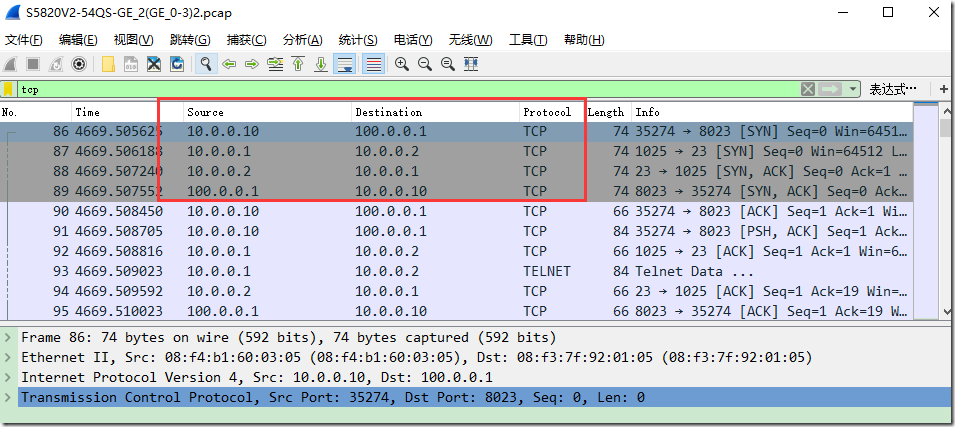

我们通过抓包可以看到出口设备进行了双向NAT：

注意：使用双向NAT因为映射的数据包需要在出口设备内部进行多次转换，这样会增大设备压力，如果设备支持nat hairpin的话建议使用nat hairpin。

三、模拟器设备配置：

出口设备配置：

#
 version 7.1.075, Alpha 7571#
 sysname out_R1#
 system-working-mode standard
 xbar load-single
 password-recovery enable
 lpu-type f-series#vlan 1#interface Serial1/0#interface Serial2/0#interface Serial3/0#interface Serial4/0#interface NULL0#interface GigabitEthernet0/0
 port link-mode route
 combo enable copper
 ip address 10.0.0.1 255.255.255.0
 nat outbound 3000
 nat server protocol tcp global 100.0.0.1 8023 inside 10.0.0.2 23#interface GigabitEthernet0/1
 port link-mode route
 combo enable copper
 ip address 100.0.0.1 255.255.255.0
 nat outbound
 nat server protocol tcp global 100.0.0.1 8023 inside 10.0.0.2 23#interface GigabitEthernet0/2
 port link-mode route
 combo enable copper#interface GigabitEthernet5/0
 port link-mode route
 combo enable copper#interface GigabitEthernet5/1
 port link-mode route
 combo enable copper#interface GigabitEthernet6/0
 port link-mode route
 combo enable copper#interface GigabitEthernet6/1
 port link-mode route
 combo enable copper#
 scheduler logfile size 16#line class aux
 user-role network-operator#line class console
 user-role network-admin#line class tty
 user-role network-operator#line class vty
 user-role network-operator#line aux 0
 user-role network-operator#line con 0
 user-role network-admin#line vty 0 63
 user-role network-operator#
 ip route-static 0.0.0.0 0 100.1.1.2#acl advanced 3000
 rule 0 permit ip destination 10.0.0.2 0#domain name system#
 domain default enable system#user-group system#return
