多厂商VPN系列之二十：H3C 高扩展性IPSEC VPN DVPN【类似思科DMVPN，V7叫ADVPN】

非常类似于思科的DMVPN，它核心协议是vam，它主要负责收集、维护、分发公网地址等信息，帮助用户快捷、方便的建立内部的安全隧道，通过server获取到其他站点的下一跳对应的公网地址，并且作为隧道目的地址进行封装，然后发送给目的地

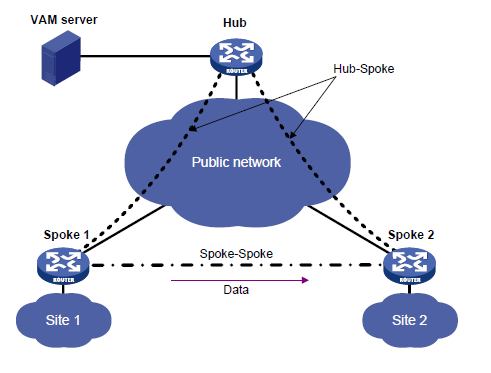

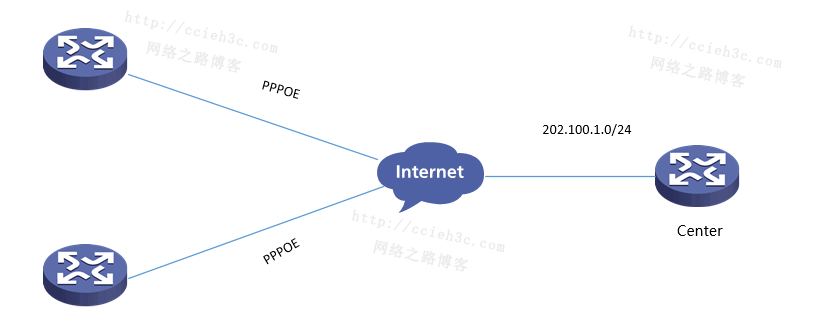

DVPN的几个角色
1、DVPN节点：表示为动态VPN隧道两端设备，主要是建立隧道，作为VAM的客户端功能
2、VAM Server：DVPN服务器，它接收来自DVPN节点的注册信息，主要维护管理各个DVPN节点的信息。
3、VAM Client：DVPN客户端，它向VAM Server注册自己的私网地址、公网地址、VAM标识等信息，也会会向Server查询其他VAM Client的信息。VAM Client也是DVPN的一种
（Client发送的UDP报文包括，连接请求报文、初始化完成报文、注册请求报文和认证请求报文）
4、Hub：也是VAM Client，是一个VPN网络的中心设备，在Hub-Spoke结构中，也是数据转发的中心
5、Spoke：VAM Client的一种，通常是分支结构的设备
6、AAA服务器：对于用户进行认证、授权、和计费管理 【可选】

DVPN的主要特性
1、配置简单：通过Tunnel隧道来和多个VPN建立隧道关系，扩展性和维护都很方便
2、穿越NAT：DVPN采用UDP方式，所以穿越NAT非常方便
3、支持动态IP：在这个结构下，只用Server是固定IP即可，其余的可以是动态IP地址
4、支持自动建立隧道：Spoke之间的访问，可以通过Server的重定向功能自动获取到其他站点的Client信息，并且自动建立隧道会话
5、注册过程加密：必须通过CHAP或者PAP认证，并且需要用户名信息
6、支持身份证认证：通过Pre-sharekey来认证Client与Server
7、策略统一管理：
8、会话协商过程加密：通过IPSec来保护整个会话的安全性
9、支持多个VPN域：允许一个DVPN设备创建多个VPN域，方便隔离
10、支持动态路由协议：

1、VAM Server配置
[center]vam server ip-address 202.100.1.1 【定义VAM Server 的IP地址，用来监听Client的VAM包】
[center]vam server vpn 1 【VPN实例，可关联不同的客户端】
[center-vam-server-vpn-1]hub private-ip 10.1.1.1 【这里指定的是hub的Tunnel接口地址】
[center-vam-server-vpn-1]pre-shared-key simple ccieh3c.com 【定于与Client VAM直接的认证密钥】
[center-vam-server-vpn-1]authentication-method chap 【通过chap方式】
[center-vam-server-vpn-1]server enable 【最后开启服务】

2、定义AAA用户【可选】
这里用的是本地认证，所以默认是本地的，不需要定义Radius服务器等配置，如果是外部服务器的话，则需要定义AAA，这里直接创建用户即可，该用户名用来作为对客户端的验证。如果没有启用的话 则不需要AAA
[center]local-user ccieh3c
[center-luser-ccieh3c]password simple ccieh3c.com
[center-luser-ccieh3c]service-type dvpn

3、VAM Client配置
[center]vam client name hub 【定义一个Client】
[center-vam-client-name-hub]vpn 1 【要关联Server的VPN 1实例】
[center-vam-client-name-hub]server primary ip-address 202.100.1.1 【定义服务器地址在哪】
[center-vam-client-name-hub]pre-shared-key simple ccieh3c.com 【密钥与服务器一致】
[center-vam-client-name-hub]user ccieh3c password simple ccieh3c.com 【由于服务器启用了chap认证，所以这里必须输入服务器定义的用户信息】
[center-vam-client-name-hub]client enable 【最后开启服务】

4、IPSEC VPN配置
[center]ike peer center
[center-ike-peer-center]pre-shared-key simple ccieh3c.com
【这里不需要配置remote-address，因为它本身不知道remote-address在哪】
[center]ipsec proposal center
[center-ipsec-proposal-center]
【采用默认策略】
[center]ipsec profile center
[center-ipsec-profile-center]ike-peer center
[center-ipsec-profile-center]proposal center
【使用Profile调用】

5、Tunnel接口【调用VAM Client与VPN Profile】
[center]interface Tunnel 0
[center-Tunnel0]source g0/0/0
[center-Tunnel0]ip address 10.1.1.1 24 【配置一个地址，这个地址也是在VAM Server 指定的】
[center-Tunnel0]tunnel-protocol dvpn udp 【Tunnel的类型为dvpn udp】
[center-Tunnel0]vam client hub 【调用之前的VAM Client】
[center-Tunnel0]ipsec profile center 【调用IPSEC Profile】

6、路由
[center]ip route-static 0.0.0.0 0.0.0.0 202.100.1.10

1、VAM Client
[spoke1]vam client name spoke1
[spoke1-vam-client-name-spoke1]vpn 1
[spoke1-vam-client-name-spoke1]server primary ip-address 202.100.1.1
[spoke1-vam-client-name-spoke1]pre-shared-key simple ccieh3c.com
[spoke1-vam-client-name-spoke1]user ccieh3c password simple ccieh3c.com
[spoke1-vam-client-name-spoke1]client enable

2、IPSEC 配置
[spoke1]ike peer spoke1
[spoke1-ike-peer-spoke1]pre-shared-key simple ccieh3c.com

[spoke1]ipsec proposal spoke1
[spoke1-ipsec-proposal-spoke1]

[spoke1]ipsec profile spoke1
[spoke1-ipsec-profile-spoke1]ike-peer spoke1
[spoke1-ipsec-profile-spoke1]proposal spoke1

3、Tunnel接口配置
[spoke1]interface Tunnel 0
[spoke1-Tunnel0]source g0/0/1 【这里为了简化环境，所以没有定义PPPOE拨号了，如果是PPPOE的话，则是拨号接口】
[spoke1-Tunnel0]ip address 10.1.1.2 24
[spoke1-Tunnel0]tunnel-protocol dvpn udp
[spoke1-Tunnel0]vam client spoke1
[spoke1-Tunnel0]ipsec profile spoke1

4、路由

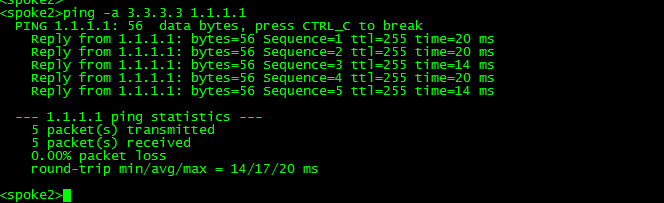

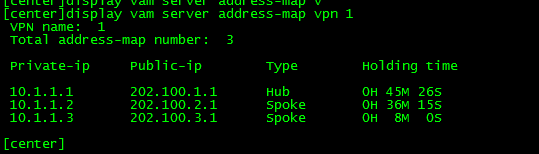

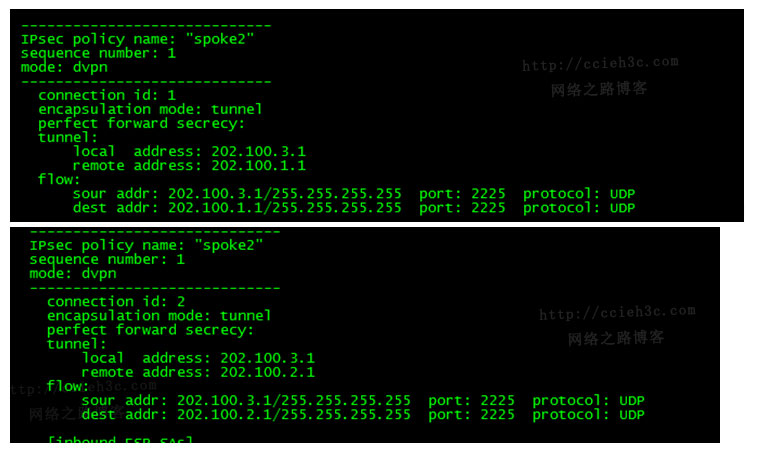

[spoke1]ip route-static 0.0.0.0 0.0.0.0 202.100.2.10 【如果是PPPOE环境的话，则是拨号接口】
