相关概念：
端口聚合也叫做以太通道（ethernet channel），主要用于交换机之间连接。由于两个交换机之间有多条冗余链路的时候，如果存在STP，会将其中的几条链路关闭，只保留一条，这样可以避免二层的环路产生。但是，失去了路径冗余的优点，因为STP的链路切换会很慢，在50s左右。使用以太通道的话，交换机会把一组物理端口联合起来，做为一个逻辑的通道，也就是channel－group，这样交换机会认为这个逻辑通道为一个端口。
通常会把两台交换机接口之间用2条或多条以上的线缆进行连接，然后在两边的接口上启用链路聚合协议，这样在逻辑上就会把两条链路当做一条链路，在一条链路中断时，数据会实时切换到另一条链路，以避免因线路中断造成的数据中断。
废话不多说，下面我们通过一个实例来详细说明下具体的配置方法
设备：一边是思科2960二层交换机，另一边是华为2700二层交换机。

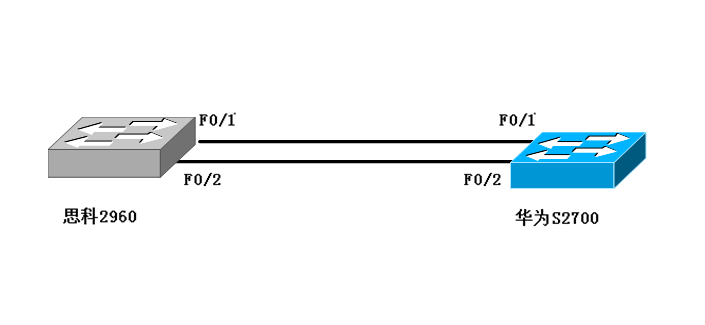

拓扑如图所示：
思科2960上的配置：
interface Port-channel1
switchport mode trunk
interface FastEthernet0/1
switchport mode trunk
channel-group 1 mode on
!
interface FastEthernet0/2
switchport mode trunk
channel-group 1 mode on
华为2700上的配置：
#
interface Eth-Trunk0
port link-type trunk
port trunk allow-pass vlan 2 to 4094
##
interface Ethernet0/0/1
eth-trunk 0
undo ntdp enable
undo ndp enable
#
interface Ethernet0/0/2
eth-trunk 0
undo ntdp enable
undo ndp enable
----------------------------------------------------------------------------
这样就配置完成了，我们可以设置交换机的vlan1 接口IP，进行ping的测试，我们会发现，如果其中的一根线断掉，链路仍然是通的。
注意：
1、华为的命令里必须把接口下自动启用的ntdp和ndp关掉，不然两边的聚合协议不会协商成功
2、必须保证两条链路接口的速率和双工匹配（如果两都是自动协商也是可以的），如果你改了一边的链路速率，另一边也必须相同
3、两边的接口模式可以是trunk、access，但必须相同
