理清思路是必须且非常重要的一步。
第一步，新建IPsec-Vpn。
第二步，配置第一阶段相关参数。（高级可选参数，DPD对端存活检测/NAT穿越都可以勾选上，这个不是协商参数）
第三步，配置第二阶段相关参数。注意（如果俩端都是山石设备，即可以不用配置代理ID，选择自动即可，若不是，请填写代理ID。PS：代理ID只是协商让IPsecUP的一项参数，并非定义感兴趣）
高级可选参数中，将自动连接、VPN隧道监测、VPN隧道状态通知勾选。
第四步，配置tunnel接口，注意建立独立zone，并在配置时绑定刚刚建立的Ipsec
第五步，（可选，但一般为了优化，都会建立一条目的路由===对端公网/32位到本地公网接口的网关）
第六步，写目的路由tunnel接口到对端内网的路由，注意IP/掩码（10.1.1.0/24）
第七步，策略开放，这里可写any可精确到本地内网和对端内网。
配置思维。DMZ区域流量通过tunnel接口区域-访问对端内网主机，并建立双向策略。

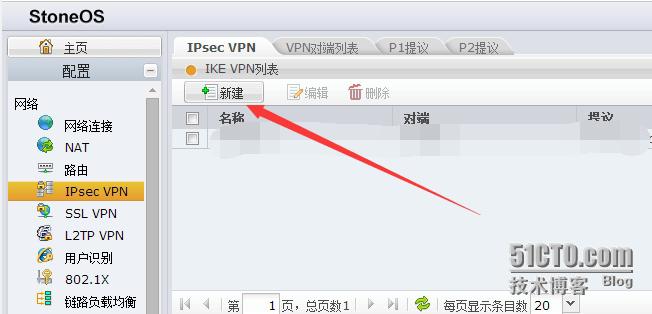

第一步：建立IPsec VPN。IPsec VPN---新建，如下图所示。

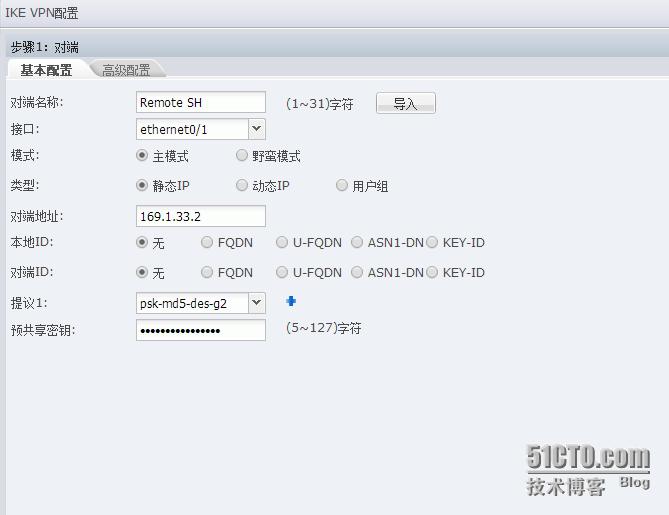

第二步：配置IKE的第一阶段参数。
对端名称：命名-最好规范写方便维护
接口：选择公网出接口
模式：一般主模式
类型：静态IP即可（后面再介绍动态IP、用户组）
对端地址：对端设备的公网地址
本地ID：默认不选
对端ID：默认不选
提议1：两端配置一样即可
与共享密钥：俩端配置一样即可

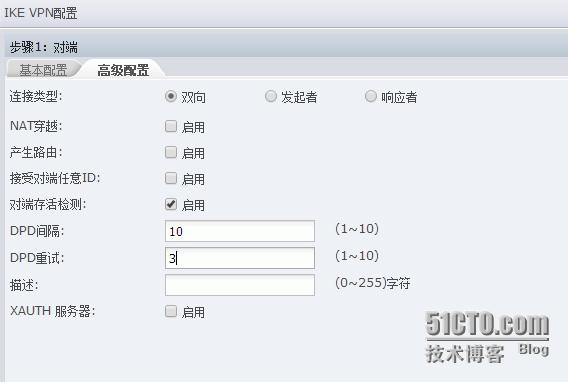

同时将高级参数中，将对端存活监测打开：基于DPD的一种监测方式。如下图所示：

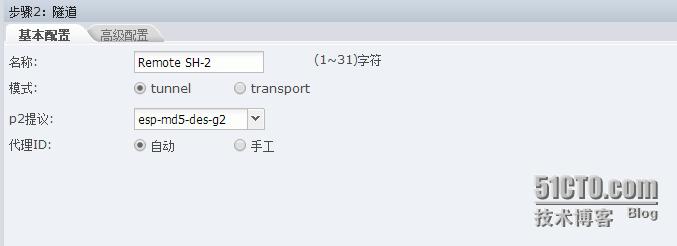

第三步：配置IKE的第二阶段参数。
对端名称：请规范命名
模式：默认使用tunnel
P2提议：第二阶段协商算法，俩端配置一样即可
代理ID：若两端设备都是山石设备直接默认选择自定即可。不一样的话填写俩端内网段

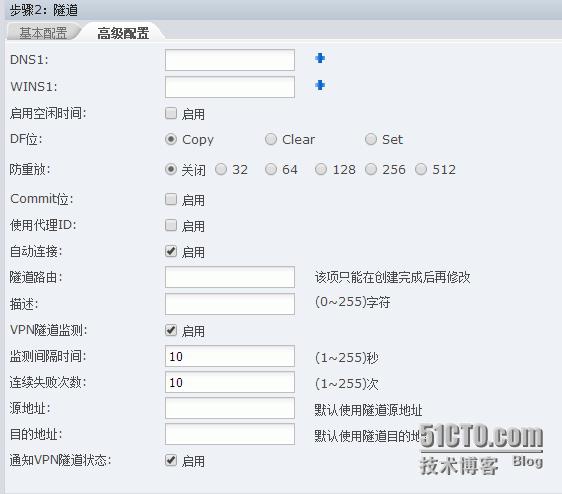

同时开启高级参数当中的自动连接与VPN隧道监测、通知VPN隧道状态
第四步：将对端的设备配置完结，这样。我们的IPsec VPN就配置成功了。
即到这一步后，两端的隧道就能建立起来了，如果没有建立起来，就需要检查配置了。

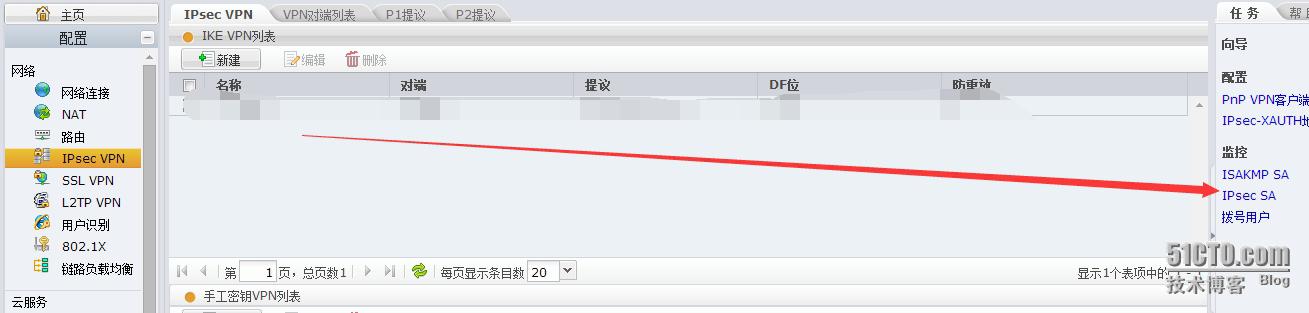

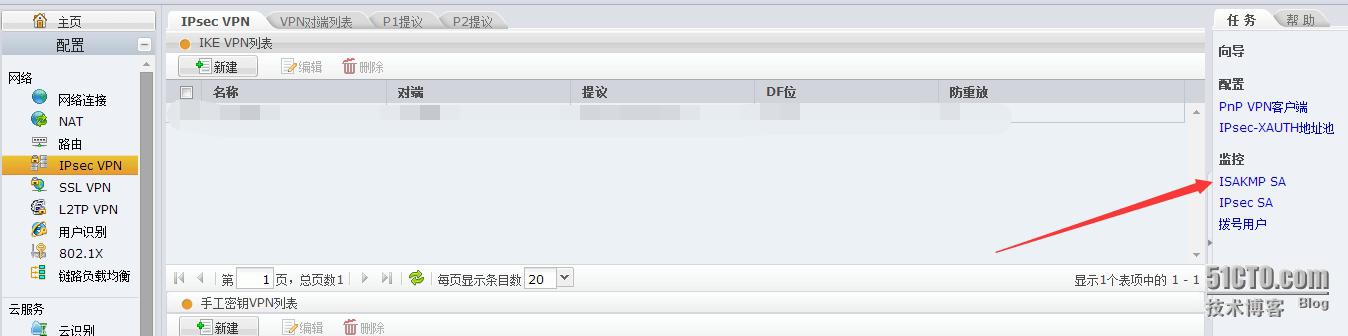

查看方式见下图：

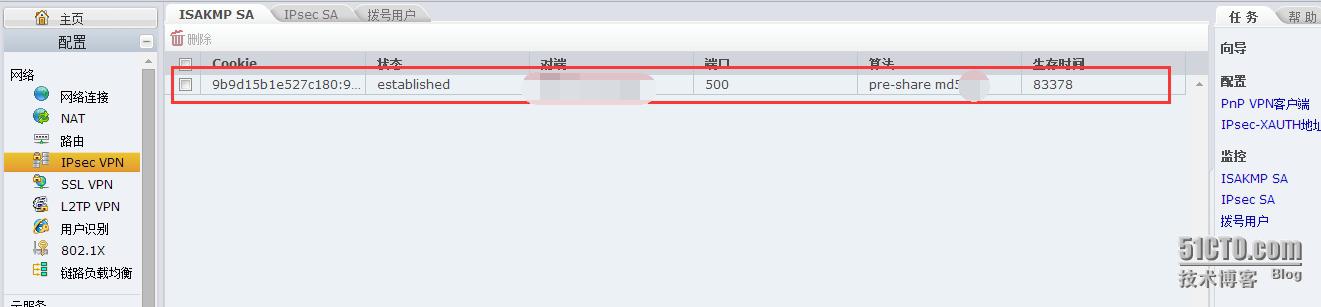

显示如下：可看到，第一阶段已经正常起来了。使用的是UDP500端口，使用了NAT穿越之后使用UDP4500端口
?0?2 ?0?2

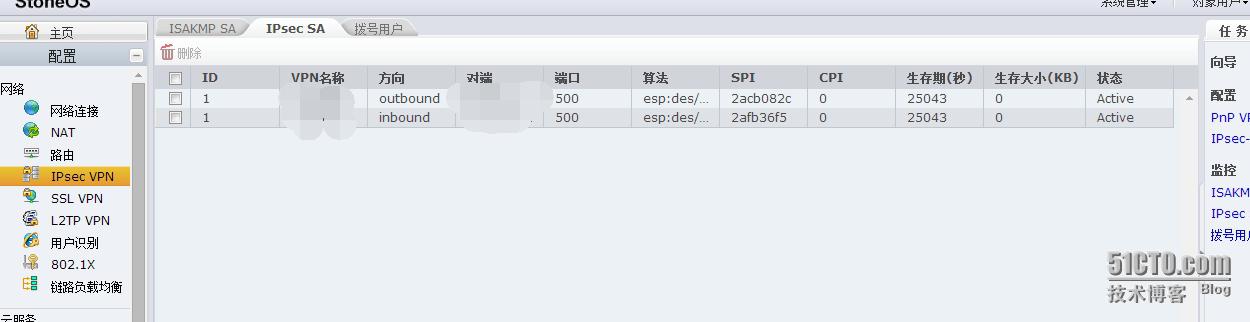

查看第二阶段：如下图：
?0?2 ?0?2 显示如下：可以看到active了，那就说明我们搞定了ipsec-vpn的配置。
第五步：然后现在我们建立tunnel接口和独立zone。

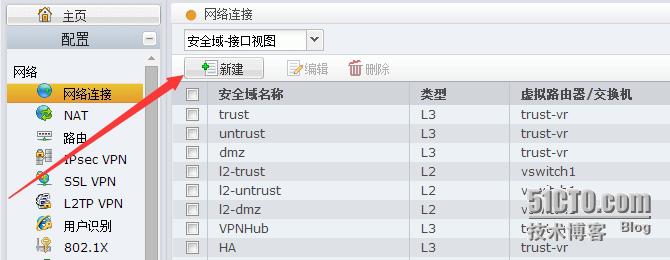

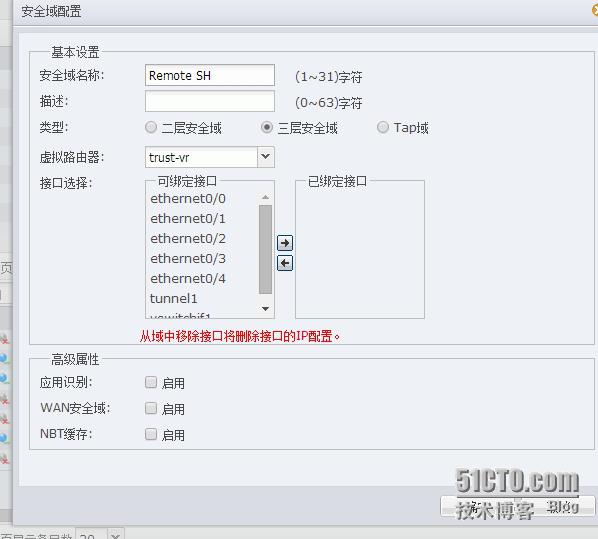

网络连接---区域新建
如下图：命名确认即可。其他的可选

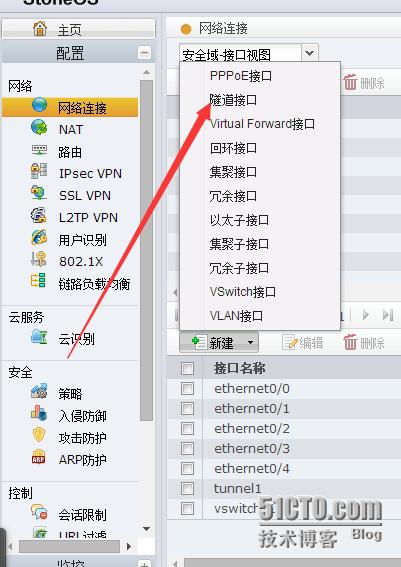

紧接着建立tunnel接口：

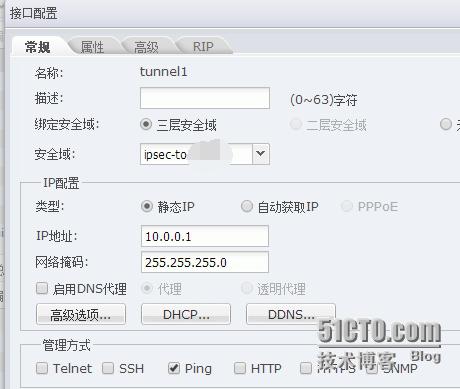

参数配置如下：
tunnel接口IP地址，与内网不冲突。建议最好做好规范，方便后期维护。

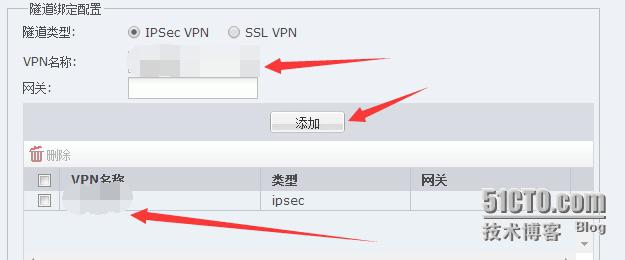

同时下拉到下面，将刚刚建立的ipsec-vpn绑定在这个tunnel接口上。
好了，到这里，我们的隧道和独立zone也建立完成了。我们现在就需要做路由了。

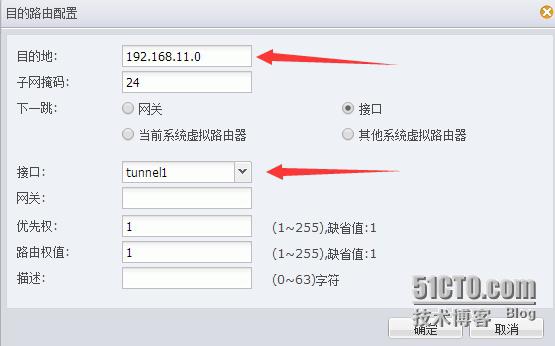

第六步：写隧道目的路由。路由---目的路由--，如下图
配置如下：
需要访问的对端内网段。下一跳指定tunnel接口。
这样就完成了，路由的配置就完成了。但是别忘了策略的放行，防火墙可是要放行策略才允许流量命中的。
第七步：找到策略，配置策略放行。
注意，路由模式的ipsec-vpn，是基于路由做的。所以我们一定要弄清楚这个流量的走向。
这里简单的赘述一下，流量的走下。
内网的流量------tunnel接口，通过tunnel接口到达对端----对端内网。
所以我们这里的策略放行，源应该是dmz。也就是内网接口的区域
目的是tunnel接口所在zone。
所以正确的写法如下：
