一、前言
继谈谈这两年因安装监控而追过的工具 https://www.mydigit.cn/forum.php?mod=viewthread&tid=74098  (出处: 数码之家)后，根据网友反馈的意见及结合当今的市场主流，感觉在文末写的那些内容确实不算新鲜，所以想再次抛砖引玉，达到交流经验的目的，也希望能从大家的热心交流中提升一下个人，所以本文算是上一篇的理论篇续（并非工具篇，发表在“我是工具控”中是为了方便大家好找贴子，当然如果分错类，管理员可以帮忙移动下）
现在组装电脑很火热，但组装监控自己弄倒没必要（因为太麻烦）而且市场上早在10年前组装监控的就很多，价格压的也很厉害，所以咱们只需要了解市场上一些杂牌或新类型摄像机的行情，自行选购自行安装就行了，这样做有什么意义呢？就是省钱！能省多少钱呢？最起码省出两三套甚至更多的工具钱来吧，那你说咱要不要自己动手呢？（这是不是和工具控扯上关系了呢？因为省下的钱可以买工具了，嘿嘿……）。当然，不管是自己安装监控，还是请人安装监控，必要的信息还是要了解一下

再次重申，本文仅是抛砖引玉，热切希望能得到有经验的网友的指导（哪怕是严厉的），非常感谢，在此给您鞠躬了

二、监控模组方案

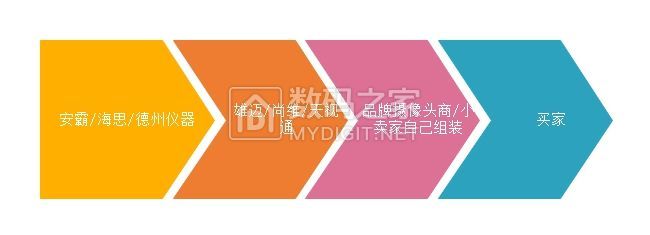

“杂牌”摄像机一般会在产品说明中标注模组方案，个人接触过的主要是四种：雄迈、尚维（中维的南方公司）、中维（中维的北方公司）、天视通，所以在上文中说过所谓的“杂牌”效果不一定差，因为它们弄的全是品牌模组，也许是竞争激烈也许在别的方案省了成本这些东西在出针对性的具体评测前还是保持沉默；网上搜了下有文章称作监控模组出名的有：安霸(Ambarella)、德州仪器(TI)、海思(HiSilicon)等，（原文链接在此：https://www.cnblogs.com/yxwkf/p/5045218.html），不过到淘宝专门卖模组摄像机的店里或一些杂牌摄像机的说明里会发现，天视通的组装方案可能采用海思的CPU及索尼的摄像头，所以在理解上，雄迈与尚维相当于微星/技嘉/华硕/映泰等造主板的，而海思相当于Intel是一个专门搞芯片，一个搞PCB板二次组装整合，再往下就是杂牌自己组装（或玩家自己组装），再往下是销售商，再往下就是买家，下面画个图表示一下



这些方案哪些好？也许每一个方案里面又分级别高低不好细说；至于具体的产品对比还涉及到价位的区别，2012年我装过的监控记得有个叫九安光电的杂牌用的是雄迈模组（成像左下角有个CAM序号的标志），也有中维模组的（标记是“IPC”之类的），好像是两者各有优缺，我记得雄迈的成像好像是清晰一点（具体忘了以免误导）这东西没有大量安装过对比过的人不适合多发表言论，所以就说到这

三、IPC+NVR的协议问题

海康/大华/中维的摄像机就选海康/大华/中维对应的录像机，支持它们各自的私有协议，方便用录像机中的一键更改IP，快速成像（如果一个摄像头被提前测试过或在别处用过，而恰巧方案与录像机不兼容则录像机改变不了它的IP可能因为IP出现不呈像的现象，这时候需要拆下摄像头接在路由器上通过电脑下载与它对应的IP修改工具来整，麻烦一些）

但是，网络摄像头（IPC）都支持ONVIF协议，在不兼容的录像机中，选择此协议可识别摄像机（除非IP不在一个段内识别不了外）

对于杂牌摄像机的IP修改，需要借助网上的软件工具可以到对应模组的官网或百度直接搜索其名字来查找，比如IP搜索工具或天视通IP搜索工具等（一般卖家会告诉你怎么整，所以也不用担心）

四、H.265的进化

在上文中提到了H.264与H.265的码流区别（好像是3Mbps与2Mbps的区别），现在的摄像机(先进方案低廉的价格从杂牌兴起）有多数支持H.265+、H.265++、H.265 AI，这些东西的区别无非就是减少带宽的占用，根据上文我的推算的一台H.265 200万摄像机一天占用21GB左右的空间，而H.265+则称一天占用6－7GB左右的空间（个人目前还没有实践经验）

五、摄像机集成辅助灯的分类

摄像头可能同样200万像素或300－500万像素价格不太一样，可能红外灯的照射距离更远，镜头是超星光或星光之类的，按目前的市场来看，还在售的主力产品辅助灯（指集成的辅助灯）主要分：红外/星光/超星光/暖光全彩/黑光全彩等

红外就是亮度降到阀值后会启动红外灯（我们人眼看不出光来只能看到摄像机上亮了几个红灯），成像为黑白
星光与超星光，感光度下限更低，达到阀值就成彩像
暖光或白光全彩，就是晚上亮白灯（相当于单独安辅助灯了不过现在都集成这种灯了），图像全彩
黑光全彩，就是更低的感光度下限，基本有点光，成像就是全彩

这里有一篇介绍灯光的：http://www.sohu.com/a/322426394_785837


注：杂牌摄像机现在全主打暖光全彩或黑光全彩，但是这相应的镜头也分光圈大小比如F1.0或F1.4而且也分凤凰/永瞳/福光或其它小厂方案，总之还是那句话一分钱一分货

六、焦距与成像距离

成像距离对于传统IPC来说主要是指红外灯的照射距离，一般便宜货是30米，也有50米的，工程类的贵一些的摄像机成像有80米的
焦距越小，成像角度越广，清晰的可视范围越小（比如4mm最佳成像是4m内，再远了自然也能看到，就是看不清而已）

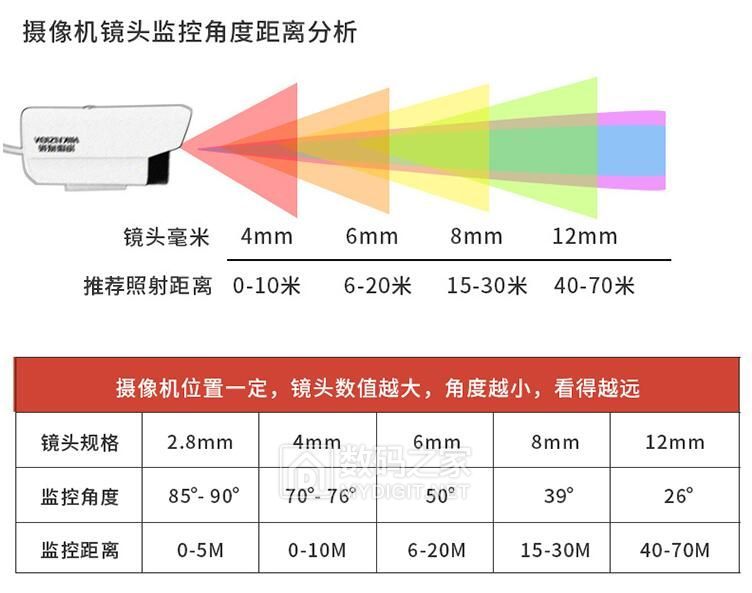

关于焦距、成像角度、最佳观看距离，还要结合所应用的场景，我在一家淘宝店的产品说明中截个图过来，大家也可以自行研究



七、成像清晰度的问题

成像清晰度的理解与手机摄像头一样，不能光看分辨率大小（苹果的摄像机不大标注分辨率，没有人说它差吧），与成像模组有关系，比如镜头，光圈，图像传感器及光线强弱（刚才的链接文章上就是这么讲的），对于咱们而言，也没见过谁单独的拿哪个摄像头拆开来评测一下，因为市场上的摄像头太多，评测不过来，另外，对于成像清晰与否最直接的还是焦距的选择，直观上，6mm的就是比4mm的清晰（因为相当于成像1.5倍光学变焦），但上面说了，根据监控范围的大小及清晰度要求来决定

像大尺寸球机，一般支持20倍光学变焦（可能附带30倍数码变焦），这种的一般700元起步（品牌的千元或更贵），有特殊需示的（比如要看清一些刻度的）就选择变焦的，钱该花的时候就得花

在上文中谈过像素的区别，有可能是贵的产品附带的分辨率更大，但分辨率大的产品成像不一定好，作为一个独立的文章还是再简单说下

100万像素，也称720P，是指分辨率1280×720（横向1280个像素，竖向720个像素，相乘是多少个像素？）＝921600＝92万像素，标称百万像素
130万像素，也称960P，是指分辨率1280×960＝1228800像素＝122.8万像素，标称130万像素（比上面的成像要高一些）
200万像素，也称1080P，是指分辨率1920×1080＝2073600像素＝207万像素，标称200万像素
300万像素，是指分辨率2304×1296＝2985984像素＝298万像素，标称300万像素

依次类推，再大像素的我也没出过，没查过分辨率是多少，反正就是这么回事简单理解即可

八、摄像机的类型

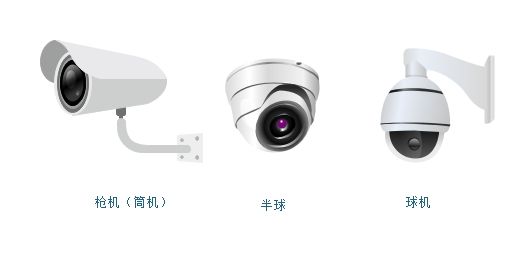

目前市场主流产品按外形分主要是四类：枪机、半球、球机、异形



枪机，又称筒机，自带防雨罩与遮光罩，适合室外与室内安装，支持侧壁安装、吸顶安装、底部安装，需要配支架与电源
半球，自带支架（可调角度）但不带电源，可侧壁安装，也可吸顶安装，不防水，用于室内安装（图美观）
球机，自带云台与支架但不一定带电源（有些也带），支持抱箍安装、侧壁安装甚至吸顶安装都行，小尺寸只支持水平与垂直旋转，大尺寸支持高倍变焦

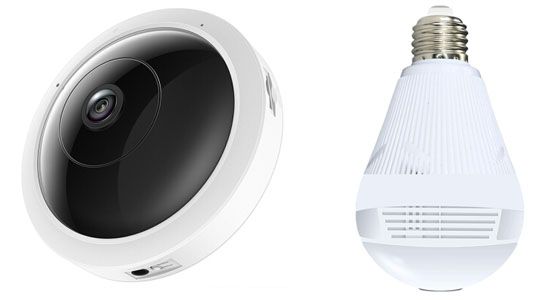

异形，就是比如安在屋顶中央的全角摄像机（比如电梯中的摄像机），外形上有灯泡样式，小机器人样式及超迷你类型（用于偷录）

按防爆类型还有防爆的，价格较贵，市场应用少见，个人没有经验就简单提一提

监控按存储类型分：又分插卡式、硬盘录像机式、云端存储

插卡就是插TF卡，多用于单头监控方案，优点是成本小，缺点是TF卡有寿命限制，用段时间坏了就要更换（这是必然的），外形上有用于室外的枪机及球机，还有用于室内的现在一百多元很多带云台的就是用于室内也可以吸顶安装或直接放桌子上，支持水平与垂直旋转，这种插卡的一般都支持语音对讲（室外形的不一定，买前咨询好了，不支持的不买就是），室内型的一般送电源适配器，室外的不一定送电源，甚至不一定带支架，这些需要买前问清楚自备

硬盘录像机，就是里面放1块或数块硬盘，常年24小时不间断工作录像，机械硬盘的优点是寿命没有理论上限（虽然官方标注磁头有伸缩寿命），缺点是怕摔，硬盘录像机带着硬盘摔地上，90%机率损坏，而且组装成本相对卡片机贵，但适合搭配多头方案，一般2头以上用于商店或仓库用这种方案的多

网络摄像机具有独立的IP，就是不用硬盘录像机，它照样能录像（只是不能存储），将此录像机的ID记下后，在相关配套的软件中输入它的ID即可看它的成像，当摄像头超多时，可以配一台电脑专门存储录像，在电脑端的软件上，输入各个录像机或摄像头的ID，单独录像，这种方式的前提是，都得连网，这种也叫云端存储，现在也有摄像机品牌商卖云端容量，甚至买IPC送你一张免一个月流量的卡片（目前以阿里云为主，一般选择存储3天的话，一年60来块钱好像），云端的优点是安全性，就是如果插卡摄像机被人拆走了（TF卡在里面呢）或录像机被人拿走了录像就没了，云端的他拿不走，当然手机APP在连网观看录像机也可以即时截图或录像到你的手机上，但有多少次事件恰巧被咱看见并用手机及时录取呢？

录音方面，传统摄像头需要有一条音频接头（一般比不带音频支持的贵10块钱），买时特别向卖家确定好你要的是支持音频的，还要单独的购买拾音器；不过现在的摄像机模组很多集成拾音器，希望能录音的在购买室外枪机时强调好要支持内置录音的（插卡的一般都内置录音）

九、支架与防水盒

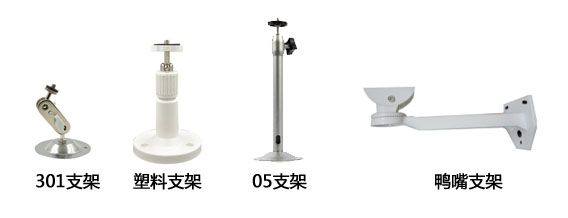

对于室外形摄像机的安装可能需要支架（室外的同样可用于室内），市场常见有五种：301支架、塑料支架、05支架、鸭嘴支架、抱箍支架



301支架，万向，可吊顶/侧壁安装，壁短便宜，缺点是螺丝好松动，底部的螺帽用10个的插板坚固，虽然有变种的301产品像两个拐角处加长了塑料拧把还是被市场淘汰了

塑料支架，市场叫204或205支架，不像金属杆易被腐蚀，用于化学仓库，也可用于室内，头部是支持万向调节的，可壁挂与吸顶安装

05支架，也不知道为啥这个东西叫05支架，2005年出的？瞎猜的，材质上有便宜的钢质的（叫04支架），有贵的点铝合金的（叫05支架），铝合金的应该是不易长锈还轻一些，不过头部是铁的，都会长锈，这种的销量很大，已然成为市场主力，而且这种还有延伸产品，比如伸缩支架（对于长度有要求的场景），拐角支架等

鸭嘴支架，早年这种应用非常广泛现在用的少了，可以是因为其头部螺丝安装啥的不太方便，也不如上面那些调节方向方便，但它的壁弯下面是可以放接头的，再用扎带固定，理论上能防一定的雨水，这种产品延伸出来还有超大容纳仓，按说室外型用这种好一些，但随着POE的兴起，及这种前面操作螺丝的不方便性及易生锈，可能在一些人心中不太待见这种，鸭嘴支架延伸出来也有超长支架，反正大家需要什么支架卖监控的啥都有，根据自己的需求问清楚即可

抱箍支架，应用不是太多，主要是用于固定在杆上（比如电线杆），也有类似的产品自带U形抱箍（这种的一般用在直径小的上面，用在大的上面还是要单配不锈钢钢圈的）

防水盒个人没有经验，应用很少，室外枪形的传统摄像机像网线接头带防水接头，供电接头直接用公牛防水绝缘胶布缠几层；手工POE的接头处也全是用胶布缠（也没想过用防水盒），再就是用综合线配抽拉盒的电源，自带的盒子里面就能放供电头与网头也省了防水盒了，所以个人在防水盒方面没有经验，也许在一些特殊场景中比如放交换机或带线电源能用得到吧，里面一般有一个双线端子转2孔插孔，方便接带线电源的），公路上交警的监控都有标准的防水盒，不过防水盒也不是太贵，大家可以私下研究下分享下经验

十、监控电源

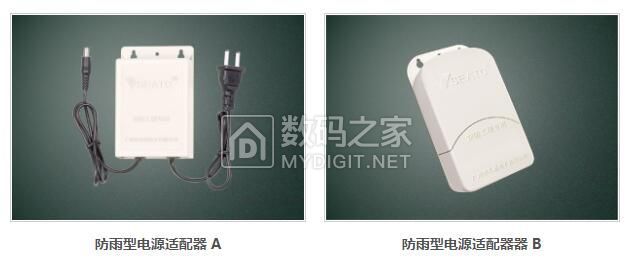

上图是防雨型单电源，一般可接1－2个头（最好用于一个头），分双出线与抽拉盒样式两种，应用场景也有区别

双出线，应用于防雨盒（防水盒）内，因为防水盒内提供了单独的两个220V接线端子转2孔插孔，这种带线的电源可以直接接在上面，这是应用场景（双出线+防雨盒搭配）
抽拉盒，里面有两个220V输入端子及12V直流输出公头，摄像机的双头（网头与DC母头）可直接在抽拉盒内部连接，直接省了防水盒了（抽拉盒用于个体安装省事）

电源的功率要与摄像头的功耗相对应，一般摄像头在功耗方面分三种：传统红外式、集成吊装补光灯式、球机

传统红外式或集成辅助灯的摄像头，最大功耗产生于夜间，因为辅助灯开启了，大约是6瓦左右（白天不开灯是3瓦左右）
集成吊装补光灯的，一般晚上是9瓦左右
球机功耗大一些，25瓦内吧（2.5寸小球机一般18瓦内，这些数据大家可以随便找个品牌型号自查，都有说明的）

了解了摄像机的功耗再来看看电源功率，电源的输出功率就是标定的电压×电流，以12V/2A为例就是12V×2A=24瓦

目前电源规格方面主要分：12V/1A，12V/1.5A，12V/2A，12V/3A

12V/1A/1.5A，就是12/瓦18瓦，在我心中是淘汰货，大品牌一般不生产这种规格的了，室内型的好像有TP-LINK在生产一些型号
12V/2A，是24瓦，主力规格，如果大家要剪线用一个电源接两个摄像头的话手工POE也是可以的，但麻烦不建议这样做
12V/3A，是36瓦，配球机用的（当然配给普通摄像机也无所谓，电流大小是根据电压除以电阻得来的，小功耗的用大电流的电流实际输出电流也小），球机用的电源有些是24V的，小球机的功耗一般小于18瓦，用12V/2A的就行，大点的功耗小于26瓦左右，选电源的标准就是宁大勿小，具体的看球机说明书来，也有的送电源

对于大家日常选购电源适配器与监控电源同理，大电流也就代表同电压下的大功率，大电流适配器可以用于低功耗（或标同电压电流小）的设备，但小电流却供不起标定同电压大电流的设备

除了参数，品牌也很重要，因为杂牌会虚标，偷工减料，质量具有不可控性；电源方面据说小耳朵也行（但这个品牌杂牌甚多，名字相仿的好几个品牌，高机率被坑所以放弃它）；剩下的就是大华与石新（这两品牌质量可靠，值得拥有），还有一个海康威视也造一些工包的抽拉盒型电池，也可以考虑（也可能还有更多品牌，由于个人认知有限，希望其他网友倾情补充）

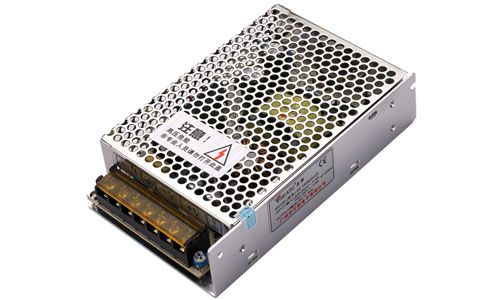

集中供电目前还是主力的应用之一，它能输出12V-14V-15V左右（上面有个电压调节按钮），12V能支持30米左右的传输距离（当然与线材也有关甚至可能更长），15V能支持80米左右，它要搭配DC公接头，品牌方面个人只建议用石新，DC公接头线材个人也只推荐买石新的，规格方面有12V/5A，12V/10A，12V/20A，12V/30A等，相乘得到功率，按摄像头10瓦一个计算搭配就行了

集中供电的应用场景主要是针对手工POE+POE分离器+DC公接头接法，搭配品牌硬件算是主流的监控安装法，相比一个监控跟一个电源，用于手工POE的话，在显示器端有不太占空间的优点，后面讲监控搭配实例时再细讲，这里先说到这

十一、交换机与POE

路由器大家都听说过，一般路由器上有3－4个LAN口，用于接上网的设备，如果LAN口数量不够怎么办？那就来接交换机，交换机就相当于路由器中LAN口的扩展，另外交换机还有放大信号的作用，比如有一种说法是路由器传输100米左右就没信号了，中间加个交换机再继续传输就行了，上面讲防雨盒时提到可能里面要放交换机，就是指这种场景；POE交换机一般有个开关，打开能能传输250米以上的距离（ 不过网速会由百兆降为十兆），一般150米左右无问题，所以常规监控这个开关不需要开

在实际串接这些设备时，经常会遇到一个一、二级路由器的问题（不属于交换机但属于常见问题，有必要说一下），比如说一楼有个路由器1（IP地址是192.168.1.1），现在要在二楼架设一个新路由器2，需要在路由器1的LAN口连接路由器2的WAN口，路由器2的设置中输入方式选择自动连接，并且要改动路由器2的IP地址，不能是192.168.1.1，第三位数，可以改成192.168.0.1或192.168.2.1，只要不与路由器1的IP地址重复，再按上述接法，100%成功！

POE供电相关的名字专业一些的解释大家可以搜索百度，我不是专业人士以免误导大家，只是简单说说，POE的理解可以总结为一句话：就是让一根网线同时传递网络信号与电信号！

POE的供电来源可以分手工POE与POE交换机供电：

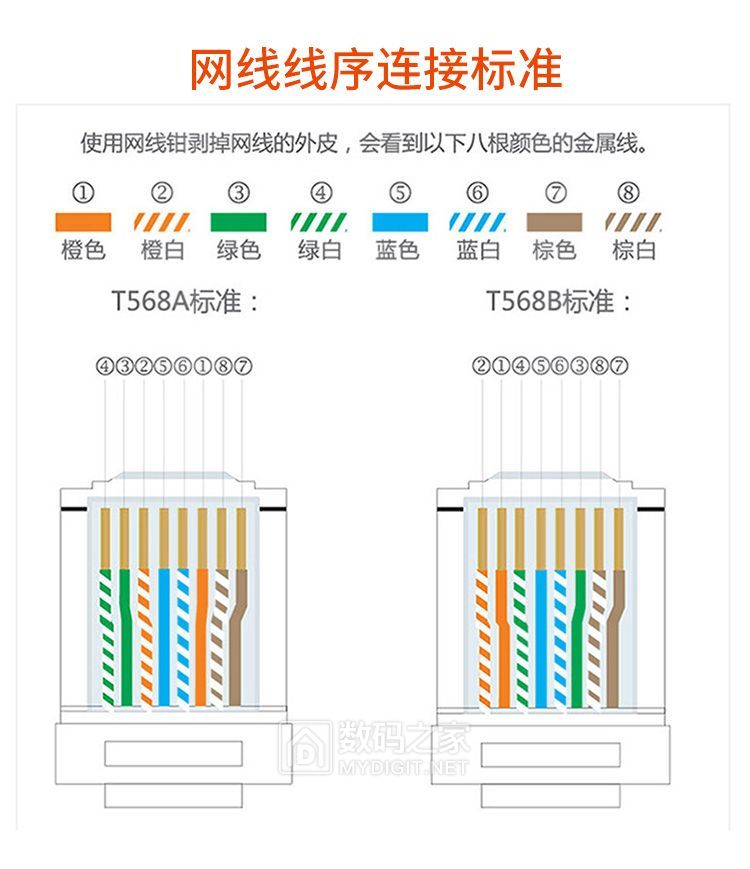

手工将12V/2A剪掉输出接头，剪掉的输出接头安在摄像头端，剩下的另一端接网线的超始部分（网线中分4对8根线为：橙白、橙、绿白、绿、蓝白、蓝、棕白、棕），下面插个水晶头插线图



很多网友默认以T568B标准接线，1236为走信号的，4578闲置，手工POE就是将蓝白/蓝与棕白/棕来走电信号，手工将网线拨开，所以，手工POE工作时间要长，光剥线接线吧，看着好像也没啥，几个头走下来就看出来了，所以网上有卖POE分离器的，对于网线还是只做一个水晶头，接在POE分离器上（成对存在的），这样节省了剥线分线的时间，提升了工作效率

POE交换机，就是由交换机提供电能输出，线在交换机内部接好了，省的我们再接了，前两年这种东西不太流行，因为POE的交换机贵，POE的摄像头也贵，但现在流行了因为这两样都很便宜而且节省很多功夫

POE交换机在电源位置方面分外置适配器与内置电源两种形式，谈不上好坏吧，内置电源的交换机适合用于防水盒内，因为里面有两孔插座，但带适配器的也可以，只是适配器的体积不一定好接线；除此之外，就是外置式的，坏了电源也好更换，有这么一个优点，用于室内小活

POE交换机在电压方面按大的方面分国标与非标，国标就是48V输出，需要摄像机支持POE标准，两者配套来搭配 ，一般品牌POE摄像机都是48V国标的（杂牌也有48V国标）；非标主力是24V，次要的还有12V与15V的

前面说过，12V的稳定传输个30米左右（电压稳定无氧铜的话传的更远），15V传的更远，这两种可以搭配普通的POE分离器兼容品牌普通摄像机；也可以搭配杂牌POE摄像机，这样的就一个头，自带防水设计接帽，走起来安心

怕的就是电压不稳定，距离十来米可能就不识别摄像机了这时候考虑到非标POE 24V交换机，这种的传输距离远了能抗一定的电压波动，配杂牌非标POE摄像机，就一个头安装方便；如果大家手里还有一些品牌摄像机（两个头：一个网头，一个DC电头），可以买24V转12V的POE分离器（这种的贵一些，还有支持防雨的，即使支持防雨也仅是它与网线接触这里，像网头与电头这里还是要缠胶布），同理，对于48V国标交换机搭配品牌双头摄像机，可以买48V转12V的POE分离器

POE交换机的功率方面就是上面说的电压×电流，对应摄像机的数量，也要看交换机的接口，早期传统的交换机分5口/8口/16口/24口或更多等，现在的POE交换机也保持了5/8/16口的设计，同时加入了4+2口，8+2口规格，因为交换机要上网的话，需要占一个口连接路由器（也就是上面标的uplink），普通交换机不分什么uplink任何一个口都可以接路由器，但POE的有的接口也输出电所以分出了4口供电，2口不供电，另一个口是接录像机的，其实录像机也可以接在路由器的LAN口一样，因为上面说过了交换机是路由器接口的扩展，但事实上，路由器往往不与交换机在一块，而多数监控方案是录像机与交换机在一块，所以交换机中有两个口要被占用不需要POE供电（一口接路由器，一口接录像机）所以衍生出了8+2口，4+2口等规格

POE的接线标准方面，大家有兴趣的可以读下这个链接：https://www.sohu.com/a/248956880_100169323

十二、监控线材

监控线材市场上有专门卖的0.5平方/0.75平方/1.5平方的电线，一般200米一盘，像监控用电，0.5平方的就行，至于是国标无氧铜还是杂牌便宜货大家自己决定

剩下的就是网线与复合线（综合线），网线又分国标（无氧铜，理解为质量最好就行了），纯铜（合金的，传输距离还可以，不过线皮无光泽有颗粒感），铜包铝？（垃圾线扔大街上别去捡）；一般卖网线的不会把差的当好的卖，会提前告诉咱价格与区别，300左右就是超五类无氧铜了，一般线径是0.45mm（再便宜的是0.4mm的），一箱305足米，万用表单接8根中的一根两端，线阻是30欧内就是无氧铜了，0.4mm的可能在36欧左右，再就是好线的塑料皮韧性强，有光泽，颜色正，铜略微偏白色，线软；像标纯铜的铜色深一些，线也硬，塑料皮无光泽，有颗粒感，指甲盖一拨就断，对于这方面也不要太害怕，比如害怕自己被坑什么的，其实也没有这么多事；还有的网线，4根粗，4根细，剥皮后一眼就看出来了都不用量，这些都是便宜货的现象，一分钱一分货吧

网线的颜色有白色还有蓝色灰色红色绿色啥色都有，室内网线主流是灰与灰黑，室外网线又分两种，一种是有厚塑料外皮，里面直接是8根线芯，另一种是双皮，外面一层厚黑皮，里面还有一层灰皮，灰皮里面才是8芯，反正价格差几十，提前咨询卖家区别，他会告诉你的，一分钱一分货；室外走线风吹雨淋的如果用室内线的话也可能撑个四五年，但内芯的塑料皮如果在接摄像机这里有裸露的，必须用绝缘胶布缠好，否则过两年这里的塑料会环形断裂，慢慢摄像机就连接中断了），所以内芯的塑料皮必须缠胶布；走室外像小工程尽量用室外线，保质量（虽然是室外线，接头这里的内芯线必须缠胶布），当然对于用POE走电，自带防水接帽的没有裸线自然也不用缠胶布了

综合线（复合线）就是里面8芯网线+2芯电线或4芯网线+2线电线，多数人用的是4芯网线+2芯电线，因为成本上便宜一些；线材部分也分无氧铜与铜包铝，一般4芯+2芯无氧铜的300左右一盘300米左右吧，复合线多是室外线性质，里面的2芯电线也有0.5平方及0.75平方价格不一样，像监控这种用0.5平方的就行，理论能传输660W左右的功率完够的

十三、4G、网桥与太阳能

4G就是支持全通网4G卡，对于没有网的地区可以插流量卡，平时耗流量很少，远程查看时会耗些流量

对于小型工厂，走线复杂的，个人觉得物理走线其实不怎么适用了，网桥的兴趣基本取代了光纤，至少两个网桥之间的连接可以理解为一条网线。可以将部分区域的的摄像机接在一个单独的交换机上，交换机接网桥，网桥对接主线路的网桥，这种方案应用较多，不过在家用中，网桥基本也没啥用，因为安装网桥要考虑中间的障碍物，一般电梯是必用网桥的

假如摄像机端没电也没网，安个太阳能电池板就能供网桥与摄像机了，也可以太阳能+4G摄像机，还有很多摄像机上面集成了太阳能小板，总之花样挺多的大家可以淘宝搜搜看

一般这种新兴的东西多为杂牌（杂牌不代表用不住或成像不好，注意前面提到的内容，只是一种称呼），一般4G/2.5寸可5倍变焦的小球机大约300－400元左右；4G球机可20倍以上变焦的800元左右；30倍变焦的大约千元以上了；100W太阳能板大约接近800元；4G枪机集成太阳能小板的一般1000左右，这些钱不算TF卡与流量卡的钱；所以我的看法是，要用就用球机，毕竟能20倍以上的光学变焦，远处的人也能看见，还能自动巡航，一个顶N个，弄那种不贵不贱的反而感觉不适用，这种的变焦球机+太阳能板100W左右的1600开外（没算TF卡与流量卡）

TF卡个人建议在JD自营，购买Class10的闪迪，质量个人觉得是最OK的，千万别图便宜要别人送的垃圾卡（如果送闪迪自然可以）经常查不了录像
流量卡，大家自己到营业大厅去问吧

十四、其它小件与工具准备

网线钳，淘宝上10－15元左右的欧宝三用网线钳或KS318双用网线钳，这俩是个人试过用四五年的，非常OK，至于别的网友追求的百元以上的我没体验过

水晶头，我平时用的腾达的10多块钱一盒，虽为腾达质量也有区别，有时候拿的货，水晶头8个通道口特别窄，一般网线插不大进去，网线都打弯了也没顶到头，这让干活非常恼火！所以后来我改用TP-LINK的了，20左右一盒，每个水晶头后面的小抓手上都印有TP-LINK字母，用这种插网线就是顺畅，再也不会窄的网线插不进去了；安装水晶头时，网线8根内芯是不需要剥塑料皮的，就是带着皮放进去，由水晶头上的铜片在网线钳的压力下插入网线中，水晶头的铜片的刀尖有2尖的，3尖的（现在多为3尖的）还有价格四五十一盒的不知道好在哪没用过，虽然我相信一分钱一分盒，但用腾达装了这么多年的摄像头没事，所以也不知道差的到底是什么样（就有一次水晶头窄上面说了，记住是哪家卖的下回不拿他家的货，虽然水晶头后面也刻着Tenda

二通头，这个东西挺科学的，用于两段网线快速连接，几毛钱一个，实用好用

K1/K2/K3端子，这个也是连接两根内芯的，相比二通头效率就差事了，它内部也是有1/2/3片铜片刀插入两根网线中来作连接导通，一根网线8根内芯就要用8个这样的端子，所以这种的现在很少见有用的，早期网联通修网线时见过，一般用于室内，这种端子内有油类似于凡士林，防潮的，虽然作工如何严密，但应用场景依然少了

测通仪，20以内一般用9号方形电池，也有用两节7号的，这东西可以买一个，反正不太贵，也可以不用它

迈拓VGA切勿器（二进一出）高清版，一般30左右质量好些，用于电脑主机与录像机共享显示器，按1切勿主机，按2切勿监控（看线接在哪个端口上）就是这个意思

自己安装监控的话：

梯子，借一个或用踩椅子上，反正够着就行
锤子，家家都有吧，砸钢钉固定监控支架
老虎钳子，万能货能剥电线，扶钉子砸小钉子，剪线等
电锤，看应用环境吧，要是用锤子砸钢钉不方便的话，可以用电锤得到卖监控的那里租借一把，另外顺路到五金店买3元一盒的线夹，3元一包的自攻丝，3元一包的胀塞；如果不用电锤，直接买一盒3×40mm的钢钉就行了

再加上一把10元左右的网线钳与一盒水晶头，就这点东西，很简单吧！！
至于网线直接到电脑店里租借就行，一箱或一轴，网线上有米数标记，用完交回去算下标记就知道用了多少米算钱就行，自己不用提前备一箱，再说一般人也用不了；如果自己弄插卡监控那活就更少了，先在下面做好手机与摄像机的连接，然后拿锤子用钢钉将摄像头固定在墙上就行了

十五、监控方案的应用与比较

1.插卡监控

先在下面接好电，按说明书弄到手机上看好监控拍，再将摄像机钉到墙上，一个男人借个梯子，拿个锤子与钢钉就搞定，室内的一般不需要支架与电源，室外的一般需要支架与电源，室外球机自带支架只需要电源就行（买12V/3A的）也有部分球机送电源，这个具体情况具体分析

2.传统有线方案

网线单接摄像头，单独一路电线接在摄像头上，电线也基本2元一米多见于摄像头造着插座近的场景，这种方式早已淘汰

3.手工POE

手工将网线割开分出1236走信号、4578手工走电，三种方式：

A.双出线电源，需要将12V输出头从中间割断，割断的DC输出公头接摄像机的母头电源，剩下的部分手工剥线与网线的4578分出两路对接上缠胶布，这种方案的缺点是废时间，如果距离过长，电压不稳，易不出图像
B.双出线电源，配POE分离器，这样节省了将一根网线剥开分离浪费的时间，只需要缠好胶布就行了
C.POE分离器+集中供电+DC公头电源线，这个到时候就会接了
D.抽拉盒电源，网线4578分出火线与零线走220V接到摄像机旁边的抽拉盒电源上，末端并在一起，用一个220V公头接在插排上就行，相比用单独的电源省插排接口，另外的优点是不怕电压不稳定供电足，缺点是网线质量问题可能出现耐压不足而产生危险现象（虽然我没遇到过）
E.综合线+抽拉盒电源，这是目前的主力方案，一般有4芯网线+2芯电源，相比D方案解决了耐压不足的危险可能性，如果说有缺点的话，就是还需要将网线末端要剥较长的一段线皮，分出电线与网线，网线作水晶头，电线几路并在一起用一个220V公插头，可能这里费点小时间

4.非标24V POE方案

用非标24V POE交换机+非标24V POE摄像机，摄像机就一个接头（不分线的话方便用防水帽，摄像机送的），作一个水晶头拧上就行也不用缠什么胶布，也不用考虑室外用鸭嘴支架将接头线绑在杆底下啥的，省时省力，录像机端，也是就作一个水晶头接在交换机上完事

5.国标48V POE方案

用48V国标的交换机，配48V POE摄像机，成本相比上面高一点，硬件的选择上（比如POE交换机与摄像机）都可以选择品牌的，非标24V POE的交换机与摄像机全是杂牌（在上个贴子中，有网友指出自己用这种方式弄的四五年的监控啥问题没有，所以在此将非标24V POE方案单独例举了）


十六、实例

1.家庭看家宝，百元左右买那种带云台支持旋转的，品牌的200内，杂牌100上，TF卡另算钱弄个32G的就行，放在家里手机操作着旋转看像多好，怕孩子碰着可以吸顶安装

2.楼门前安装，500左右有那种安在猫眼上的配套监控带4－5寸屏，内置电池，充一次电能用三月或半年的；怕人把猫眼堵了的话也可以弄个定焦枪机（4mm或6mm）吸顶安装，这样高一些一般人够不着，可以选择室外形双天线的省的接网线了，只接个电就行（如果是综合线的话，网线与电线一块接上信号好），一般单枪机杂牌150内，品牌200左右（不算TF卡）

3.楼门前安装2，弄品牌300左右或杂牌200左右，室外形双天线语音对讲迷你球机，这种的手机可以调旋转，而且也都支持人形识别，就是有人来了，这个头会根着人物行走而对应转动，并且还有语音提示等，这个贵点但感觉挺好玩的，一分钱一分货哈

4.窗台安装，主要是部分没有地下车库的小区，监控自家汽车不被人刮了的，和定焦的话不一定能拍下车牌，可以弄个高倍定焦，像8mm或12mm或16mm，就单独监控汽车这一块，这样车牌基本能拍下来，再弄个杂牌什么黑光全彩，或暖光全彩啥的，基本就稳了；不过问题在于，插卡的摄像机一般都是广角就是2.8或3.8或4mm或6mm的，高倍的好像少点，所以可以下血本弄高倍变焦的，比如2.5寸/插卡/5倍变焦的小球机，空机杂牌300内吧

5.商店2－4头方案：

IPC POE……4个（镜头焦距根据应用场景自定/48V国标还是24V非标根据交换机来配套，及是否需要内置录音的）
支架……4个
4+2口POE交换机……1个（至于是非标24V POE还是国标48V POE自定）
1TB或2TB希捷监控硬盘……1个（如果是H.265+的话，1TB的硬盘实际930G，像4个头差不多也能存一个月够长了）
4路像机一个（也有的支持4+2路扩展就是最终支持6个头）

自备：梯子、锤子、钢钉、网线钳、水晶头(再到电脑店买网线，选好室内与室外型就行）

6.商店4头方案将来或扩展：

IPC POE……4个
支架……4+个
8+2口POE交换机……1个至于是非标24V POE还是国标48V POE自定
1TB或2TB或更大硬盘自定……1个（不要西数紫盘，个人亲历，故障率极高，也不要大缓存128MB的，只要监控专用，5900RPM，64MB的）
8路录像机……1相（也有的支持8+2路扩展就是最终支持10个头）

7.无人值守仓库有电无网：

需要看清压力表数字的话，最好用球机（可变焦的，一般5-20倍起步），有信号但没网直接用4G版的球机，自己配个12V/3A(或12V/2A或对应规格的电源看球机说明）的电源接上电，再将它固定在一个地方，就能工作了
5倍变焦2.5寸4G小球机空机大约不到300-400之间(一般12V/2A的电源即可）
20倍变焦的4G球机一般800左右(一般12V/3A的电源）
30倍变焦的一般千元以上(一般12V/3A的电源，具体的球机看说明）

所谓空机就是不带流量卡与TF卡,TF卡看想存多少天，想存的时间久就用大容量的，比如32GB、64GB、128G等（在JD自营买闪迪的class10的），流量卡得咨询当地经营商，一般不远程看不耗流量，偶尔看看一般消耗不了多少流量



十七、结尾

用上POE之后，绝缘胶布，老虎钳子，剥线钳都用不上了，就用个梯子，锤子，钉子，网线钳与水晶头了杂牌POE雄迈模组的是真便宜，省事又省心，现在的价格早已经不是问题
大家选国标48V POE方案的话，上面说过保证了摄像机与交换机及录像机的品牌成套的问题，非一线品牌也不是太贵（像水星+迅捷）与传统的监控差不多钱，一线品牌的还是较贵










补充内容 (2019-9-18 23:10):
安防摄像机视野计算器
https://www.mydigit.cn/forum.php?mod=viewthread&tid=76832
(出处: 数码之家)


补充内容 (2019-9-19 22:00):
文中关于摄像机辅助灯讲的不细,比如同样黑光,可能有乱搭配的,造成画质上比正经黑光低一档(所以不能图便宜),而且那个暖光(说是暖光,其实也刺眼)
