远程访问内网难题？OpenVPN打通云服务器与本地虚拟机

环境与目标

VPN服务器：云服务器，公网IP 111.111.11.1，操作系统Rocky Linux。

主要客户端：路由器下的主机，内网IP 192.168.40.20，操作系统Rocky Linux。该客户端将作为访问路由器下其他虚拟机（如 10.10.0.20和 10.10.0.21）的网关。

网络目标：使你（远程用户）可以通过连接云服务器的OpenVPN服务，安全地访问路由器下整个 10.10.0.0/24和 192.168.40.0/24网段的设备。

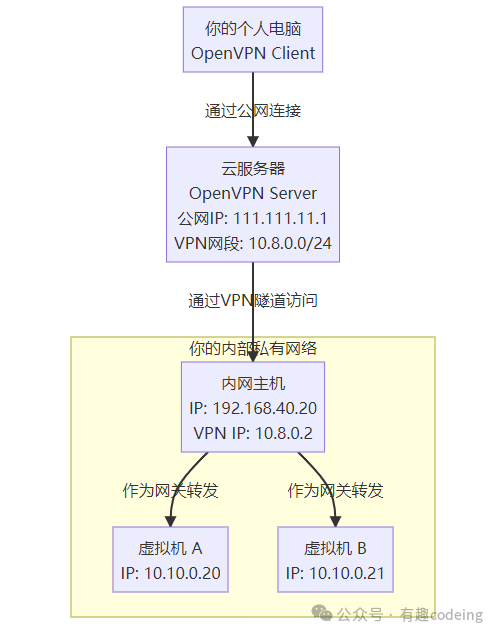

网络拓扑图

下图清晰地展示了我们最终要实现的网络架构和数据流向：

目标：配置完成后，你可以在自己的个人电脑上连接到云服务器的OpenVPN服务，然后像在本地网络一样，直接访问路由器下的主机（192.168.40.20）及其下方的虚拟机（10.10.0.20， 10.10.0.21）。

为什么要使用OpenVPN，是因为它拥有一系列突出的优点。为了让你能快速抓住核心，我先用一个表格来梳理它的主要优势。

优点	核心说明	带给你的价值
? 安全性高	基于成熟的 OpenSSL 库，支持多种强加密算法和证书认证，并可在用户空间运行以减少内核攻击面。	数据传输如同在公网上建立了一条加密隧道，有效防止窃听和篡改，保护敏感信息。
? 跨平台兼容	原生支持 Linux、Windows、macOS、Android、iOS 等主流操作系统。	一套方案即可满足不同设备（电脑、手机）的接入需求，管理统一，非常灵活。
? 网络适应性强	能出色地穿透 NAT 设备和大多数防火墙，通常只需一个 UDP 或 TCP 端口（如默认的1194）即可建立连接。	在复杂的网络环境（如公司网络、酒店Wi-Fi）下也能保持稳定连接，避免因网络限制而无法使用。
?️ 配置灵活	支持路由（tun）和桥接（tap）两种模式，可根据需要选择；能向客户端推送路由等网络配置。	可以灵活适配各种网络拓扑，无论是简单的远程访问还是复杂的站点互连，都能找到合适的配置方式。
? 开源经济	采用 GPL 许可，可免费用于商业和个人用途。	无需支付昂贵的授权费用，同时可以借助活跃的社区获得支持和持续的功能更新。

下面就按照我这边的方案开始实现vpn。

第一阶段：云服务器（OpenVPN Server）配置

1. 安装OpenVPN与Easy-RSA

首先，在你的云服务器（111.111.11.1）上安装必要的软件包。

dnf install epel-release -y
dnf install openvpn easy-rsa -y

2. 搭建证书颁发机构（CA）并生成证书

证书是建立安全连接的基石，用于验证服务器和客户端的身份。

# 1. 创建并进入工作目录

mkdir-p ~/easy-rsa

cd ~/easy-rsa

# 2. 初始化PKI（公钥基础设施）目录

/usr/share/easy-rsa/easyrsa init-pki

# 3. 构建CA（证书颁发机构），Common Name可自定义

/usr/share/easy-rsa/easyrsa build-ca nopass

# 4. 生成服务器证书和密钥

/usr/share/easy-rsa/easyrsa build-server-full server nopass

# 5. 生成Diffie-Hellman参数，这需要一些时间

/usr/share/easy-rsa/easyrsa gen-dh

# 6. 生成TLS-auth密钥，用于增强安全性，防御DDoS攻击

openvpn --genkey--secret ta.key

# 7. 将生成的关键文件复制到OpenVPN配置目录

cp pki/ca.crt pki/issued/server.crt pki/private/server.key pki/dh.pem ta.key /etc/openvpn/server/

关键文件说明表

文件路径	作用	保密要求
`/etc/openvpn/server/ca.crt`	根证书，用于验证其他证书	可公开
`/etc/openvpn/server/server.crt`	服务器证书，表明身份	可公开
`/etc/openvpn/server/server.key`	服务器私钥，是安全核心	必须保密
`/etc/openvpn/server/dh.pem`	密钥交换参数	可公开
`/etc/openvpn/server/ta.key`	额外TLS认证密钥	必须保密

3. 配置OpenVPN服务器

创建并编辑服务器配置文件 /etc/openvpn/server/server.conf。以下是关键配置的说明和示例。

vi /etc/openvpn/server/server.conf

配置文件示例及注释

# 基本网络设置

port 1194

proto udp

dev tun

# 证书和密钥文件路径

ca /etc/openvpn/server/ca.crt

cert /etc/openvpn/server/server.crt

key /etc/openvpn/server/server.key

dh /etc/openvpn/server/dh.pem

# 定义VPN内部使用的虚拟IP段

server 10.8.0.0 255.255.255.0

# 核心配置：推送路由到客户端，告诉客户端如何访问你的内网

push "route 10.10.0.0 255.255.255.0"

push "route 192.168.40.0 255.255.255.0"

# 允许客户端之间互相访问（按需启用）

; client-to-client

# 保持连接

keepalive 10120

# 安全与性能设置

tls-auth /etc/openvpn/server/ta.key 0# 服务器端参数为0

cipher AES-256-CBC

auth SHA256

user nobody

group nobody

persist-key

persist-tun

comp-lzo

status /var/log/openvpn-status.log

verb 3

4. 配置系统网络与防火墙

需要开启系统的IP转发功能，并设置防火墙规则允许VPN流量。

# 1. 启用内核IP转发

echo 'net.ipv4.ip_forward=1' | tee -a /etc/sysctl.conf

sysctl -p

# 2. 配置防火墙（假设云服务器公网网卡为eth0）

# 开放OpenVPN服务端口（1194/UDP）

firewall-cmd --permanent --add-port=1194/udp

# 设置NAT伪装，使客户端流量能通过服务器转发出去

firewall-cmd --permanent --add-rich-rule='rule family=ipv4 source address=10.8.0.0/24 masquerade'

firewall-cmd --reload

5. 启动OpenVPN服务器

systemctl enable --now openvpn-server@server.service
systemctl status openvpn-server@server.service

检查服务状态，确认其正常运行。可以通过 tail -f /var/log/messages查看日志。

第二阶段：客户端（路由器下的主机）配置

1. 安装OpenVPN客户端

在你的内网主机（192.168.40.20）上安装OpenVPN客户端软件。

dnf install openvpn -y

2. 生成客户端配置文件

在云服务器上操作，为你的客户端主机生成证书和配置文件。

# 1. 生成客户端证书（例如命名为client-host）

cd ~/easy-rsa

/usr/share/easy-rsa/easyrsa build-client-full client-host nopass

# 2. 创建客户端配置文件 (.ovpn文件)

tee /etc/openvpn/client-configs/client-host.ovpn << EOF

client

dev tun

proto udp

remote 111.111.11.1 1194 # 你的云服务器公网IP和端口

resolv-retry infinite

nobind

persist-key

persist-tun

remote-cert-tls server

key-direction 1

verb 3

<ca>

$(cat /etc/openvpn/server/ca.crt)

</ca>

<cert>

$(cat pki/issued/client-host.crt)

</cert>

<key>

$(cat pki/private/client-host.key)

</key>

<tls-auth>

$(cat /etc/openvpn/server/ta.key)

</tls-auth>

EOF

配置说明：此文件将所有证书信息内嵌其中，客户端只需导入这一个文件即可连接，非常方便。

3. 将配置文件安全拷贝到客户端主机并连接

将生成的 client-host.ovpn文件从云服务器安全地拷贝到客户端主机（192.168.40.20）的 /etc/openvpn/client/目录下。

然后在客户端主机上启动连接：

openvpn --config /etc/openvpn/client/client-host.ovpn

连接成功后，此主机将获得一个VPN IP（例如 10.8.0.2）。保持此终端运行，或将其设置为系统服务开机自启：

systemctl enable --now openvpn-client@client-host.service

第三阶段：关键路由配置（实现全网互通）

这是实现你从外部访问路由器下虚拟机的最关键一步。你需要登录到你的路由器（网关IP应为 10.10.0.1）的管理界面。

配置目的：告诉路由器“所有要发送到VPN网段（10.8.0.0/24）的流量，请转发给已连接VPN的客户端主机（192.168.40.20）”。
操作步骤（因路由器型号而异，以下是通用概念）：

目标网络： 10.8.0.0
子网掩码： 255.255.255.0
网关 / 下一跳： 192.168.40.20(这是你的OpenVPN客户端主机)

登录路由器管理后台（通常通过浏览器访问 http://10.10.0.1,具体看你路由器的后台地址界面路径以及端口）。
找到“静态路由”或“路由设置”选项。
添加一条新的静态路由规则：
保存并应用设置。

路由表示意图

目标网络	子网掩码	下一跳网关	说明
`10.8.0.0`	`255.255.255.0`	`192.168.40.20`	将发往VPN网络的流量交给客户端主机

第四阶段：测试与验证

完成所有配置后，请按以下顺序测试连通性，确保一切正常。

在客户端主机（192.168.40.20）上：

ping 10.8.0.1(ping通VPN服务器虚拟IP，验证基础隧道)
ping 10.10.0.20(ping通虚拟机A，验证客户端到内网)
ping 10.10.0.21(ping通虚拟机B)

在你的个人电脑上（远程用户）：

按照类似“客户端配置”的步骤，为你自己的电脑生成一份独立的证书和配置文件（例如命名为 client-user.ovpn）。
使用OpenVPN客户端（如OpenVPN Connect）导入该配置文件并连接到云服务器。
连接成功后，你的电脑会获得一个VPN IP（如 10.8.0.3）。
现在，你应该可以 ping通所有内网设备：10.8.0.1(服务器), 10.8.0.2(客户端主机), 10.10.0.20(虚拟机A), 10.10.0.21(虚拟机B)。

如果无法ping通，请按以下顺序排查：

检查VPN连接：确认客户端是否成功获取到10.8.0.0/24网段的IP。
检查服务器路由表：在云服务器上执行 ip route show，查看是否有到10.10.0.0/24网段的路由。
检查客户端路由表：在成功连接VPN的客户端上执行 ip route show，查看是否有通过VPN隧道访问目标网络的路由。
确认静态路由：再次确认是否在路由器（10.10.0.1）上正确配置了指向192.168.40.20的静态路由。
查看日志：OpenVPN服务器和客户端的日志通常能提供详细的错误信息。

希望这些补充说明能帮助更好地理解和完成配置。如果在具体操作中遇到问题，欢迎随时私信或者文章留言！

额外补充（快速回顾核心配置要点，并说明哪些地方可以根据你的实际情况进行简化或需要特别注意）：

快速回顾核心配置要点

配置环节	核心项目/指令	作用说明	你的网络需关注的点
服务器网络	`server 10.8.0.0 255.255.255.0`	定义VPN虚拟局域网网段，不能与你的物理网络（如`10.10.0.0/24`）冲突。	确保此网段是唯一的。
推送路由	`push "route 10.10.0.0 255.255.255.0"`	关键：告知所有客户端，目标为`10.10.0.0/24`的流量应通过VPN隧道发送。	必须正确填写你的虚拟机所在网段。
证书认证	`ca`, `cert`, `key`, `dh`, `tls-auth`	建立安全连接的基础，服务器和客户端都需要对应的证书文件。	为每个客户端生成独立证书更安全。测试时可暂用`duplicate-cn`，但生产环境不建议。
客户端互通	`client-to-client`	允许VPN客户端之间直接通信。	根据你的需求决定是否开启。
静态路由	在路由器（`10.10.0.1`）上设置	关键：告知路由器，目标为VPN网段（`10.8.0.0/24`）的流量应转发给内网主机（`192.168.40.20`）。	此步骤必须在路由器管理界面中完成，否则虚拟机无法回程响应。
防火墙与转发	`iptables -t nat -A POSTROUTING -s 10.8.0.0/24 -j MASQUERADE`	在云服务器上设置NAT，允许VPN客户端的流量通过服务器转发出去。	确保云服务器的防火墙也放行了OpenVPN端口（默认1194/UDP）。

务必注意的细节

路由器的静态路由：这是实现双向互通的关键，也是最容易遗漏的一步。必须在你的路由器（网关10.10.0.1）上添加一条静态路由，告诉它“所有发给10.8.0.0/24网段的数据包，请转发给192.168.40.20（你的OpenVPN客户端）”。
防火墙规则：

云服务器：确保防火墙开放了OpenVPN的监听端口（如UDP 1194）。
内网主机（客户端）：如果它开启了防火墙，需确保允许来自10.8.0.0/24网段的流量，或者开放相应服务端口。
虚拟机：同样需检查其防火墙设置，确保不会被阻止访问。

时间同步：服务器和所有客户端之间的时间应大致同步，否则SSL证书认证可能会失败，导致无法连接。
服务端配置：在 server.conf中，user nobody和 group nobody指令让OpenVPN以低权限用户运行，增强安全性。keepalive 10 120指令用于保持连接，服务器会每10秒ping一次客户端，如果120秒内没有收到响应，则认为连接已断开。
