可能是目前最值的SAS Expander——联想03X3834 SAS扩展卡

mprop="description" style="outline: 0px; margin-top: 0px; margin-bottom: 20px; padding: 0px; font-size: 16px; line-height: 1.8; overflow-wrap: break-word; color: rgb(51, 51, 51); white-space: pre-wrap; font-family: arial, sans-serif; background-color: rgb(255, 255, 255);">先来说一下什么是SAS Expander，简单的说的话，就是把一个SAS口扩展成多个SAS口的设备，可以理解成是SAS的交换机，因此它必须搭配HBA卡或者RAID卡使用。当然，它也支持SATA的设备。也有叫它SAS扩展卡的，但我个人觉得这个称呼有歧义，经常会有人把它和HBA卡或是RAID卡搞混，或者更悲剧的淘宝上看到个便宜口又多的“SAS扩展卡”就立即购买，收到货后发现是个Expander的。这里我还是称它为SAS Expander或者简称Expander。

最常见的SAS Expander应该是下图HP那块32口的HP SAS Expander(没错，这货也没有名字)。

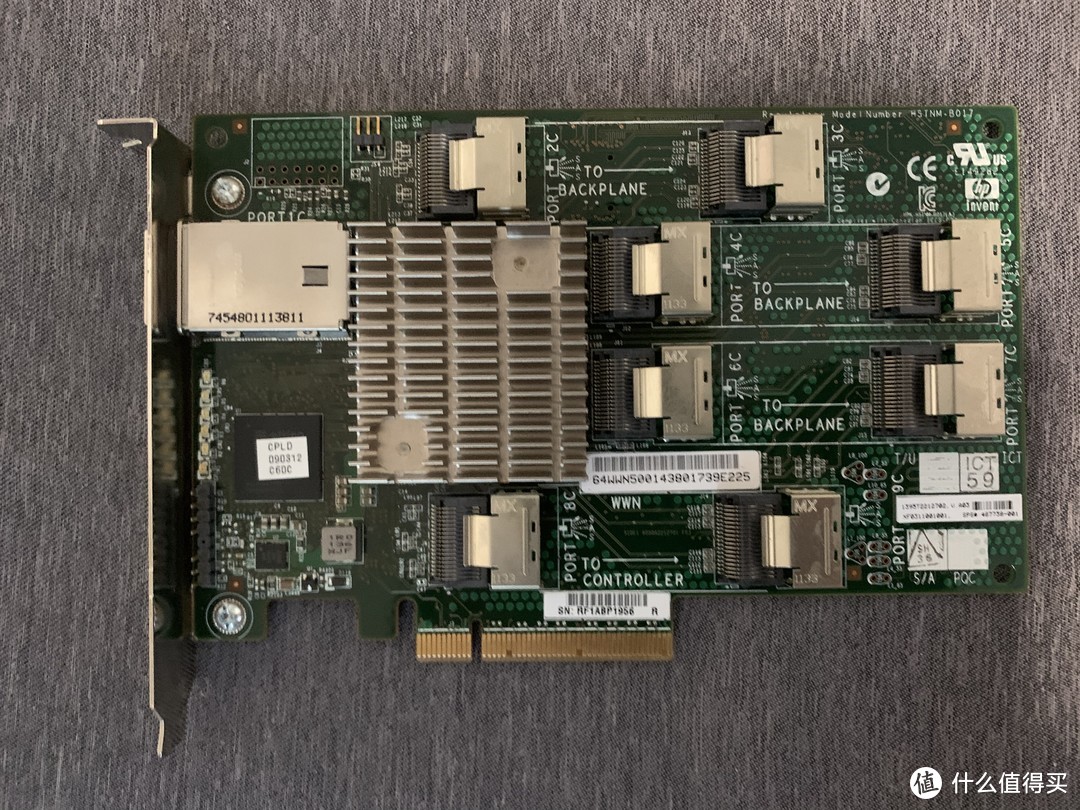

HP SAS Expander

P/N有468406-001/487738-001/468405-001等等好几种。这卡我是18年2月份50入手的，乍一看这卡是一张很厉害的卡，2进6出，还有个SFF-8088的外接口，能最多拖(6+1)*4=28块盘。但这卡有个致命的缺陷，这卡只支持SAS 3Gbps/SATA 1.5Gbps，即便用很麻烦的方法刷上了最新的固件，也只支持到SAS 6Gbps/SATA 3Gbps。SATA2虽然对于大部分的机械硬盘来说是足够的，但对于SSD，还有现在那些能到200MB/s的大容量机械（比如每次都上首页的WD Elements 12T）来说，还是有点吃紧。

好了回归正题，去掉HP这张卡后，市面上还有这些24口(6个SFF-8087)的Expander。

Intel RES2SV240 卡是好卡，用的LSI SAS2x24芯片，就是价格要四百多一片
IBM 46M0997 这张据说用的也是SAS2x24芯片，某宝上50就能入手。但是这张卡早期固件有bug，然后下载固件需要账号，升级固件的程序还会检查硬件，只能通过和HP那张类似，但更麻烦更累的方法来升级固件，比较劝退
联想 03X3834 也就是我购买的这块。这张卡某宝50，咸鱼上只要40。

这张卡是RD630这款服务器的配件，联想是拿它搭配LSI 9240-8i/9260-8i/9280-8e这些RAID卡使用的。最新固件版本是013a，固件升级程序表明了它隶属于Maxim MAX720XX系列，我个人猜测应该是Maxim MAX72024C这块芯片。在这块芯片的介绍里，并没有提及任何关于SATA的内容，只说了支持SAS 6Gbps。不过既然这么便宜，我还是入手了一块试试看。

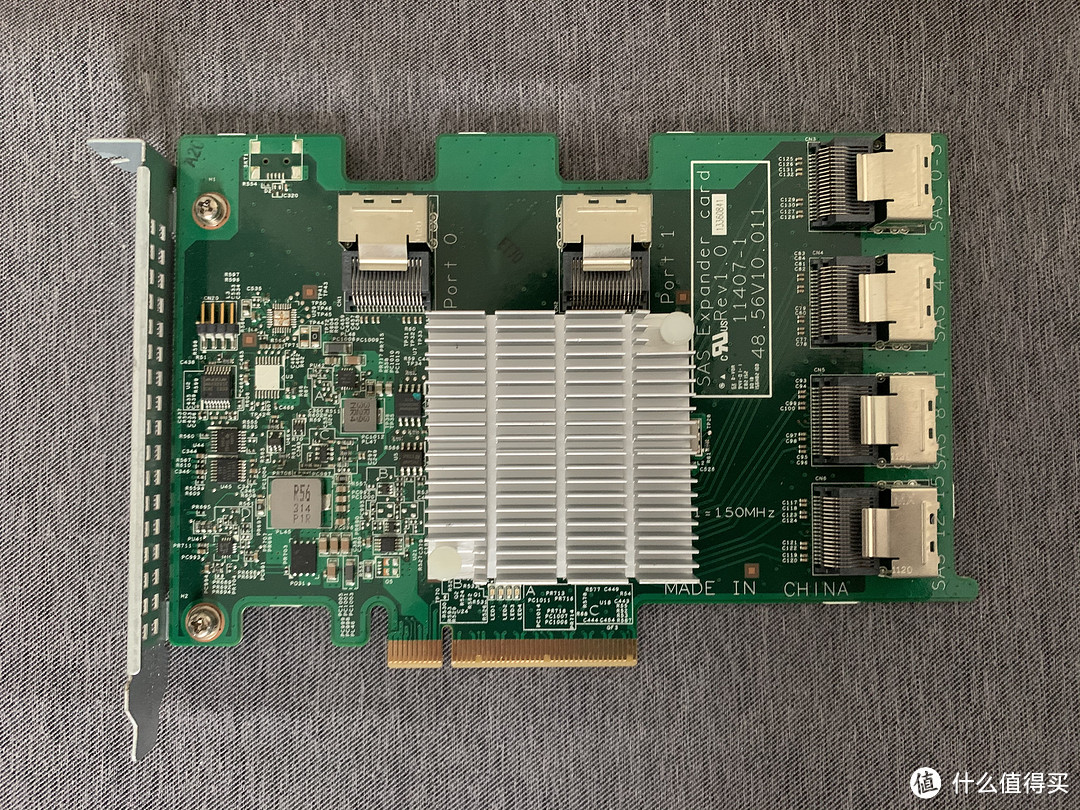

联想 03X3834 Expander

这张卡虽然看上去采用PCI-Express x8接口，但它实际并不走这个接口传输数据，数据传输是通过和HBA/RAID卡连接的那根SAS线的。因此我这边用了矿工们喜欢用的PCIE延长板来给它供电。

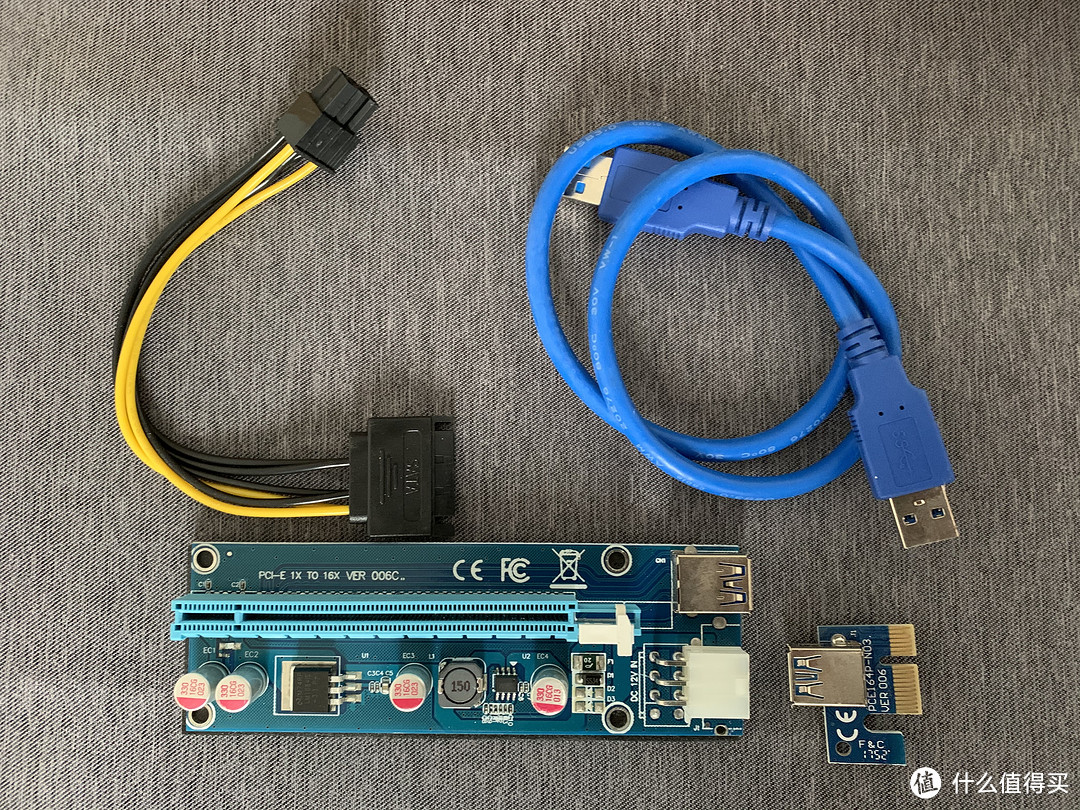

PCI-Express延长板，某宝十几块包邮

因为没有数据传输，只要用到那块板和SATA转6p的电源线就行了。至于那块小板和USB线，就先丢一边去。为了方便起见，我把这块Expander挂在LSI 9207-8i这张HBA卡下。

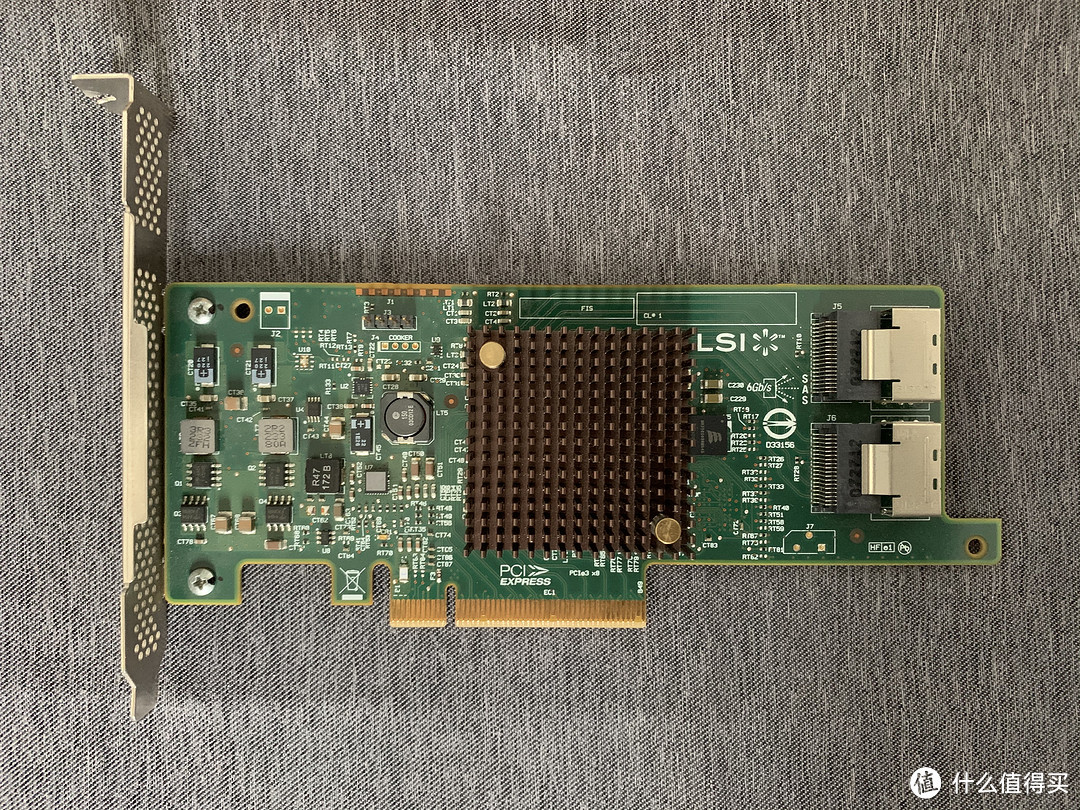

LSI 9207-8i HBA卡

顺带一提，现在9207-8i这张HBA卡很贵，9205也涨价了，我个人建议有一定动手能力的可以买9217回来自己刷，硬件上9217和9207是一样的，固件也通刷，刷IT模式的就刷成9207了。我手上这张就是9217刷的。

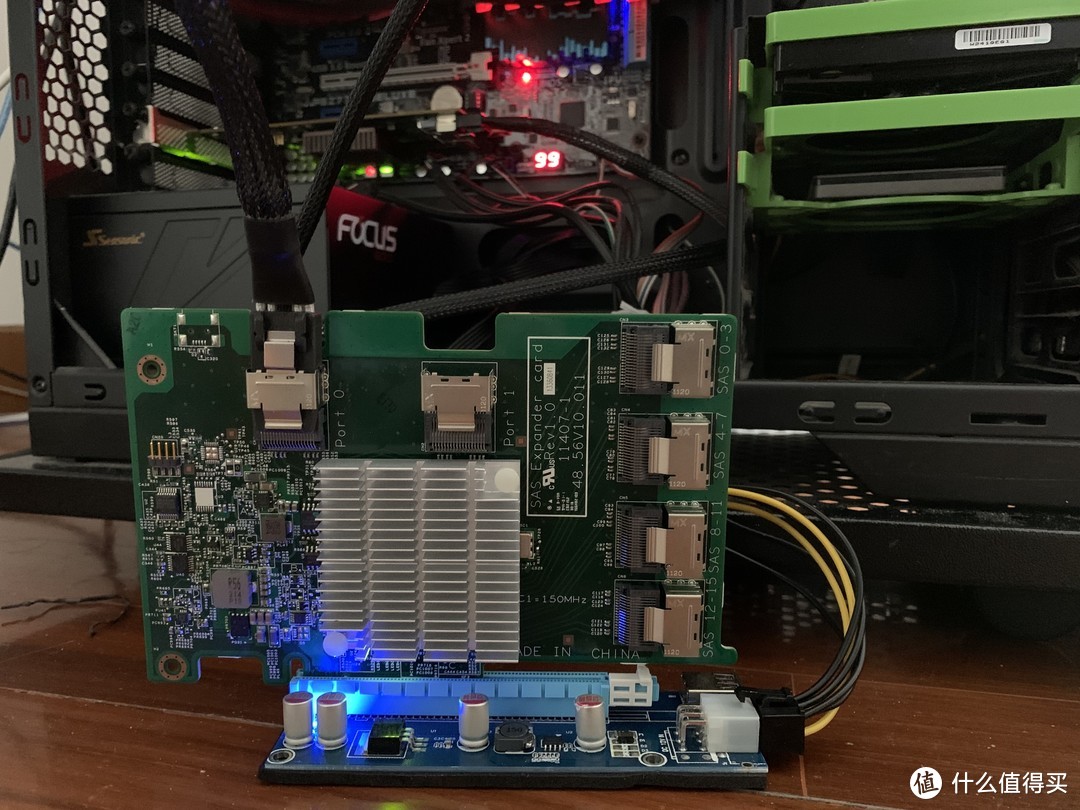

接线，这里为了方便我把挡片拆了

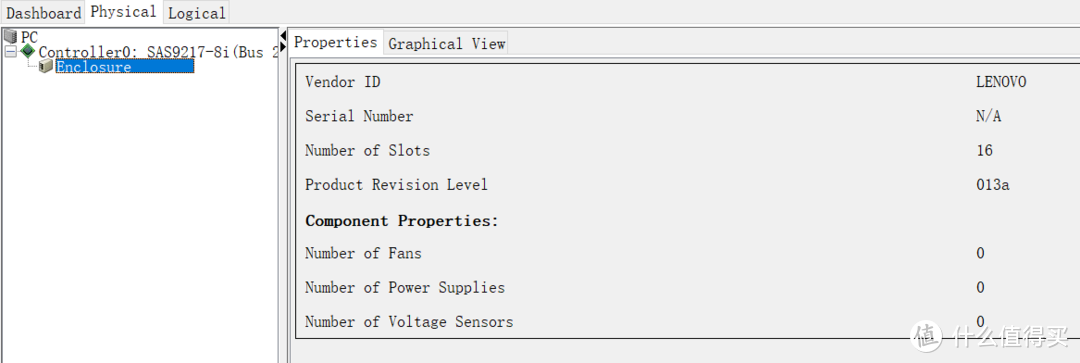

插线上电，打开MegaRAID Storage Manager(懒不想CLI下敲命令)，可以看到这张联想的Expander已经是最新的固件013a了。

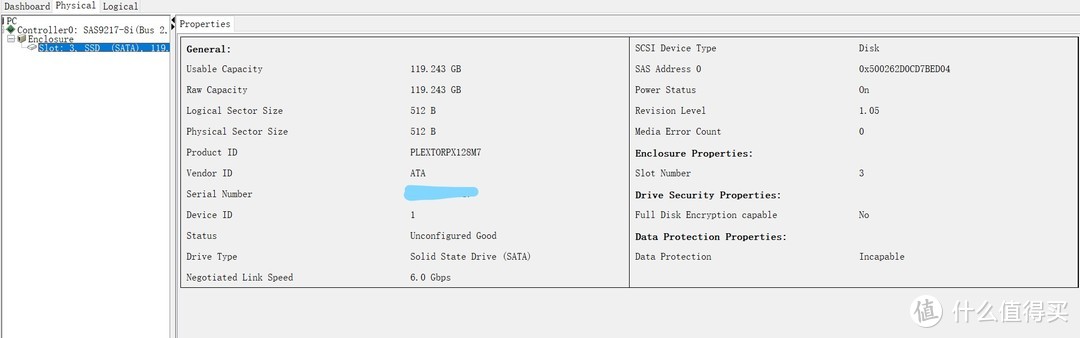

从别的电脑拔了一块128G的浦科特M7V 下来插上去，发现Negotiated Link Speed(连接速度)达到了6Gbps，这卡居然支持SATA3。

接下来试了一下是不是限定了输入和输出端口，答案是Expander上的6个口可以随便插，无所谓哪个口入哪个口出。

和RD630说明书里一样上面口入，右边的口出

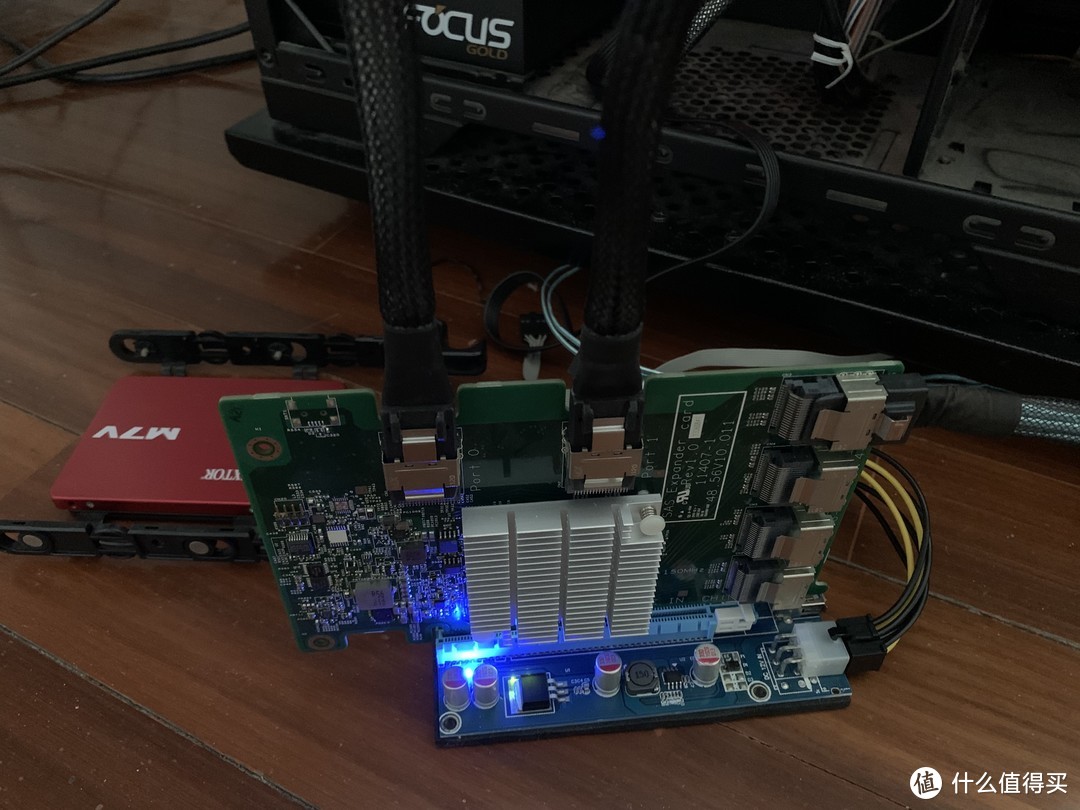

随便接了个右边口入，上面口出，完全OK

最后跑个分看看接Expander的性能损失有多少。

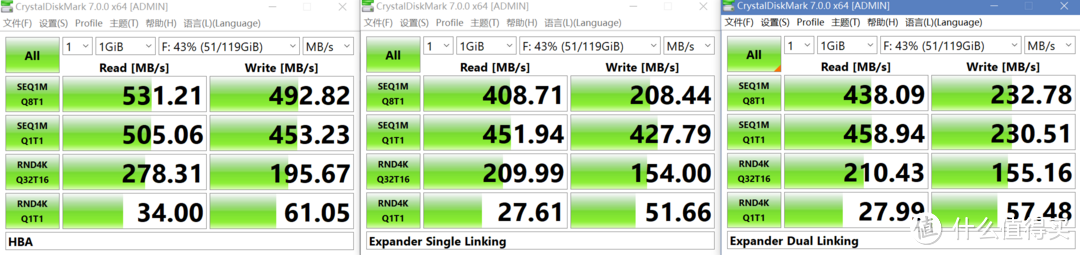

左边是SSD直插HBA，中间是一根线连HBA和Expander，右边是两根线。SATA的SSD经由Expander的性能损失还是不小的，可能是Expander本身不行，可能是那块SSD盘不是空盘，测多了掉速，也可能是测试时候的HBA和/或Expander太热了，这两张卡发热都挺可观的，也没风扇对着它吹。不过还是能看出这张Expander的确支持SATA3的，毕竟这个速度已经超过了SATA2的上限。

总结一下，这张联想03X3834 Expander有下面几个优点：

便宜，四五十就能搞定
支持SATA3 6Gbps
接口不区分进出，可以随便插

当然它还有这些缺点

PCIE供电，占用宝贵的PCIE槽，且2个x8口的话，2块HBA也能接16块盘，速度还更快，也就贵个几十块
SATA3好像不能满速，机械硬盘够了，SSD不行
发热略大。当然这是这些SAS硬件的通病，我另外一张Dell H710p不加风扇分分钟七八十

考虑到它的价格，以及同价位的HP不支持SATA3，IBM刷固件很麻烦，我个人觉得目前来看这张卡还是很值的，甚至可能是目前最值的Expander。我个人觉得这张Expander适合蜗牛这种1个PCIE插槽的来配合HBA卡还有矿工用的那个延长板来扩展接口，整个16甚至20盘位的蜗牛。或者是我这种自组SFF-8088外置存储柜的使用(这个组建过程我可能会写篇原创)。毕竟SAS Expander这玩意，真的太小众了。
