1 为什么要推出vSAN

虚拟化依赖于存储。这就和传统的列车相类似，火车提速，除了铁路路基外，主要靠提高车头的速度和载重。在vSAN推出以前，虚拟化架构是服务器主机+共享存储，所有数据都保存在共享存储，此时存储是“单点故障”和“瓶颈”点。

图1 火车跑的快，全凭车头带

1.1先来看看共享存储的主要缺点：

（1）扩容较麻烦：存储扩容需要添加“一组”磁盘，很少有存储支持添加单一磁盘进行扩容。
（2）存储接口瓶颈：现在存储的接口速度是8Gbps、16Gbps，在中大型业务应用中，存储接口已经成为瓶颈。尤其是多台服务器同时操作存储时。
（3）存储数据镜像比较困难：因为存储是单点故障点。如果要对存储进行“镜像”，需要专业的设备或软件，成本较高。

1.2为了解决这些问题，VMware推出的vSAN（分布式共享存储），具有一系列优点：

（1）组建容易：使用标准的x86的服务器，使用标准的服务器本地硬盘、通过现有网络（以太网）组成分布式存储。
（2）内核集成：vSAN与ESXi内核集成，兼容性好，稳定、安全可靠。
（3）扩容简单：支持横向扩展与纵向扩展，无论是向现有vSAN群集添加节点主机，还是向现有节点主机添加1块到多块磁盘，都可以在不影响现有业务虚拟机运行的前提下实现扩容。
（4）数据冗余度高：由于vSAN技术的特点，保存在vSAN中的虚拟机数据，本身就具有冗余特性。所以传统共享存储比的“单点故障”、“数据镜像”在vSAN中不存在。
（5）应用范围广：vSAN即可在局域网内组成“标准”vSAN群集，也可以用于广域网环境组成“双活”数据中心。其最小2节点延伸群集可以组成“双机热备”系统。
（6）性能优秀。共享存储：主要是使用10000转/分或15000转/分的2.5英寸或3.5英寸SAS磁盘，组成RAID-5、RAID-6或RAID-50、RAID-60的方式，很少使用RAID-10。RAID-5与RAID-6的写惩罚分别是4和6，效率较低。而vSAN存储，除了使用10000转/分或15000转/分的2.5英寸或3.5英寸SAS磁盘用做容量磁盘外，还使用高IOPS、高性能的固态硬盘（SSD）或PCI-E接口的NVME 固态硬盘用做读写缓存。vSAN存储，混合架构相当于RAID-10，全闪存架构相当于RAID-50或RAID-60，性能优异。

1.3通过共享存储和vSAN的对比得知：

vSAN架构相当于“动车组”，数据分布在每台节点主机并由节点主机共享提供。在传统架构中，主机只提供计算与网络资源，在vSAN架构中，主机提供了计算、存储与网络资源。
传统共享存储架构中，主机与存储之间通过6Gbp或8Gb的SAS或光纤连接；在vSAN架构中，数据使用主机配置的10Gb或40Gb网络互连。在vSAN架构中，不存在明显的瓶颈与单点故障点。

2 vSAN技术参数

在vSphere环境中，使用vCenter Server进行管理。在一个vCenter Server中可以创建多个数据中心，每个数据中心可以创建多个群集，每个群集由多台主机组成。而vSAN是以“群集”的方式构成，每个vSAN存储是由一个vSAN群集来管理。

每个vSAN群集：最小1台主机（无冗余，强制置备），最多64台主机。
每台vSAN主机：最小1个磁盘组，最多5个个磁盘组。
磁盘组：vSAN磁盘组由缓存磁盘与数据磁盘组成。缓存磁盘只能有1个，可以是STAT、SAS或PCI-E接口的固态硬盘；数据磁盘最小1块，最多7块。数据磁盘可以是SATA、SAS的HDD或SSD组成，或者是其他接口的固态硬盘。
下面是一些用于vSAN中的固态硬盘相片（生产环境中一定要用“企业级”固态硬盘，“家用级”固态硬盘可以用于实验或测试环境，不能用于生产环境）。

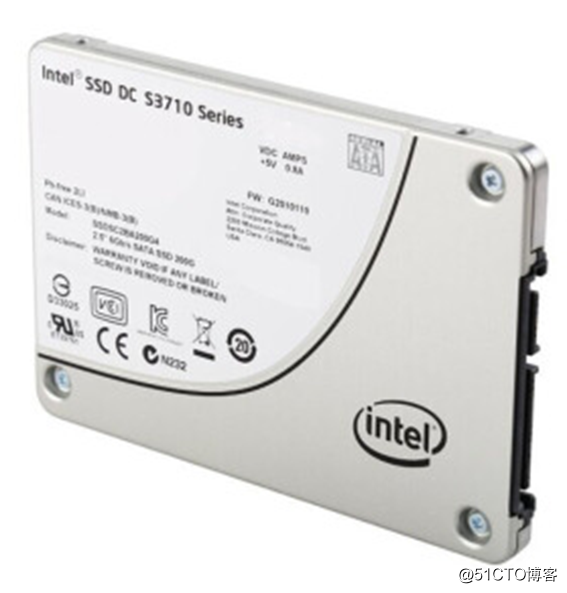

图2 SATA接口的SSD（企业级固态硬盘）

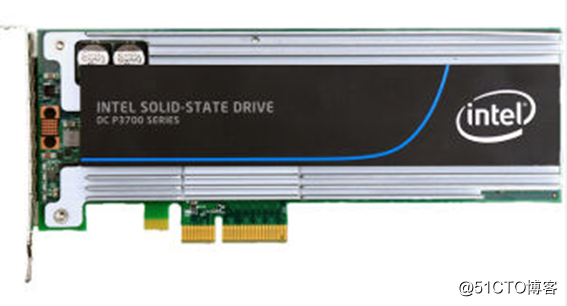

图3 PCI-E接口的固态硬盘

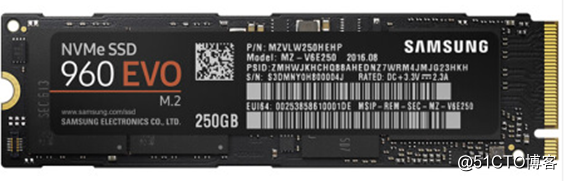

图4 M.2 NVMe固态硬盘（实验用，不推荐生产环境用）

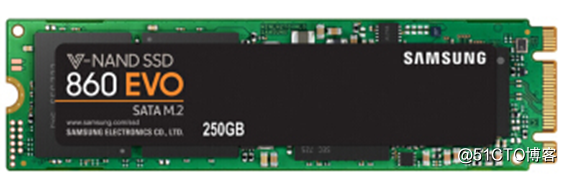

图5 M.2 SATA固态硬盘（实验用，不推荐生产环境用）

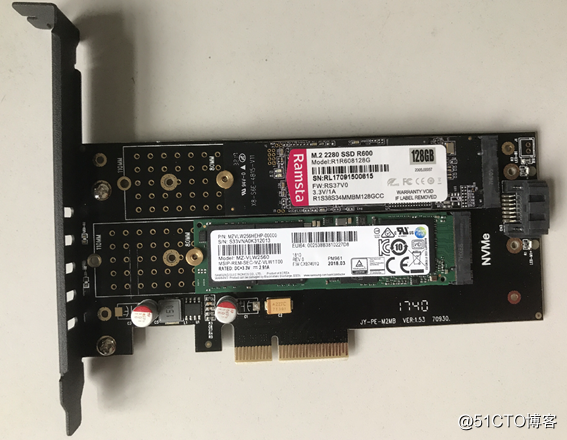

图6 M.2转PCI-E转接卡（实验用，不推荐生产环境使用）

3 vSAN主机数量与允许的故障数

在vSAN架构中，要达到允许的故障数，与提供vSAN存储容量的主机数量有关（如表1-4-1所列），关系如下：
提供vSAN存储容量的主机数量≥允许的故障数×2+1

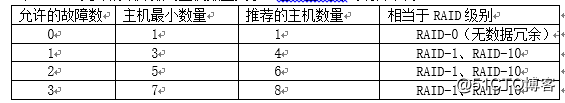

表1-4-1 允许的故障数与主机数量关系（适合全闪存与混合架构）

在全闪存架构中，如果采用RAID-5/6方式，则允许的故障数可以选择1或2，此时主机最小数量、推荐的主机数量如表1-4-2所示。

表1-4-2 全闪存架构中允许的故障数与主机数量关系

在实际的生产环境中，考虑到冗余、维护，要实现“允许的故障数”，推荐的主机数量是“最小数量”加1。

4 理解vSAN数据存储

VMware vSAN组成的分布式存储，总体来看，虚拟机数据在本地以RAID-0方式保存，跨服务器以RAID-1方式保存，整体相当于RAID-10效果。对于全闪存架构来说，整体相当于RAID-50或RAID-60。vSAN的数据保存效果又优于RAID-5。简单来说，以某台虚拟机使用默认存储策略为例，虚拟机1的数据会在“服务器1”保存1份，在“服务器2”保存1份，在“服务器3”保存“见证文件”。即任意一台虚拟机，其数据是保存在3台服务器中的。只有这3台服务器中的任意2台在线时，数据才是完整的。这种数据保存方式可以称为“2.1”方式。

【说明】 下面将通过查看已经配置好vSAN群集的环境中虚拟机硬盘保存方式，查看验证这些知识点。
VMware vSAN有两种配置方式，一是混合架构，另一种是全闪存架构。所谓混合架构，即组成分布式存储的磁盘组，其缓存盘是固态硬盘，数据盘是传统的磁盘；全闪存架构，缓存盘与数据盘都是固态硬盘。

4.1混合架构中的数据容错方式

在混合架构中，数据容错方式可以在1、2、3之中选择，此时存储效果相当于RAID-1或RAID-10。
容错方式（FTT）为1（vSAN默认存储策略）时，数据有2份副本、1份见证，需要至少3台主机，如图1-5-1、图1-5-2所示。

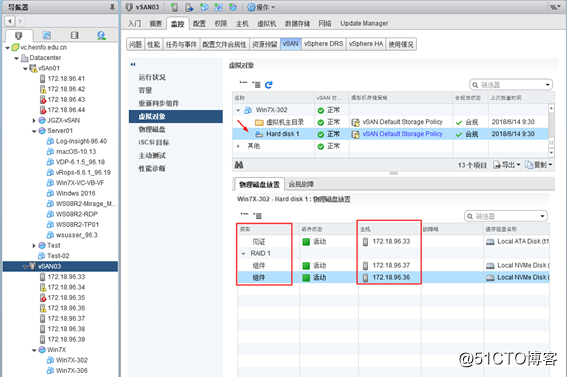

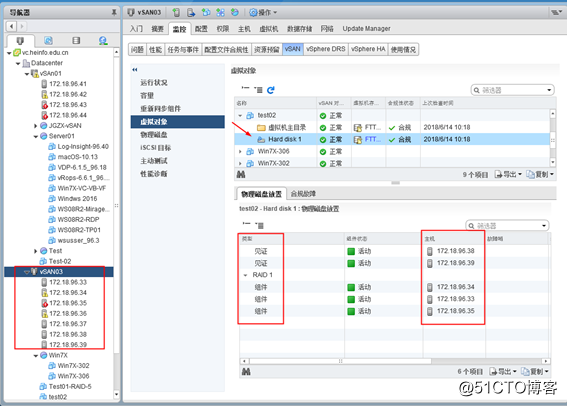

图1-5-1 当FTT＝1时，VMDK有2个组件、1个见证文件

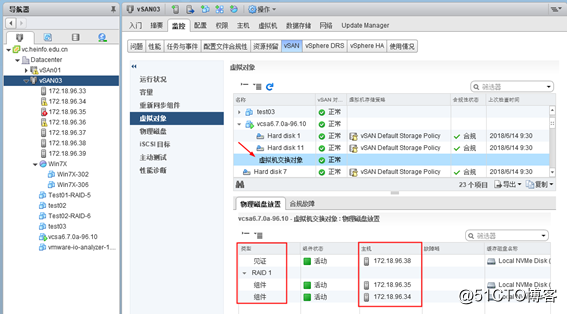

图1-5-2：虚拟机交换对象

容错方式为2时，数据有3份副本、2份见证，需要至少5台主机，如图1-5-3所示。

图1-5-3 当FTT＝2时，VMDK有3个组件、2个见证文件

容错方式为3时，数据有4份副本，3份见证，需要至少7台主机，如图1-5-4、图1-5-5所示。

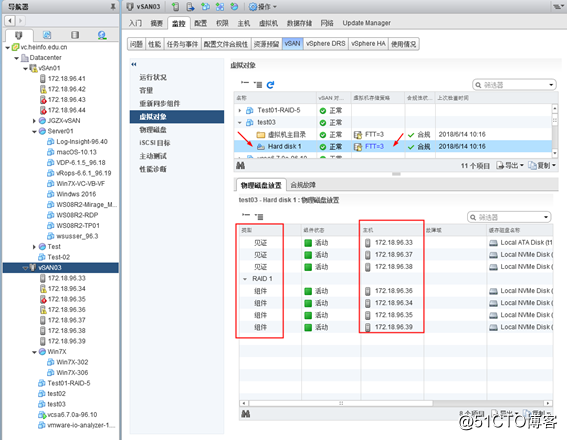

图1-5-4 当FTT＝3时，VMDK有4个组件、3个见证文件

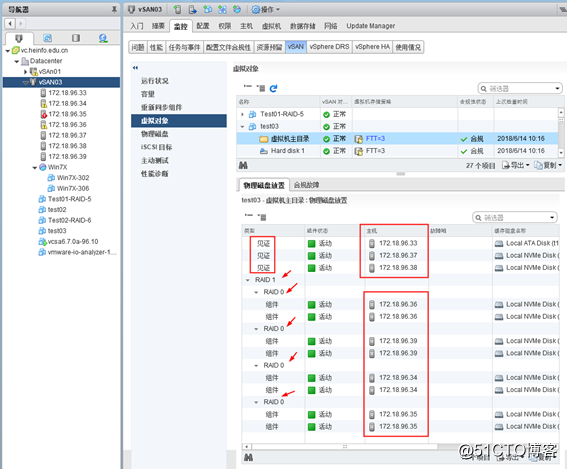

图1-5-5 虚拟机主目录，4台主机组成RAID-1，每台主机的RAID-0。另外有3个见证

4.2全闪架构中的数据容错方式

在全闪存架构中，除了可以和“混合架构”一样，使用RAID-10的方式保存（数据容错方式可以选择1、2、3）外，还可以以RAID-5或RAID-6的方式存储，此时数据容错方式可以选择1、2。
在全闪存架构中，虚拟机存储策略选择RAID-5/6、容错方式为1时，相当于RAID-5，需要至少4台主机，如图1-5-6、图1-5-7所示。

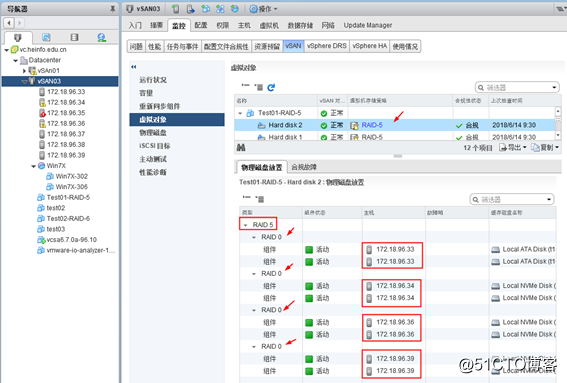

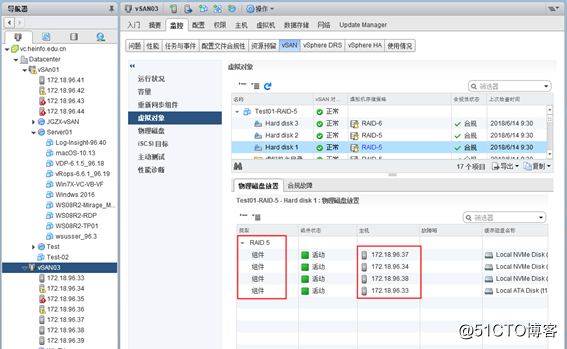

图1-5-6 查看VMDK文件：全闪存架构中FTT＝1有4个组件，RAID-5组成方式

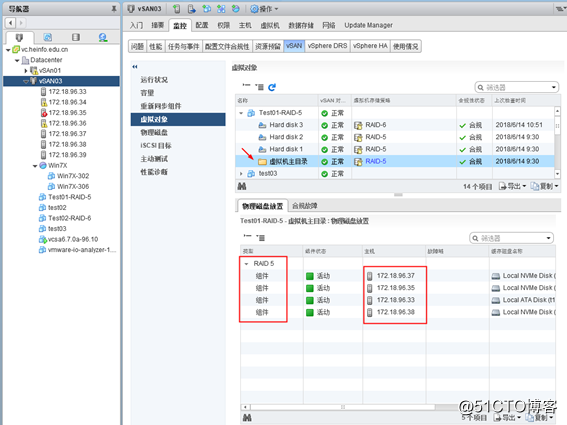

图1-5-7 查看虚拟机主目录组件：4台主机组成RAID-5

在全闪存架构中，虚拟机存储策略选择RAID-5/6、容错方式为2时，相当于RAID-6，需要至少6台主机，如图1-5-8、图1-5-9所示。

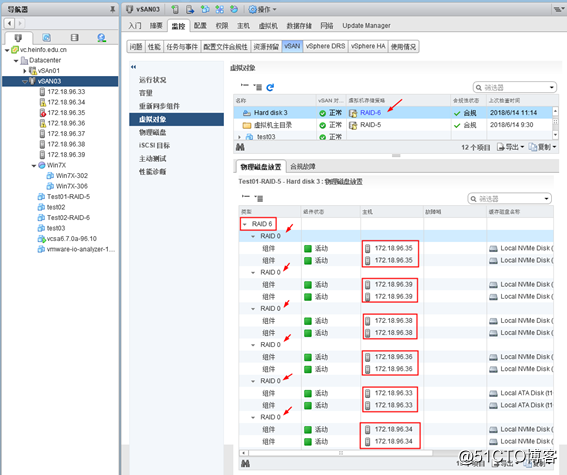

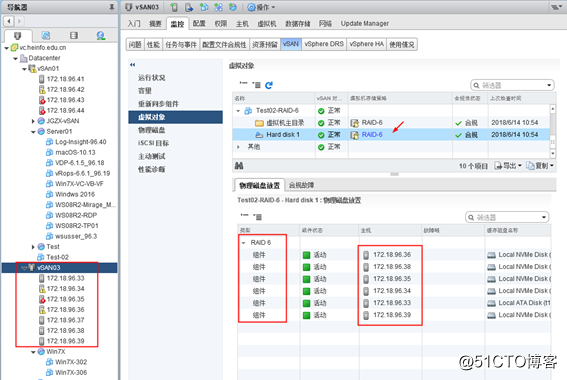

图1-5-8 全闪存架构中FTT＝2时有6个组件、RAID-6

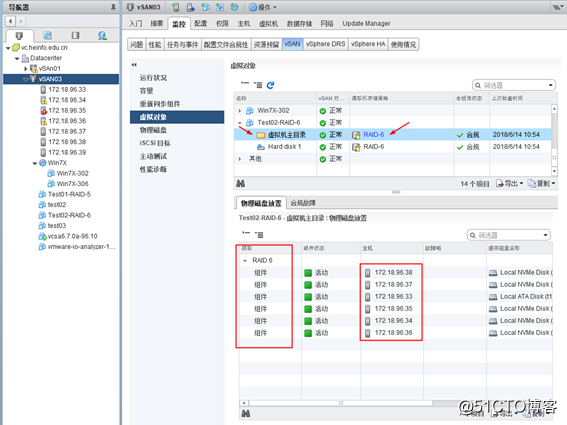

图1-5-9 查看虚拟机主目录

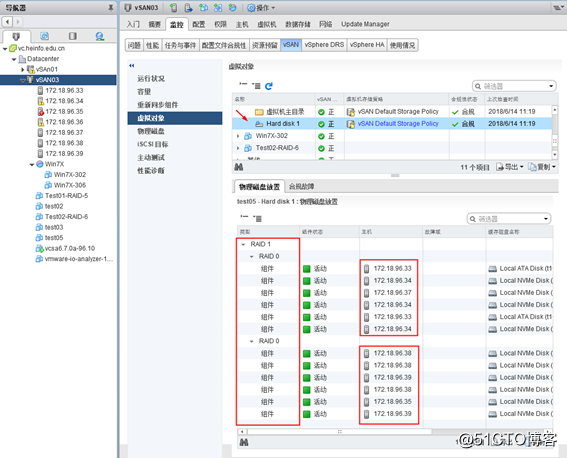

在混合架构中，虚拟机整体存储效果相当于RAID-10；在全闪存架构中，虚拟机整体效果相当于RAID-5、RAID-6或RAID-50、RAID-60，具体哪种效果，除了取决于虚拟机使用的存储策略外还要看虚拟机硬盘的大小。当虚拟硬盘小于等于255GB时不进行拆分，当虚拟硬盘大于255GB时会被拆分。当虚拟硬盘（VMDK文件）进行拆分时，拆分后的文件保存在不同的磁盘或不同主机时，同一个VMDK文件相当于RAID-0，同一个VMDK的不同副本则相当于RAID-1。如图1-5-10～图1-5-12所示。

图1-5-10 RAID-10

【说明】在图1-5-10中，虚拟机的虚拟硬盘（VMDK）有两个副本，每个副本以RAID-0的方式保存在不同的主机或同一主机的多个不同磁盘；两个副本以RAID-1的方式实现（镜像）。

图1-5-11 RAID-50

【说明】在图1-5-11中，虚拟机存储策略为RAID-5/6，允许的故障数为1（相当于RAID-5）。虚拟机的虚拟硬盘分成4份，其中3份为数据，1份为检验文件（数据与检验文件大小相同），相当于4块硬盘配置为RAID-5。当每份虚拟硬盘文件大于255GB时开始拆分，拆分之后相当于RAID-0。简单来说，在默认情况下，当配置为RAID-5/6（允许故障数为1）时，虚拟机硬盘大小大于255×3＝765GB时开始拆分。

图1-5-12 RAID-60

在图1-5-12中，虚拟机存储策略为RAID-5/6，允许的故障数为2（相当于RAID-6）。虚拟机的虚拟硬盘分成6份，其中4份为数据，2份为检验文件（数据与检验文件大小相同），相当于6块硬盘配置为RAID-6。当每份虚拟硬盘文件大于255GB时开始拆分，拆分之后相当于RAID-0。简单来说，在默认情况下，当配置为RAID-5/6（允许故障数为2）时，虚拟机硬盘大小大于255×4＝1020GB时开始拆分。

【说明】vSAN最大组件大小可以通过修改主机“高级系统设置”中的“VSAN.ClomMaxComponentSizeGB”参数来更改，其默认值为255，最小为180，最大为255，如图1-5-13所示。当组成vSAN主机磁盘组中，容量磁盘小于300GB时，可以将这个参数改为180。

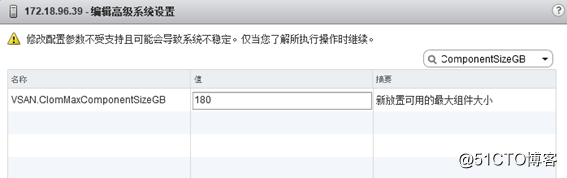

图1-5-13 VSAN.ClomMaxComponentSizeGB参数

【说明】关于全闪存架构的RAID-5/6。
在vSAN全闪存架构中采用Erasure Coding提高存储利用率，它类似跨服务器做RAID-5或RAID-6。vSAN可以在vmdk的颗粒度上实现Erasure Coding，可在SPBM（虚拟机存储策略）里设置。目前不支持在vSAN Stretched Cluster（延伸群集）里使用。

原来FTT=1时（最大允许的故障数为1，即两份副本），需要跨服务器做数据镜像，类似RAID-1，存储利用率较低，不超过50%。

当FTT=1，同时又设置成Erasure Coding模式，这就意味着跨服务器做RAID-5，校验数据为一份。它要求至少4台主机，并不是要求4的倍数，而是4台或更多主机。以往FTT=1时，存储容量的开销是数据的两倍，现在只需要1.33倍的开销，举例来说，以往20GB数据在FTT=1时消耗40GB空间,采用RAID-5 的Erasure Coding模式后，消耗约为27GB。如图1-5-14所示。

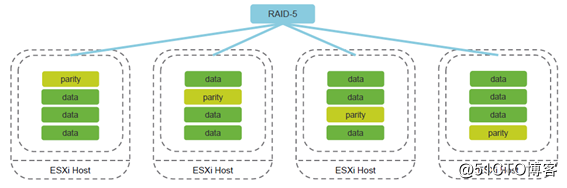

图1-5-14 vSAN中的RAID-5效果

当FTT=2，同时又设置成Erasure Coding模式，这就意味着跨服务器做RAID-6，校验数据为两份。它要求至少6台主机。以往FTT=2时，存储容量的开销是数据的3倍，现在只需要1.5倍的开销。举例来说，以往20GB数据在FTT=2时消耗60GB空间,采用RAID-6的Erasure Coding模式后，消耗约为30GB。这样在确保更高的高可用性的基础上，存储利用率得到大幅提升。如图1-5-15所示。

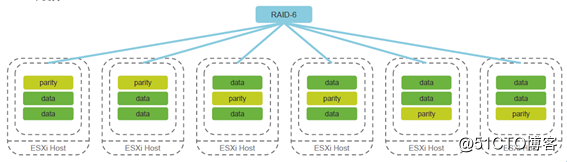

图1-5-15 vSAN中的RAID-6
