ESXi 7.0 引入了一种系统存储布局，可对大型模块和第三方组件进行灵活的分区管理和支持，同时简化了调试操作。

ESXi 7.0 系统存储更改

在 ESXi 7.0 之前，分区大小固定不变，除 /scratch 分区和可选 VMFS 数据存储之外，且分区号是静态的，这些限制了分区管理。在 ESXi 7.0 中，分区整合为更少且更大的可扩展分区，具体取决于所使用的引导介质及其容量。

ESXi 7.0 系统存储布局包含四个分区：
表 1. ESXi 7.0 系统存储分区：
分区适用情况类型
系统引导存储引导加载程序和 EFI 模块。FAT16
引导槽 0用于存储 ESXi 引导模块的系统空间。FAT16
引导槽 1用于存储 ESXi 引导模块的系统空间。FAT16
ESX-OSData

作为存储其他模块的统一位置。

不用于引导和虚拟机。

整合旧版 /scratch 分区、VMware Tools 的 locker 分区和核心转储目标。

小心： 始终在未在 ESXi 主机之间共享的持久存储设备上创建 ESX-OSData 分区。仅对引导槽分区使用 USB、SD 和非 USB 闪存介质设备。
VMFS-L

ESX-OSData 卷大概分为两类数据：永久数据和非永久数据。永久数据包含不经常写入的数据，例如 VMware Tools ISO、配置和核心转储。

非永久数据包含频繁写入的数据，例如日志、VMFS 全局跟踪、vSAN 条目持久性守护进程 (EPD) 数据、vSAN 跟踪和实时数据库。

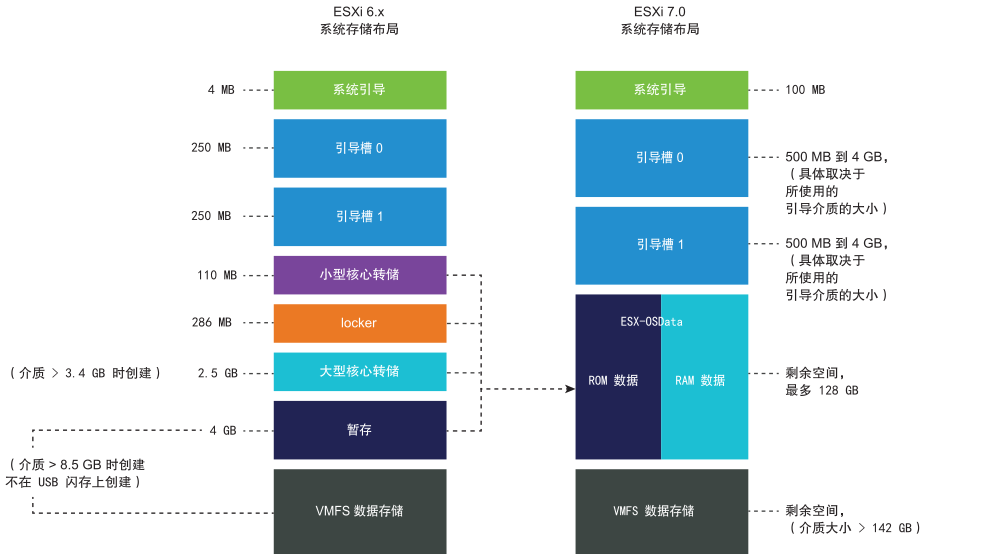

图 1. ESXi 7.0 及更高版本中整合的系统存储
ESX-OSData 卷整合了旧版 /scratch 分区、VMware Tools 的 locker 分区以及核心转储目标。

ESXi 7.0 系统存储大小

分区大小（系统引导分区除外）可能会因所用引导介质的大小而异。如果引导介质具有高耐用性且容量大于 142 GB，则会自动创建 VMFS 数据存储以存储虚拟机数据。

可以通过使用 vSphere Client 并导航到分区详细信息视图，查看 ESXi 安装程序配置的引导介质容量和自动大小。或者，也可以使用 ESXCLI，例如 esxcli storage filesystem list 命令。

表 2. ESXi 7.0 系统存储大小，具体取决于所使用的引导介质及其容量。
引导介质大小4-10 GB10-32 GB32-128 GB大于 128 GB
系统引导100 MB100 MB100 MB100 MB
引导槽 0500 MB1 GB4 GB4 GB
引导槽 1500 MB1 GB4 GB4 GB
ESX-OSData剩余空间剩余空间剩余空间最多 128 GB
VMFS 数据存储


介质大小 > 142 GB 时的剩余空间
从 vSphere 7.0 Update 1c 开始，可以使用 ESXi 安装程序引导选项 systemMediaSize 限制引导介质上的系统存储分区大小。如果您的系统占用空间较小，不需要 128 GB 的最大系统存储大小，则可以将其限制为最小值 32 GB。 systemMediaSize 参数接受以下值：

  • min（32 GB，适用于单个磁盘或嵌入式服务器）

  • small（64 GB，适用于至少具有 512 GB RAM 的服务器）

  • default (128 GB)

  • max（多余多 TB 服务器，使用所有可用空间）

注： GB 单位为 2^30 字节或 1024*1024*1024 字节的倍数。

所选值必须符合您的系统用途。例如，具有 1 TB 内存的系统必须至少将 64 GB 内存用于系统存储。要在安装时设置引导选项，例如 systemMediaSize=small，请参阅输入引导选项以启动安装或升级脚本。有关详细信息，请参见知识库文章 81166。

ESXi 7.0 系统存储链接

需要访问 ESXi 分区的子系统可使用以下符号链接访问这些分区：
表 3. ESXi 7.0 系统存储符号链接。
系统存储卷符号链接
引导槽 0/bootbank
引导槽 1/altbootbank
永久数据

/productLocker

/locker

/var/core

/usr/lib/vmware/isoimages

/usr/lib/vmware/floppies

非永久数据

/var/run

/var/log

/var/vmware

/var/tmp

/scratch
