AP组与VLAN pool在工作中的实际作用

AP组在工作中的实际作用

mp-quote, -apple-system-font, BlinkMacSystemFont, 'Helvetica Neue', 'PingFang SC', 'Hiragino Sans GB', 'Microsoft YaHei UI', 'Microsoft YaHei', Arial, sans-serif;font-size: var(--articleFontsize);letter-spacing: 0.034em">我们都知道，AP上线默认情况下是在default组里面的，适用于常见场景，今天就来说说什么情况下需要分多个AP组的案例。

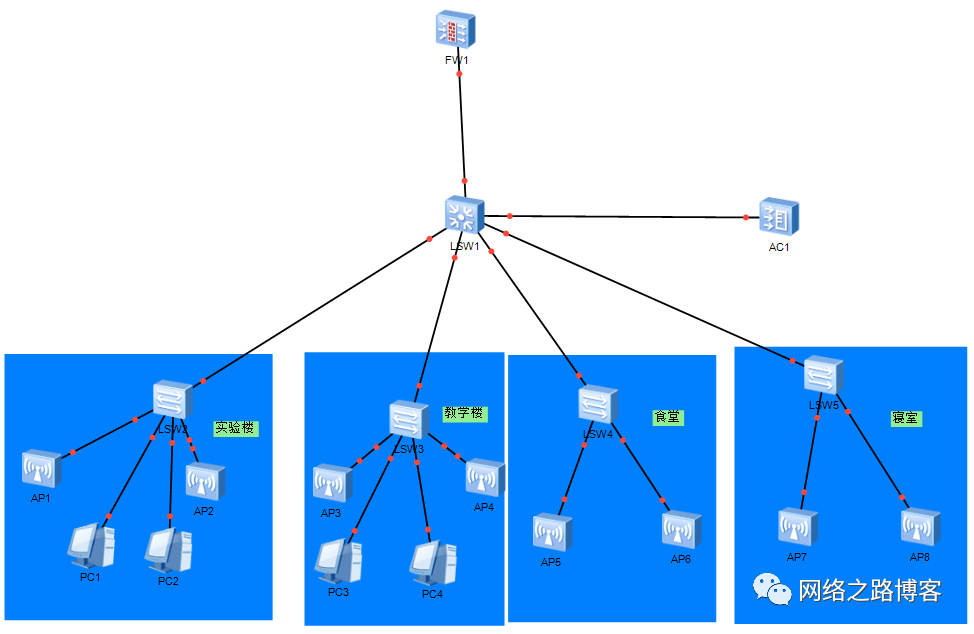

比如这样一个学校场景，有实验楼、教学楼、食堂、寝室等楼层，都部署了无线AP构建无线网，按我们常见的部署是统一一个无线SSID的VAP，最终调用在AP组里面，但是在学校的场景中，除了一个统一的SSID以外，每个楼层还会单独放出一个单独的SSID，这样的需求是为了实现，统一SSID方便漫游并且这个SSID通常是收费使用的，而每个楼层的SSID单独用于各自楼层（比如教学楼用于WIFI讲学、实验楼能够访问一些需要的资源、食堂、寝室则定时开启某个点能够访问外网等策略），针对这样的需求，我们则需要用到AP组的功能。

新知识点学习

1、创建一个新的AP组[AC6005]wlan[AC6005-wlan-view]ap-group name XXXX我们通常会以区域、用途、房间号等作为名字命名。
2、AP加入对应的组[AC6005-wlan-view]ap-id 1[AC6005-wlan-ap-1]ap-group 1FWarning: This operationmay cause AP reset. If the country code changes, it will clear channel, powerand antenna gain configurations of the radio, Whether to continue? [Y/N]:y这里注意的是默认AP是在default组里面，如果加入一个新的组它是需要重新启动的（已经在线的情况下。）

比较常见的场景：

1、酒店/公寓：会根据房间号来放出对应的SSID

2、商场：对应的商铺会有自己独立的SSID，然后整个商城有一个统一SSID

3、学校：每个楼都有独立的SSID，然后整个校园一个统一的SSID

4、快递公司：会通过区域划分办公、仓库的SSID

博主经验：如果客户场地那边有这样分组的需求的话，在我们实现部署AP上线的时候，记录好AP的MAC地址以及对应的位置，比如1F的做一个表格，2F的做一个表格，然后创建对应的AP组，在配置里面提前加入好，加入好后，这样AP第一次上线就会加入到对应的组里面，否则后期再改动的话，AP需要重新启动。（建议WEB操作，WEB在添加的时候支持批量添加，有一个模板，可以直接把AP的MAC、SN信息以及名称、组提前写入，最终一次性导入进去，在WEB配置---AP配置----AP配置---添加---选择批量导入----下载模板

如果用命令行的话则会麻烦很多，因为有一个确认的选项在，它询问你是否加入组，无法批量写脚本刷，当然我们也可以让他上线后，然后在WEB里面批量选择加入这个组。

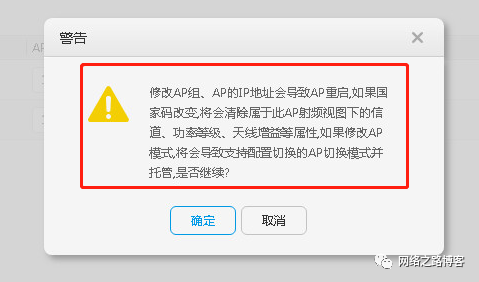

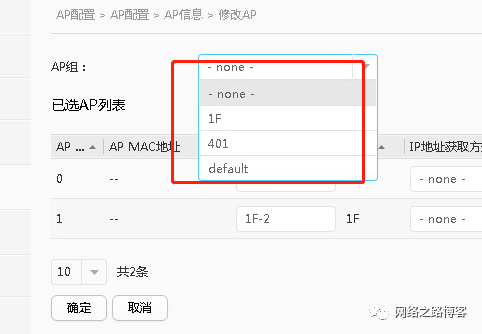

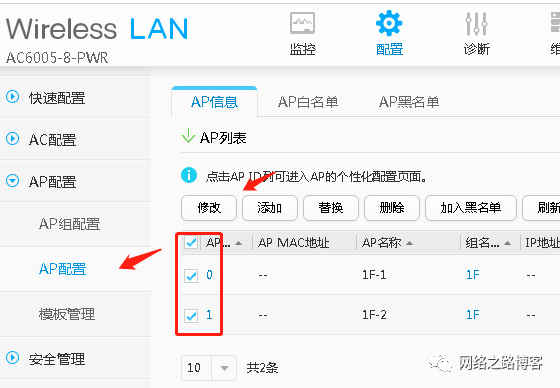

通过全选、批量修改选择在某一个组，这种的话是等AP上线后，然后我们手动改动，唯一的问题就是上线的AP会在次重启。

vlan pool在工作中的实际作用

商场/学校/医院/办公的场景都会有一个统一的SSID，对于这种人流量过多的场景，都会面临一个问题，那么就是人流量非常大，会造成地址容易枯竭的问题。可能大家最容易想到的就是扩大掩码，标准C类是255.255.255.0（24位）也就是254个地址，如果用255.255.254.0（23位）就是510个地址，如果用255.255.252.0（22位）就是1000个地址左右，这种方法最简单，但是带来的问题就是广播域会增大，而且容易被攻击，通常在有线环境中，我们会通过划分VLAN，然后把一个大的网段划分成多个小的网段，来解决广播域/攻击等问题，在无线中我们要想划分多个小的网段，那么也是用到VLAN技术，就是vlan pool。

新知识点

我们可以定义一个VAP里面业务VLAN关联某一个单VLAN，也可以配置为VLAN pool，在VLAN pool中加入多个VLAN，然后通过将VLANpool配置为VAP的业务VLAN，实现一个SSID能够同时支持多个业务VLAN。新接入的STA会被动态的分配到VLANpool中的各个VLAN中，减少了单个VLAN下的STA数目，缩小了广播域；同时每个VLAN尽量均匀的分配IP地址，减少了IP地址的浪费。


1、定义vlan pool[AC6005]vlan pool office[AC6005-vlan-pool-office]vlan 2 to 4
[AC6005]wlan[AC6005-wlan-view]vap-profile name wifi[AC6005-wlan-vap-prof-wifi]service-vlan vlan-pool office

这个功能就是定义一个VLAN pool，然后关联VLAN 2 3 4，然后在VAP模板中调用业务VLAN的时候，不在是vlan-id了，而是选择 vlan-pool office，那么该VAP下面的客户端就会有VLAN 2 3 4的网段信息，这样即实现了地址池的扩大，又防止了广播域的扩大/攻击等问题。

当关联了VLAN后，我们要了解下它分配地址的机制，以便于我们选择哪种方式，分配分为两种

VLAN分配算法为even时，VLAN pool根据无线客户端的上线顺序为分配业务VLAN，VLAN pool尽量保证所有VLAN分配给STA的IP地址数目相近。也就是按顺序来，然后地址按顺序分配，分配完一个VLAN在用下一个。
VLAN分配算法为hash时，VLAN pool根据STA的MAC地址进行哈希运算后的结果为STA分配业务VLAN，只要VLAN pool里面的VLAN不发生变化，通常STA都会获取到固定的业务VLAN，STA重新上线时也会被尽量优先分配到之前使用过的IP地址。默认的方式，这种方式比较随机分配VLAN，并且IP会比较固定，在漫游以及重新连接的时候会获取相同的地址，一般都是选择hash方式，默认采用hash算法。

案例讲解：以商场/办公楼/医院为主

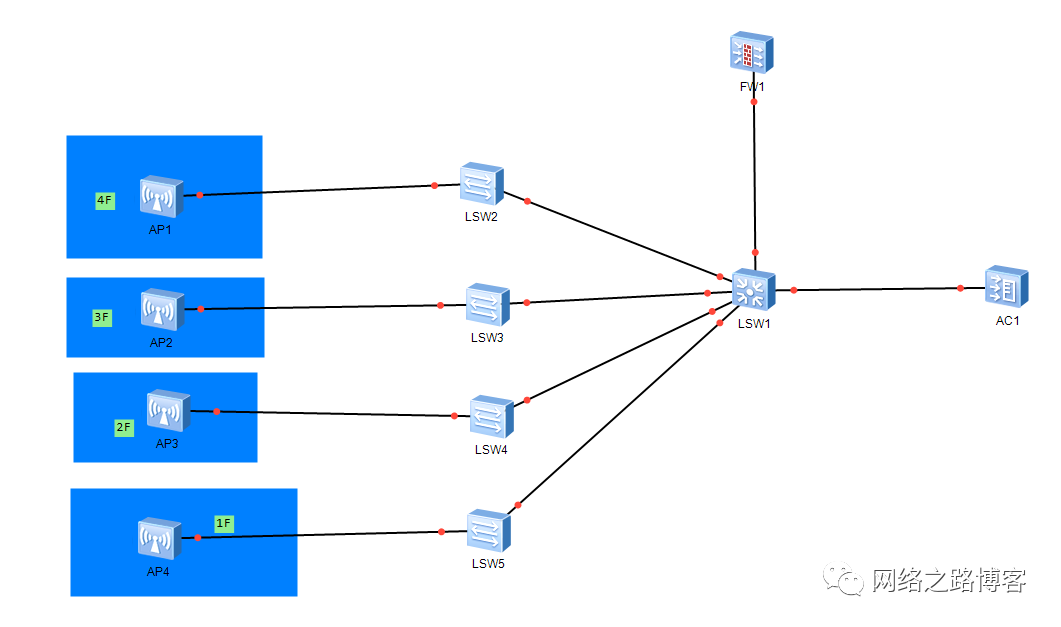

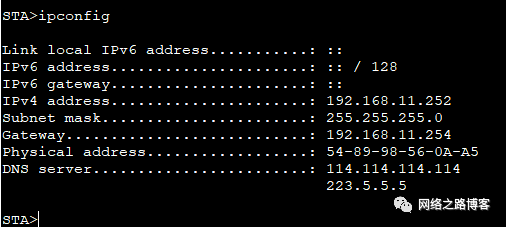

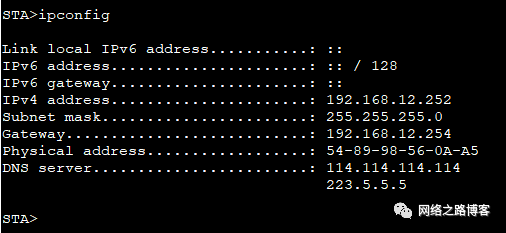

某个客户那边有4层楼，每个楼层都有对应的楼层办公，遇到的问题就是每天早晨上班的时候，2~4F办公人员从1F做电梯会把1F的地址池给获取光，导致1F无法正常使用，考虑到扩展性等问题，给客户实施一个vlan pool的功能，把1~4F的VLAN都关联到vlan pool里面，随机分配，解决这种问题。

在实施的时候我们需要考虑的问题

对接AP以及到核心的口要确认之前是什么样的配置，如果是access需要修改成trunk，并且允许对应的vlan pool的VLAN通过，也就是每个接口为Trunk，允许1F~4F的VLAN通过（并且创建了对应的VLAN），否则会遇到这样的问题，用户在1F连接WIFI的时候，给予4F的VLAN，1F AP处理的时候打上4F的VLAN，到达LSW5的时候由于没有允许VLAN通过，导致数据包过不去。

三层交换机目前的配置sysname L3#vlan batch 11 to 14 255#dhcp enable#interface Vlanif11 ip address 192.168.11.254 255.255.255.0 dhcp select interface dhcp server dns-list 114.114.114.114 223.5.5.5 dhcp server option 43 sub-option 3 ascii192.168.255.3#interface Vlanif12 ip address 192.168.12.254 255.255.255.0 dhcp select interface dhcp server dns-list 114.114.114.114 223.5.5.5 dhcp server option 43 sub-option 3 ascii192.168.255.3#interface Vlanif13 ip address 192.168.13.254 255.255.255.0 dhcp select interface dhcp server dns-list 114.114.114.114 223.5.5.5 dhcp server option 43 sub-option 3 ascii192.168.255.3#interface Vlanif14 ip address 192.168.14.254 255.255.255.0 dhcp select interface                    dhcp server dns-list 114.114.114.114 223.5.5.5 dhcp server option 43 sub-option 3 ascii192.168.255.3#interface Vlanif255 ip address 192.168.255.2 255.255.255.0#interface MEth0/0/1#interface GigabitEthernet0/0/1 port link-type access port default vlan 255#interface GigabitEthernet0/0/2 port link-type access port default vlan 255#interface GigabitEthernet0/0/3 port link-type access port default vlan 14#interface GigabitEthernet0/0/4 port link-type access port default vlan 13#                                        interface GigabitEthernet0/0/5 port link-type access port default vlan 12#interface GigabitEthernet0/0/6 port link-type access port default vlan 11#ip route-static 0.0.0.00.0.0.0 192.168.255.1

AC目前的配置
vlan batch 255#interface Vlanif255                       ip address 192.168.255.3 255.255.255.0#interface GigabitEthernet0/0/1 port link-type access port default vlan 255#wlan traffic-profile name default security-profile name wifi  security wpa2 pskpass-phrase 88888888 aes security-profile name office  security wpa2 psk pass-phrase  88888888 aes

 security-profile name default security-profile name default-wds security-profile name default-mesh ssid-profile name office  ssid office ssid-profile name default vap-profile name wifi  ssid-profile office  security-profile wifi vap-profile name office  ssid-profile office  security-profile office#ap-group name default  radio 0   vap-profile office wlan 1  radio 1   vap-profile office wlan 1  radio 2   vap-profile office wlan 1

从配置先来看分析

1、从核心的配置来看，划分了5个VLAN，一个用于对接防火墙，4个用于1F~4F的楼层VLAN，并且开了DHCP，下发了option 43，对接防火墙以及AC的口都划入在VLAN 255里面，并且接四台POE的交换机都是划入在VLAN 11~14里面，这样可以分析出来下面的POE交换机是没有配置的。

2、从AC的配置来看，AC上面就简单配置了一个VLAN 255的VLANIF地址，CAPWAP隧道指定了vlan255，然后业务方面就配置了一个SSID、一个密码，然后VAP里面关联对应模板（注意没有打业务VLAN），最终调用在AP组。
