为远程控制无人值守机房的服务器，减少拉网线的工作量，不使用IMM专用网口。用共享（shared）模式使用第一网口来进行IMM管理。终于初步弄得了基本原理。
以下步骤将UEFI中的IMM网络修改为shared 模式。IP地址为22.208.115.51的步骤
开启X3650电源，按F1 后，关注屏幕，耐心等待数分钟后，依次出现：
远程桌面登录Windows系统 查看两块网卡的信息：本地连接2为带内业务数据网络，网卡描述为连接特定的 DNS 后缀:
描述: Broadcom BCM5709C NetXtreme II GigE (NDIS VBD 客户端)
物理地址: E4-1F-13-45-22-88
已启用 DHCP: 否
IPv4 地址: 22.208.115.50
IPv4 子网掩码: 255.255.255.0
IPv4 默认网关: 22.208.115.2
IPv4 DNS 服务器:
IPv4 WINS 服务器:
已启用 NetBIOS over Tcpip: 是
而作为IMM管理的网卡描述如下：
连接特定的 DNS 后缀:
描述: IBM USB 远程 NDIS 网络设备
物理地址: E6-1F-13-4A-08-9B
已启用 DHCP: 是
IPv4 地址: 169.254.95.120
IPv4 子网掩码: 255.255.255.0
获得租约的时间: 2019年1月14日 13:58:40
租约过期的时间: 2019年1月14日 14:33:40
IPv4 默认网关:
IPv4 DHCP 服务器: 169.254.95.118
IPv4 DNS 服务器:
IPv4 WINS 服务器:
已启用 NetBIOS over Tcpip: 是

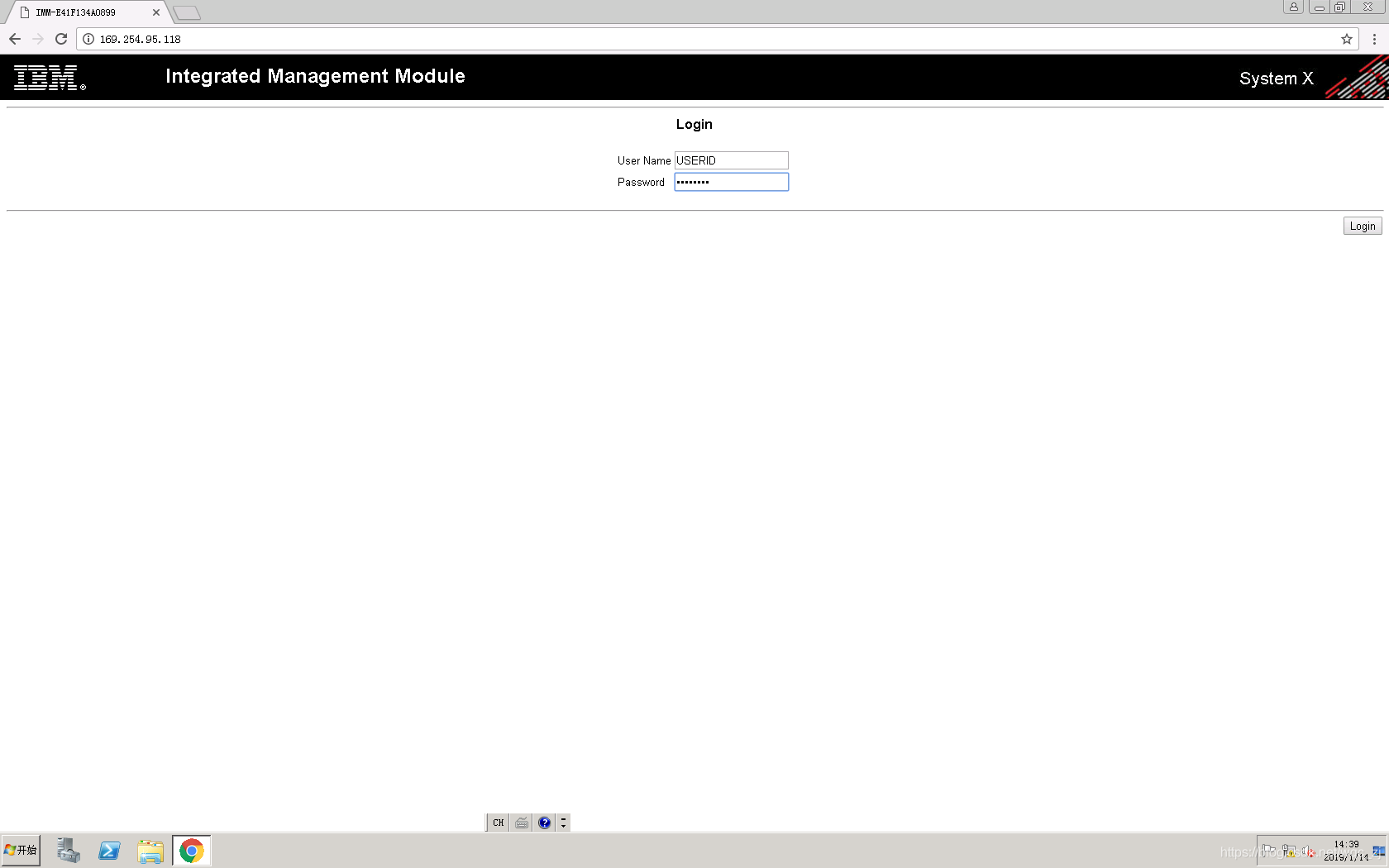

对IMM的管理可在本地OS上，输入：169.254.95.118。官方文档中称之为频带内（通过Windows系统）管理IMM。详细如下图：

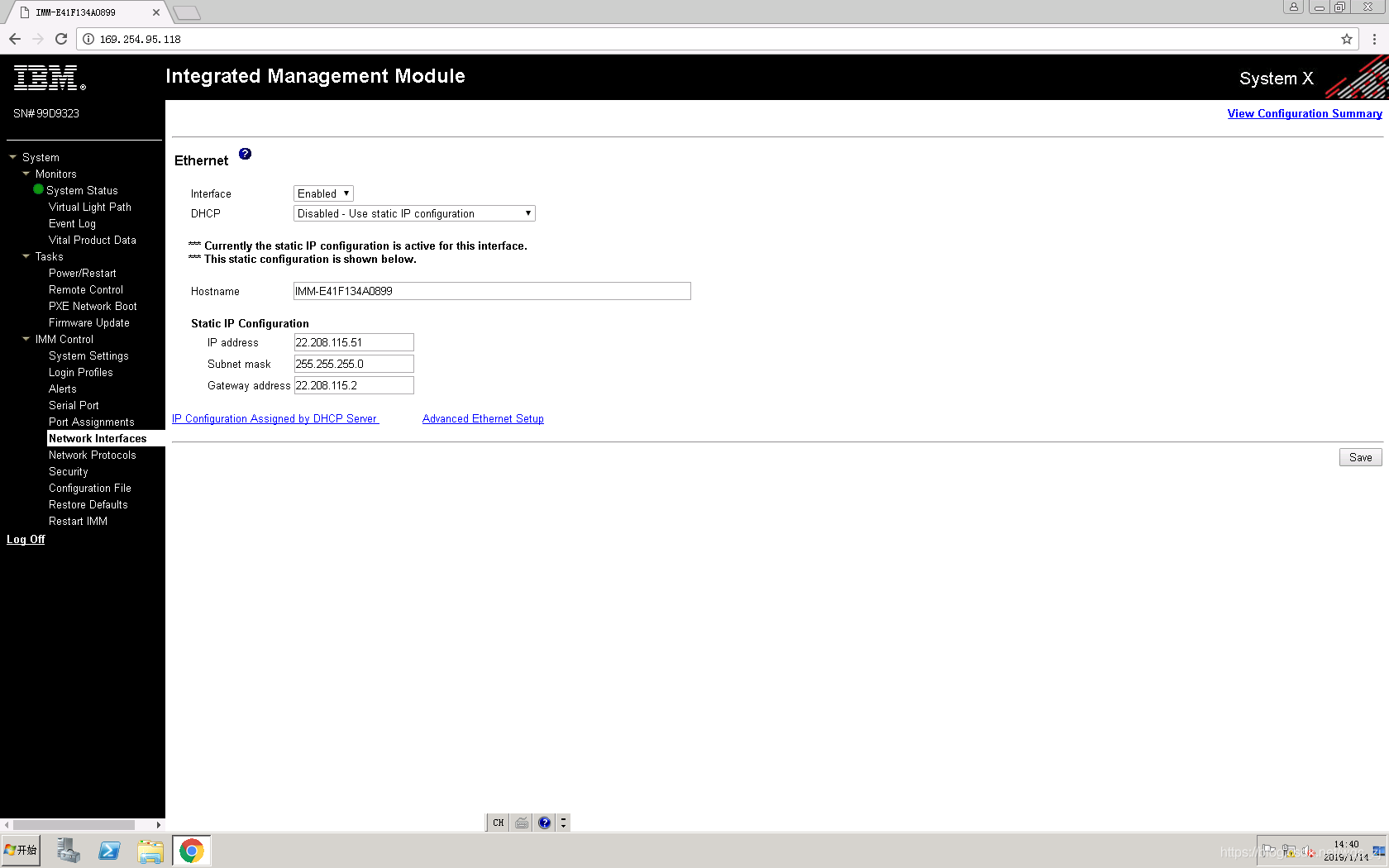

user name 为USERID ，密码PASSW0（零）RD ，登录后查看网络信息如下：
因在UEFI（BIOS）配置以上信息。当然此地址可以修改。同业务网（网络连接2）不同IP地址。同网段即可。原理实际上是两个不同的网卡（ＭＡＣ）不同。原理上也可不同VLAN ,但需在UEFI中定义多VLAN，本案例未进行测试。

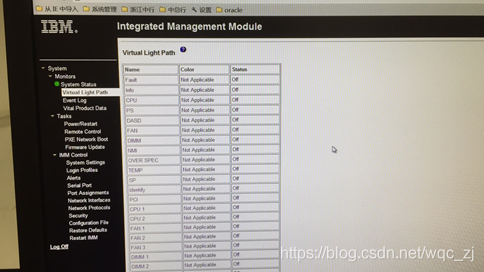

3、当然进一步验证，通过另一台PC机（IP为22.208.119.119.），前提条件网络调通同22.208.115.51.也可管理115.51的IMM了。通过IMM查看服务器的Virtual light path的状态了。 如下图：
比较肯爹，IMM是要购买授权的，不然登录WEB时，提示时basic版本，要导入standerd授权，操蛋！
