使用H3C VPP时，如何配置实现两个相同网段私网的互访？

hqy hqy 发表于2023-01-09 09:30:22 浏览396 评论0

抢沙发发表评论

https://cdn.modb.pro/db/538452

很久之前，我们介绍过一个案例（仅操作一台设备，如何实现本地访问另一个相同网段的私网？），在两个站点使用相同的私网地址，并且通过模拟SD-WAN进行打通，然后通过调整两台设备的组合配置，来实现两个站点的互访。

上个实验中，我们使用的是H3C的路由器设备进行测试的，那如果要降低成本，使用VPP进行组网，该如何配置解决呢？

组网需求

1、某公司有两个办公点，内网网段地址均为10.1.1.0/24，现在通过基于VPP的SD-WAN方案将两个办公点内网打通；同时，因为有生产业务，不能改变主机的IP地址。

2、该公司拥有组网图中所有地址段的所有地址的使用权。

3、需要实现，PCA能够访问PCB。

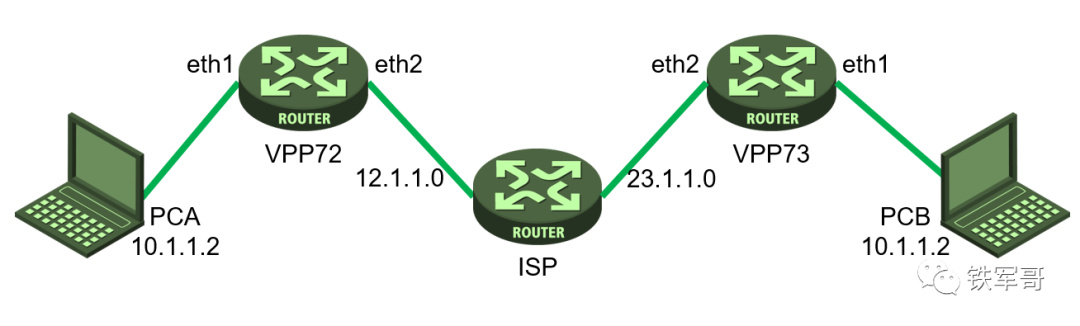

组网图

局域网通过NAT访问另一个地址重叠的局域网（IP访问）

实验环境

VMWare ESXi 6.7.0（ProLiant DL360 Gen9，48核心，128 GB内存）

H3C VSR1000（Version 7.1.064, Release 0621P18，4核心，4 GB内存）

CentOS Linux 7.9.2009（测试用虚拟机，8核心，16 GB内存）

配置思路

对于IPsec VPN的配置，相关的介绍已经有几十篇了（IPsec VPN文章及知识点汇总【墙裂建议收藏】）。IPsec仅仅是一种安全封装，底层仍然是IP的隧道接口，所以我们无需考虑中间ISP设备的配置，先建立起VPP72和VPP73之间的IPsec隧道，再新建一个网段配置NAT即可。

配置IPsec VPN隧道

首先参考文章（VPP配置指南：穿越NAT的IPsec VPN配置及性能测试），配置好VPP72和VPP73之间的IPsec隧道。

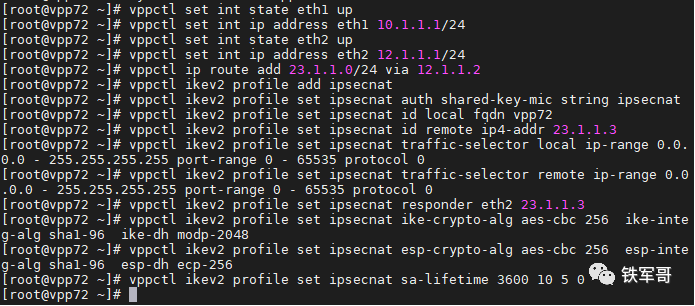

VPP72
    vppctl set int state eth1 up
    vppctl set int ip address eth1 10.1.1.1/24
    vppctl set int state eth2 up
    vppctl set int ip address eth2 12.1.1.1/24
    vppctl ip route add 23.1.1.0/24 via 12.1.1.2
    vppctl ikev2 profile add ipsecnat
    vppctl ikev2 profile set ipsecnat auth shared-key-mic string ipsecnat
    vppctl ikev2 profile set ipsecnat id local fqdn vpp72
    vppctl ikev2 profile set ipsecnat id remote ip4-addr 23.1.1.3
    vppctl ikev2 profile set ipsecnat traffic-selector local ip-range 0.0.0.0 - 255.255.255.255 port-range 0 - 65535 protocol 0
    vppctl ikev2 profile set ipsecnat traffic-selector remote ip-range 0.0.0.0 - 255.255.255.255 port-range 0 - 65535 protocol 0
    vppctl ikev2 profile set ipsecnat responder eth2 23.1.1.3
    vppctl ikev2 profile set ipsecnat ike-crypto-alg aes-cbc 256  ike-integ-alg sha1-96  ike-dh modp-2048
    vppctl ikev2 profile set ipsecnat esp-crypto-alg aes-cbc 256  esp-integ-alg sha1-96  esp-dh ecp-256
    vppctl ikev2 profile set ipsecnat sa-lifetime 3600 10 5 0

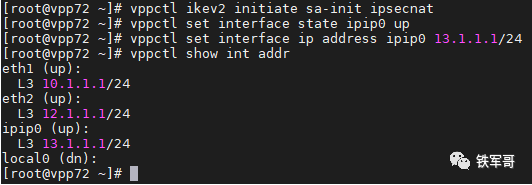

      vppctl ikev2 initiate sa-init ipsecnat
      vppctl set interface state ipip0 up
      vppctl set interface ip address ipip0 13.1.1.1/24

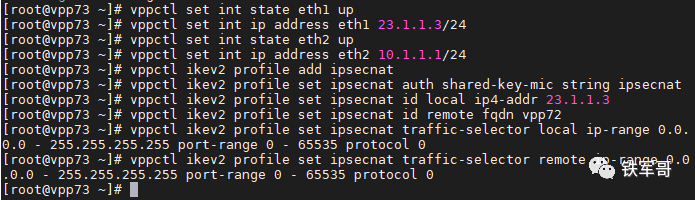

      VPP73   //原作者这里可能写错IP了，2个接口ETH1和ETH2的IP写反了。
        vppctl set int state eth1 up
        vppctl set int ip address eth1 23.1.1.3/24
        vppctl set int state eth2 up
        vppctl set int ip address eth2 10.1.1.1/24
        vppctl ikev2 profile add ipsecnat
        vppctl ikev2 profile set ipsecnat auth shared-key-mic string ipsecnat
        vppctl ikev2 profile set ipsecnat id local ip4-addr 23.1.1.3
        vppctl ikev2 profile set ipsecnat id remote fqdn vpp72
        vppctl ikev2 profile set ipsecnat traffic-selector local ip-range 0.0.0.0 - 255.255.255.255 port-range 0 - 65535 protocol 0
        vppctl ikev2 profile set ipsecnat traffic-selector remote ip-range 0.0.0.0 - 255.255.255.255 port-range 0 - 65535 protocol 0

          vppctl set interface state ipip0 up
          vppctl set interface ip address ipip0 13.1.1.3/24

          ISP
            #
            interface GigabitEthernet2/0
             ip address 12.1.1.2 255.255.255.0
            #
            interface GigabitEthernet3/0
             ip address 23.1.1.2 255.255.255.0
             nat outbound
            配置NAT映射

            我们现在已经建立起了VPP72到VPP73之间的IPsec隧道。我们想让PCA先访问到VPP73的IPsec接口，可以参考（VPP配置指南：NAT“三板斧”），配置如下命令：

              vppctl nat44 add address 13.1.1.102
              vppctl set interface nat44 out ipip0 output-feature

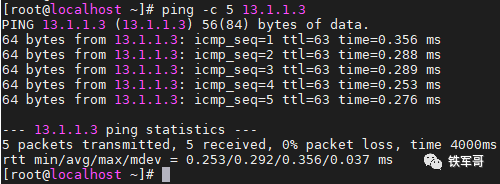

              我们可以看到，现在PCA已经可以通过IP地址13.1.1.102访问到VPP73的IPsec隧道接口地址了。

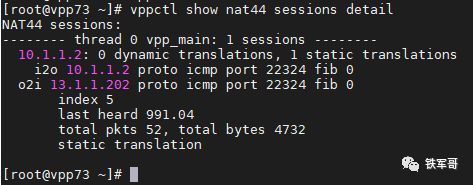

              然后我们尝试在VPP73上配置一个DNAT，将PCB（10.1.1.2）一对一映射到IP地址13.1.1.202。

                vppctl nat44 add static mapping local 10.1.1.2 external 13.1.1.202
                vppctl set interface nat44 in ipip0 out eth1 output-feature

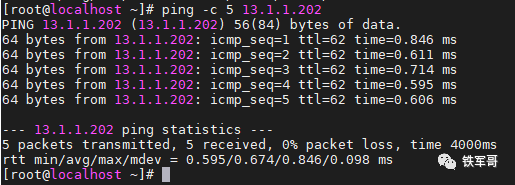

                此时，PCA已经可以访问到PCB映射后的地址13.1.1.202了。

                最后介绍一下PCA通过地址13.1.1.202来访问PCB的报文转换过程：

                1、从VPP72的eth1接口收到请求报文，源地址为10.1.1.2，目的地址为13.1.1.202；

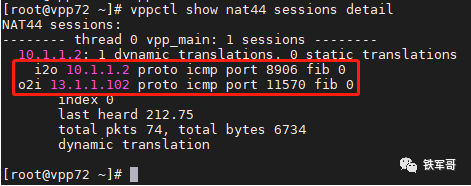

                2、在VPP72的ipip0接口上做SNAT转换，转换后的源地址为13.1.1.102，目的地址为13.1.1.202；

                3、报文到达VPP73，在ipip0接口上做DNAT转换，转换后的源地址为13.1.1.102，目的地址为10.1.1.2；

                4、报文到达PCB进行处理，处理完成后返回VPP73；

                5、VPP73从接口eth1接收到响应报文，源地址为10.1.1.2，目的地址为13.1.1.102，匹配接口ipip0的NAT会话，做NAT转换，转换后的源地址为13.1.1.202，目的地址13.1.1.102，将报文转发到接口ipip0；

                7、VPP72从接口ipip0接收到响应报文，匹配接口ipip0的NAT会话，做NAT转换，转换后的源地址为13.1.1.202，目的地址10.1.1.2，并发出报文；

                8、PCA收到PCB的响应报文，转发结束。
