华为eNSP实验-FTP、HTTP、DNS实验

hqy hqy 发表于2023-01-06 10:38:19 浏览481 评论0

抢沙发发表评论

本章知识点

配置域名服务器

使用http

使用ftp

了解数据抓包

重温DNS、TCP三次握手、四次挥手的简要数据包

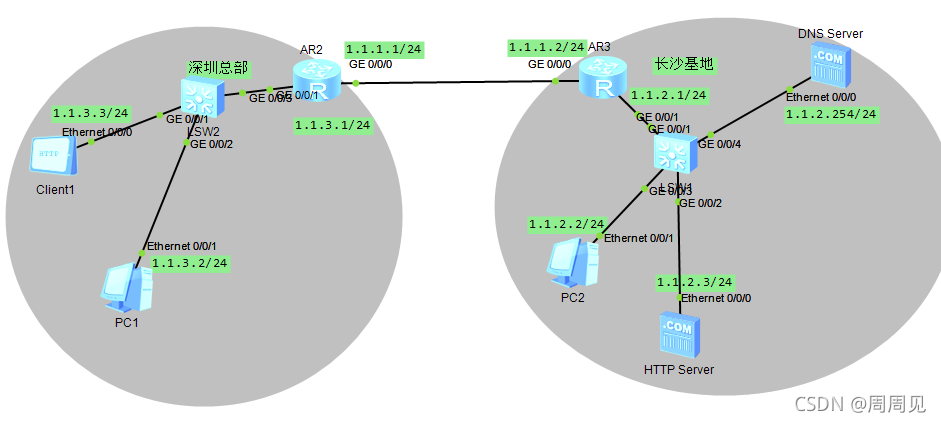

总体拓扑

Client1 用于作为HTTP、FTP的客户端

HTTP Server用于作为HTTP和FTP服务器

DNS Server用于作为DNS服务器

AR1220只有两个GE口，Eth口低版本不支持从二层转三层（故需要套个交换机使用）

60a3a17dd3b60d427340a645341b0e3b_watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5ZGo5ZGo6KeB,size_20,color_FFFFFF,t_70,g_se,x_16.png

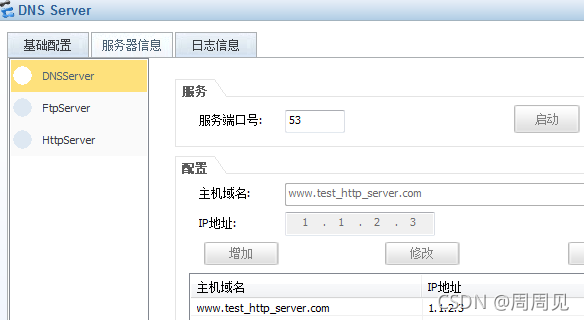

1、配置域名服务器

DNS server(1.1.2.254/24)

1c8ffbc8c61df7e10cb8235fcee3b30b_watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5ZGo5ZGo6KeB,size_20,color_FFFFFF,t_70,g_se,x_16.png


PC1测试PING域名

域名解析成功，说明域名服务器和域名对应的IP都对的。


9feb5e772c4b2de0e0ce2e99cfb1d387_watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5ZGo5ZGo6KeB,size_20,color_FFFFFF,t_70,g_se,x_16.png


4、数据抓包功能

抓取数据包

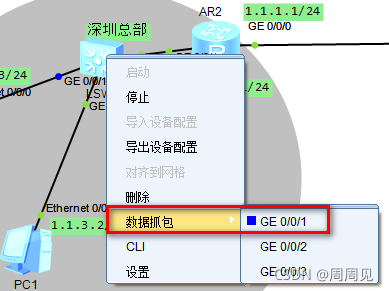

右键抓包（client和server的接口无法直接抓包，就往上一层接口抓包即可）

5123c86b4579d004a3591208a82e4f13_watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5ZGo5ZGo6KeB,size_15,color_FFFFFF,t_70,g_se,x_16.png


点击抓包后，会出现一个wireshark框（注意不要抓太多，及时暂停，不能非常消耗性能。此处停止后再抓包，只能关掉wireshark重新开始抓）


Client1 执行http访问操作

同上


查看报文

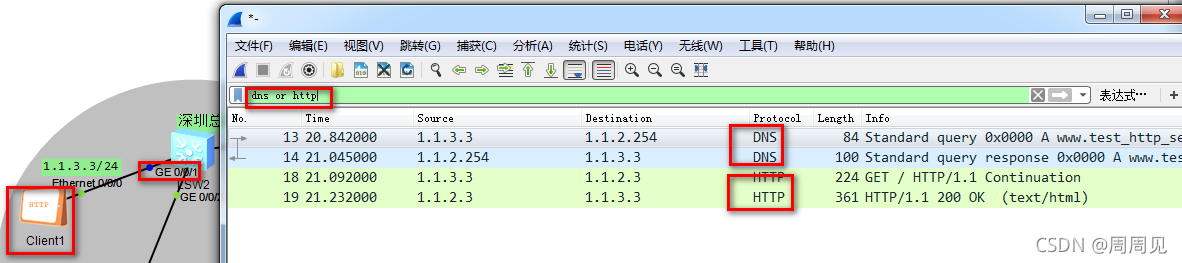

对报文进行过滤 dns or http

报文如下：

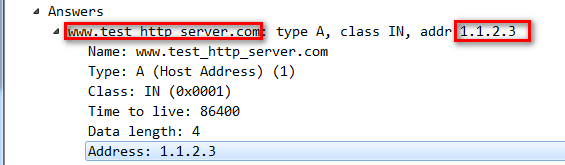

DNS回复报文

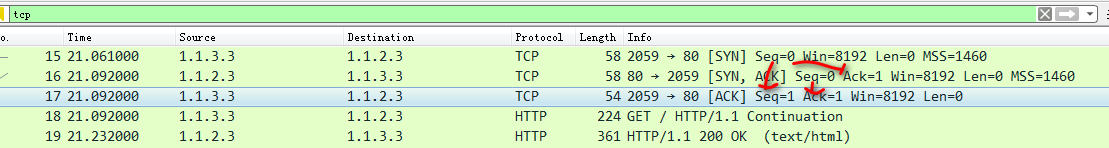

TCP三次握手

1、客户端发 SYN标志请求新连接

2、服务端发 新SYN 和 确认客户端SYN的ACK

3、客户端发 确认服务端SYN的ACK


TCP四次挥手

忽略第一个FIN包的其余ACK


由于TCP是双向数据流，所以传完的任意一边要主动发起关闭。挥两轮。

第一轮

22、23包 客户端（1.1.3.3）主动FIN关闭 3.3 > 2.3方向的数据传输

每次ACK确认+1

第二轮

24、25包 服务端（1.1.2.3）被动FIN关闭 2.3 > 3.3方向的数据传输

每次ACK确认+1
