华为防火墙配置SSL+自签CA证书挑战登录

HW USG部署SSL+CA证书登录

前言

了解证书

自签证书

服务器配置

客户端配置

客户端登录

前言

关于证书，涉及作者的知识盲区，本人仅根据自己的理解编写，仅供参考！

了解证书

公钥CA：理解为母体，公开信息，唯一

公钥RSA：理解为母体的密码

私钥CA：理解为包含公钥信息+个人用户名的子证书

私钥RSA：理解为私钥的密码，可以与公钥共用一个密码

证书导出密码：文件的解压密码（文件=私钥CA+私钥RSA）

在华为USG的作用：

公钥CA：服务器证书，验证客户端证书是否通过公钥签发

私钥CA：客户端证书，用于识别用户名

证书导出密码：客户端导入时解压密码

自签证书

下载XCA证书生成工具，由于本人测试时花费了不少时间，所以直接上传了，解压密码：huawei

https://download.csdn.net/download/qq948718360/19469672

1、安装软件后打开，先创建公钥CA，在创建私钥CA

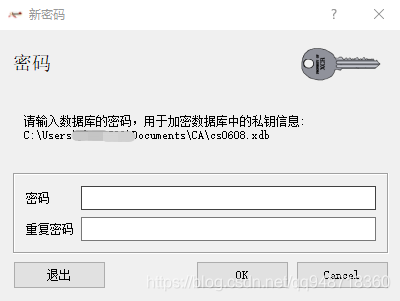

2、打开>新建数据库>输入数据库密码

e0ff0594ce389aed4f0d44c40c53b45e_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

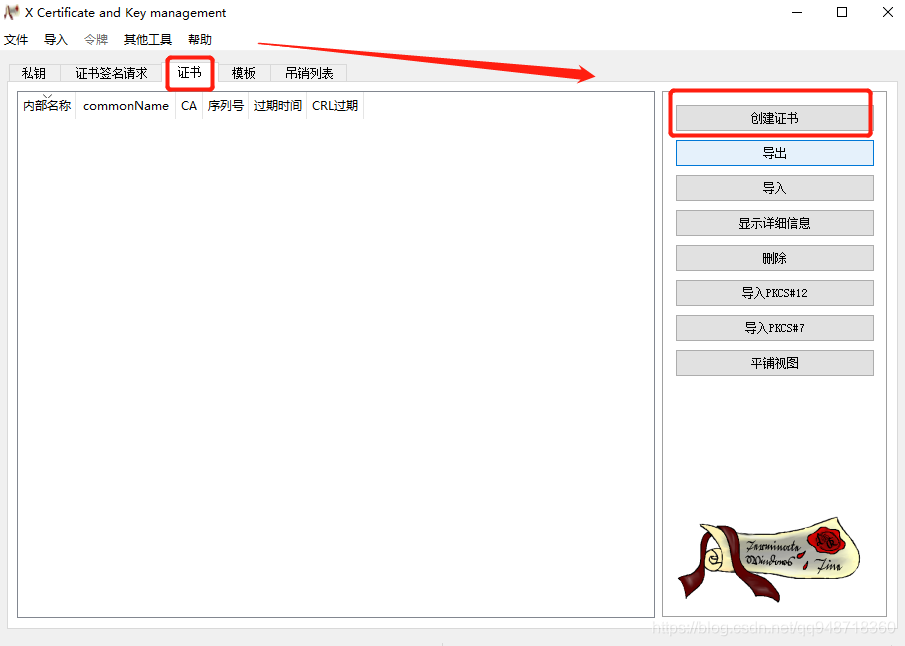

3、证书>创建证书

6b69354f80f0617af95c40ba64b91dfc_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

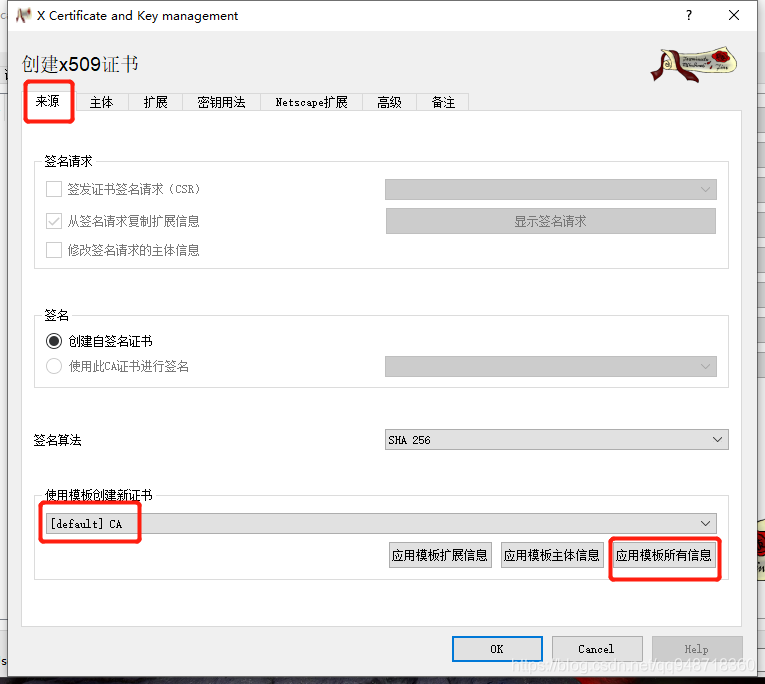

4、来源>使用模板CA>应用模板信息创建

aa00611f70d684dcab1e6222f60b606e_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

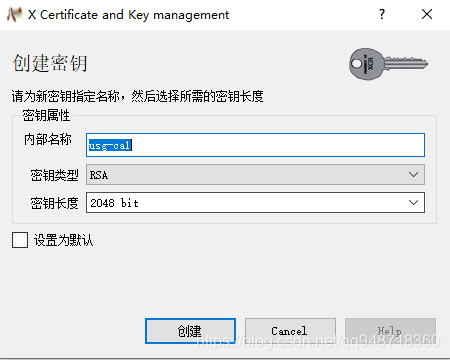

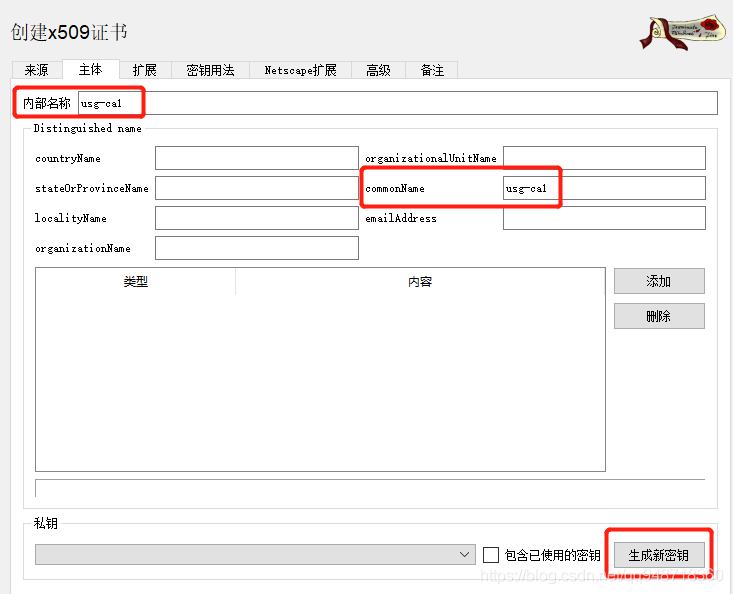

5、主题内部名称和commonName输入同样的内容，示例：usg-ca1，其它可根据需求填写。完成后点下发生成新秘钥

964dfca2bc727a7de274f6b0137910da_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

6、默认配置即可，点创建

612e4b56050d7bb14a8c4501fe6b636c_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

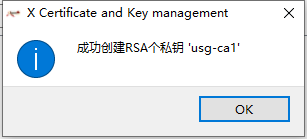

7、完成后弹出窗口，点 OK

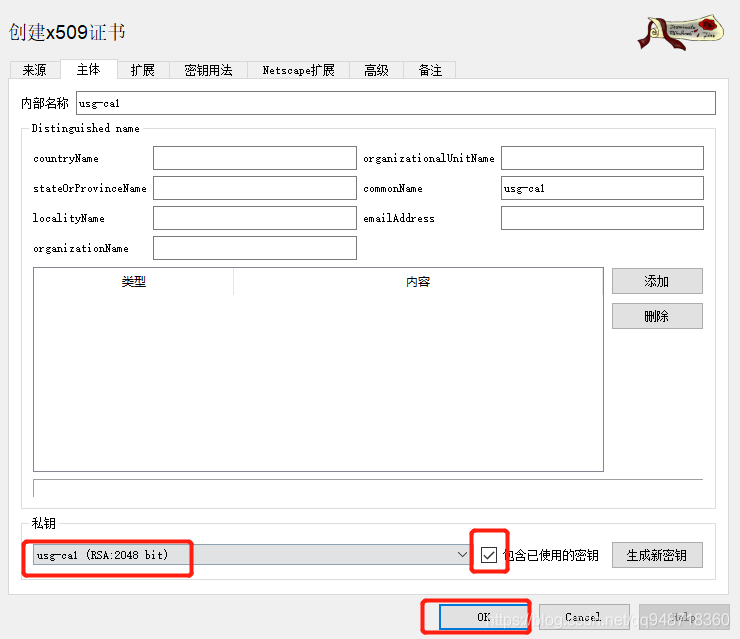

8、勾选包含已使用的密钥，选择刚才创建的私钥，点OK

89b46034887397dee09c36e956846281_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

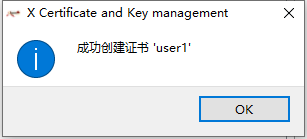

9、提示证书创建成功

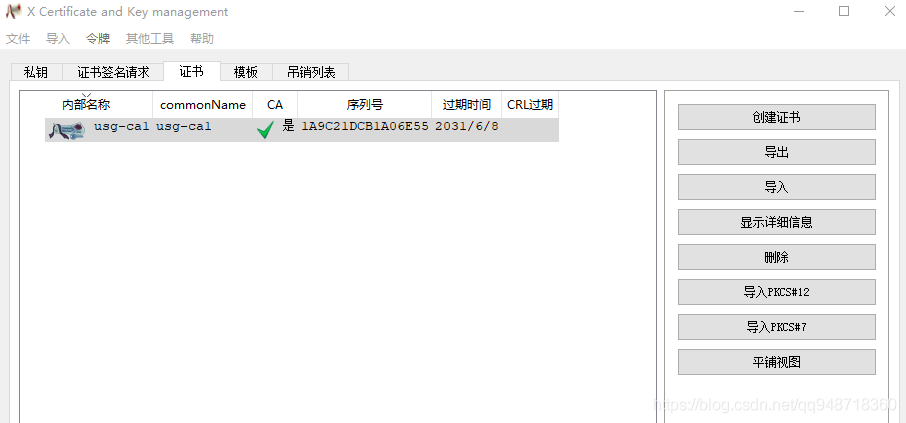

10、证书列表已经生成，时间可调节，各位自行研究设置

3d1a8b16e3372e0901b5dae27c82746b_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

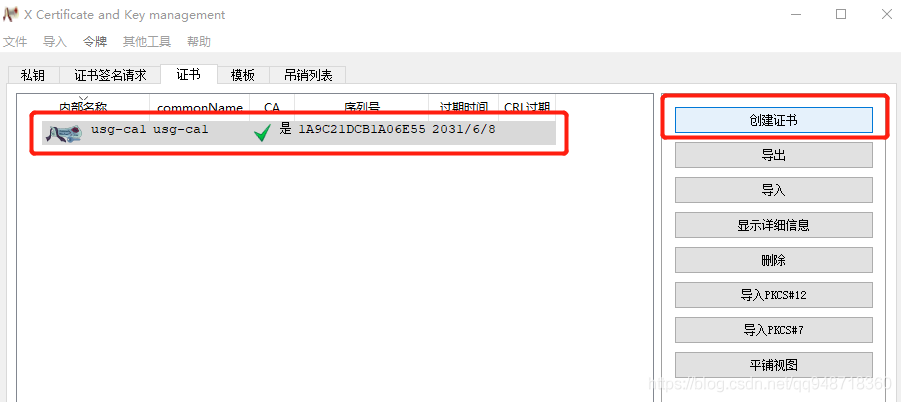

11、创建客户端私钥：先单击证书，然后选择创建证书

b636dc63cd1b4412be058e689777d754_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

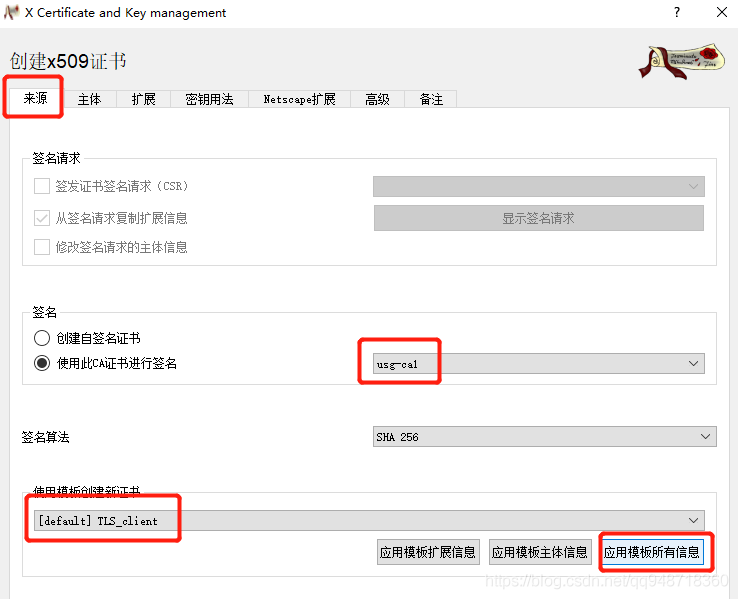

12、签名处选择CA证书，模板使用 TLS_client，应用模板所有信息

60a656555a3cecda106cdf269f47d4df_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

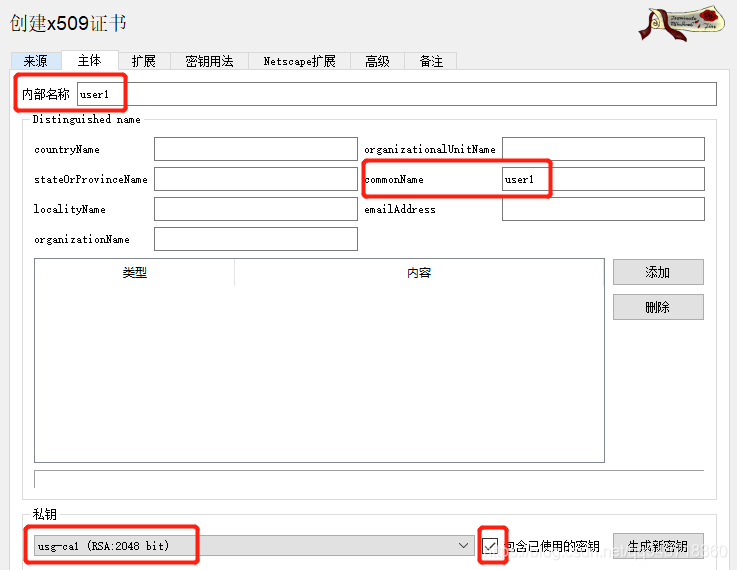

13、主体输入用户信息，勾选私钥，点OK

e39eb461b111169d248244656f19e2a2_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

14、生成证书，点OK

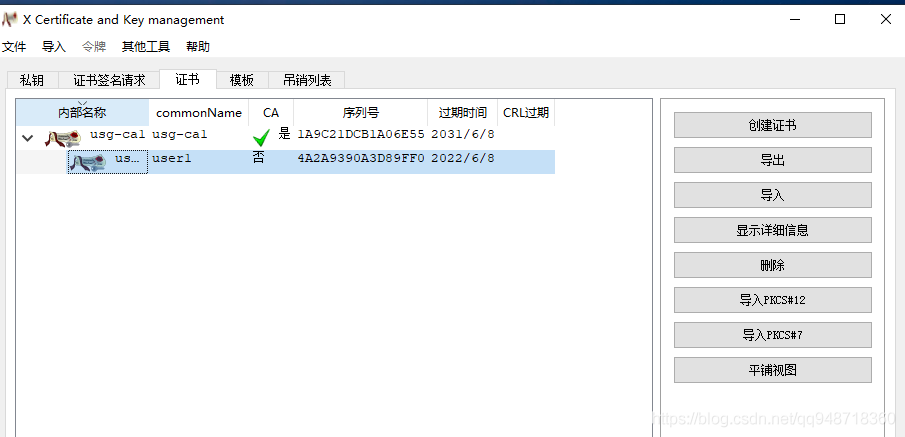

15、此时已经生成了用户证书。

5ad705c120416c1c27c63674040a5331_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

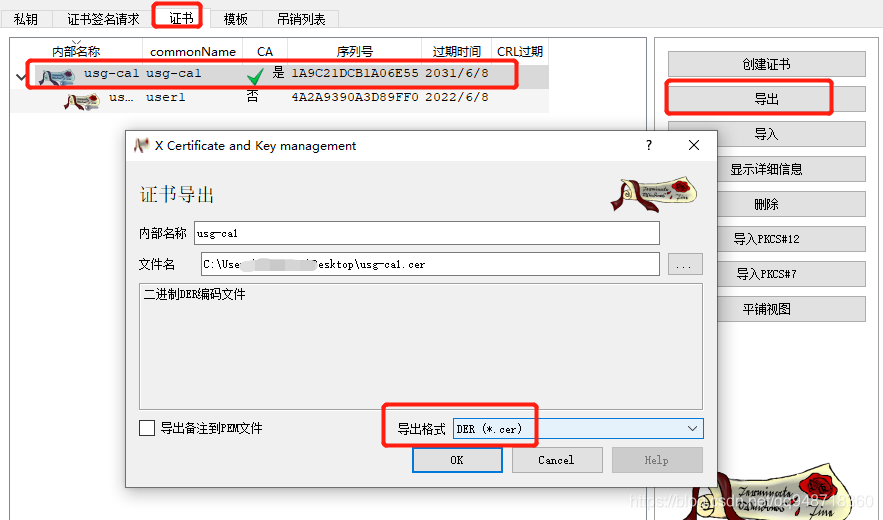

16、导出CA证书为cer格式：单选证书，导出，选择*.cer

0f0903a9f423759231f48909dd14b391_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

17、完成后桌面确认

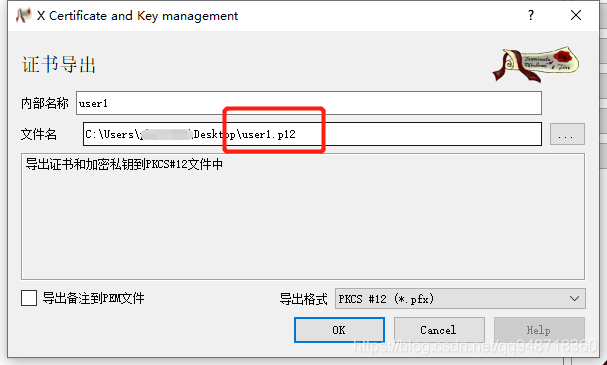

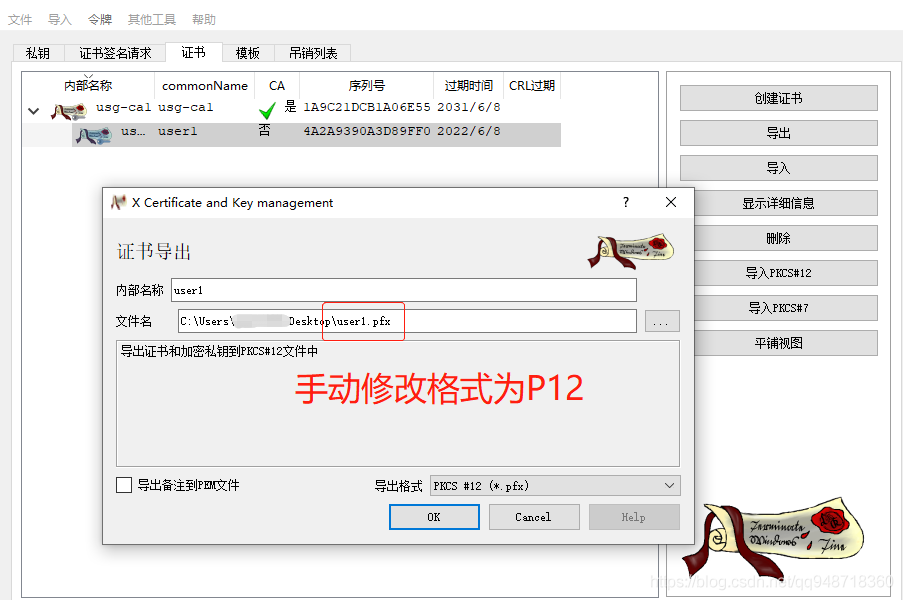

18、导出用户证书：单选用户证书>导出>选择导出格式 PKCS #12(*.pfx)，注意要把格式改为P12

c50b08a8853f14c9213788151be07529_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

19、修改后缀名，OK

ae5e3b29dba262fb04a2874f6d998680_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

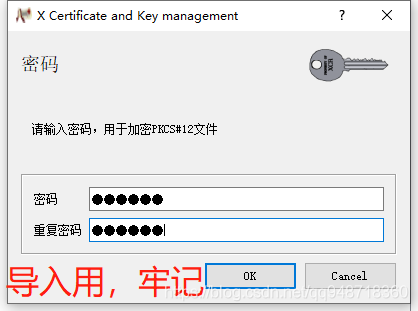

20、输入导出密码，此密码导入证书时候用，牢记

2abc42ae67923877700f880a7f98d4a2_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

21、完成后桌面确认

服务器配置

找一下测试机器，搭建服务器进行外网测试

USG6507 V500R005C20SPC500

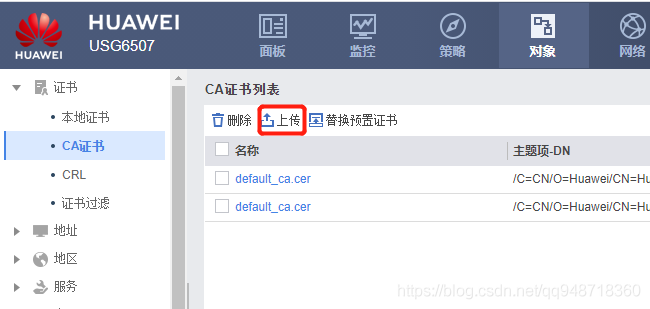

1、上传公钥CA到设备

66f8aef03c3e950ecf5af4191437c384_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

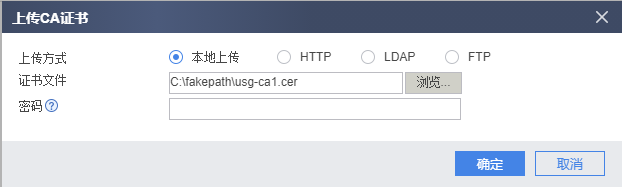

2、本地上传，选择usg-ca1.cer，公钥无密码，点确定

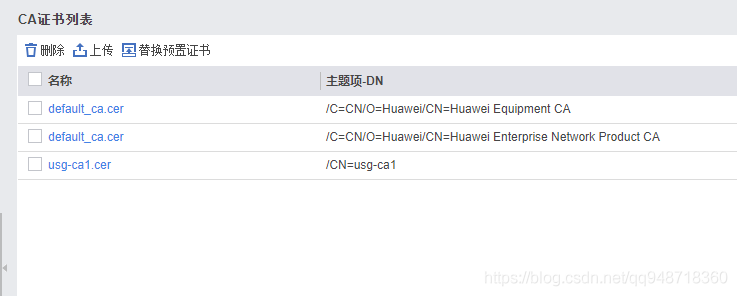

3、完成后列表多出一个证书

4c3959a363424913e8e64642d5f42745_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

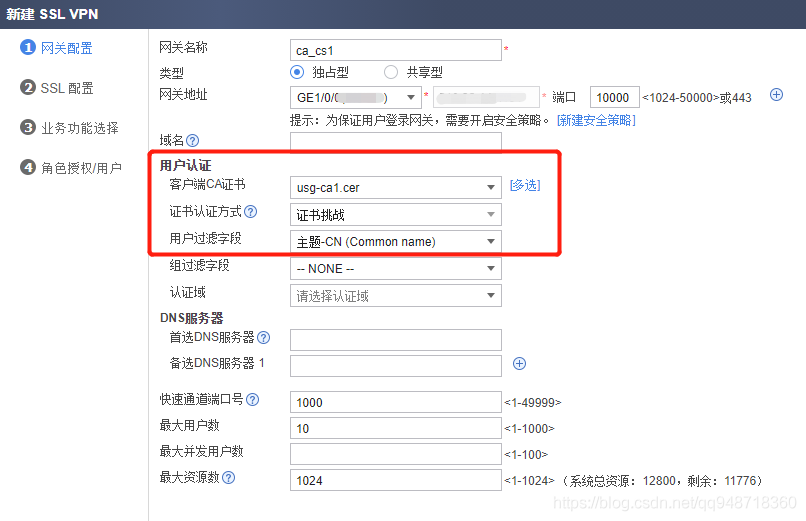

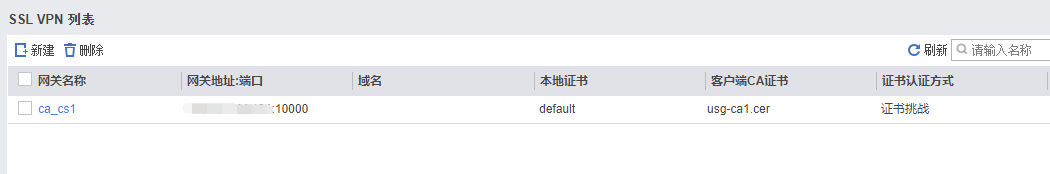

4、开始创建SSL网关。客户端CA证书选择刚才的证书，认证方式选择证书挑战，用户过滤字段选择：主体-CN。其它默认即可，本人示例端口10000

5f9e5c20c1e6f3fea7baacc2c6e42fc7_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

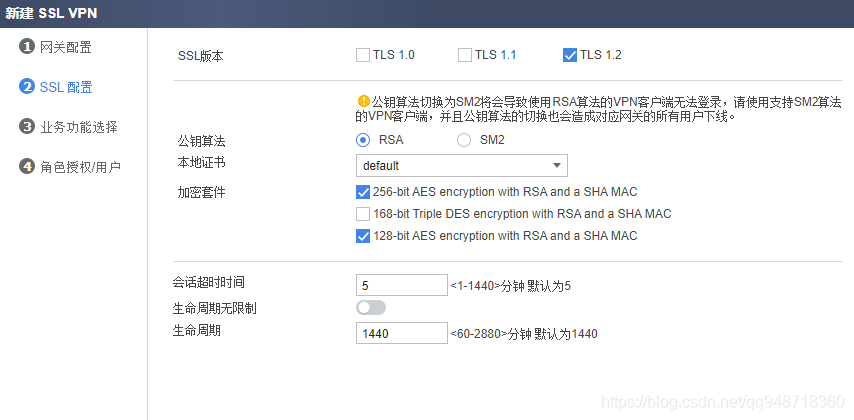

5、SSL配置，默认

c708dba4cb1120ddc59651963f593ebd_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

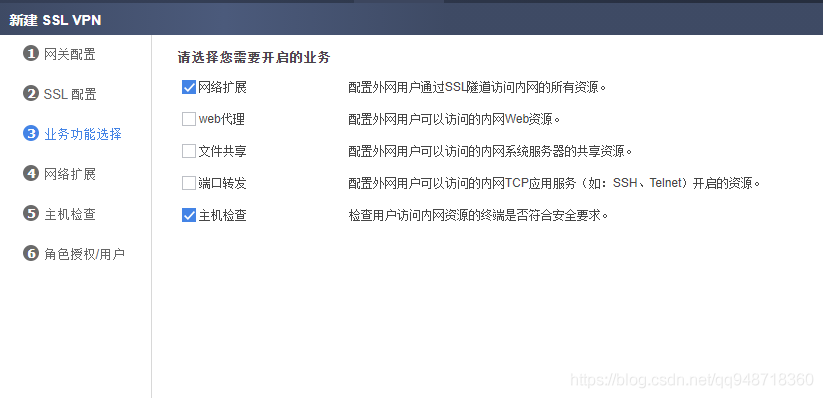

6、根据需要选择功能

5512e3bc1d7ff3b3b698b004ccfc611f_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

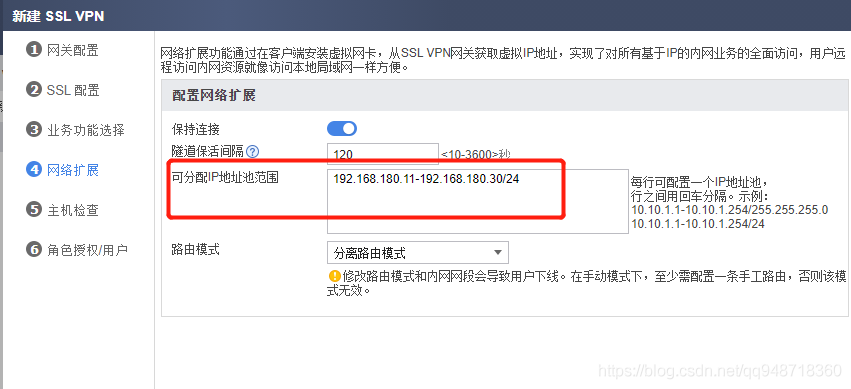

7、可分配IP地址范围是客户端，示例：192.168.180.11-192.168.180.30/24，此IP要写策略，否则无法接入内网。

注意：路由模式此版本用户权限处可以单独控制，所以此次默认即可。旧版本只能在此选择用户扩展。优先级：组权限大于系统默认权限

7f7a7f269314dcec2b53b72015a53fd1_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

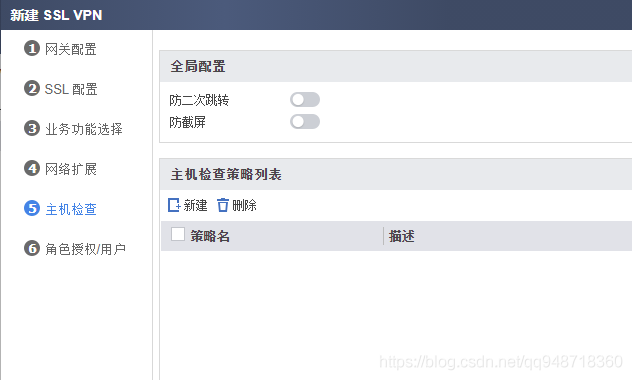

8、主机检查：可选择检查进程，防火墙，端口等，后面有机会单独介绍

d8273d14b28da9bdc19677c9b73ba781_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

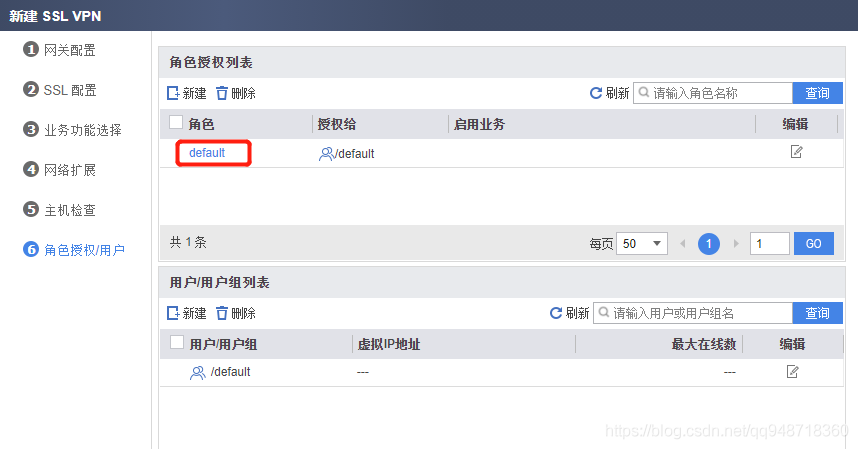

9、角色授权/用户，先授予默认角色权限，或者单独创建也可以。

4c099c560c6a9e5b46f3208159a3a1df_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

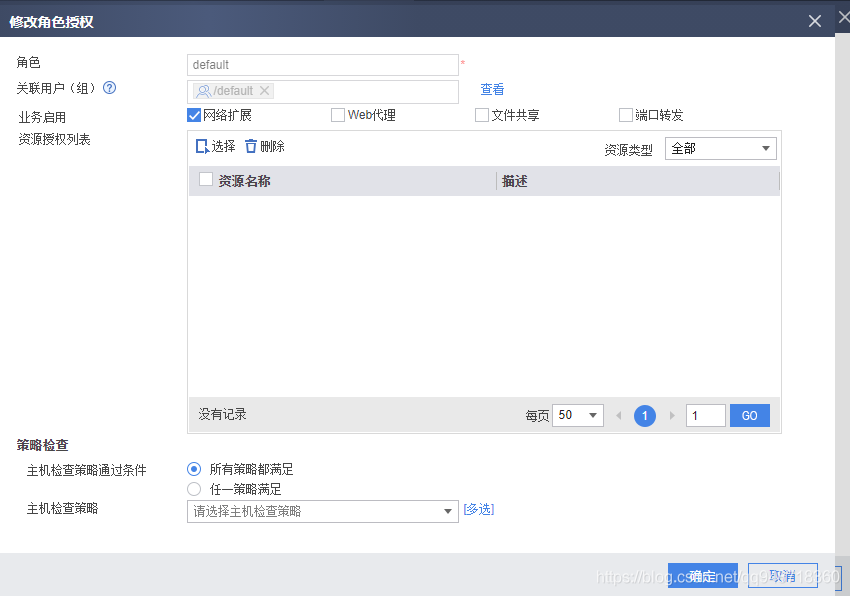

10、授予网络拓展权限

d34d4f049e8aba27074269911ac4c6db_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

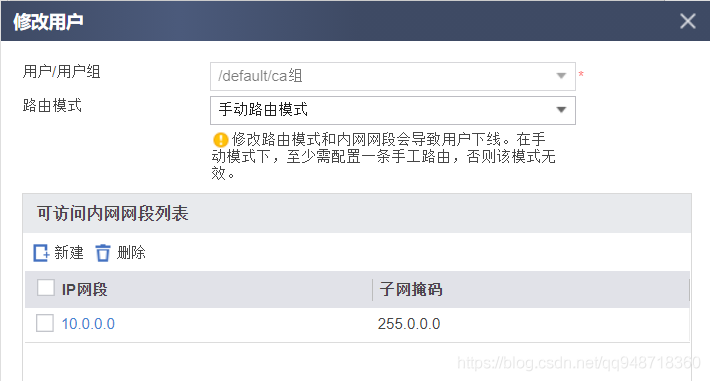

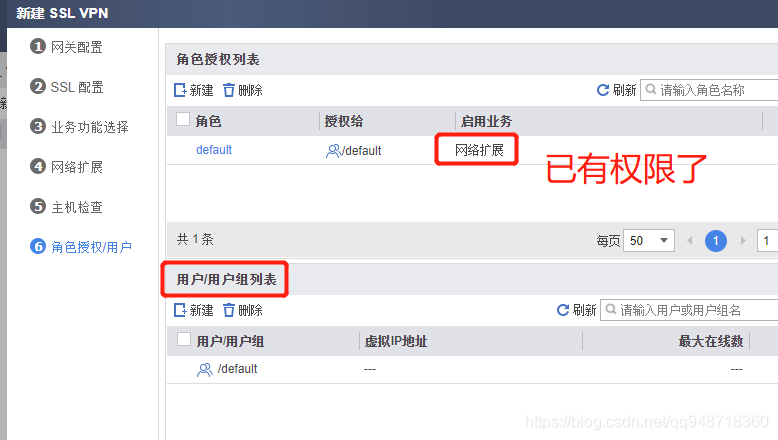

11、完后可以看到角色已经拥有权限了，用户/用户组列表创建用户组合用户。先新建用户组，授权网络扩展权限，用户关联进组即可。每个组权限都可以不同

2c5c8f9948632d616967bd7af9156028_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

注意：不同版本功能不一样，有的版本没有这个功能，需要在网络扩展处填写需要访问的内网

0ae276ab5842c0602821e6d147fdf07e_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

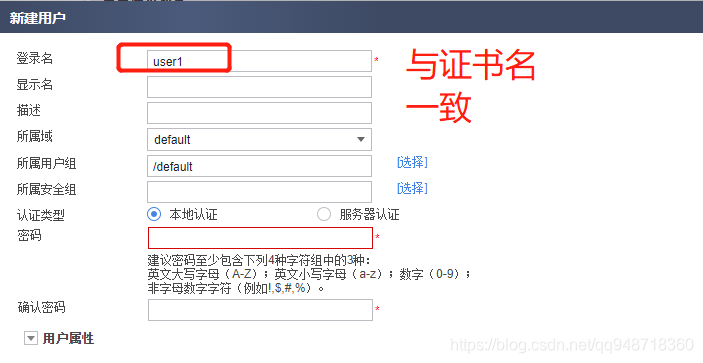

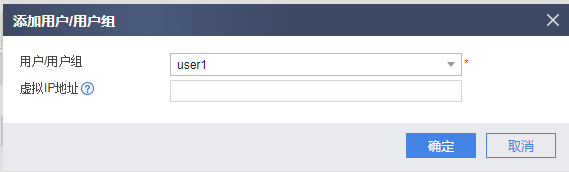

12、创建用户信息，注意：用户名需要与证书名一致。用户所属组注意关联，否则只有默认权限

0f98a1d8fbf7728fb7692a32595cbe22_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

13、完成后确定

14、完成，结束创建。

客户端配置

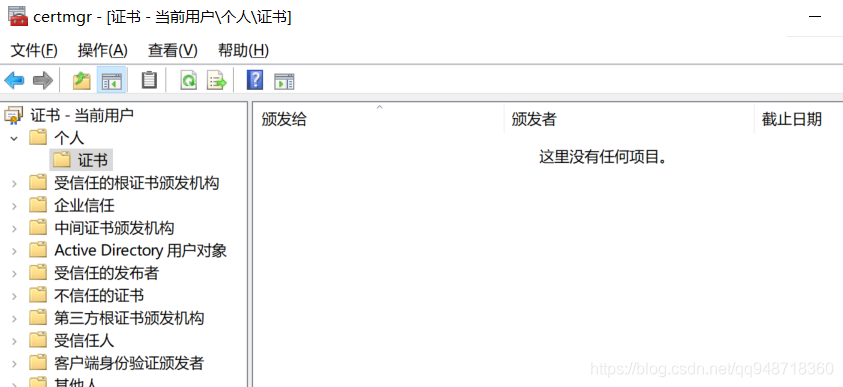

目前个人证书为空

f6654755b174964459c730788b6a6555_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

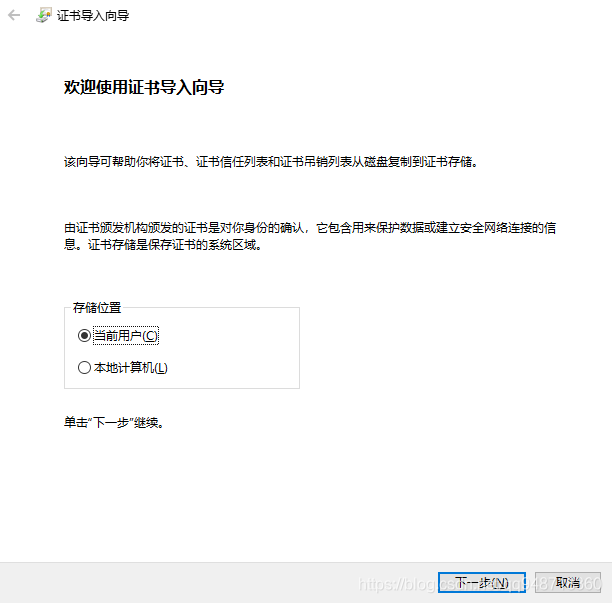

1、找到证书，双击即可安装

2、默认路径，切勿改动

d17cd17f9f9ac5214dcaf4855a0a2f5e_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

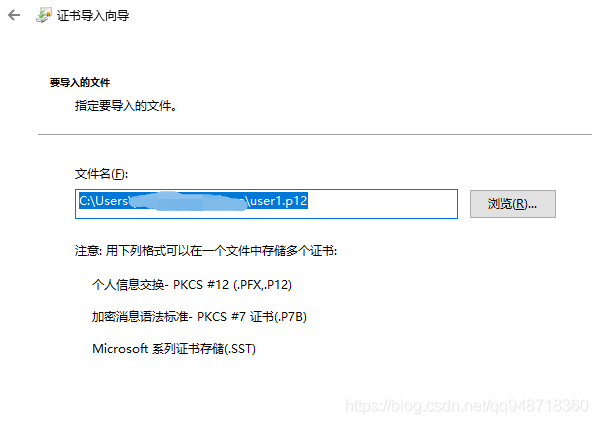

3、文件路径，默认

1363f50a5df886fa36c0e976792343ab_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

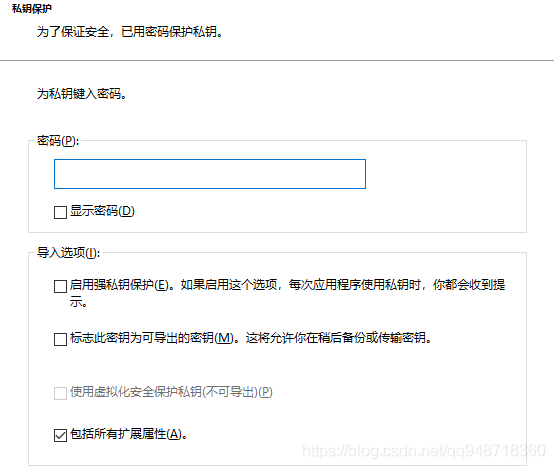

4、输入证书导出时设置的密码，其它默认

0ea8a7d7f4c911b8cb838a6cefcc5e3c_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

5、存储路径，默认，切勿改动

b6f3bd5fbd19ebb07783d2ceff607f12_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

6、完后，弹出成功

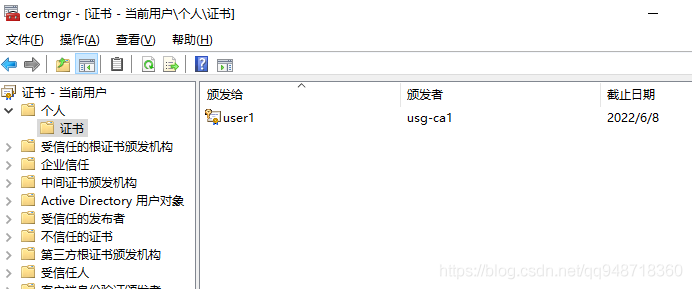

7、刷新个人证书列表

d566e90220d14e625f13420d09513780_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

客户端登录

网络扩展有两种方式：IE插件和浏览器，由于IE设置比较麻烦，本人以客户端为例

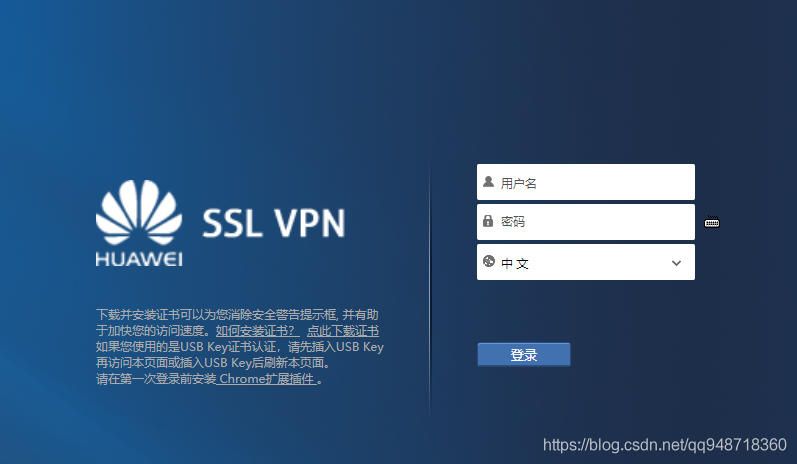

1、手机开个热点，切换网络，Edge浏览器输入SSL端口 https://公网IP:10000，如果浏览器显示不安全，高级，继续即可

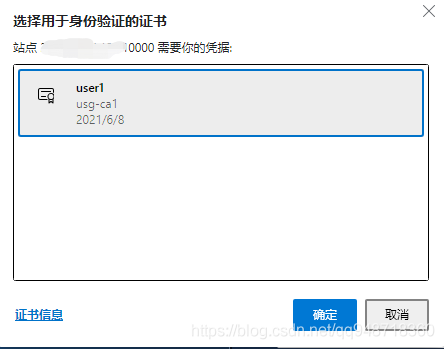

2、输入用户名和密码登录，弹出的证书选择个人证书。

ff7589128e6838eae84c2827b3eaa685_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

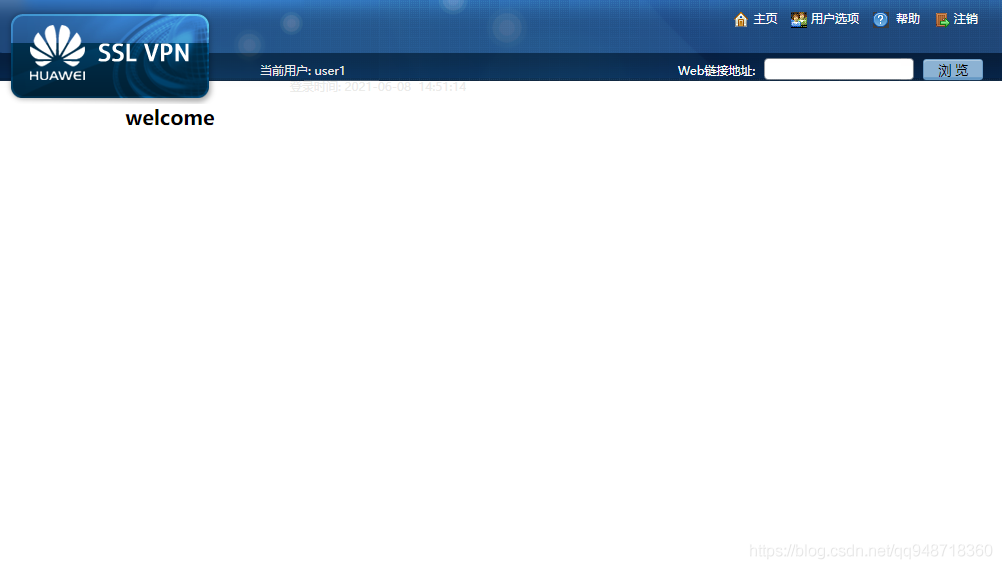

3、如果是IE浏览器，此处会弹出网络扩展按钮

f7a741d21f98f9a6907bd5b9758309b1_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

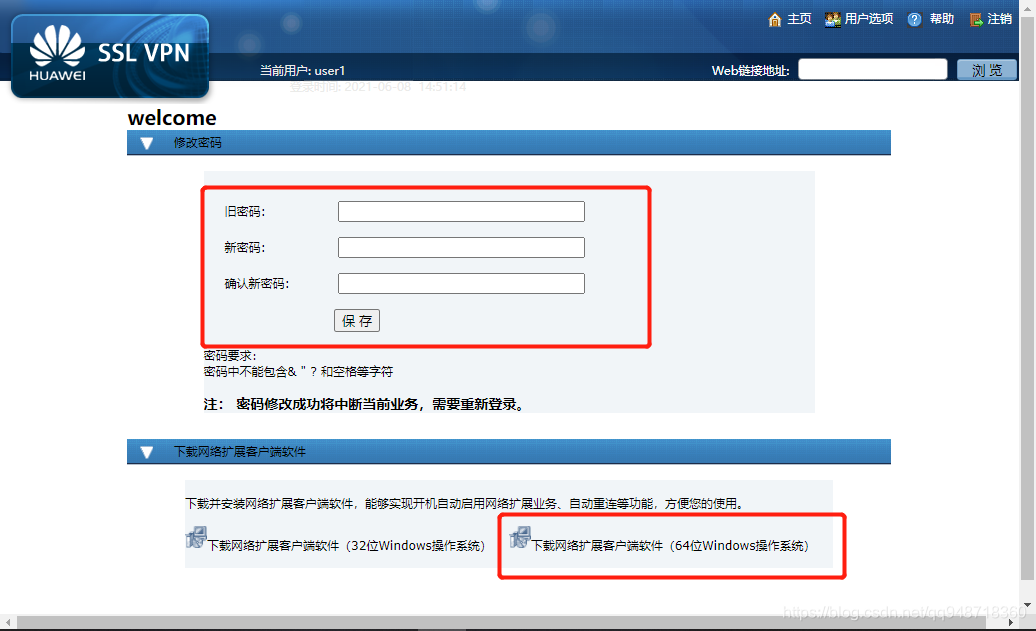

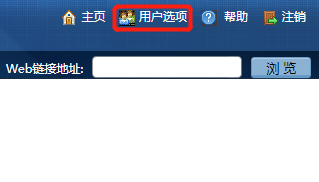

4、点击右上角用户选项

5、可以选择修改密码或者安装客户端

c0c7a3b943068476b9305cb9e2056f99_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

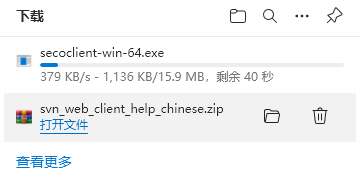

6、此处我们下载64位客户端

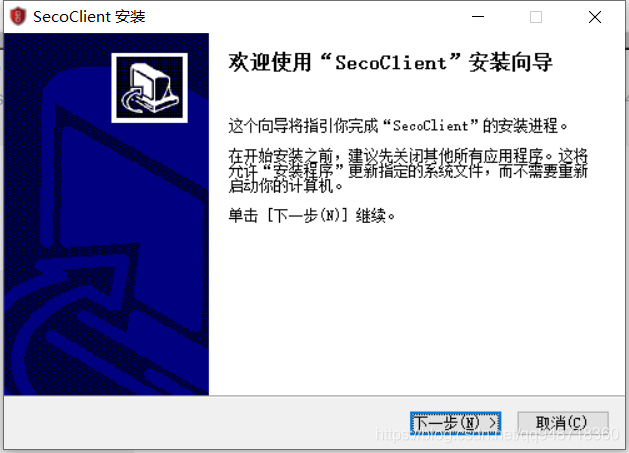

7、安装过程不在介绍，一路默认即可

1b7b56e176edd245c9d5c04a7dadc357_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

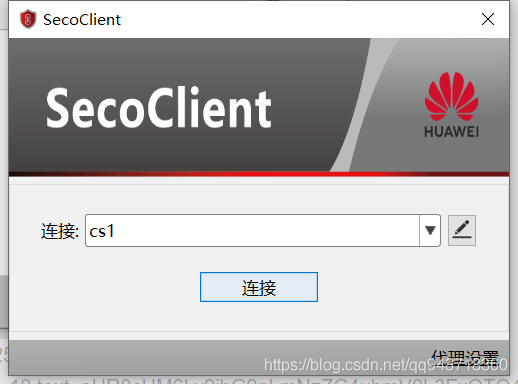

8、完成后双击打开

998834bd1b17fad2360e404c58683f26_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

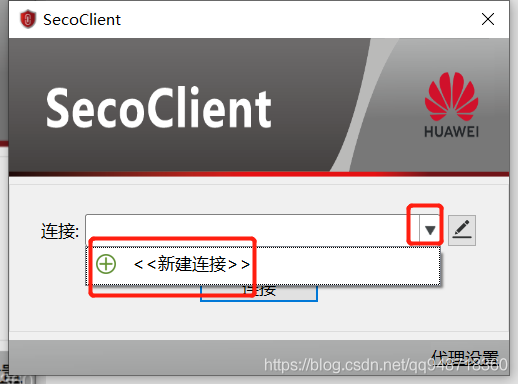

9、点下拉符号，新建连接

48a52f3940ca4cfa8790bec3b3969214_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

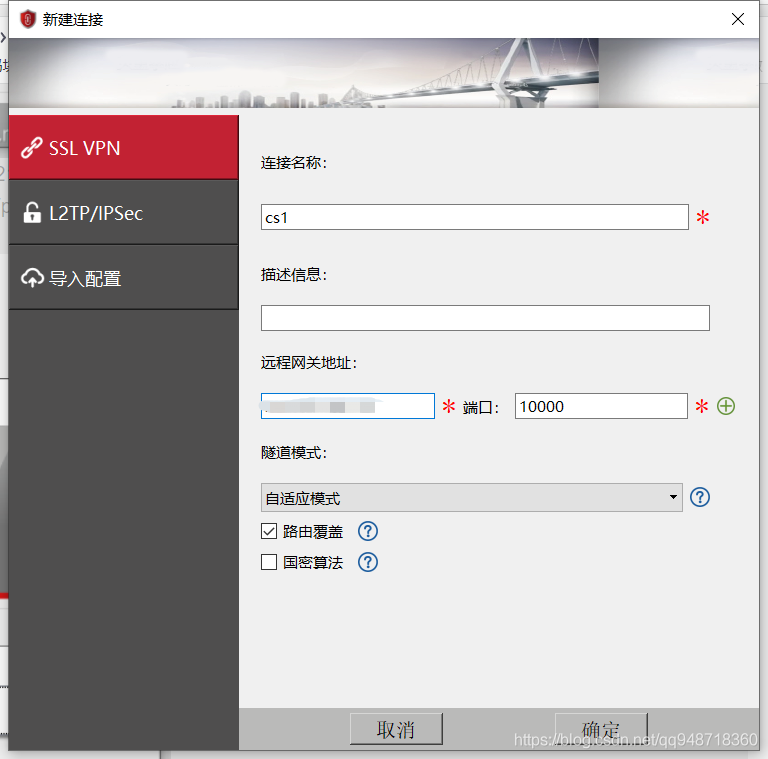

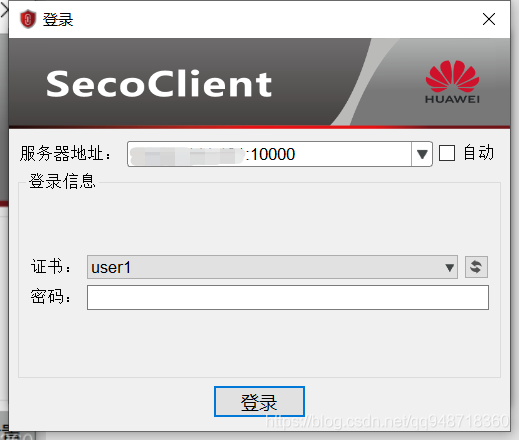

10、输入网关地址和端口，其它默认

93775150c0f60f89f4e85806b72afb03_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

11、完成后点连接

4c45181c39b99070fa03e833572c755f_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

12、输入密码，这个是账号的密码

b73bc67e4796650d9f283021ca430efd_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png

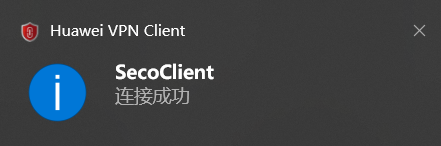

13、静待连接成功

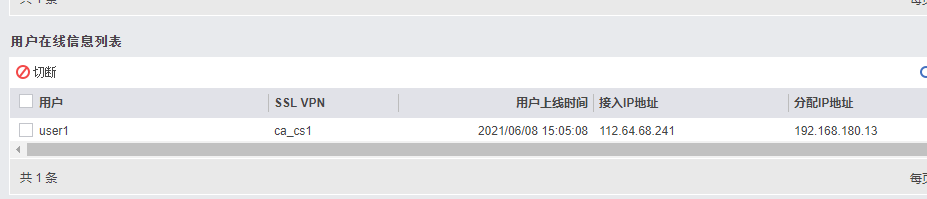

14、查看用户登录情况

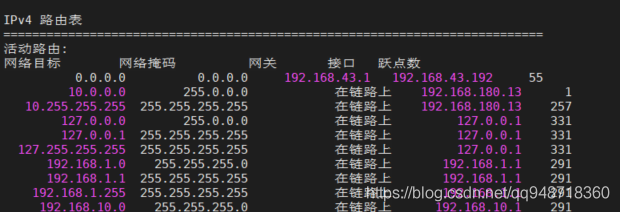

15、验证路由表是否生效

9edc868c964958fab7fc54742f55abb8_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxOTQ4NzE4MzYw,size_16,color_FFFFFF,t_70.png
