配置SSL VPN
SSL VPN通过SSL协议和代理功能，实现远程用户安全地访问内网资源。
Ø配置Web代理举例
Web代理支持外网用户通过USG访问内网的Web服务器资源，为用户提供基于HTTP方式的Web应用服务。
Ø配置网络扩展举例
网络扩展是指用户在本地PC上安装USG的网络扩展客户端后，生成一个虚拟网卡，用户通过该虚拟网卡与企业内网进行SSL数据通信。
Ø配置端口转发举例
端口转发业务是提供基于TCP的应用程序的安全接入，是一种非Web的应用方式。端口转发在应用级对用户访问进行控制，控制是否提供各种应用的服务，如：Telnet、远程桌面、FTP、Email等服务。

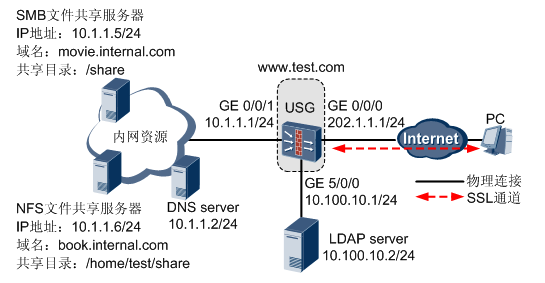

Ø配置文件共享举例
文件共享的主要功能是将不同系统的服务器(如支持SMB协议的Windows系统，支持NFS协议的Linux系统)的共享资源以网页的形式提供给用户访问。
配置Web代理举例
Web代理支持外网用户通过USG访问内网的Web服务器资源，为用户提供基于HTTP方式的Web应用服务。
组网需求
当USG接收到用户的HTTP请求时，USG作为Web代理从内网Web服务器上获取正确的Web资源返回给用户。
如图1所示，在USG创建一个名为test的虚拟网关，用户可通过此虚拟网关访问企业内网的Web资源。虚拟网关的IP地址为202.1.1.1/24。
具体业务需求如下：
Ø企业内部有众多Web应用，希望用户能在企业外部访问这些资源，例如Web邮件系统，外网用户可在登录虚拟网关后通过http://10.1.1.5或http://webmail.internal.com访问。
Ø企业内网的DNS地址为10.1.1.2/24，域名为internal.com。
Ø虚拟网关采用VPNDB的认证授权方式。用户abc的密码为123。
Ø只允许用户abc通过IP地址2.2.2.1/24访问虚拟网关。

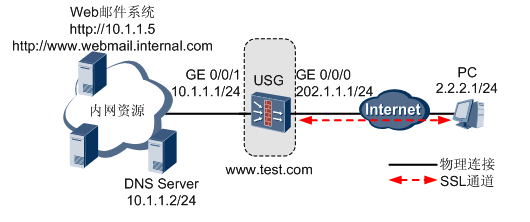

图1 配置Web代理组网图
配置思路
1
配置USG相关接口的IP地址，把接口加入相应的安全域，并配置域间包过滤规则。
2
创建虚拟网关，配置虚拟网关属性。
3
配置DNS服务器。
4
配置Web代理功能，使用户可访问内网Web资源。
5
配置认证授权方式为VPNDB。
6
配置添加VPNDB用户。
7
配置用户源IP型策略，只允许用户通过特定IP地址访问虚拟网关。
8
配置用户源IP策略默认行为为“限制”，限制其他用户访问内网资源。
操作步骤
1
配置USG的基本数据。
# 配置以太网接口GigabitEthernet 0/0/0的IP地址。
<USG> system-view
[USG] interface GigabitEthernet 0/0/0
[USG-GigabitEthernet0/0/0] ip address 202.1.1.1 24
[USG-GigabitEthernet0/0/0] quit
# 配置以太网接口GigabitEthernet 0/0/1的IP地址。
[USG] interface GigabitEthernet 0/0/1
[USG-GigabitEthernet0/0/1] ip address 10.1.1.1 24
[USG-GigabitEthernet0/0/1] quit
# 配置以太网接口GigabitEthernet 0/0/0加入Unrust域。
[USG] firewall zone untrust
[USG-zone-untrust] add interface GigabitEthernet 0/0/0
[USG-zone-untrust] quit
# 配置以太网接口GigabitEthernet 0/0/1加入Trust域。
[USG] firewall zone trust
[USG-zone-trust] add interface GigabitEthernet 0/0/1
USG-zone-trust] quit
# 配置USG缺省域间包过滤规则。
[USG] firewall packet-filter default permit interzone local trust
[USG] firewall packet-filter default permit interzone local untrust
2
创建虚拟网关test。
# 添加名称为test的虚拟网关，虚拟网关URL为www.test.com，虚拟网关IP地址为202.1.1.1/24，选择独占型。
[USG] v-gateway test 202.1.1.1 private www.test.com
[USG-test] quit
3
配置虚拟网关信息。
# 修改虚拟网关最大用户数。
[USG] v-gateway test max-user 100
# 修改虚拟网关最大并发用户数。
[USG] v-gateway test cur-max-user 3
# 修改虚拟网关最大资源数。
[USG] v-gateway test max-resource 1024
说明：
用户可根据需求修改虚拟网关信息。最大用户数、最大并发用户数、最大资源数默认值都为1。最大并发用户数最大取值与License有关。
4
配置DNS服务器。
5
[USG] v-gateway test
6
[USG-test] basic
7
[USG-test-basic] dns-server 10.1.1.2
8
[USG-test-basic] dns-domain internal.com
[USG-test-basic] quit
说明：
虚拟网关的域名解析需要在外网的DNS服务器上设置，这里配置的DNS服务器实现内网资源的域名解析。
9
配置Web代理基本功能。
# 开启Web代理功能和Web链接功能。
[USG-test-service] web-proxy enable
[USG-test-service] web-proxy web-link enable
[USG-test-service] quit
[USG-test] quit
# 配置Web链接资源。Web邮件系统的IP 地址为http://10.1.1.5，域名为http://webmail.internal.com。
[USG-test] service
[USG-test-service] web-proxy link-resource webmail http://webmail.internal.com show-link Mail server
10
配置认证授权方式为VPNDB。
# 配置认证方式为VPNDB。
[USG] aaa
[USG-aaa] authentication-scheme test.scm
[USG-aaa-authen-test.scm] authentication-mode vpndb
[USG-aaa-authen-test.scm] quit
# 配置授权方式为VPNDB。
[USG-aaa] authorization-scheme test.scm
[USG-aaa-author-test.scm] authorization-mode vpndb
[USG-aaa-author-test.scm] quit
[USG-aaa] quit
11
配置添加VPNDB用户abc。
12
[USG-test] vpndb
13
[USG-test-vpndb] user abc 123 123
14
配置用户源IP型策略，只允许用户abc通过IP地址2.2.2.1/24访问虚拟网关。
15
[USG-test-vpndb] user abc policy permit src-ip 2.2.2.1 255.255.255.255
16
[USG-test-vpndb] quit
[USG-test] quit
17
配置用户源IP策略默认行为为“限制”，限制其他用户访问内网资源。
18
[USG] v-gateway test
19
[USG-test] security
20
[USG-test-security] policy-default-action deny user-src-ip
[USG-test-security] quit
结果验证
1
在IP地址为2.2.2.1/24的PC的Web浏览器中输入https://202.1.1.1，出现Web客户端登录页面。
2
输入之前设置的用户名abc和密码，单击“登录”，登录Web客户端页面。
3
在“Web链接”折叠按钮下，可以看到可供访问的内网Web资源“webmail”。
说明：
在使用Web链接功能前需要先加载浏览器上提示安装的Web链接控件，如果Web链接控件启动失败，Web链接的资源将显示为灰色，且不能进行链接。
4
单击资源链接“webmail”，即可访问Web邮件系统。
5
用户abc使用其他IP地址的PC登录时，显示“非法的用户名或者错误的密码”。
配置网络扩展举例
网络扩展是指用户在本地PC上安装USG的网络扩展客户端后，生成一个虚拟网卡，用户通过该虚拟网卡与企业内网进行SSL数据通信。
组网需求
网络扩展客户端自动从虚拟网关上获得虚拟IP地址（IP由企业内网管理员指定分配）并激活虚拟网卡进行SSL通信，使用户的PC如同工作在企业内网一样，快速、安全地访问企业内网的所有资源（在没有进行策略访问控制限制的情况下），并保证客户端和虚拟网关之间的通信采用SSL安全协议。
如图1所示，在USG上创建一个名为test的虚拟网关，用户可通过此虚拟网关访问企业内网资源。虚拟网关的IP地址为202.1.1.1/24。
具体业务需求如下：
Ø启动手动模式下网络扩展功能，使外部用户访问企业内网指定网段的流量由虚拟网卡转发，外部用户访问其他网络资源的流量由真实网卡转发。
Ø通过USG为客户端分配虚拟IP地址，规划的虚拟IP地址范围是10.1.1.200～10.1.1.250，子网掩码为255.255.255.0。
Ø企业内网资源所在的地址为10.1.1.0/24。
Ø企业内网的DNS地址为10.1.1.2/24，域名为internal.com。
Ø禁止IP地址为2.2.2.1/24的客户端访问虚拟网关test。
Ø虚拟网关采用证书挑战方式进行认证，并且辅助认证方式为VPNDB，授权方式也为VPNDB。
Ø假设客户端证书的subject字段的cn从字段的值为certuser。用户certuser的密码为123456。

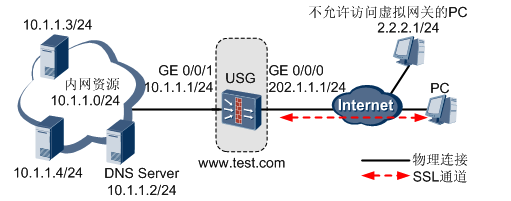

图1 配置网络扩展组网图
配置思路
1
配置USG相关接口的IP地址，把接口加入相应的安全域，并配置域间包过滤规则。
2
创建虚拟网关，配置虚拟网关属性。
3
配置DNS服务器。
4
配置网络扩展功能，使客户端从虚拟网关上获得虚拟IP地址并激活虚拟网卡进行SSL通信。
5
导入并激活CA证书。
6
启用认证需要证书功能，并配置认证过滤字段。
7
配置认证方式为证书挑战辅助VPNDB，授权方式为VPNDB。
8
配置添加VPNDB用户。
9
配置虚拟网关源IP型策略，禁止特定IP地址的客户端访问虚拟网关。
操作步骤
1
配置USG的基本数据。
# 配置以太网接口GigabitEthernet 0/0/0的IP地址。
<USG> system-view
[USG] interface GigabitEthernet 0/0/0
[USG-GigabitEthernet0/0/0] ip address 202.1.1.1 24
[USG-GigabitEthernet0/0/0] quit
# 配置以太网接口GigabitEthernet 0/0/1的IP地址。
[USG] interface GigabitEthernet 0/0/1
[USG-GigabitEthernet0/0/1] ip address 10.1.1.1 24
[USG-GigabitEthernet0/0/1] quit
# 配置以太网接口GigabitEthernet 0/0/0加入Unrust域。
[USG] firewall zone untrust
[USG-zone-untrust] add interface GigabitEthernet 0/0/0
[USG-zone-untrust] quit
# 配置以太网接口GigabitEthernet 0/0/1加入Trust域。
[USG] firewall zone trust
[USG-zone-trust] add interface GigabitEthernet 0/0/1
USG-zone-trust] quit
# 配置USG缺省域间包过滤规则。
[USG] firewall packet-filter default permit interzone local trust
[USG] firewall packet-filter default permit interzone local untrust
2
创建虚拟网关test。
# 添加名称为test的虚拟网关，虚拟网关URL为www.test.com，虚拟网关IP地址为202.1.1.1/24，选择独占型。
[USG] v-gateway test 202.1.1.1 private www.test.com
[USG-test] quit
3
配置虚拟网关信息。
# 修改虚拟网关最大用户数。
[USG] v-gateway test max-user 100
# 修改虚拟网关最大并发用户数。
[USG] v-gateway test cur-max-user 3
# 修改虚拟网关最大资源数。
[USG] v-gateway test max-resource 1024
说明：
用户可根据需求修改虚拟网关信息。最大用户数、最大并发用户数、最大资源数默认值都为1。最大并发用户数最大取值与License有关。
4
配置DNS服务器。
5
[USG] v-gateway test
6
[USG-test] basic
7
[USG-test-basic] dns-server 10.1.1.2
8
[USG-test-basic] dns-domain internal.com
[USG-test-basic] quit
9
配置网络扩展功能。
# 配置客户端通过IP地址池获取虚拟IP地址。
[USG-test] service
[USG-test-service] network-extension netpool 10.1.1.200 10.1.1.250 255.255.255.0
# 配置路由模式为手动模式，指定要访问的内网资源网段。
[USG-test-service] network-extension mode manual
[USG-test-service] network-extension manual-route 10.1.1.0 255.255.255.0
# 启用网络扩展功能。
[USG-test-service] network-extension enable
10
导入并激活CA证书。
# 按“Ctrl+Z”，返回用户视图，导入CA证书。
<USG> ftp 192.168.0.33
[ftp] get ca.cer flash:/ca.cer
[ftp] quit
# 激活CA证书。
<USG> system-view
[USG] v-gateway test
[USG-test] basic
[USG-test-basic] ssl certificate-ca enable ca.cer
[USG-test-basic] quit
11
启用认证需要证书功能。
12
[USG-test] security
[USG-test-security] client-cert-require enable
13
配置认证过滤字段。
14
[USG-test-security] certification cert-challenge cert-field user-filter subject cn
15
[USG-test-security] quit
[USG-test] quit
16
配置认证方案为证书挑战，辅助认证方式为VPNDB。
17
[USG] aaa
18
[USG-aaa] authentication-scheme test.scm
19
[USG-aaa-authen-test.scm] authentication-mode cert-challenge vpndb
[USG-aaa-authen-test.scm] quit
20
配置授权方案为VPNDB授权。
21
[USG] aaa
22
[USG-aaa] authorization-scheme test.scm
23
[USG-aaa-author-test.scm] authorization-mode vpndb
24
[USG-aaa-author-test.scm] quit
[USG-aaa] quit
25
配置添加VPNDB用户certuser。
26
[USG] v-gateway test
27
[USG-test] vpndb
28
[USG-test-vpndb] user certuser 123456 123456
[USG-test-vpndb] quit
29
配置虚拟网关源IP型策略，禁止IP地址为2.2.2.1/24的客户端访问虚拟网关test。
30
[USG-test] security
31
[USG-test-security] vg-policy deny 2.2.2.1 255.255.255.255
32
[USG-test-security] quit
[USG-test] quit
结果验证
说明：
在验证配置结果前，请双击CA机构颁发的客户端证书，根据证书导入向导在PC上安装客户端证书，以免用户无法登录虚拟网关。
1
在IP地址为2.2.2.2/24的PC的Web浏览器中输入https://202.1.1.1，出现Web客户端登录页面。
2
输入用户名certuser和密码，并通过客户端证书认证，登录Web客户端主页面。
3
在“网络扩展”折叠按钮下，单击“启动”，启用网络扩展功能。
启动网络扩展服务后，登录录Web客户端的PC可以获取在10.1.1.200 ～ 10.1.1.250范围内的虚拟IP地址。用户可以像在内网一样访问内网资源。
4
在IP地址为2.2.2.1/24的PC登录时，显示“visit limit,your IP address is not security ”，登录失败。
配置端口转发举例
端口转发业务是提供基于TCP的应用程序的安全接入，是一种非Web的应用方式。端口转发在应用级对用户访问进行控制，控制是否提供各种应用的服务，如：Telnet、远程桌面、FTP、Email等服务。
组网需求
端口转发需要在客户端上运行一个ActiveX控件作为端口转发器，监听某个端口上的连接。当数据包进入这个端口时，它们通过虚拟网关被传送到USG，USG解开封装的数据包，将它们转发给目的应用服务器。
如图1所示，创建一个名为test的虚拟网关，用户可通过此虚拟网关访问企业内网资源。虚拟网关的IP地址为202.1.1.1/24。
具体业务需求如下：
Ø企业内网资源有Email server、FTP server，需要控制一部分用户只能访问Email服务，一部分用户可以访问Email和FTP服务。
Ø企业内网资源所在的地址范围为10.1.1.0/24。其中FTP server的IP地址为10.1.1.5，Email server的IP地址为10.1.1.6。
Ø企业内网的DNS地址为10.1.1.2/24，域名为internal.com。
Ø虚拟网关采用RADIUS服务器进行用户的认证授权。企业内网的RADIUS服务器的地址为10.100.10.2/24，认证端口号默认为1645，共享密钥为secret，服务器应答超时时间为5秒，服务器重传次数为3次，组过滤字段为Class。

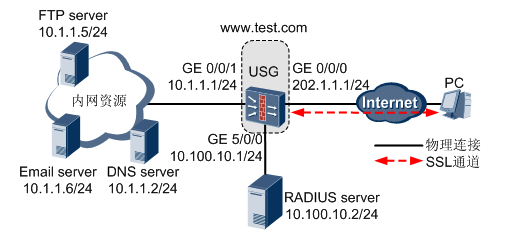

图1
配置思路
1
配置USG相关接口的IP地址，把接口加入相应的安全域，并配置域间包过滤规则。
2
创建虚拟网关，配置虚拟网关属性。
3
配置DNS服务器。
4
配置端口转发功能。
5
配置RADIUS认证授权。
6
添加RADIUS外部组，配置RADIUS组的访问权限。
7
配置用户目的IP策略默认行为为“限制”，限制用户访问其他内网资源。
8
完成在RADIUS服务器上的配置。
注意事项
某些流行软件会与客户端软件发生冲突，导致端口转发功能不能正常运行。这些软件包括QQ旋风下载插件和微软防火墙，应避免同时使用。
操作步骤
1
配置USG的基本数据。
# 配置以太网接口GigabitEthernet 0/0/0的IP地址。
<USG> system-view
[USG] interface GigabitEthernet 0/0/0
[USG-GigabitEthernet0/0/0] ip address 202.1.1.1 24
[USG-GigabitEthernet0/0/0] quit
# 配置以太网接口GigabitEthernet 0/0/1的IP地址。
[USG] interface GigabitEthernet 0/0/1
[USG-GigabitEthernet0/0/1] ip address 10.1.1.1 24
[USG-GigabitEthernet0/0/1] quit
# 配置以太网接口GigabitEthernet 5/0/0的IP地址。
[USG] interface GigabitEthernet 5/0/0
[USG-GigabitEthernet5/0/0] ip address 10.100.10.1 24
[USG-GigabitEthernet5/0/0] quit
# 配置以太网接口GigabitEthernet 0/0/0加入Unrust域。
[USG] firewall zone untrust
[USG-zone-untrust] add interface GigabitEthernet 0/0/0
[USG-zone-untrust] quit
# 配置以太网接口GigabitEthernet 0/0/1加入Trust域。
[USG] firewall zone trust
[USG-zone-trust] add interface GigabitEthernet 0/0/1
USG-zone-trust] quit
# 配置以太网接口GigabitEthernet 5/0/0加入DMZ域。
[USG] firewall zone dmz
[USG-zone-dmz] add interface GigabitEthernet 5/0/0
USG-zone-dmz] quit
# 配置USG缺省域间包过滤规则。
[USG] firewall packet-filter default permit interzone local trust
[USG] firewall packet-filter default permit interzone local untrust
[USG] firewall packet-filter default permit interzone local dmz
2
创建虚拟网关test。
# 添加名称为test的虚拟网关，虚拟网关URL为www.test.com，虚拟网关IP地址为202.1.1.1/24，选择独占型。
[USG] v-gateway test 202.1.1.1 private www.test.com
[USG-test] quit
3
配置虚拟网关信息。
# 修改虚拟网关最大用户数。
[USG] v-gateway test max-user 100
# 修改虚拟网关最大并发用户数。
[USG] v-gateway test cur-max-user 3
# 修改虚拟网关最大资源数。
[USG] v-gateway test max-resource 1024
说明：
用户可根据需求修改虚拟网关信息。最大用户数、最大并发用户数、最大资源数默认值都为1。最大并发用户数最大取值与License有关。
4
配置DNS服务器。
5
[USG] v-gateway test
6
[USG-test] basic
7
[USG-test-basic] dns-server 10.1.1.2
8
[USG-test-basic] dns-domain internal.com
[USG-test-basic] quit
说明：
虚拟网关的域名解析需要在外网的DNS服务器上设置，这里配置的DNS服务器实现内网资源的域名解析。
9
配置端口转发功能。
# 配置端口转发的资源。
[USG-test] service
[USG-test-service] ]port-forwarding resource ftp host-ip 10.1.1.5 21 FTP server
[USG-test-service] ]port-forwarding resource smtp host-ip 10.1.1.6 25 Email SMTP
[USG-test-service] ]port-forwarding resource pop3 host-ip 10.1.1.6 110 Email POP3
# 开启端口转发功能和端口转发的自动启动功能。
[USG-test-service] port-forwarding enable
[USG-test-service] port-forwarding auto-start enable
[USG-test-service] quit
[USG-test] quit
10
配置认证授权方式为RADIUS。
# 配置认证方式为RADIUS。
[USG] aaa
[USG-aaa] authentication-scheme test.scm
[USG-aaa-authen-test.scm] authentication-mode raidus
[USG-aaa-authen-test.scm] quit
# 配置授权方式为RADIUS。
[USG] aaa
[USG-aaa] authorization-scheme test.scm
[USG-aaa-author-test.scm] authorization-mode raidus
[USG-aaa-author-test.scm] quit
[USG-aaa] quit
11
配置RADIUS服务器。
# 创建RADIUS服务器模板，并进入相应视图。
[USG] radius-server template test.tpl
# 配置RADIUS认证服务器。
[USG-radius-test.tpl] radius-server authentication 10.100.10.2 1645
# 配置组过滤字段。
[USG-radius-test.tpl] radius-server group-filter class
# 配置共享密钥。
[USG-radius-test.tpl] radius-server shared-key secret
注意：
USG与RADIUS服务器利用共享密钥对传输信息进行加密。USG的共享密钥与RADIUS服务器上的共享密钥需保持一致。
# 配置RADIUS服务器的应答超时时间。
[USG-radius-test.tpl] radius-server timeout 5
# 配置RADIUS服务器的重传次数。
[USG-radius-test.tpl] radius-server retransmit 3
[USG-radius-test.tpl] quit
12
添加RADIUS组。
注意：
ØUSG采用RADIUS授权时，需要先配置相应的外部组，以匹配认证报文中返回的组属性值。
Ø外部组组名必须和RADIUS服务器端配置的对应字段值一致。
Ø如果配置组过滤字段为filter-id，则外部组组名的格式必须为XXX@XXX。这里组名支持总共64位的char型，支持中文字符和特殊字符，其中一个@占两位，一个中文字符占六位。
# 添加RADIUS组Email。
[USG] v-gateway test
[USG-test] radius-group
[USG-test-radius-group] group Email
[USG-test-radius-group] group Email port-forwarding enable
# 添加RADIUS组Email_FTP。
[USG-test-radius-group] group Email_FTP
[USG-test-radius-group] group Email_FTP port-forwarding enable
13
配置RADIUS组的访问权限。
# 配置Email组的访问权限。
[USG-test-radius-group] group Email policy permit dst-ip 10.1.1.6 255.255.255.255 port 25
[USG-test-radius-group] group Email policy permit dst-ip 10.1.1.6 255.255.255.255 port 110
# 配置Email_FTP组的访问权限。
[USG-test-radius-group] group Email_FTP policy permit dst-ip 10.1.1.6 255.255.255.255 port 25
[USG-test-radius-group] group Email_FTP policy permit dst-ip 10.1.1.6 255.255.255.255 port 110
[USG-test-radius-group] group Email_FTP policy permit dst-ip 10.1.1.5 255.255.255.255 port 21
[USG-test-radius-group] quit
14
配置用户目的IP策略默认行为为“限制”，限制用户访问其他内网资源。
15
[USG-test] security
16
[USG-test-security] policy-default-action deny user-dst-ip
[USG-test-security] quit
17
在RADIUS服务器上配置Email组和Email_FTP组，并将需要授权的用户添加到组中。具体配置步骤请参见RADIUS服务器的相关文档。
结果验证
1
在Web浏览器中输入https://202.1.1.1，出现Web客户端登录页面。
2
输入RADIUS服务器中设置的用户名和密码，单击“登录”，登录Web客户端页面。
3
在“端口转发”折叠按钮下，可看到供访问的内网端口转发资源。
4
单击“启动”，启用端口转发功能。此时用户可以像在内网一样访问这些端口转发资源。
ØEmail组的用户只能访问Email服务。
ØEmail_FTP组的用户能访问Email服务和FTP服务。
配置文件共享举例
文件共享的主要功能是将不同系统的服务器(如支持SMB协议的Windows系统，支持NFS协议的Linux系统)的共享资源以网页的形式提供给用户访问。
组网需求
文件共享模块主要是将文件共享协议（SMB，NFS）转换成基于SSL的HTTP（Hypertext Transfer Protocol）。
如图1所示，创建一个名为test的虚拟网关，用户可通过此虚拟网关访问企业内网资源。虚拟网关的IP地址为202.1.1.1/24。
具体业务需求如下：
Ø企业内网资源所在的地址范围为10.1.1.0/24。
Ø企业内网有一台SMB文件共享服务器，IP地址为10.1.1.5，域名为movie.internal.com，共享目录为/share。
Ø企业内网有一台NFS文件共享服务器，IP地址为10.1.1.6，域名为book.internal.com，共享目录为/home/test/share。
Ø企业内网的DNS地址为10.1.1.2/24，域名为internal.com。
Ø虚拟网关采用LDAP服务器进行用户的认证授权。LDAP服务器的地址为10.100.10.2/24，认证端口号默认为389，根区别名BaseDN/PortDN为dc=my-domain,dc=com，用户过滤字段为cn，组过滤字段为ou，管理员DN为cn=manager，密码为secret。
Ø只允许组abc内的用户能够访问共享路径“//10.1.1.5/share”和“//10.1.1.6/home/test/share”中的文件。
图1 配置文件共享组网图
操作步骤
1
配置USG的基本数据。
# 配置以太网接口GigabitEthernet 0/0/0的IP地址。
<USG> system-view
[USG] interface GigabitEthernet 0/0/0
[USG-GigabitEthernet0/0/0] ip address 202.1.1.1 24
[USG-GigabitEthernet0/0/0] quit
# 配置以太网接口GigabitEthernet 0/0/1的IP地址。
[USG] interface GigabitEthernet 0/0/1
[USG-GigabitEthernet0/0/1] ip address 10.1.1.1 24
[USG-GigabitEthernet0/0/1] quit
# 配置以太网接口GigabitEthernet 5/0/0的IP地址。
[USG] interface GigabitEthernet 5/0/0
[USG-GigabitEthernet5/0/0] ip address 10.100.10.1 24
[USG-GigabitEthernet5/0/0] quit
# 配置以太网接口GigabitEthernet 0/0/0加入Unrust域。
[USG] firewall zone untrust
[USG-zone-untrust] add interface GigabitEthernet 0/0/0
[USG-zone-untrust] quit
# 配置以太网接口GigabitEthernet 0/0/1加入Trust域。
[USG] firewall zone trust
[USG-zone-trust] add interface GigabitEthernet 0/0/1
USG-zone-trust] quit
# 配置以太网接口GigabitEthernet 5/0/0加入DMZ域。
[USG] firewall zone dmz
[USG-zone-dmz] add interface GigabitEthernet 5/0/0
USG-zone-dmz] quit
# 配置USG缺省域间包过滤规则。
[USG] firewall packet-filter default permit interzone local trust
[USG] firewall packet-filter default permit interzone local untrust
[USG] firewall packet-filter default permit interzone local dmz
2
创建虚拟网关test。
# 添加名称为test的虚拟网关，虚拟网关URL为www.test.com，虚拟网关IP地址为202.1.1.1/24，选择独占型。
[USG] v-gateway test 202.1.1.1 private www.test.com
[USG-test] quit
3
配置虚拟网关信息。
# 修改虚拟网关最大用户数。
[USG] v-gateway test max-user 100
# 修改虚拟网关最大并发用户数。
[USG] v-gateway test cur-max-user 3
# 修改虚拟网关最大资源数。
[USG] v-gateway test max-resource 1024
说明：
用户可根据需求修改虚拟网关信息。最大用户数、最大并发用户数、最大资源数默认值都为1。最大并发用户数最大取值与License有关。
4
配置DNS服务器。
5
[USG] v-gateway test
6
[USG-test] basic
7
[USG-test-basic] dns-server 10.1.1.2
8
[USG-test-basic] dns-domain internal.com
[USG-test-basic] quit
说明：
虚拟网关的域名解析需要在外网的DNS服务器上设置，这里配置的DNS服务器实现内网资源的域名解析。
9
配置文件共享功能。
# 配置文件共享资源。
[USG-test] service
[USG-test-service] files-share resource smb movie //10.1.1.5/share smb file server
[USG-test-service] files-share resource smb movie //movie.internal.com/share smb file server with domain name
[USG-test-service] files-share resource nfs book //10.1.1.6/home/test/share nfs file server
[USG-test-service] files-share resource nfs book //book.internal.com/home/test/share nfs file server with domain name
# 启用文件共享功能。
[USG-test-service] files-share enable
[USG-test-service] quit
[USG-test] quit
10
配置认证授权方式为LDAP。
# 配置认证方式为LDAP。
[USG] aaa
[USG-aaa] authentication-scheme test.scm
[USG-aaa-authen-test.scm] authentication-mode ldap
[USG-aaa-authen-test.scm] quit
# 配置授权方式为LDAP。
[USG-aaa] authorization-scheme test.scm
[USG-aaa-author-test.scm] authorization-mode ldap
[USG-aaa-author-test.scm] quit
[USG-aaa] quit
11
配置LDAP服务器和过滤字段。
12
[USG] ldap-server template test.tpl
13
[USG-ldap-test.tpl] ldap-server authentication base-dn dc=my-domain,dc=com
14
[USG-ldap-test.tpl] ldap-server authentication 10.100.10.2 389
15
[USG-ldap-test.tpl] ldap-server authentication manager cn=manager 123456 123456
16
[USG-ldap-test.tpl] ldap-server group-filter ou
17
[USG-ldap-test.tpl] ldap-server user-filter cn
[USG-ldap-test.tpl] quit
18
添加LDAP外部组。
说明：
配置LDAP组搜索前，请在LDAP服务器上配置组abc，并将需要授权的用户添加到组中。具体配置步骤请参见LDAP服务器的相关文档。
# 配置LDAP组搜索条件，搜索组abc。
[USG] v-gateway test
[USG-test] ldap-group
[USG-test-ldap-group] ldap-search ou=abc
[USG-abc-ldap-group] ldap-search subtree-mode ou dc=mydomain,dc=com
# 查看当前获取的LDAP组。
[USG-test-ldap-group] display group
VG Group List
-------------
No. Group_Name Type Group_Description
----------------------------------------------------
1 abc Ldap-map
----------------------------------------------------
# 启用LDAP组的文件共享功能。
[USG-test-ldap-group] group abc files-share enable
19
配置LDAP组策略。
20
[USG-test-ldap-group] group abc policy permit url file://10.1.1.5/share
[USG-test-ldap-group] group abc policy permit url file://10.1.1.6/home/test/share
21
配置用户URL策略默认行为为“限制”，限制用户访问其他内网资源。
22
[USG-test] security
23
[USG-test-security] policy-default-action deny user-url
[USG-test-security] quit
结果验证
1
在Web浏览器中输入https://202.1.1.1，出现Web客户端登录页面。
2
输入LDAP服务器abc组中设置的用户名和密码，单击“登录”，登录Web客户端页面。
3
在“文件共享”折叠按钮下，查看可供访问的文件共享资源。
4
单击资源链接，即可访问相关的文件资源。
支付宝微信扫一扫，打赏作者吧～本文链接：https://www.kinber.cn/post/2185.html 转载需授权！
推荐本站淘宝优惠价购买喜欢的宝贝:
您阅读本篇文章共花了：
