CLI举例：配置OSPF的NSSA区域

为了在允许将外部路由通告到OSPF路由域内部的同时，保持其余部分的Stub区域的特征；网络管理员可以将区域配置为NSSA区域。

组网需求

如图1所示，所有的FW都运行OSPF，整个自治系统划分为3个区域。其中FW_A和FW_B作为ABR来转发区域之间的路由，FW_D作为ASBR引入了外部路由（静态路由）。

要求将Area1配置为NSSA区域，同时将FW_C配置为ASBR引入外部路由（静态路由），且路由信息能在AS内正确的传播。

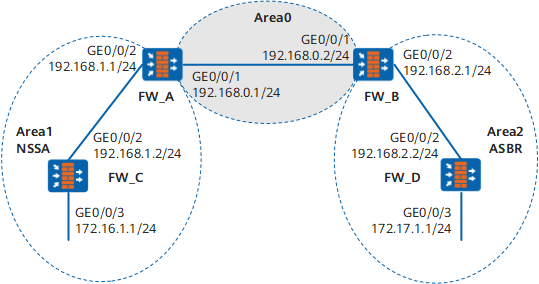

图1 配置OSPF NSSA区域组网图

配置思路

配置OSPF的NSSA区域，需要进行如下操作。

  1. 在各FW上启动OSPF，配置OSPF基本功能。

  2. 在FW_D上配置静态路由，并在OSPF中引入。

  3. 配置Area1为NSSA区域，需要在Area1内所有的设备上配置Stub命令，查看FW_C的OSPF路由信息。

  4. 在FW_C上配置静态路由，并在OSPF中引入。

  5. 查看FW_D的OSPF路由信息。

数据准备

为完成此配置例，需准备如下的数据：

  • FW_A的router id 1.1.1.1，启动ospf进程号1，在区域0指定网段192.168.0.0/24，在区域1指定网段192.168.1.0/24。

  • FW_B的router id 2.2.2.2，启动ospf进程号1，在区域0指定网段192.168.0.0/24，在区域2指定网段192.168.2.0/24。

  • FW_C的router id 3.3.3.3，启动ospf进程号1，在区域1指定网段192.168.1.0/24，172.16.1.0/24。

  • FW_D的router id 4.4.4.4，启动ospf进程号1，在区域2指定网段192.168.2.0/24，172.17.1.0/24。

操作步骤

  1. 配置各接口的IP地址，将接口加入安全区域并配置域间安全策略。


    # 配置FW_A。

    <FW> system-view[FW] sysname FW_A[FW_A] interface GigabitEthernet 0/0/1[FW_A-GigabitEthernet0/0/1] ip address 192.168.0.1 24[FW_A-GigabitEthernet0/0/1] quit[FW_A] interface GigabitEthernet 0/0/2[FW_A-GigabitEthernet0/0/2] ip address 192.168.1.1 24[FW_A-GigabitEthernet0/0/2] quit[FW_A] firewall zone trust[FW_A-zone-trust] add interface GigabitEthernet 0/0/1[FW_A-zone-trust] add interface GigabitEthernet 0/0/2[FW_A-zone-trust] quit[FW_A] security-policy[FW_A-policy-security] rule name policy_sec_1[FW_A-policy-security-rule-policy_sec_1] source-zone trust local[FW_A-policy-security-rule-policy_sec_1] destination-zone local trust[FW_A-policy-security-rule-policy_sec_1] action permit[FW_A-policy-security-rule-policy_sec_1] quit

    # 配置FW_B。

    <FW> system-view[FW] sysname FW_B[FW_B] interface GigabitEthernet 0/0/1[FW_B-GigabitEthernet0/0/1] ip address 192.168.0.2 24[FW_B-GigabitEthernet0/0/1] quit[FW_B] interface GigabitEthernet 0/0/2[FW_B-GigabitEthernet0/0/2] ip address 192.168.2.1 24[FW_B-GigabitEthernet0/0/2] quit[FW_B] firewall zone trust[FW_B-zone-trust] add interface GigabitEthernet 0/0/1[FW_B-zone-trust] add interface GigabitEthernet 0/0/2[FW_B-zone-trust] quit[FW_B] security-policy[FW_B-policy-security] rule name policy_sec_1[FW_B-policy-security-rule-policy_sec_1] source-zone trust local[FW_B-policy-security-rule-policy_sec_1] destination-zone local trust[FW_B-policy-security-rule-policy_sec_1] action permit[FW_B-policy-security-rule-policy_sec_1] quit

    # 配置FW_C。

    <FW> system-view[FW] sysname FW_C[FW_C] interface GigabitEthernet 0/0/2[FW_C-GigabitEthernet0/0/2] ip address 192.168.1.2 24[FW_C-GigabitEthernet0/0/2] quit[FW_C] interface GigabitEthernet 0/0/3[FW_C-GigabitEthernet0/0/3] ip address 172.16.1.1 24[FW_C-GigabitEthernet0/0/3] quit[FW_C] firewall zone trust[FW_C-zone-trust] add interface GigabitEthernet 0/0/2[FW_C-zone-trust] add interface GigabitEthernet 0/0/3[FW_C-zone-trust] quit[FW_C] security-policy[FW_C-policy-security] rule name policy_sec_1[FW_C-policy-security-rule-policy_sec_1] source-zone trust local[FW_C-policy-security-rule-policy_sec_1] destination-zone local trust[FW_C-policy-security-rule-policy_sec_1] action permit[FW_C-policy-security-rule-policy_sec_1] quit

    # 配置FW_D。

    <FW> system-view[FW] sysname FW_D[FW_D] interface GigabitEthernet 0/0/2[FW_D-GigabitEthernet0/0/2] ip address 192.168.2.2 24[FW_D-GigabitEthernet0/0/2] quit[FW_D] interface GigabitEthernet 0/0/3[FW_D-GigabitEthernet0/0/3] ip address 172.17.1.1 24[FW_D-GigabitEthernet0/0/3] quit[FW_D] firewall zone trust[FW_D-zone-trust] add interface GigabitEthernet 0/0/2[FW_D-zone-trust] add interface GigabitEthernet 0/0/3[FW_D-zone-trust] quit[FW_D] security-policy[FW_D-policy-security] rule name policy_sec_1[FW_D-policy-security-rule-policy_sec_1] source-zone trust local[FW_D-policy-security-rule-policy_sec_1] destination-zone local trust[FW_D-policy-security-rule-policy_sec_1] action permit[FW_D-policy-security-rule-policy_sec_1] quit


  2. 配置OSPF基本功能。

    1. 配置FW_A的OSPF基本功能。


      # 配置Router ID号。

      [FW_A] router id 1.1.1.1

      # 启动OSPF。

      [FW_A] ospf

      # 配置192.168.0.0网段所在的区域为区域0。

      [FW_A-ospf-1] area 0[FW_A-ospf-1-area-0.0.0.0] network 192.168.0.0 0.0.0.255

      # 退回OSPF视图。

      [FW_A-ospf-1-area-0.0.0.0] quit

      # 配置192.168.1.0网段所在的区域为区域1。

      [FW_A-ospf-1] area 1[FW_A-ospf-1-area-0.0.0.1] network 192.168.1.0 0.0.0.255

      # 退回OSPF视图。

      [FW_A-ospf-1-area-0.0.0.1] quit


    2. 配置FW_B的OSPF基本功能。


      # 配置Router ID号。

      [FW_B] router id 2.2.2.2

      # 启动OSPF。

      [FW_B] ospf

      # 配置192.168.0.0网段所在的区域为区域0。

      [FW_B-ospf-1] area 0[FW_B-ospf-1-area-0.0.0.0] network 192.168.0.0 0.0.0.255

      # 退回OSPF视图。

      [FW_B-ospf-1-area-0.0.0.0] quit

      # 配置192.168.2.0网段所在的区域为区域2。

      [FW_B-ospf-1] area 2[FW_B-ospf-1-area-0.0.0.2] network 192.168.2.0 0.0.0.255

      # 退回OSPF视图。

      [FW_B-ospf-1-area-0.0.0.2] quit


    3. 配置FW_C的OSPF基本功能。


      # 配置Router ID号。

      [FW_C] router id 3.3.3.3

      # 启动OSPF。

      [FW_C] ospf

      # 配置192.168.1.0和172.16.1.0网段所在的区域为区域1。

      [FW_C-ospf-1] area 1[FW_C-ospf-1-area-0.0.0.1] network 192.168.1.0 0.0.0.255[FW_C-ospf-1-area-0.0.0.1] network 172.16.1.0 0.0.0.255

      # 退回OSPF视图。

      [FW_C-ospf-1-area-0.0.0.1] quit


    4. 配置FW_D的OSPF基本功能。


      # 配置Router ID号。

      [FW_D] router id 4.4.4.4

      # 启动OSPF。

      [FW_D] ospf

      # 配置192.168.2.0和172.17.1.0网段所在的区域为区域2。

      [FW_D-ospf-1] area 2[FW_D-ospf-1-area-0.0.0.2] network 192.168.2.0 0.0.0.255[FW_D-ospf-1-area-0.0.0.2] network 172.17.1.0 0.0.0.255

      # 退回OSPF视图。

      [FW_D-ospf-1-area-0.0.0.2] quit


  3. 配置FW_D引入静态路由。


    # 配置静态路由。

    [FW_D] ip route-static 1.1.1.0 8 null 0

    # 启动OSPF。

    [FW_D] ospf

    # 引入静态路由。

    [FW_D-ospf-1] import-route static type 1

    # 退回系统视图。

    [FW_D-ospf-1] quit


  4. 配置Area1区域为NSSA区域。


    # 配置FW_A，启动OSPF。

    [FW_A] ospf

    # 配置Area1为NSSA区域。

    [FW_A-ospf-1] area 1[FW_A-ospf-1-area-0.0.0.1] nssa default-route-advertise no-summary[FW_A-ospf-1-area-0.0.0.1] quit
    # 退回系统视图。
    [FW_A-ospf-1] quit

    # 配置FW_C，启动OSPF。

    [FW_C] ospf

    # 配置Area1为NSSA区域。

    [FW_C-ospf-1] area 1[FW_C-ospf-1-area-0.0.0.1] nssa[FW_C-ospf-1-area-0.0.0.1] quit

    建议在ABR（本例的FW_A）上配置default-route-advertise no-summary参数，这样可以减少NSSA路由器的路由表容量。其他NSSA路由器只需配置nssa命令就可以。

    # 查看FW_C的OSPF路由表。
    [FW_C] display ospf routing
          OSPF Process 1 with Router ID 3.3.3.3
                   Routing Tables

 Routing for Network
 Destination        Cost  Type       NextHop         AdvRouter       Area
 0.0.0.0/0          2     Inter-area 192.168.1.1     1.1.1.1         0.0.0.1
 172.16.1.0/24      1     Stub       172.16.1.1      3.3.3.3         0.0.0.1
 192.168.1.0/24     1     Transit    192.168.1.2     3.3.3.3         0.0.0.1

 Total Nets: 3
 Intra Area: 2  Inter Area: 1  ASE: 0  NSSA: 0

    当把FW_C所在区域配置为NSSA区域时，已经看不到AS外部的路由，取而代之的是一条缺省路由。


  5. 配置FW_C引入静态路由。


    # 配置静态路由。

    [FW_C] ip route-static 100.0.0.0 8 null 0

    # 启动OSPF。

    [FW_C] ospf

    # 引入静态路由。

    [FW_C-ospf-1] import-route static[FW_C-ospf-1] quit

    # 查看FW_D的OSPF路由表。

    [FW_D] display ospf routing

          OSPF Process 1 with Router ID 172.17.1.1
                   Routing Tables

 Routing for Network
 Destination        Cost  Type       NextHop         AdvRouter       Area
 172.16.1.0/24      4     Inter-area 192.168.2.1     2.2.2.2         0.0.0.2
 172.17.1.0/24      1     Stub       172.17.1.1      4.4.4.4         0.0.0.2
 192.168.0.0/24     2     Inter-area 192.168.2.1     2.2.2.2         0.0.0.2
 192.168.1.0/24     3     Inter-area 192.168.2.1     2.2.2.2         0.0.0.2
 192.168.2.0/24     1     Transit    192.168.2.2     4.4.4.4         0.0.0.2

 Routing for ASEs
 Destination        Cost      Type       Tag         NextHop         AdvRouter
 100.0.0.0/8        1         Type2      1           192.168.2.1     1.1.1.1

 Total Nets: 6
 Intra Area: 2  Inter Area: 3  ASE: 1  NSSA: 0

    FW_D上可以看到NSSA区域引入的一条AS外部的路由。


配置脚本

  • FW_A的配置脚本

    #
 sysname FW_A
#
router id 1.1.1.1
#
interface GigabitEthernet0/0/1
 undo shutdown
 ip address 192.168.0.1 255.255.255.0
#
interface GigabitEthernet0/0/2
 undo shutdown
 ip address 192.168.1.1 255.255.255.0
#
firewall zone trust
add interface GigabitEthernet 0/0/1add interface GigabitEthernet 0/0/2#
ospf 1
 area 0.0.0.0
  network 192.168.0.0 0.0.0.255
 area 0.0.0.1
  network 192.168.1.0 0.0.0.255
  nssa default-route-advertise no-summary
#
security-policy
  rule name policy_sec_1
    source-zone local
    source-zone trust
    destination-zone local
    destination-zone trust
    action permit
#
return

  • FW_B的配置脚本

    #
 sysname FW_B
#
router id 2.2.2.2
#
interface GigabitEthernet0/0/1
 undo shutdown
 ip address 192.168.0.2 255.255.255.0
#
interface GigabitEthernet0/0/2
 undo shutdown
 ip address 192.168.2.1 255.255.255.0
#
firewall zone trust
add interface GigabitEthernet 0/0/1add interface GigabitEthernet0/0/2#
ospf 1
 area 0.0.0.0
  network 192.168.0.0 0.0.0.255
 area 0.0.0.2
  network 192.168.2.0 0.0.0.255
#
security-policy
  rule name policy_sec_1
    source-zone local
    source-zone trust
    destination-zone local
    destination-zone trust
    action permit
#
return

  • FW_C的配置脚本

    #
 sysname FW_C
#
router id 3.3.3.3
#
interface GigabitEthernet0/0/1
 undo shutdown
 ip address 192.168.1.2 255.255.255.0
#
interface GigabitEthernet0/0/30
 undo shutdown
 ip address 172.16.1.1 255.255.255.0
#
firewall zone trust
add interface GigabitEthernet 0/0/1add interface GigabitEthernet 0/0/3#
ospf 1
import-route static
 area 0.0.0.1
  network 172.16.1.0 0.0.0.255
  network 192.168.1.0 0.0.0.255
#
ip route-static 100.0.0.0 255.0.0.0 NULL0
#
security-policy
  rule name policy_sec_1
    source-zone local
    source-zone trust
    destination-zone local
    destination-zone trust
    action permit
#
return

  • FW_D的配置脚本

    #
 sysname FW_D
#
router id 4.4.4.4
#
interface GigabitEthernet0/0/2
 undo shutdown
 ip address 192.168.2.2 255.255.255.0
#
interface GigabitEthernet0/0/3
 undo shutdown
 ip address 172.17.1.1 255.255.255.0
#
firewall zone trust
add interface GigabitEthernet 0/0/2add interface GigabitEthernet 0/0/3#
ospf 1
 import-route static type 1
 area 0.0.0.2
  network 172.17.1.0 0.0.0.255
  network 192.168.2.0 0.0.0.255
#
ip route-static 1.1.1.0 255.0.0.0 NULL0
#
security-policy
  rule name policy_sec_1
    source-zone local
    source-zone trust
    destination-zone local
    destination-zone trust
    action permit
#
return
