H3C S5560S-EI&S5560S-SI系列以太网交换机使用RADIUS服务器进行MAC地址认证配置举例

http://www.h3c.com/cn/d_201810/1119253_30005_0.htm#_Toc527715190

mssqlexpress和tekradius安装设置

mssqlexpress,免费版本，一路下一步安装无悬念

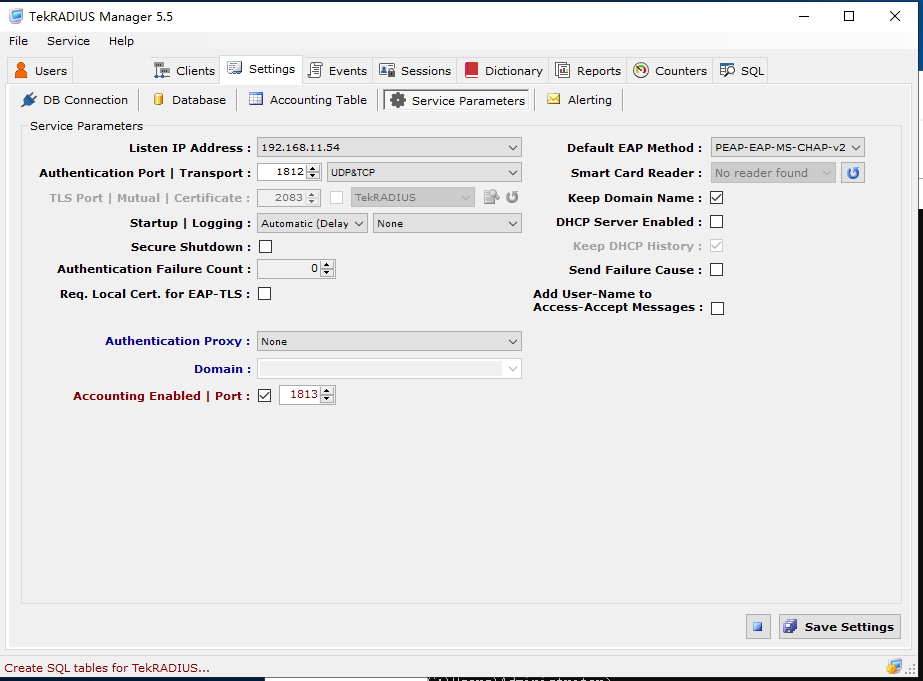

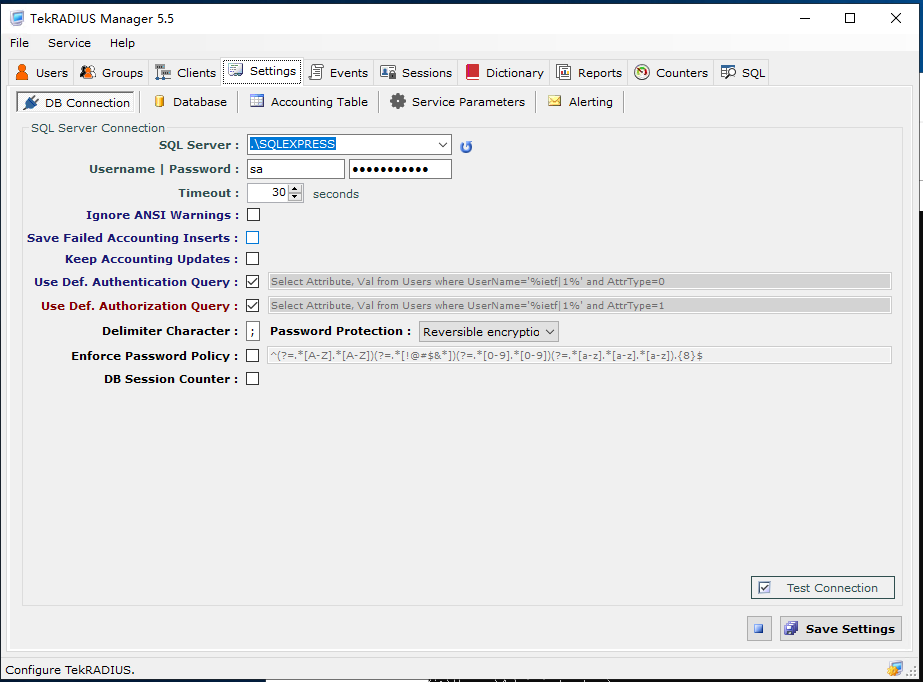

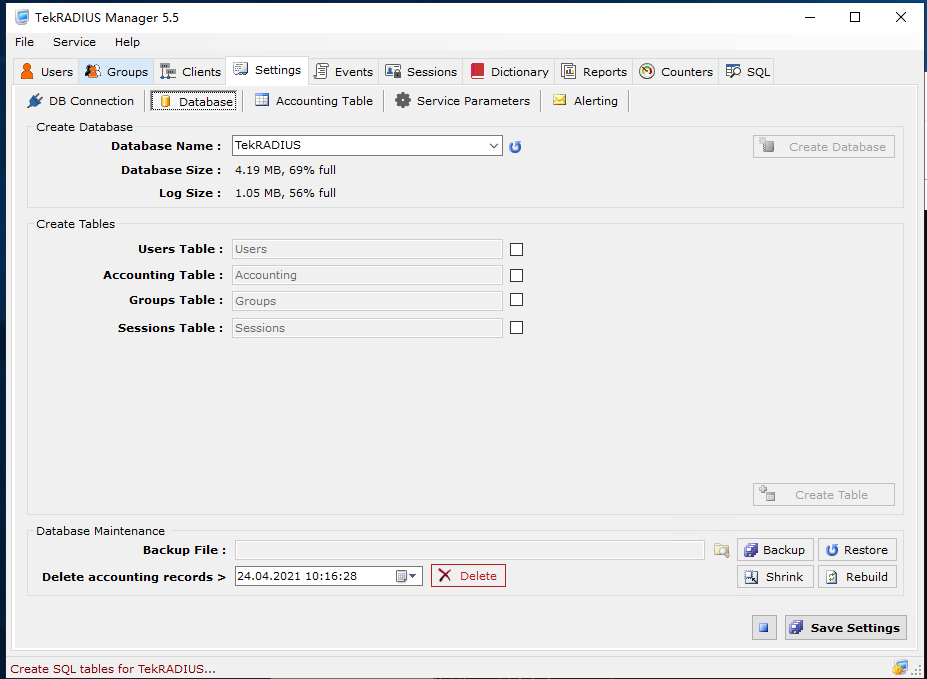

tekradius 的setting三步操作

接着建立用户

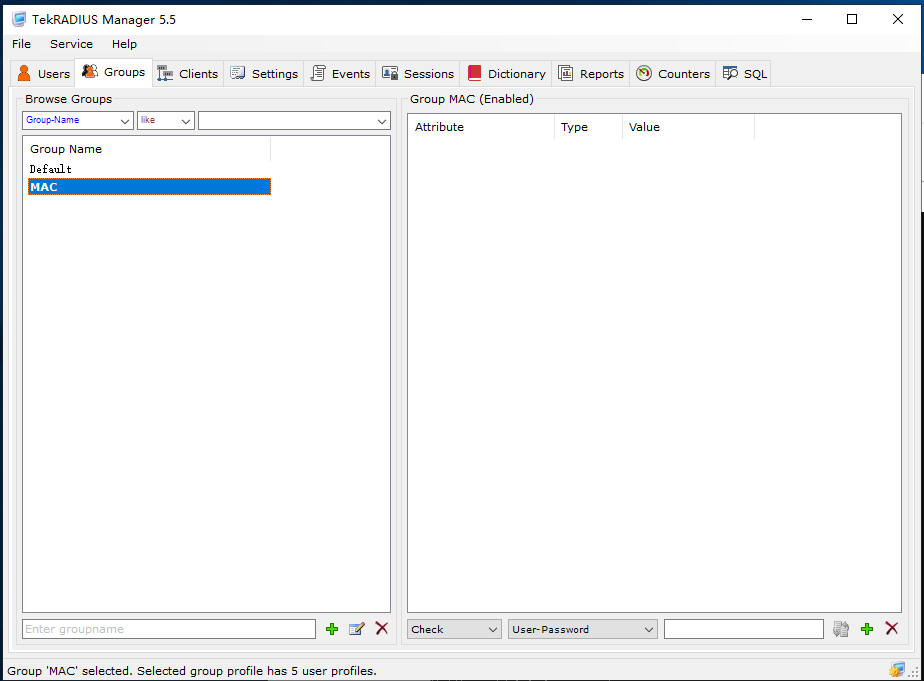

建组(方便区分)，

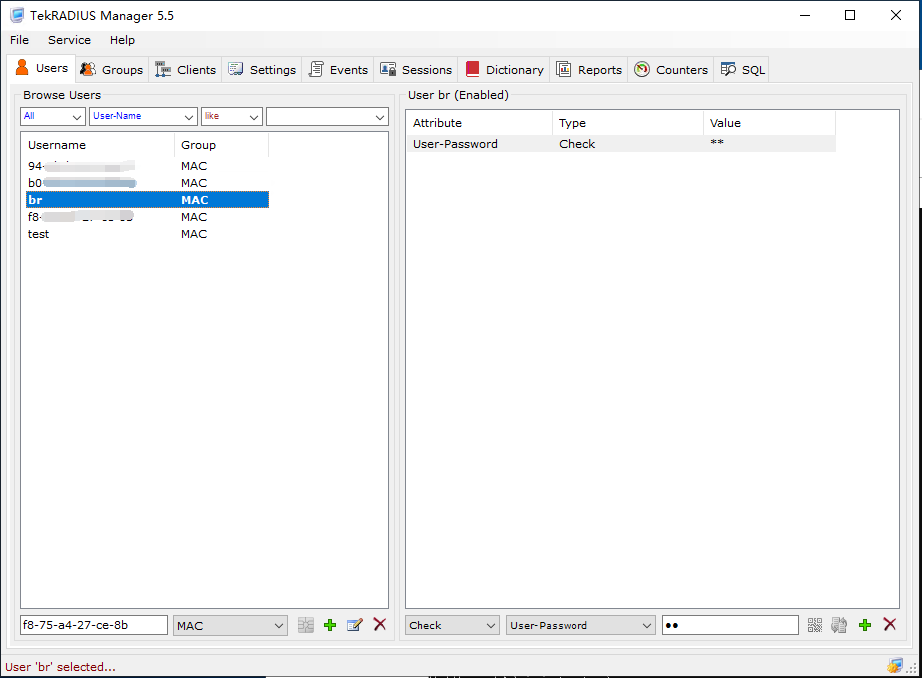

建用户（1个交换机认证用户br，接着其他都为mac地址），

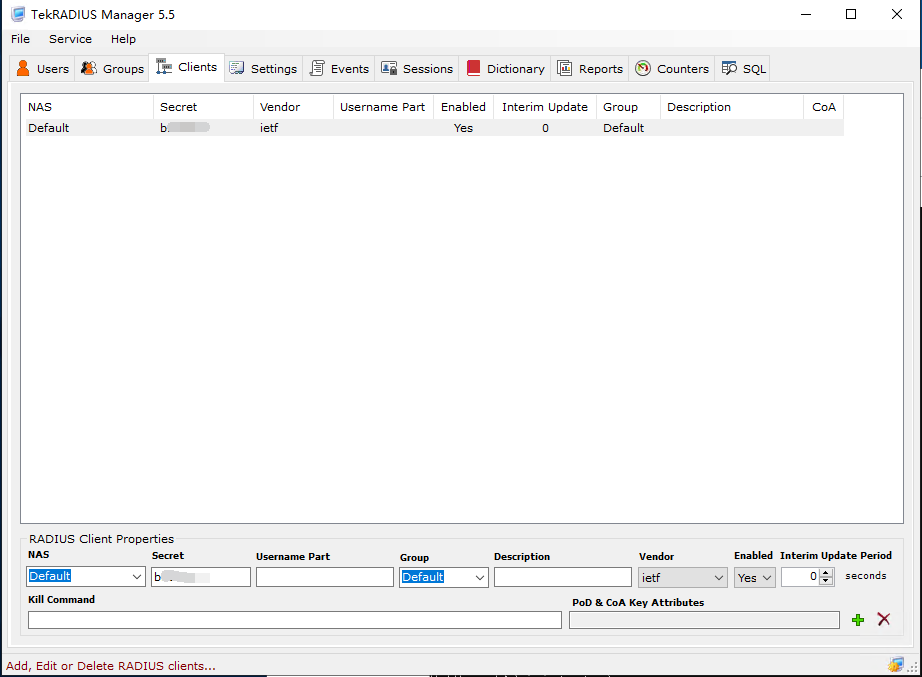

建客户端(交换机和radius互联的密码)

交换机参考H3C官网的，基本很详细，由于H3C S5560S没有这一条命令mac-authentication authentication-method chap ，如果搜索不到S5560的配置，参考了H3C其他型号的配置时，可以忽略这一条。

mportant">使用RADIUS服务器进行MAC地址认证配置举例

1. 组网需求

如图1-4所示，用户主机Host通过端口GigabitEthernet1/0/1连接到设备上，设备通过RADIUS服务器对用户进行认证、授权和计费。

· 设备的管理者希望在端口GigabitEthernet1/0/1上对用户接入进行MAC地址认证，以控制其对Internet的访问。

· 要求设备每隔180秒就对用户是否下线进行检测；并且当用户认证失败时，需等待180秒后才能对用户再次发起认证。

· 所有用户都属于域2000，认证时采用固定用户名帐号，用户名为aaa，密码为123456。

2. 组网图

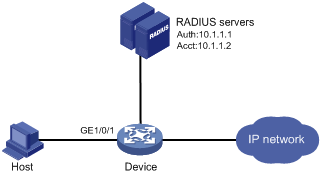

图1-4 启动MAC地址认证对接入用户进行RADIUS认证

‌

3. 配置步骤

(1) 配置RADIUS服务器，添加接入用户帐户：用户名为aaa，密码为123456，并保证用户的认证/授权/计费功能正常运行

(2) 配置使用RADIUS服务器进行MAC地址认证

# 配置RADIUS方案。

<Device> system-view

[Device] radius scheme 2000

[Device-radius-2000] primary authentication 10.1.1.1 1812

[Device-radius-2000] primary accounting 10.1.1.2 1813

[Device-radius-2000] key authentication simple bxxxx //(交换机和radius互联的密码)

[Device-radius-2000] key accounting simple bxxxx //(交换机和radius互联的密码)

[Device-radius-2000] user-name-format without-domain

[Device-radius-2000] quit

# 配置ISP域的AAA方法。

[Device] domain bbb

[Device-isp-bbb] authentication default radius-scheme 2000

[Device-isp-bbb] authorization default radius-scheme 2000

[Device-isp-bbb] accounting default radius-scheme 2000

[Device-isp-bbb] quit

# 开启端口GigabitEthernet1/0/1的MAC地址认证。

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] mac-authentication

[Device-GigabitEthernet1/0/1] quit

# 配置MAC地址认证用户所使用的ISP域。

[Device] mac-authentication domain bbb

# 配置MAC地址认证的定时器。

[Device] mac-authentication timer offline-detect 180

[Device] mac-authentication timer quiet 180

# 配置MAC地址认证使用固定用户名帐号：用户名为aaa，密码为明文123456。

[Device] mac-authentication user-name-format fixed account br password simple br //认证用户br

# 开启全局MAC地址认证。

[Device] mac-authentication

4. 验证配置

# 显示MAC地址认证配置信息。

<Device> display mac-authentication

Global MAC authentication parameters:

MAC authentication : Enabled

Username format : Fixed account

Username : aaa

Password : ******

Offline detect period : 180 s

Quiet period : 180 s

Server timeout : 100 s

Reauth period : 3600 s

Authentication domain : bbb

Online MAC-auth users : 1

Silent MAC users:

MAC address VLAN ID From port Port index

GigabitEthernet1/0/1 is link-up

MAC authentication : Enabled

Carry User-IP : Disabled

Authentication domain : Not configured

Auth-delay timer : Disabled

Periodic reauth : Disabled

Re-auth server-unreachable : Logoff

Guest VLAN : Not configured

Guest VLAN auth-period : 30 s

Critical VLAN : Not configured

Critical voice VLAN : Disabled

Host mode : Single VLAN

Offline detection : Enabled

Authentication order : Default

Guest VSI : Not configured

Guest VSI auth-period : 30 s

Critical VSI : Not configured

Max online users : 4294967295

Auto-tag feature : Disabled

VLAN tag configuration ignoring : Disabled

Authentication attempts : successful 1, failed 0

Current online users : 1

MAC address Auth state

00e0-fc12-3456 Authenticated
