Cacti1.2.14最新版安装和配置（详细版）

Cacti的起源与发展现状

故事要从2001年的某一天说起。
一个叫Ian Berry的中学生还在学习如何使用PHP和MySQL进行编程及功能的实现，那时候他业余时间为一个名不见经传的互联网运营商开发项目，他希望借助这个项目不仅可以精进自己的编程功力，还可以创建一个新的监控显示方法，既要比RRDTool容易使用、比MRTG灵活，又要更加容易扩展和调整。
天赋异禀的Ian在自己的不懈努力下，通过使用PHP语言，完成了第一个开源程序的版本。在随后的几年中，开源社区的开发爱好者们越发关注这只“带刺儿的仙人掌”，并在大家的共同推动下，0.8.6版本在2004年9月13日正式发布。0.8.6版本甚至可以认为是Cacti发展历史上的里程碑，它褪去了幼稚与粗糙，在全球开发者的细心呵护下开始展露自己成熟之后的迷人魅力，它的执行效率越来越高，经过优化的源代码使得Cacti变得越来越灵活，越来越易于扩展。

按照原来Roadmap的计划，1.0.0版本将会在2013年年底正式发布，但是这个开源项目太火了，大家开始不断地建立自己的分支版本，不断在各个版本基础上开发带有附加特性的新的子版本，这导致1.0.0版本一直难以统一。预见到这个状况可能发生，Ian开始在2012年6月份，集中力量重组研发资源配置，开始在提高研发效率、缩短研发周期方面花力气，直到目前为止官方已更新至1.2.14版本。

一，cacti介绍

1.什么是Cacti?

Cacti 在英文中的意思是仙人掌的意思，Cacti是一套基于PHP,MySQL,SNMP及RRDTool开发的网络流量监测图形分析工具。它通过snmpget来获取数据，使用 RRDtool绘画图形，而且你完全可以不需要了解RRDtool复杂的参数。它提供了非常强大的数据和用户管理功能，可以指定每一个用户能查看树状结构、host以及任何一张图，还可以与LDAP结合进行用户验证，同时也能自己增加模板，功能非常强大完善。Cacti 的发展是基于让 RRDTool 使用者更方便使用该软件，除了基本的 Snmp 流量跟系统资讯监控外，Cacti 也可外挂 Scripts 及加上 Templates 来作出各式各样的监控图。

cacti是用php语言实现的一个软件，它的主要功能是用snmp服务获取数据，然后用rrdtool储存和更新数据，当用户需要查看数据的时候用rrdtool生成图表呈现给用户。因此，snmp和rrdtool是cacti的关键。Snmp关系着数据的收集，rrdtool关系着数据存储和图表的生成。

Mysql配合PHP程序存储一些变量数据并对变量数据进行调用，如：主机名、主机ip、snmp团体名、端口号、模板信息等变量。

snmp抓到数据不是存储在mysql中，而是存在rrdtool生成的rrd文件中（在cacti根目录的rra文件夹下）。rrdtool对数据的更新和存储就是对rrd文件的处理，rrd文件是大小固定的档案文件（Round Robin Archive），它能够存储的数据笔数在创建时就已经定义。关于RRDTool的知识请参阅RRDTool教学。

2，什么是SNMP？

snmp(Simple Network Management Protocal, 简单网络管理协议)在架构体系的监控子系统中将扮演重要角色。大体上，其基本原理是，在每一个被监控的主机或节点上 (如交换机)都运行了一个 agent，用来收集这个节点的所有相关的信息，同时监听 snmp 的 port，也就是 UDP 161，并从这个端口接收来自监控主机的指令(查询和设置)。

如果安装 net-snmp，被监控主机需要安装 net-snmp(包含了 snmpd 这个 agent)，而监控端需要安装 net-snmp-utils，若接受被监控端通过trap-communicate发来的信息的话，则需要安装net-snmp，并启用trap服务。如果自行编译，需要 beecrypt(libbeecrypt)和 elf(libraryelf)的库。

3，什么是RRDtools？

RRDtool是指Round Robin Database 工具（环状数据库）。Round robin是一种处理定量数据、以及当前元素指针的技术。想象一个周边标有点的圆环－－这些点就是时间存储的位置。从圆心画一条到圆周的某个点的箭头－－这就是指针。就像我们在一个圆环上一样，没有起点和终点，你可以一直往下走下去。过来一段时间，所有可用的位置都会被用过，该循环过程会自动重用原来的位置。这样，数据集不会增大，并且不需要维护。RRDtool处理RRD数据库。它用向RRD数据库存储数据、从RRD数据库中提取数据。

Cacti整个系统的架构是这样的：基于SNMP协议，被监控端是服务器，或一些网络设备，网络管理工作站，采用Linux或Freebsd操作系统，并且安装Net-SNMP工具，使用RRDTOOL采集数据，存储数据，并用Cacti调用rrdtool显示出来。

CACTI采用PHP编写，基于B/S结构。

Cacti实例应用：

1）网络设置

2）主机系统

（1）网络接口流量（进与出的带宽）

（2）监控CPU的负载、内存等等

（3）监控磁盘的空间、进程数等等

3）cacti常见的监测对象

（1）服务器资源：CPU、内存、磁盘、进程、连接数等

（2）服务器类型：WEB、Mail、FTP、数据库、中间件

（3）网络接口：流量、转发速度、丢包率

（4）网络设备性能、配置文件（对比与备份）、路由数

（5）安全设备性能、连接数、攻击数

（6）设备运行状态：风扇、电源、温度

（7）机房运行环境：电流、电压、温湿度

二，Cacti安装和配置

本章基于rpm一键包来部署，所用的包组，来自于whsir一键包

环境要求

CentOS 7.8.2003 (Core)
PHP 7.1
MariaDB或者Mysql5.7版本以上

1、卸载自带的mariadb相关服务

1	`yum remove mariadb-libs`

2、添加epel源

1	`yum install epel-release`

3、添加whsir一键包源

1	`rpm -ivh http://mirrors.whsir.com/centos/whsir-release-centos.noarch.rpm`

4、安装nginx、php、mysql

1	`yum install wnginx wphp71 wmysql57`

5、安装php扩展及其他所需依赖

1	`yum install wphp71-ldap wphp71-snmp wrrdtool wnet-snmp wspine-1.2.2 sendmail`

6、设置环境变量

echo 'export PATH=$PATH:/usr/local/nginx/sbin/:/usr/local/php/bin/:/usr/local/mysql/bin/' >> /etc/profile
source /etc/profile

7、设置两个软链接

ln -sv /usr/local/mysql/lib/libmysqlclient.so.20 /usr/lib64/libmysqlclient.so.20
ln -sv /usr/local/mysql/lib/libmysqlclient.so /usr/lib64/libmysqlclient.so

8、取消被禁用的php函数

1	`vi /usr/local/php/etc/php.ini`

找到disable_functions行，删除shell_exec，exec，popen，保存退出，重启php服务

1	`/etc/init.d/php-fpm71 restart`

9、启动相关服务

/etc/init.d/nginx start
/etc/init.d/mysql start
/etc/init.d/snmpd start

10、修改MySQL密码（默认为空）*

修改默认MySQL密码，创建cacti数据库，并添加相应权限

mysql -uroot -p
mysql> set password = password('whsir');
mysql> CREATE DATABASE cacti DEFAULT CHARACTER SET utf8;
mysql> GRANT ALL ON cacti.* TO cacti@localhost IDENTIFIED BY 'blog.whsir.com';
mysql> GRANT SELECT ON mysql.time_zone_name TO cacti@localhost IDENTIFIED BY 'blog.whsir.com';
mysql> ALTER DATABASE cacti CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci;
mysql> flush privileges;
mysql> quit

11、加载时区到mysql数据库

/usr/local/mysql/bin/mysql_tzinfo_to_sql /usr/share/zoneinfo/ | mysql -uroot -pwhsir mysql

12、下载cacti

网络不佳的情况下，强烈建议先下载到本地，再上传到服务器

mkdir /data/www
cd /data/www
wget https://www.cacti.net/downloads/cacti-1.2.14.tar.gz
tar xf cacti-1.2.14.tar.gz
mv cacti-1.2.14 cacti

13、修改cacti数据库配置文件

cd /data/www/cacti/include
vi config.php

$database_type = 'mysql';
$database_default = 'cacti';
$database_hostname = 'localhost';
$database_username = 'cacti';
$database_password = 'blog.whsir.com';
$database_port = '3306';
$database_retries = 5;
$database_ssl = false;
$database_ssl_key = '';
$database_ssl_cert = '';
$database_ssl_ca = '';

14、导入cacti.sql

1	`mysql -ucacti -pblog.whsir.com cacti <` `/data/www/cacti/cacti.sql`

touch日志文件，后续安装时用的到

touch /data/www/cacti/log/cacti.log
touch /data/www/cacti/log/cacti_stderr.log

15、做一些软链，后续安装用的到

ln -sv /usr/local/rrdtool/bin/rrdtool /usr/local/bin/rrdtool
ln -sv /usr/local/php/bin/php /usr/bin/php
ln -sv /usr/local/snmp/bin/snmpwalk /usr/local/bin/snmpwalk
ln -sv /usr/local/snmp/bin/snmpget /usr/local/bin/snmpget
ln -sv /usr/local/snmp/bin/snmpbulkwalk /usr/local/bin/snmpbulkwalk
ln -sv /usr/local/snmp/bin/snmpgetnext /usr/local/bin/snmpgetnext
ln -sv /usr/local/snmp/bin/snmptrap /usr/local/bin/snmptrap

16、修改cacti目录权限

1	`chown` `-R www:www` `/data/www/cacti/`

17、修改nginx配置

1	`vi` `/usr/local/nginx/conf/vhost/demo.conf`

修改root路径为root /data/www;，取消php注释include enable-php71.conf;，修改下server_name为本机IP，或者自己填个域名，自行hosts，不做过多说明！

18、重启nginx服务

nginx -t
/etc/init.d/nginx restart

19、spine配置

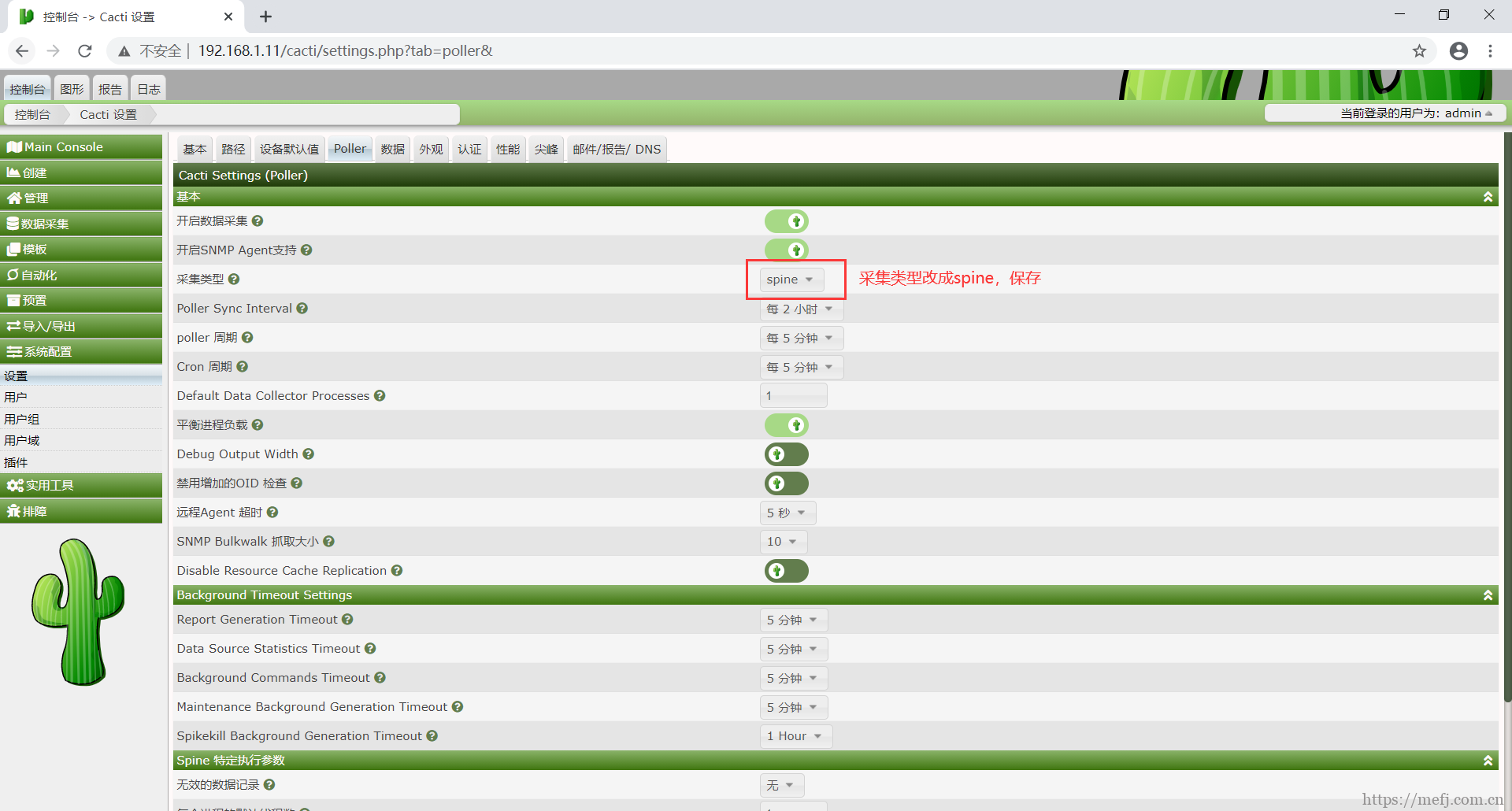

spine是一个基于C语言的，非常快速的轮询引擎，它是默认的cmd.php的可选替代，如果要使用spine需要单独的设置

cd /usr/local/spine/etc
cp spine.conf.dist spine.conf
vi spine.conf

DB_Host localhost
DB_Database cacti
DB_User cacti
DB_Pass blog.whsir.com
DB_Port 3306

验证一下

1	`/usr/local/spine/bin/spine`

返回以下内容表示成功

SPINE: Using spine config file [spine.conf]

SPINE: Version 1.2.2 starting

SPINE: Time: 1.0244 s, Threads: 1, Devices: 1

20、进入web安装

注意：如果访问有问题，修改后建议清空下浏览器缓存，或直接开浏览器隐身模式，以防有缓存

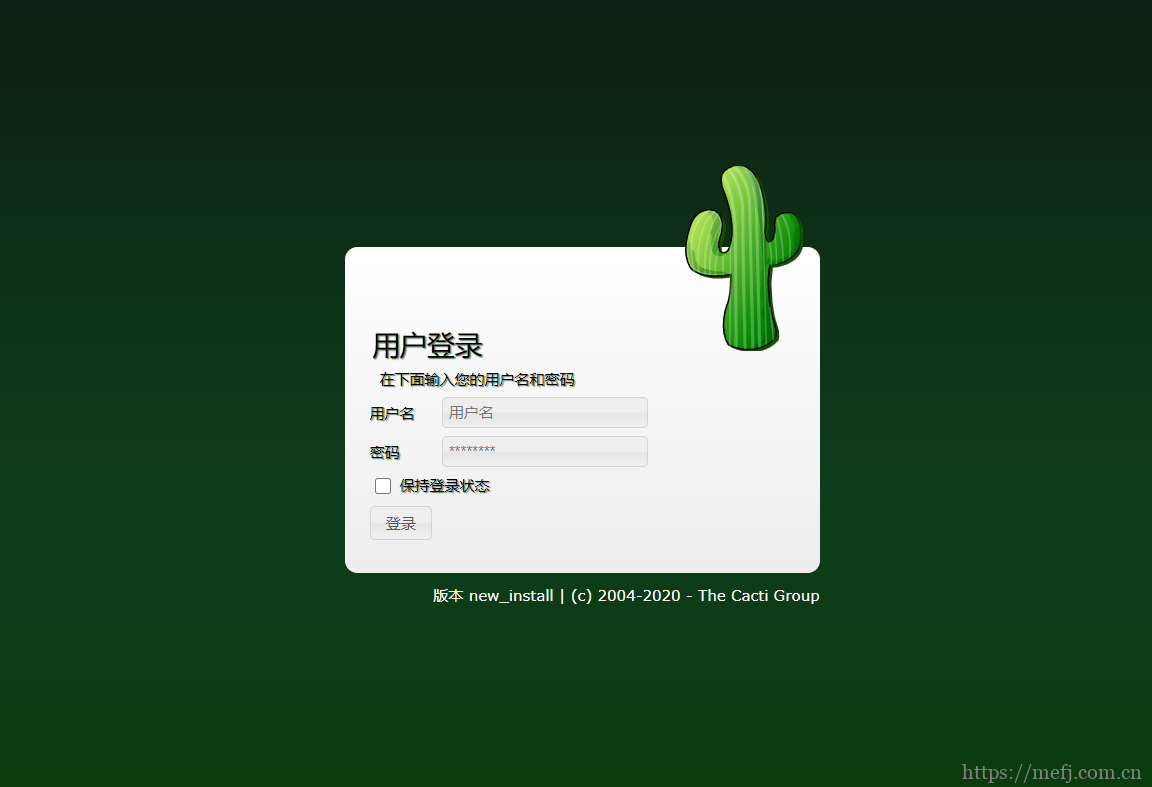

1	`http://IP/cacti`

默认账号admin 密码admin

Cacti1.2.14最新版安装和配置（详细版）

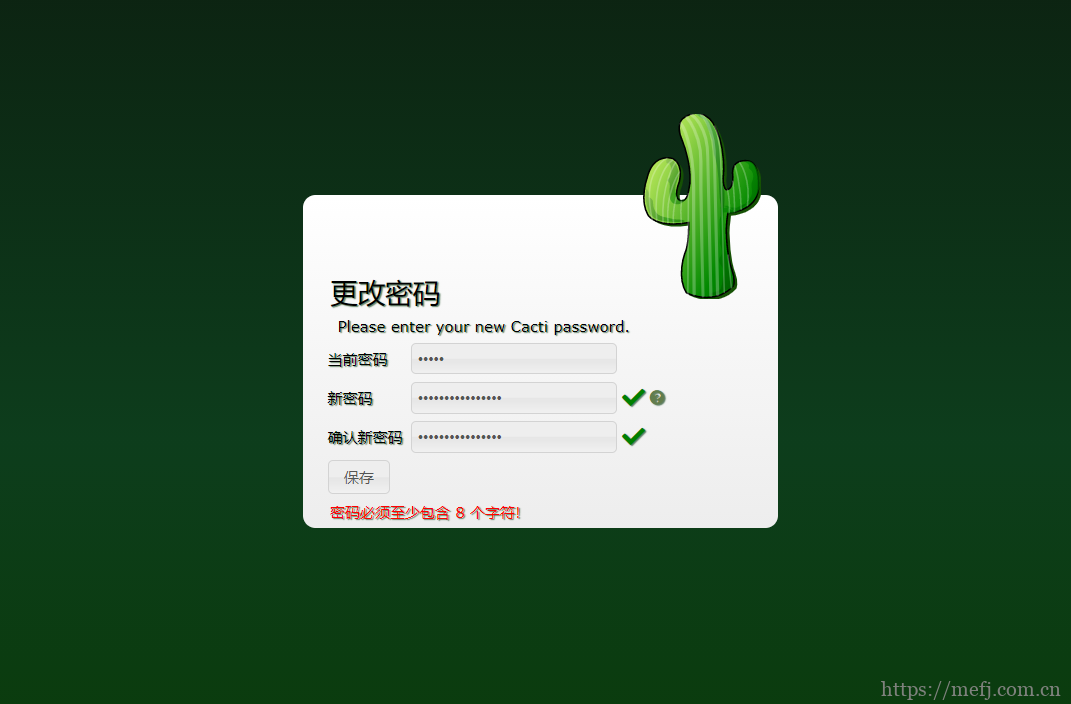

第一次登陆后会提示更改密码，新版本密码要求有大小写特殊字符

Cacti1.2.14最新版安装和配置（详细版）

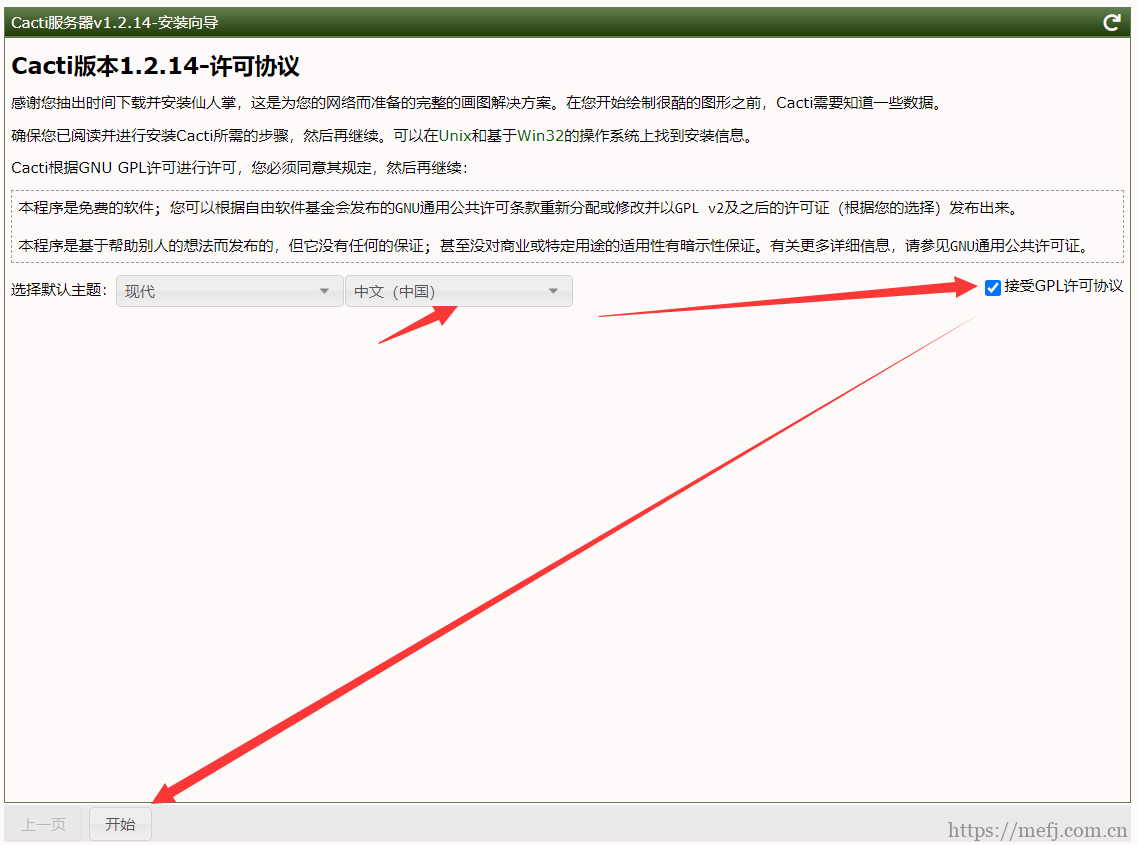

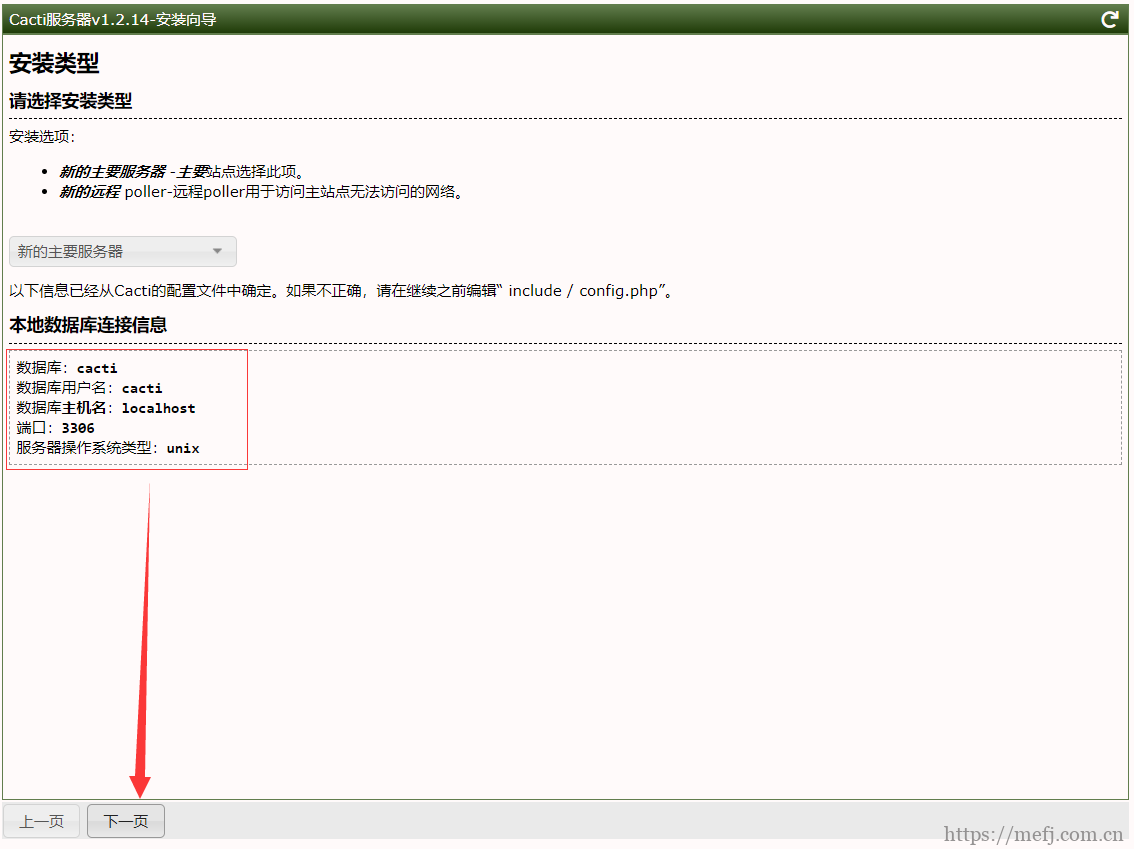

设置语言、勾选许可协议，开始安装

Cacti1.2.14最新版安装和配置（详细版）

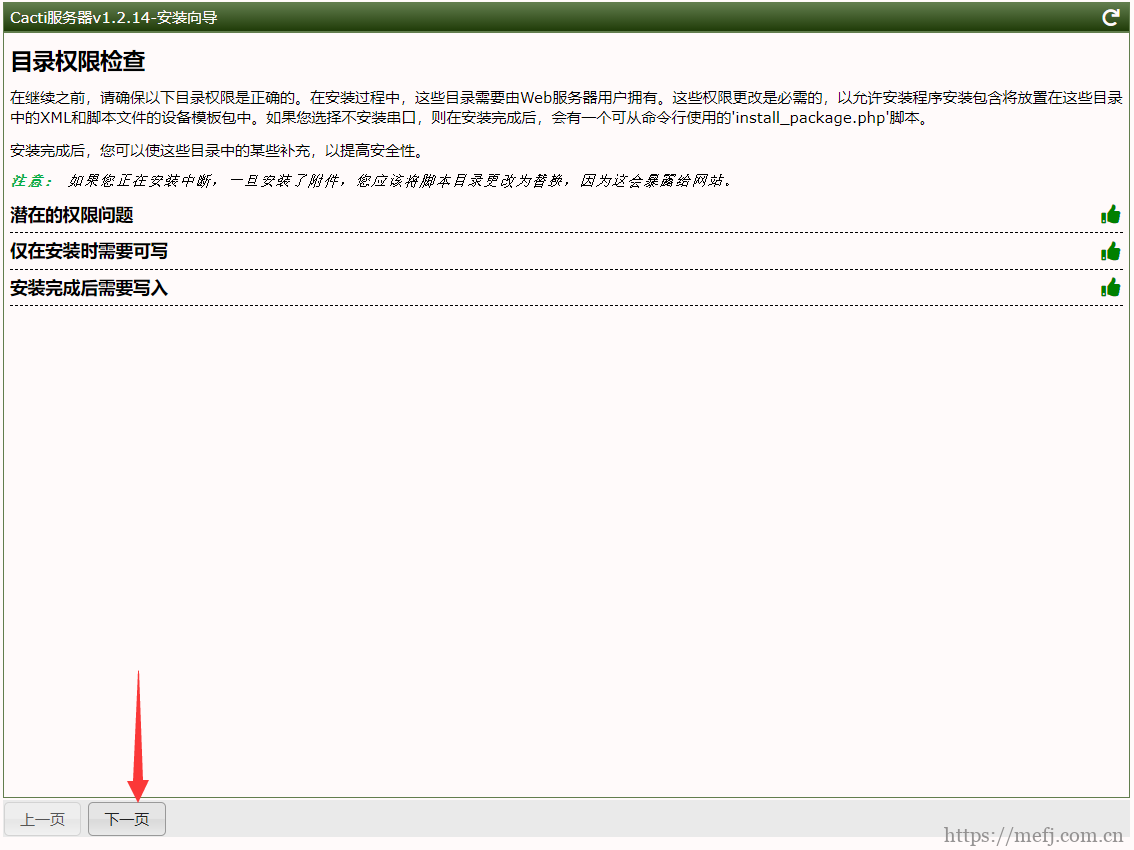

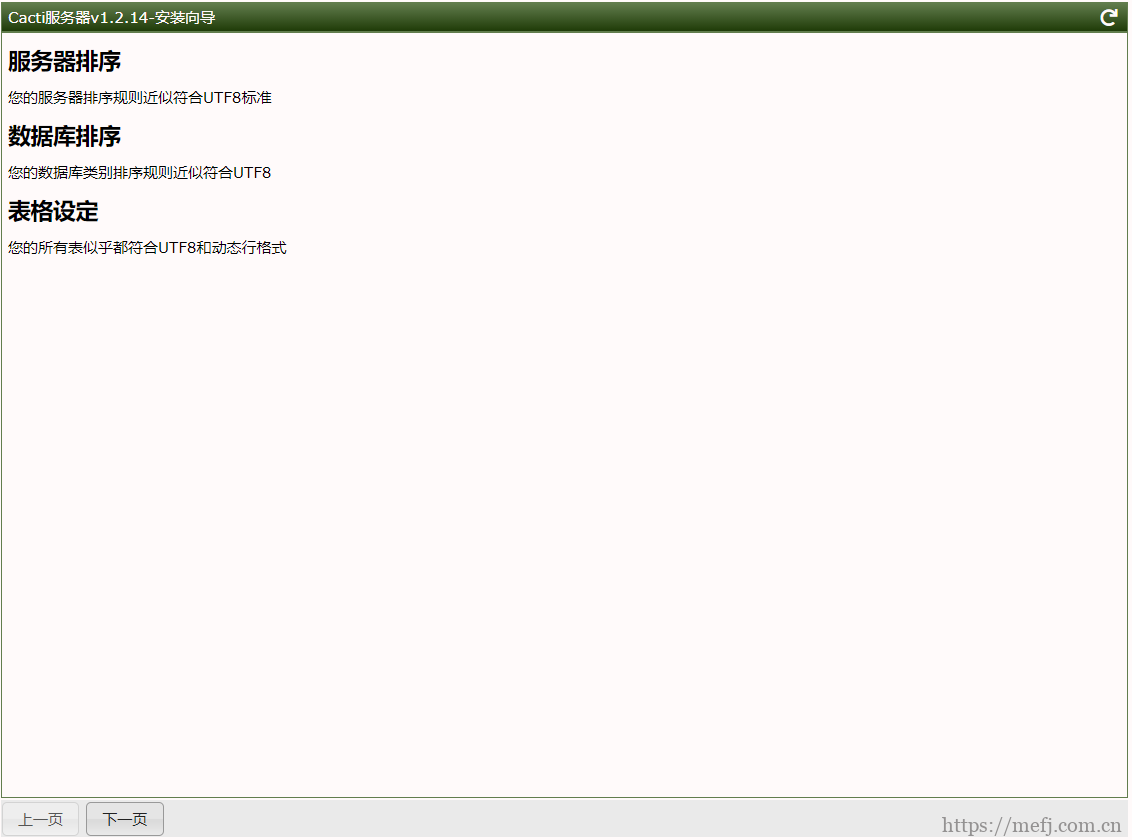

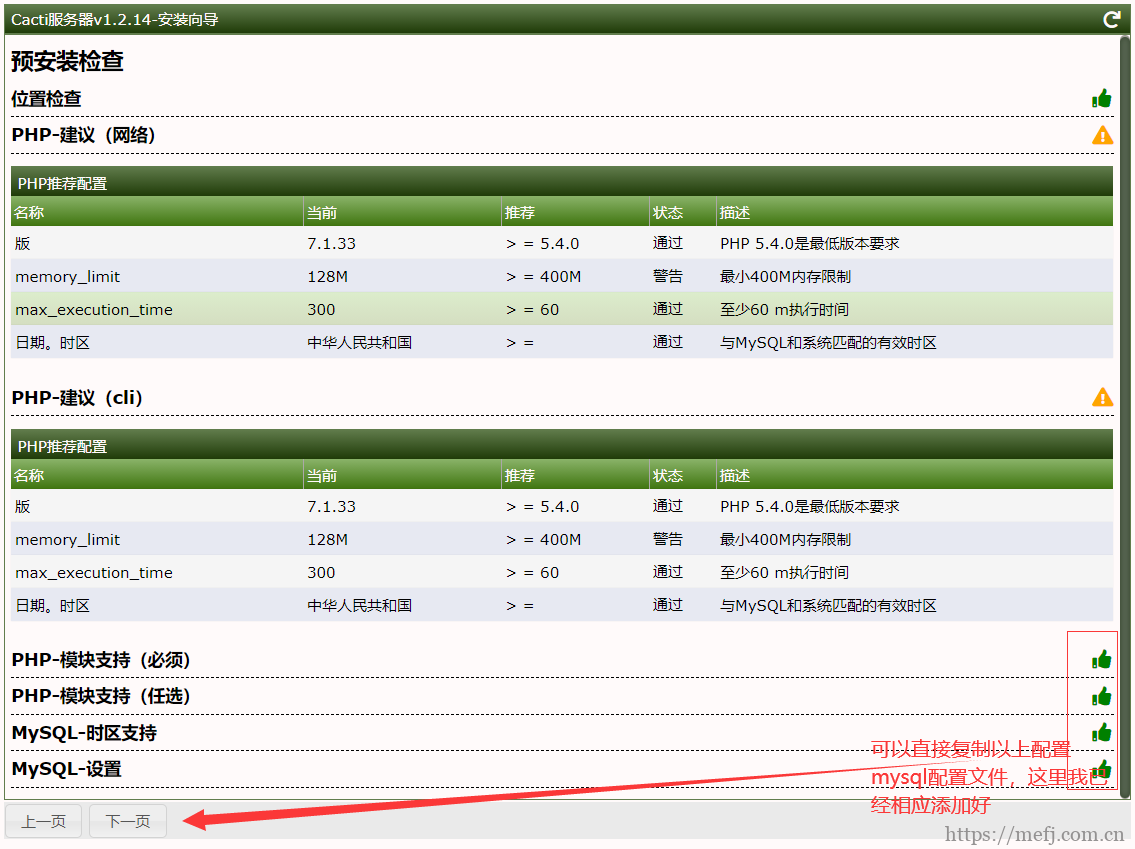

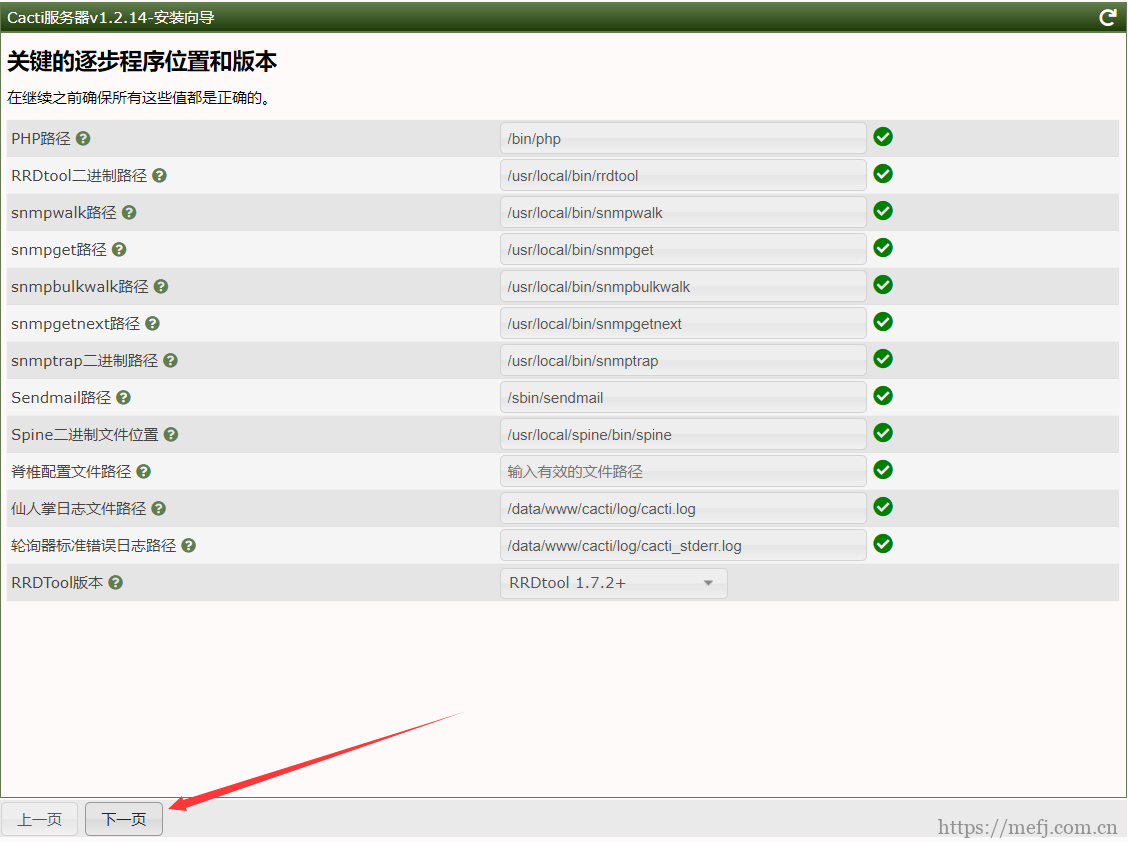

安装向导检查，根据检查结果，自行更改php.ini和my.cnf文件，更改后记得重启，如相关参数在配置中不存在，手动添加即可

这里需要在my.cnf添加以下参数（注意最后两个参数如果不添加，后续可能会产生warning），然后重启MySQL

1	`vi` `/etc/my.cnf`

[client]
port = 3306
socket = /tmp/mysql.sock

[mysqld]
port = 3306
socket = /tmp/mysql.sock
pid_file = /data/mysql/mysql.pid
datadir = /data/mysql


slow_query_log=off
long_query_time=2
slow_query_log_file=/data/mysql/mysql_slow_query.log
log-error = /data/mysql/error.log

skip-external-locking
key_buffer_size = 32M
max_allowed_packet = 100M
max_heap_table_size = 100M
table_open_cache = 1024
sort_buffer_size = 1m
net_buffer_length = 8K
read_buffer_size = 1m
read_rnd_buffer_size = 512K
myisam_sort_buffer_size = 8M
thread_cache_size = 16
query_cache_size = 32M
tmp_table_size = 200M
performance_schema_max_table_instances = 500
join_buffer_size = 120M

explicit_defaults_for_timestamp = true
#skip-networking
#bind-address = 127.0.0.1
max_connections = 500
max_connect_errors = 2000
open_files_limit = 65535

# binlog
log-bin=mysql-bin
binlog_format=mixed
server-id = 100
expire_logs_days = 10

# innodb
default_storage_engine = InnoDB
innodb_file_per_table = 1
innodb_data_home_dir = /data/mysql
innodb_data_file_path = ibdata1:64M:autoextend
innodb_log_group_home_dir = /data/mysql/
innodb_buffer_pool_size = 1280M
innodb_log_file_size = 32M
innodb_log_buffer_size = 8M
innodb_flush_log_at_trx_commit = 1
innodb_lock_wait_timeout = 50
collation-server=utf8mb4_unicode_ci
innodb_flush_log_at_timeout = 3
innodb_read_io_threads = 32
innodb_write_io_threads = 16
innodb_buffer_pool_instances = 17
innodb_io_capacity = 5000
innodb_io_capacity_max = 10000

[mysqldump]
quick
max_allowed_packet = 100M

[myisamchk]
key_buffer_size = 128M
sort_buffer_size = 128M
read_buffer = 2M
write_buffer = 2M

[mysqlhotcopy]
interactive-timeout
